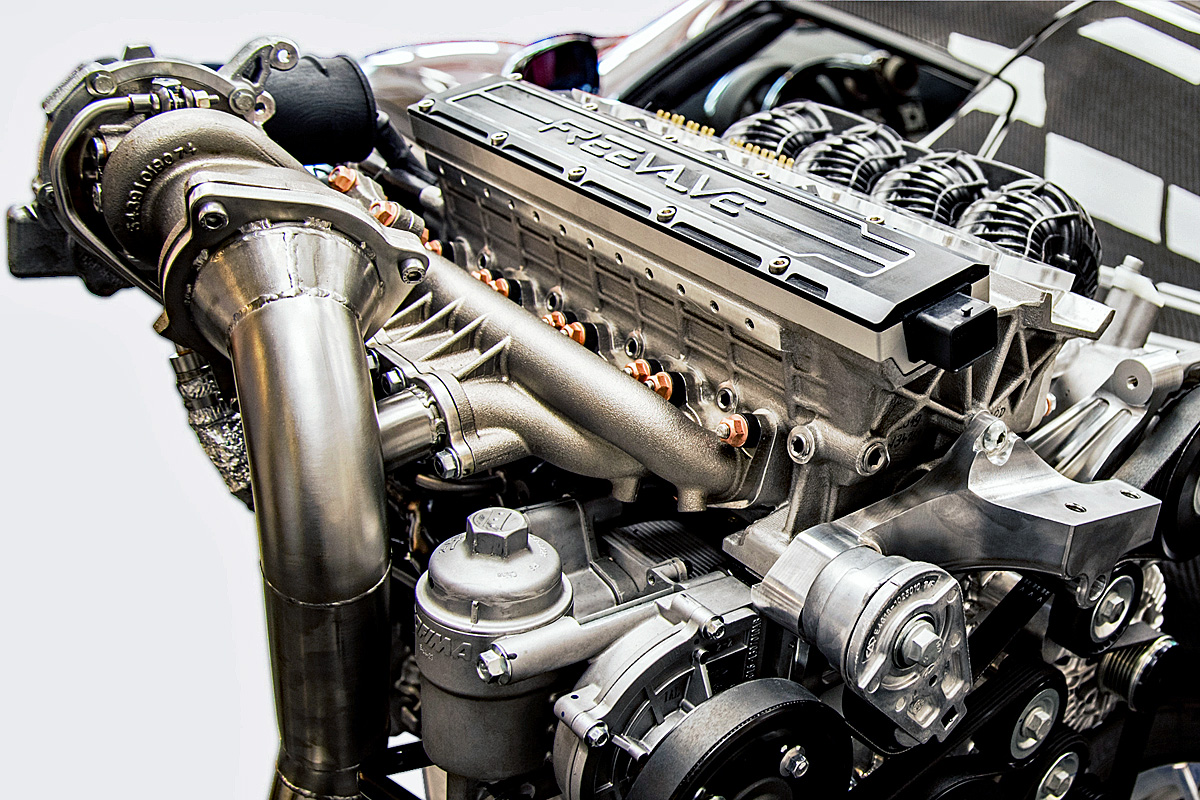

Двигатель без распредвалов - технология FreeValve

Содержание:
Уверен, что многие из наших читателей знают о существования компании под названием. Koenigsegg. Но также мы уверены, что вы почти ничего не слышали о её дочерней фирме под названием FreeValve.





Если это действительно так, то добро пожаловать в мир высоких автотехнологий. Скандинавы разработали и претворяют в жизнь чрезвычайно интересный продукт, новый (это не преувеличение) тип двигателя в котором нет таких привычных для всех кто связан с автомобилями деталей, таких как распредвал двигателя.

Если взглянуть в прошлое, в 80-е года, топовой и самой продвинутой технологией стала система управления клапанами типа VTEC, 90-е года отличились разработкой и применением продвинутой системой впрыска топлива, чуть позже кульминацией развития прямого впрыска стали поздние 2000-е. Будущее за технологией FreeValve, "без системы распредвалов" приводящего клапаны в движение в ДВС. Но действительно ли это станет будущим моторостроения? Давайте посмотрим вместе.



Как и любая другая технологическая революция, FreeValve Camfree стал технологическим прорывом, который должен (или обязан?) изменить расстановку сил в технологиях создания двигателей внутреннего сгорания. Основной принцип звучит просто и гениально, вместо определённой привязки к определенной, статической формуле, новая технология предлагает гибкость в процессе работы мотора.





Технологии изменяемого открытия клапанов существуют уже относительно давно, было сделано множество прототипов от разных автопроизводителей, существуют даже похожие серийные версии от BMW, но ни одна из них не может сравниться с возможностями, которые предлагает новый тип двигателя, разработанный скромной скандинавской компанией. Гениальность продвигаемой системы также не в последнюю очередь заключается в том, что она не подразумевает серьёзных изменений в конструкции самого двигателя. Тем не менее эта кажущаяся простота не помогла избежать FreeValve дороговизны и сложностей производства. Закон бизнеса, новинки стоят всегда немалых денег.

Мотор FreeValve на 30% мощнее, в два раза экологичнее и на 20-50% экономичнее обычного распредвального двигателя.

Как и другие инженеры, сосредоточившиеся на развитии технологий дезактивации и изменяемой степени сжатия, а также изменяемого объёма, парни из FreeValve работали над тем, что называется топовой мировой технологией мотора, стоящей на острие атаки прогресса.

В ходе исследований, компания Koenigsegg выяснила, что технология привода клапанов имеет огромный потенциал развития, решение было логичным, разработать реальную систему, основанную на теоретическом опыте, таким образом для достижения амбициозных целей произошло объединение с дочерней компанией Cargine, впоследствии переименованной в FreeValve.



Давайте перейдем к изучению всех нюансов FreeValve технологии, которая не так давно была публично раскрыта для общественности.

В чем разница между системой без распредвалов и классической технологией привода клапанов

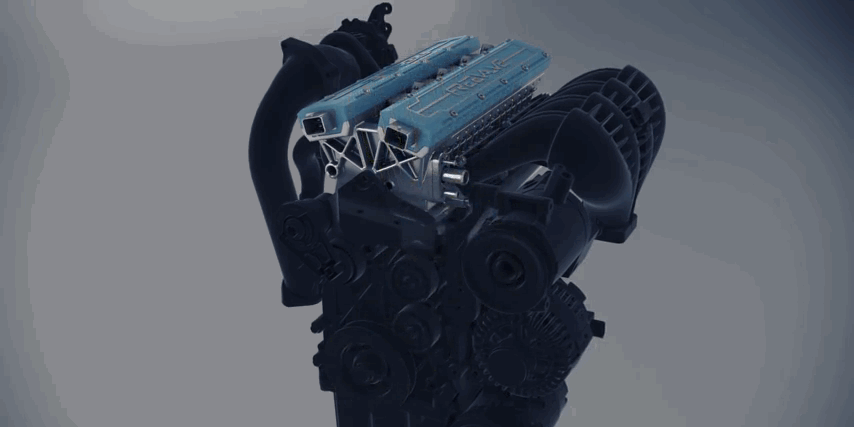

Из названия и описания технологии становится понятным, что речь действительно идет о двигателе, в котором отсутствуют распределительные валы. На самом деле необычный подход к инженерии внутримоторных технологий, главный секрет которых заключается в том, что двигателю не нужны эти валы, поскольку клапаны рассчитаны на индивидуальную работу, каждый по отдельности. Каждый клапан не связан жестко с соседними клапанами, отсюда проистекает название- «свободные клапаны», FreeValve.

Главная мысль заключается в том, чтобы работа двигателя внутреннего сгорания стала более эффективной во всех фазах работы. Стандартные распределительные валы ввиду заложенных в них конструктивных особенностей являются крайне компромиссными вариантами, что зачастую приводит к определенным «жертвам», повышенный расход топлива в угоду мощности или низкий крутящий момент на высоких оборотах в угоду пиковой мощности и т.д.



С новой технологией инженеры получили возможность сделать двигатель эффективным при любых оборотах и на всех режимах работы, не опасаясь провалов на холостом ходу, посредственной динамики или высокого расхода топлива.

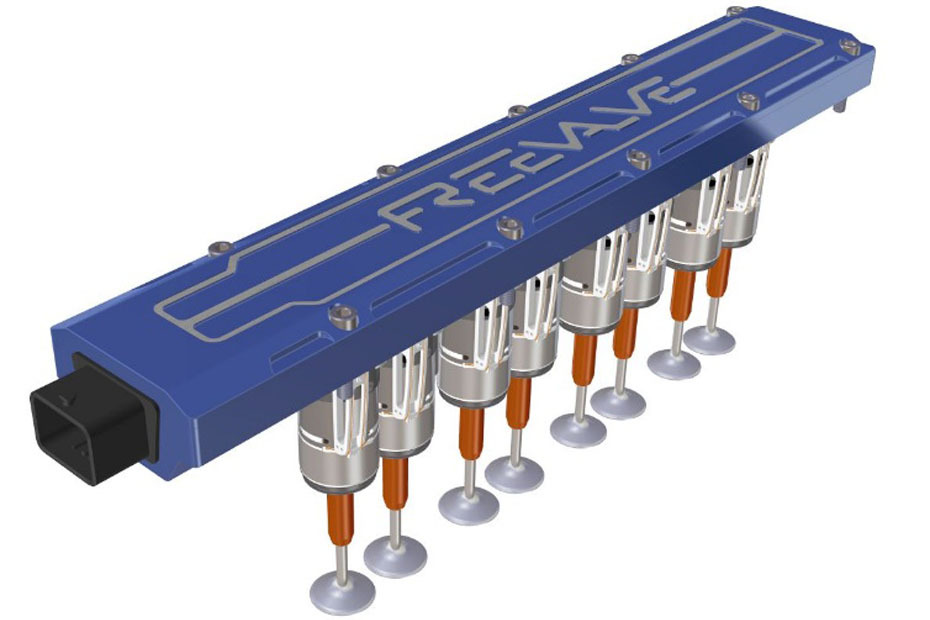

Звучит как недосягаемая мечта, но нет ничего невозможного, возможно все, что возможно себе представить. Дочерняя компания Кёнигсегг добилась высоких результатов, создав вполне рабочий, практически серийный экземпляр своей разработки, которую они долгие годы возили от выставки к выставке, представляя прототип на разных своих новинках. Вместо распредвалов, каждый клапан приводится в движение отдельным приводом, работу которых в свою очередь контролирует электроника.

Насколько хороша новинка и насколько она дороже обычной системы привода клапанов?



Разработчики утверждают, что система без распредвалов использует на 10% меньше энергии, чем традиционные решения привода. Эти проценты в стандартной схеме двигателя обычно уходят на преодоление трения, привод и работу всей верхней части «головы» мотора, то есть всех этих многочисленных систем. Эффективность использования такого двигателя как несложно догадаться будет на 10% лучше, но гораздо больший выигрыш станет очевидным при экологической проверке.

Двигатель может работать в четырех циклах: стандартный- Отто, сложный- Миллера и экономный-Аткинсона. Также двигатель способен воспроизводить цикл Хедмана с изменяемой степенью сжатия.

Например, в двигателе с искровым зажиганием, (читайте, в бензиновом моторе) с установленным FreeValve можно смело снять каталитический нейтрализатор, а экономичность даже у мощного бензинового двигателя станет сродни дизельному варианту.

В результате полученный силовой агрегат станет дешевле эквивалентного дизельного мотора, говорят в FreeValve. На дизельные двигатели также могут быть установлены новомодные электронные приводы клапанов, что в теории должно чуть снизить расход мотора работающего на ДТ и серьезно повысить экологичность его выхлопа.

Стоимость новой технологии. Если взять в расчет науку экономику, то получается, что первые 10- 100 тыс. двигателей, построенных по этой технологии, будут стоить дороже обычных типов силовых агрегатов, но в конечном итоге, когда производство будет поставлено на промышленный поток и при достижении определённой «критической массы», стоимость новых типов моторов начнет постепенно снижаться и в итоге сравняется со стоимостью стандартного ДВС.



При этом такие моторы будут более эффективными, чем традиционные модели, будут меньше расходовать горючего при увеличении мощности и станут показывать гораздо более приемлемые показатели полки крутящего момента.

Что произойдет, если система покажет себя несостоятельной?

Приверженцам классической схемы двигателей и тем людям, которые с опаской принимают все обновления в мире технологий и технических новшеств, наверное, интересно, насколько все будет плохо, при поломке новомодной системы. И вообще, а надежная ли она?

Отрицать глупо, любой, даже самый надежный девайс может выдать неприятную осечку, также не стоит забывать про конструктивные дефекты, которые могут быть не выявлены на начальном этапе разработки. Итог предсказуем, дорогая поломка. Но и здесь у FreeValve есть небольшой утешительный козырь в рукаве.

Невероятно, но этот двигатель сможет нормально выполнять свои рабочие функции даже при поломке одного или нескольких приводов клапанов, разумеется это скажется на пиковой мощности на высоких оборотах, но как уверяют разработчики, разница будет незначительна.

Предусмотрен аварийный вариант работы двигателя,заключается он в том, что даже если 75% приводов клапанов выйдут из строя, автомобиль сможет самостоятельно добраться до СТО, невероятная живучесть. Тестирования продолжаются..., но самое главное, чего разработчики все еще никак не могут побороть, это как раз выносливость такого типа привода. В нем все хорошо, но камень преткновения, состоит в том, что долго система не выхаживает. Однако это временное явление и его удастся нейтрализовать, ведь инженеры по теоретическим расчётам выяснили, надежность такой системы может быть сопоставима со стандартным двигателем ДВС. Смоделированы сотни-миллионов циклов работы приводов, ощутимого износа обнаружено не было. Осталось применить знания на практике и можно выезжать.

Шведская компания сравнивает текущую технологию распределительного вала, с игрой на пианино двумя руками, каждая из которых привязана к противоположным концам метлы. Использование каждого пальца по отдельности, как делают пианисты, позволит перейти к индивидуальному управлению клапанами.

Из вышесказанного можно сделать вывод:

1. На данный момент технология явно сырая. Двигатель не способен пройти столько же, сколько ходят без серьезных проблем моторы с обычной системой распредвалов.

2. Но даже на этом этапе разработки, система показала себя с лучшей стороны. Ни один мотор со стандартной системой газораспределения не способен хоть как-то нормально работать, если перестанут работать 75% клапанов (представим это гипотетически). Более того, перестань функционировать в нормальном режиме хотя бы один из клапанов на обычных ДВС, вы потеряете больше, чем пиковую мощность на высоких оборотах. То есть в плане поломок, если уж что-то произошло с ГРМ, скандинавская технология явно обходит все другие типы моторов.

Еще один плюс. На революционном двигателе, как утверждают инженеры, работающие над проектом, невозможна встреча клапанов с поршнями в случае обрыва ремня/растяжения цепи ведь ее здесь просто-напросто нет.

FreeValve - более, чем полностью изменяемые фазы газораспределения?

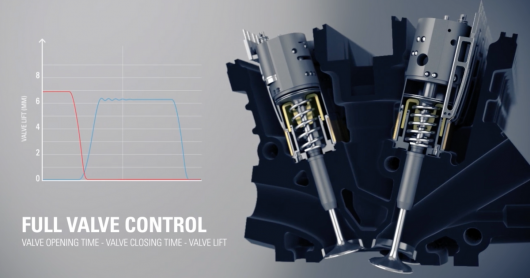

Если ответить кратко, по существу, то да, это больше чем двигатель с изменяемыми фазами газораспределения, потому что каждый конкретный клапан может иметь различные «подъемы», как по времени, так и в позиции открытия. Также он может открываться и закрываться с разной скоростью, изменяя частоту, за этим в онлайн режиме следит система бортовых компьютеров высчитывая необходимый режим хода клапана в соответствии с режимом работы двигателя с точностью подъема вплоть до 1/10 миллиметра.

Как видно приводы (актуаторы) способны делать это с необычайной точностью, значительно превосходя показатели работы ГРМ в обычном двигателе.

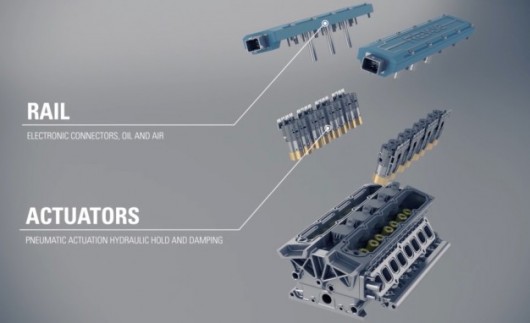

Кстати, электроприводы, они же актуаторы, самая важная часть разрабатываемого типа мотора. Клапаны при помощи индивидуальных систем приводятся в движение до 20 тыс. открытий, закрытий в минуту. Датчики контроля положения клапана зорко следят за происходящим, мониторя положение клапанов, внимание, - 100 тыс. раз в 1 секунду (!!!). Причем привод, двигающий клапаны не просто электрический, такой тип не выдерживает колоссальных нагрузок/скоростей/температур и быстро выходит из строя. В компании Koenigsegg разработали «пневмогидроэлектрический тип привода». Каждая из стихий: пневматика, гидравлика и электрика, выполняет сугубо свою отдельную функцию. Пневматикой клапан открывается, при помощи гидравлики- закрывается. Электропривод подает воздух и масло, чтобы в системе было необходимое для работы актуатора давление.

Этот тип привода подойдет и гоночному мотоциклу и грузовому автомобилю.

Еще одна экономическая выгода, о которой стоит упомянуть. Применение гидропневмоэлектро клапанов не требует множества деталей, дорогих и тяжелых. Не нужны шестерни ГРМ, крышка ГРМ, цепь ГРМ (или ремень), распредвал и даже регулятор давления наддува для турбированных двигателей.

Ввиду вышесказанного силовой агрегат можно сделать компактнее и легче традиционного мотора.

Когда можно купить автомобиль с таким двигателем?



Удивительно, но первым автомобилем, который выйдет на рынок оборудованный такой безраспредвальной системой, станет не гоночный мощный спорткар Koenigsegg, скорее всего лавры первопроходца достанутся китайской модели Quoros 3, с которым шведский Кенигсегг заключил договор о сотрудничестве. Доступность гарантирована. Несколько месяцев, год или полтора и на дорогах появятся первые ласточки. Учитывая то, что шведы разрабатывали технологию начиная с 2000 года, ждать осталось совсем не долго.

На выходе мы получим более тихий, более экономичный, эффективный и мощный бензиновый мотор по сравнению с современными аналогами. Надеемся реальность не разочарует.
