Кардан на шрусах Шевроле Нива (Travel)

Содержание:

Первые типы карданов Шевроле Нива практически унаследовала от своего предшественника ВАЗ-2121. Сейчас устанавливают карданы с шарнирами равных угловых скоростей вместо крестовин. Карданы первого типа считаются достаточно силовыми и подлежат установке не только на легковые, но и на грузовые автомобили. Шарнир состоит из пары вилок на конце, соединенных посредством крестовины. Рабочим элементом в крестовине является игольчатый подшипник. Шарнир равных угловых скоростей обеспечивает одинаковый угол поворота всех частей вала при изменении оси вращения.

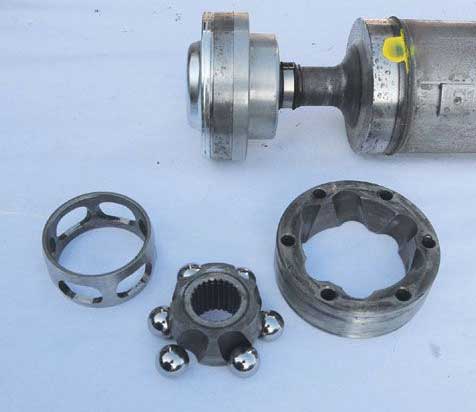

Такой кардан состоит из следующих частей:

• обойма, играющая роль корпуса;
• сепаратор;
• шарики;
• защитный чехол.

Конструкторы пытались решить проблему вибрации валов на скорости. Действительно, при увеличении скорости до 80 км/ч и выше начинала ощущаться характерная для данного автомобиля «дрожь». Если одни владельцы предпочитали мириться с этим недостатком, используя автомобиль исключительно для бездорожья, то другие периодически меняли карданы, меняли крестовины, балансировали валы. Надо отметить, что стопроцентного успеха подобные процедуры не давали.

От валов с крестовинами производители решили отказаться. Карданы нового поколения были снабжены шрусами. В теоретическом плане шрус должен был обеспечить более плавное вращение частей вала. Помимо этого, он рассчитывался для работы в таких условиях, при которых оси вращения сориентированы друг к другу под углом до 35 градусов. Несмотря на теоретические расчеты, отзывы реальных владельцев оказались весьма противоречивыми.

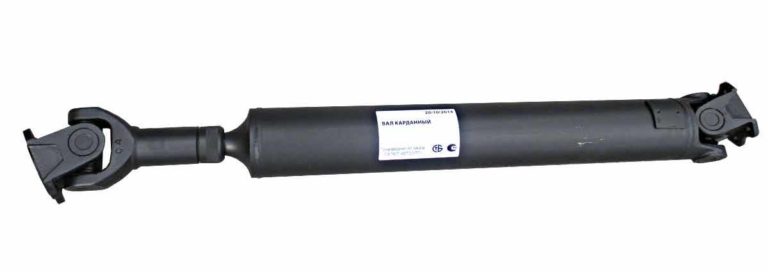

Плюсы и минусы карданов старого образца

Карданы, собранные на основе крестовин, отлично показали себя в жестких условиях работы. При правильной эксплуатации подшипникам не страшна ни вода, ни грязь. Продлить жизнь подшипникам можно путем добавления смазки через масленку. Угол отклонения осей кардана относительно небольшой, но в своих рабочих диапазонах крестовина не изменяет ресурса. К минусам можно отнести неравномерную работу при плавном вращении вала. Отчасти по этой причине возникает вибрация. На таких карданах ездить с большими скоростями некомфортно. Ресурс крестовины ограничен, поэтому их приходится часто менять.

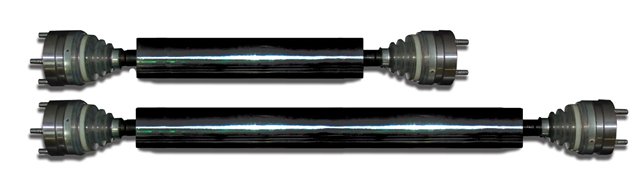

Плюсы и минусы карданов нового образца

Шарики шруса обеспечивают более плавное вращение частей кардана. Если не допускать разрыва защитного чехла и попадания грязи внутрь сепаратора, то ресурс шарнира практически неограничен. На больших скоростях отсутствует характерное «биение». Обслуживать шрус в процессе эксплуатации не нужно. А теперь отметим несколько фактов, которые были установлены опытным путем в результате длительной эксплуатации. Преодолевая препятствие в виде бездорожья всегда существует риск повреждения защитного пыльника шруса. Если его сразу не заменить, то шарнир выйдет из строя. Замена шарнира по себестоимости обходится дороже замены крестовины. Даже при небольшом лифтинге автомобиля угол работы шруса увеличивается. Это приводит к тому, что части пыльника начинают тереть друг о друга, и пыльник выходит из строя.

Если подвести итог, то оказывается, что у каждого типа кардана есть свои достоинства и недостатки. Любители бездорожья предпочитают старые версии карданов с крестовинами. Те, кто эксплуатирует автомобиль по трассе с большими скоростями, по достоинству оценят новые карданы на шрусах.

Возможные неисправности

Появившаяся «дрожь», возрастающая при увеличении скорости, может говорить о том, что вышла из строя крестовина кардана. Чтобы в этом убедиться, необходимо загнать машину на яму и включить нейтральную передачу. Затем двумя руками обхватить вал и резкими движениями раскачивать его то в одну, то в другую сторону. Наличие люфта указывает на то, что крестовину пора менять. Если крестовины в нормальном состоянии, а дрожь присутствует, то это свидетельствует о дисбалансировке кардана. Обычно попытка сбалансировать вал не дают эффекта, так как он может быть поврежден при езде по бездорожью.

При выходе из строя шруса будет наблюдаться люфт. Он особенно заметен, когда прямая нагрузка сменяется обратной. Параллельно с этим могут возникать посторонние шумы в районе шарнира. Для диагностики достаточно только оценить состояние защитного чехла. Для продления срока эксплуатации необходимо шприцевать крестовины при наличии масленок. Если их нет, то некоторые владельцы разбирают подшипники, очищают от грязи и набивают новую смазку.

Шрус необходимо периодически осматривать на наличие подтеков смазки через пыльник.

Рекомендуется менять смазку шлицевых соединений кардана. Все эти работы, кроме шприцевания, не прописаны инструкцией и выполняются по рекомендации владельцев.
