Наличие сабвуфера может существенно улучшить работу акустической системы автомобиля, но это будет возможно только при правильном подключении к усилителю. К сожалению, данная операция далеко не так проста, как кажется многим. Для того чтобы все правильно работало необходимо учесть ряд достаточно важных параметров. В этой статье мы попробуем разобраться, как правильно подключить сабвуфер к усилителю.
Прежде чем начать подключение активного и пассивного сабвуфера к усилетелю имеет смысл сопоставить значения RMS (мощности, при которой оборудование может работать с реальным звуковым сигналом в течение часа без повреждений) сабвуфера и усилителя. Подбирать оборудование нужно таким образом, чтобы этот параметр усилителя был выше, чем у сабвуфера. В противном случае возможно превышение допустимого уровня мощности (клип), что является одной из наиболее распространенных видов поломки динамиков. Для оптимальной работы мощности усилителя и сабвуфера должны быть примерно равны.
Для подключения сабвуфера к усилителю, в первую очередь необходимо удостовериться в том, что у Вас есть все необходимое. Для установки сабвуфера и усилителя в машину понадобится:
• Набор клемм и разъемов;
• Конвертер вывода звука;

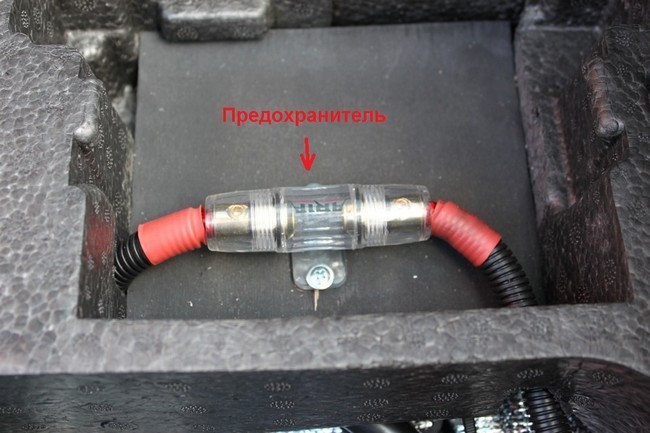

• Линейный предохранитель;
• Переключатель для удаленного питания;
• Конденсатор;
• Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему.
Чтобы приобрести нужный комплект проводов достаточно просто обратиться в любой магазин, торгующий звуковыми системами для автомобилей, и укажите им модели вашей машины и магнитолы.
Длина проводов определяется в зависимости от выбранной схемы подключения сабвуфера к усилителю.
Как проложить провода к сабвуферу?
Перед установкой сабвуфера и усилителя необходимо определиться с тем, где именно будет располагаться автоусилитель. В выбранное место нужно положить конец провода питания, и проложить его под капотом автомобиля. Для этого понадобится отмерить провод с запасом в тридцать сантиметров.
В некоторых машинах уже предусмотрены отверстия с резиновыми или пластиковыми вставками, которые предназначены именно для проводки акустической системы. Если отверстия необходимо просверлить, то нужно соблюдать крайнюю осторожность для того, чтобы не повредить важных узлов и деталей. В некоторых местах проводку нужно дополнительно защитить изолентой.

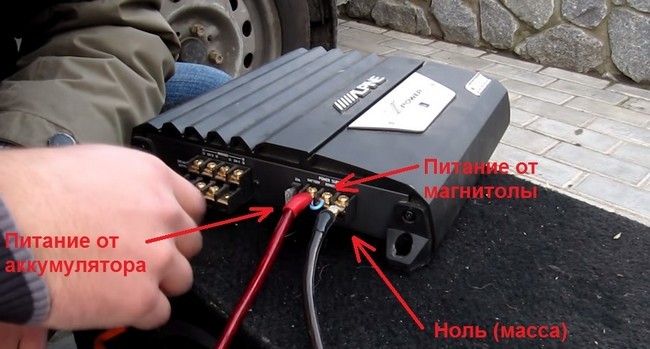

Питание усилителя

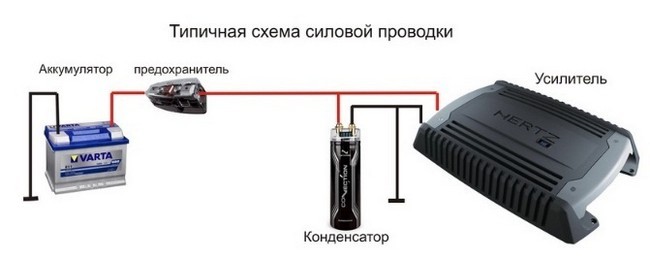

Теперь необходимо обеспечить питание для автоусилителя. Для этого понадобится отсоединить от аккумулятора кабеля питания автомобиля и присоединить к нему провод питания усилителя. После этого, не подключая кабель питания к аккумулятору нужно вставить его в предохранитель соответствующей силы тока, и только после этого присоединить к аккумулятору.
Заземление
Следующим этапом установки сабвуфера и усилителя в машину будет подведение заземления. Для этого необходимо присоединить выбранный провод к усилителю и от него к участку голого (обезжиренного, неокрашенного и без следов коррозии) металла. Перед подсоединением провода стоит отшлифовать выбранный участок. Чаще всего просто откручивается один из болтов сиденья, к нему прикрепляется провод заземления, а болт закручивается.
Подключение усилителя к магнитоле
Естественно подключение сабвуфера через усилитель было бы бессмысленным без источника звука, которым является автомагнитола.

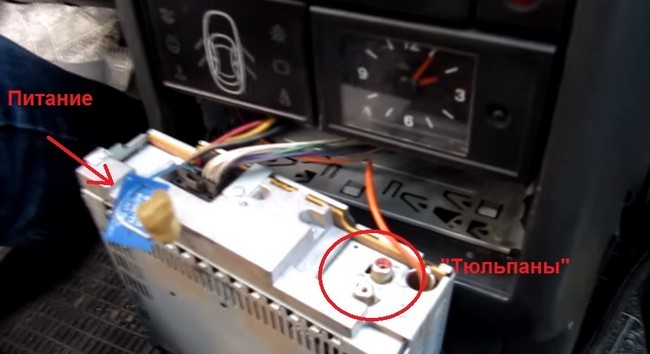

В первую очередь необходимо обеспечить удаленное питание. В неоригинальных автомобильных магнитолах, как правило, есть синий провод, который можно просто обрезать и подключить вместо него кабель подходящей длины.
В том случае, если у вас оригинальная магнитола, нужно купить подходящий переключатель и найти место, в котором вы его разместите и выполнить следующие действия:
1. Протянуть к переключателю провод от усилителя;
2. Разрезать его надвое;
3. Подключить концы провода к двум клеммам;
4. Проведите отрезанную часть провода обратно, оставив запас в 30 см.
Далее необходимо будет подключить конденсатор, который предотвратит скачки напряжения из-за использования подсветки в сочетании с мощными басами. Конденсатор должен располагаться как можно ближе к усилителю использовав его заземление.
Чтобы конденсатор выполнял свою функцию его нужно зарядить. Для этого необходимо использовать резистор с сопротивлением в 1кОм. Зарядка займет всего несколько секунд, но лучше не трогать ничего голыми руками. Проверка заряда конденсатора осуществляется при помощи вольтметра, который должен показать около двенадцати Вольт.

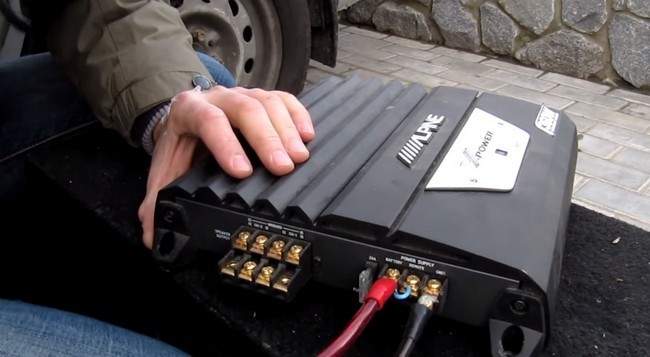

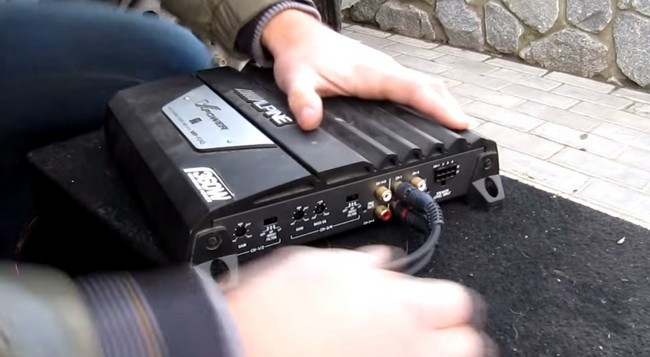

Далее нужно подключить сигнальные провода от линейных выходов магнитолы. Их количество может доходить до шести, хотя в мультимедийных центрах может быть и больше. Выбираем соответствующие выходы и подключаем их к усилителю при помощи межблочных кабелей. Для двух и четырехканальных моделей необходимы соответствующие межблоки.
Если у магнитолы всего одна пара линейных выходов, а используемый автоусилитель имеет четыре канала, необходимо использовать Y-адаптеры. Однако большинство современных усилителей имеют возможность параллельного подключения входов, что позволяет обойтись и без них.
Подключение саба к усилителю
Для того чтобы подключить сабвуфер к усилителю нам понадобится конвертер вывода звука – небольшая коробочка с двумя RCA выходами и 4 проводами. Два провода используются для подключения динамика, оставшиеся можно просто убрать из виду. Провода для выхода RCA, подключаются к усилителю.
Как подключить сабвуфер к одноканальному усилителю
Подключение сабвуфера к одноканальному усилителю является достаточно простой операцией. Нужно припаять «+» и «-» выхода к «+» и «-» сабвуфера.
Несколько сложнее подключение нескольких пассивных сабвуферов. Для этого используются параллельные или последовательные схемы. Однако при этом необходимо правильно рассчитать сопротивление.

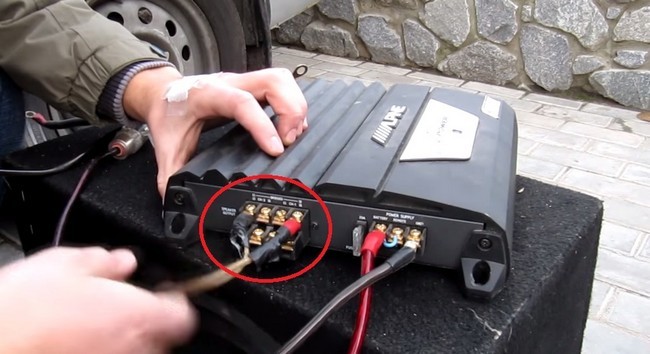

Как подключить сабвуфер к двухканальному усилителю
Подключение осуществляется «мостом» — этот способ отлично работает практически со всеми двухканальными усилителями, к которым нужно подключить один сабвуфер. Для этого необходимо взять «+» от одного канала и «-» от другого, которые мы подключаем непосредственно к сабвуферу.
Важным моментом является то, что при данном подключении сопротивление должно быть не менее четырех Ом. Кроме того, нужно учитывать, что в таком случае произойдет суммирование выходной мощности каналов.
Если у усилителя можно переключать моно и стерео режим, то можно просто подключить провода к «+» и «-» одного канала. В том случае, если необходимо подключить 2 сабвуфера к усилителю, то нужно просто развести их по разным каналам.
Также важно помнить о том, что для корректной работа сабвуфера необходимо включить LPF фильтр который обрежет частоты выше 50-100 Hz.

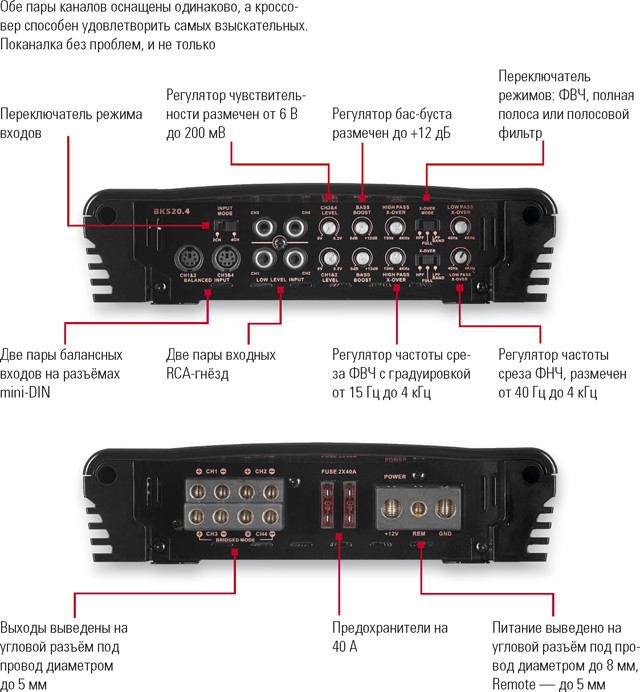

Как подключить сабвуфер к четырехканальному усилителю

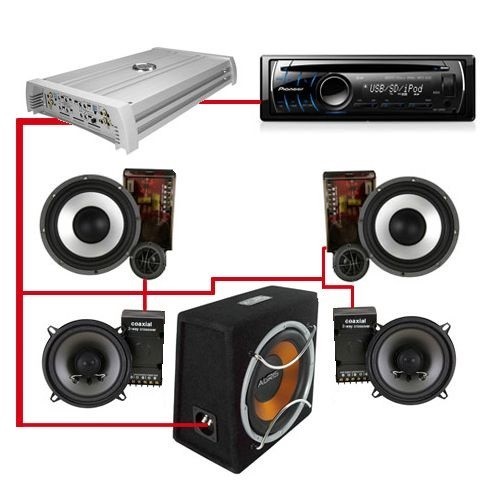

Классикой подключения автомобильной акустики к четырехканальному усилителю является схема с двумя динамиками и одним сабвуфером.
Итак, как в таком случае подключить сабвуфер и колонки к усилителю?
Стандартным вариантом будет подключение двух колонок и одного сабвуфера. Каждая колонка подключается к отдельному каналу, в то время как сабвуфер устанавливается мостом. Важным моментом является то, что колонки должны будут подключены к фронтальным каналам, а сабвуфер к тыловым.
Также возможно разведение двух сабвуферов по отдельным тыловым каналам.
Подключение автомобильных сабвуферов
Что может быть проще подключить однокатушечный сабвуфер к моноблоку или многоканальному усилителю. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более.
Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное.
Что дает каждое из этих вариантов коммутации сабвуферов, прежде всего универсальность, разные возможности. Рассмотрим каждый вариант в отдельности. Но прежде всего, нужно понять, что происходит при параллельном или последовательном соединении катушек.
При параллельном соединении катушек, общее сопротивление, грубо говоря, становиться в два раза меньше. Например: соединив параллельно две 4 Ом катушки, у нас получится общее сопротивление в 2 Ом, если соединить две 2 Ом катушки, получится сопротивление в 1Ом.
Противоположный эффект получается при последовательном соединении. При последовательном подключении двух 4 Ом катушек, получаем сопротивление равное 8 Ом, при подключении двух 2 Ом катушек, получаем 4 Ом. и т.д.
Подключение каждой катушки по отдельности. Данный вариант позволяет подключить мощный двух катушечный сабвуфер к менее мощному четырехканальному усилителю, если нет или не имеется возможности приобрести мощный моноблок. Естественно сопротивление катушек должно соответствовать рабочей нагрузке усилителя в мостовом соединении и регуляторы GAIN должны быть на одном уровне.

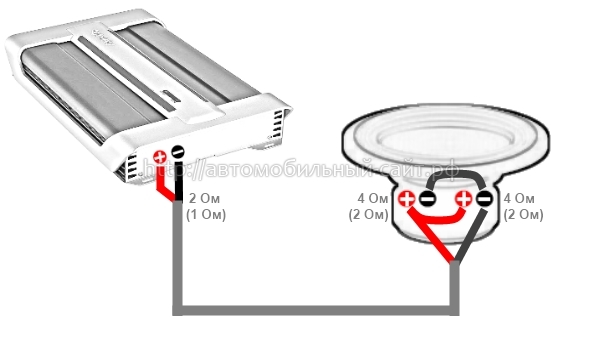

Параллельное соединение катушек – сабвуферов. Как описано выше, при параллельном соединении, сопротивление уменьшается вдвое, что дает возможность усилителю, работающему с более низкой нагрузкой, выдать больше мощности. Но как говорится «если где-то убудет, то обязательно где-то прибудет». В данном случае так и есть, только наоборот, мощность увеличилась, а контроль усилителя над сабвуфером уменьшился, вследствие чего, бас становится размазаней.

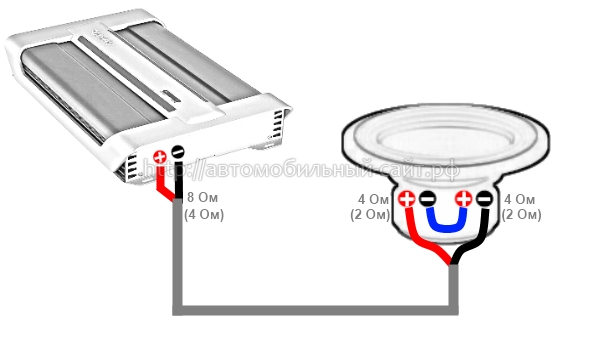

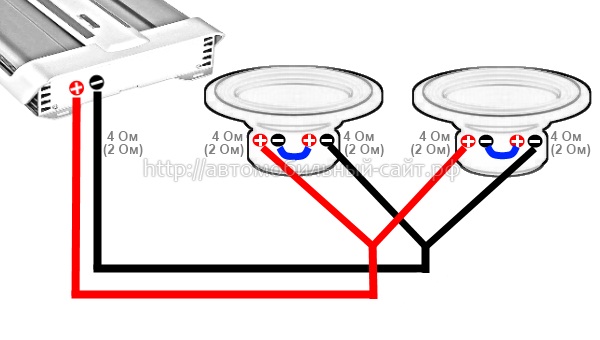

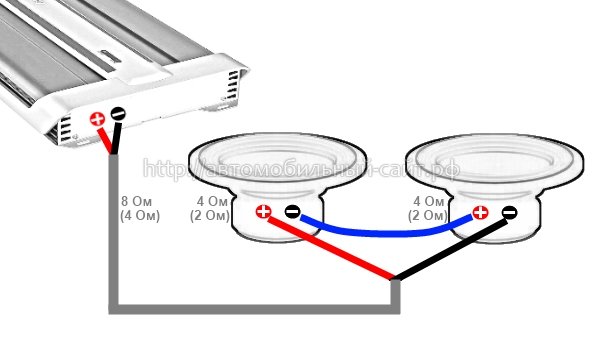

Последовательное соединение катушек. Если усилитель мощный, почему бы и нет, увеличиваем импеданс (сопротивление) и получаем более проработанный бас. Хочу еще добавить, если сопротивление скоммутированых катушек превышает допустимую нагрузку усилителя, это совсем не страшно, просто отдаваемая мощность усилителя будет меньше. Допустим усилитель с заявленной работой на нагрузку в 4 Ома, выдает 500 Ватт, при нагрузке в 8 Ом, к примеру - выдаст 350 Ватт.
Как подключить усилитель в машине? Установка автозвука в автомобиль - видео
Как ПРАВИЛЬНО настроить усилитель за 5 минут? - видео
Как подключить сабвуфер к усилителю / С катушками 2+2 / Параллельно - видео
Прежде чем начать подключение активного и пассивного сабвуфера к усилетелю имеет смысл сопоставить значения RMS (мощности, при которой оборудование может работать с реальным звуковым сигналом в течение часа без повреждений) сабвуфера и усилителя. Подбирать оборудование нужно таким образом, чтобы этот параметр усилителя был выше, чем у сабвуфера. В противном случае возможно превышение допустимого уровня мощности (клип), что является одной из наиболее распространенных видов поломки динамиков. Для оптимальной работы мощности усилителя и сабвуфера должны быть примерно равны. Для подключения сабвуфера к усилителю, в первую очередь необходимо удостовериться в том, что у Вас есть все необходимое. Для установки сабвуфера и усилителя в машину понадобится: • Набор клемм и разъемов; • Конвертер вывода звука; • Линейный предохранитель; • Переключатель для удаленного питания; • Конденсатор; • Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему. Чтобы приобрести нужный комплект проводов достаточно просто обратиться в любой магазин, торгующий звуковыми системами для автомобилей, и укажите им модели вашей машины и магнитолы. Длина проводов определяется в зависимости от выбранной схемы подключения сабвуфера к усилителю.
В некоторых машинах уже предусмотрены отверстия с резиновыми или пластиковыми вставками, которые предназначены именно для проводки акустической системы. Если отверстия необходимо просверлить, то нужно соблюдать крайнюю осторожность для того, чтобы не повредить важных узлов и деталей. В некоторых местах проводку нужно дополнительно защитить изолентой.
В первую очередь необходимо обеспечить удаленное питание. В неоригинальных автомобильных магнитолах, как правило, есть синий провод, который можно просто обрезать и подключить вместо него кабель подходящей длины.
В том случае, если у вас оригинальная магнитола, нужно купить подходящий переключатель и найти место, в котором вы его разместите и выполнить следующие действия: 1. Протянуть к переключателю провод от усилителя; 2. Разрезать его надвое; 3. Подключить концы провода к двум клеммам; 4. Проведите отрезанную часть провода обратно, оставив запас в 30 см. Далее необходимо будет подключить конденсатор, который предотвратит скачки напряжения из-за использования подсветки в сочетании с мощными басами. Конденсатор должен располагаться как можно ближе к усилителю использовав его заземление.
Чтобы конденсатор выполнял свою функцию его нужно зарядить. Для этого необходимо использовать резистор с сопротивлением в 1кОм. Зарядка займет всего несколько секунд, но лучше не трогать ничего голыми руками. Проверка заряда конденсатора осуществляется при помощи вольтметра, который должен показать около двенадцати Вольт. Далее нужно подключить сигнальные провода от линейных выходов магнитолы. Их количество может доходить до шести, хотя в мультимедийных центрах может быть и больше. Выбираем соответствующие выходы и подключаем их к усилителю при помощи межблочных кабелей. Для двух и четырехканальных моделей необходимы соответствующие межблоки.
Если у магнитолы всего одна пара линейных выходов, а используемый автоусилитель имеет четыре канала, необходимо использовать Y-адаптеры. Однако большинство современных усилителей имеют возможность параллельного подключения входов, что позволяет обойтись и без них.
Важным моментом является то, что при данном подключении сопротивление должно быть не менее четырех Ом. Кроме того, нужно учитывать, что в таком случае произойдет суммирование выходной мощности каналов. Если у усилителя можно переключать моно и стерео режим, то можно просто подключить провода к «+» и «-» одного канала. В том случае, если необходимо подключить 2 сабвуфера к усилителю, то нужно просто развести их по разным каналам.
Также важно помнить о том, что для корректной работа сабвуфера необходимо включить LPF фильтр который обрежет частоты выше 50-100 Hz.
Итак, как в таком случае подключить сабвуфер и колонки к усилителю? Стандартным вариантом будет подключение двух колонок и одного сабвуфера. Каждая колонка подключается к отдельному каналу, в то время как сабвуфер устанавливается мостом. Важным моментом является то, что колонки должны будут подключены к фронтальным каналам, а сабвуфер к тыловым. Также возможно разведение двух сабвуферов по отдельным тыловым каналам.
Противоположный эффект получается при последовательном соединении. При последовательном подключении двух 4 Ом катушек, получаем сопротивление равное 8 Ом, при подключении двух 2 Ом катушек, получаем 4 Ом. и т.д.
Подключение каждой катушки по отдельности. Данный вариант позволяет подключить мощный двух катушечный сабвуфер к менее мощному четырехканальному усилителю, если нет или не имеется возможности приобрести мощный моноблок. Естественно сопротивление катушек должно соответствовать рабочей нагрузке усилителя в мостовом соединении и регуляторы GAIN должны быть на одном уровне.
Параллельное соединение катушек – сабвуферов. Как описано выше, при параллельном соединении, сопротивление уменьшается вдвое, что дает возможность усилителю, работающему с более низкой нагрузкой, выдать больше мощности. Но как говорится «если где-то убудет, то обязательно где-то прибудет». В данном случае так и есть, только наоборот, мощность увеличилась, а контроль усилителя над сабвуфером уменьшился, вследствие чего, бас становится размазаней.
Последовательное соединение катушек. Если усилитель мощный, почему бы и нет, увеличиваем импеданс (сопротивление) и получаем более проработанный бас. Хочу еще добавить, если сопротивление скоммутированых катушек превышает допустимую нагрузку усилителя, это совсем не страшно, просто отдаваемая мощность усилителя будет меньше. Допустим усилитель с заявленной работой на нагрузку в 4 Ома, выдает 500 Ватт, при нагрузке в 8 Ом, к примеру - выдаст 350 Ватт.
