Замена ремня генератора Шевроле Нива (Travel)

Содержание:

Поперечные трещины на ремне Шевроле Нива появившиеся как изнутри, так и снаружи, говорят о необходимости срочной замены. Производитель рекомендует эту процедуру проводить раз в два года или же после каждых 60 тыс. км пробега.

Ремень генератора шевроле нива имеет более точное название – ремень привода дополнительных агрегатов, ведь кроме ротора он приводит во вращение шкив водяного насоса и шкив гидроусилителя руля. Перед работой потребуется приготовить все необходимые инструменты. Их, кстати, не так уж и много:

• Ключ на 10;
• Ключ на 13;
• Динамометр;
• Линейка.

Необходимое натяжение привода обеспечивает специальный ролик с подвижным кронштейном. Динамометр с линейкой как раз и служат для того, чтобы правильно установить степень его натяжения. Слишком слабое натяжение приведет к проскальзыванию, а сильное – чрезмерному износу как поликлинового ремня, так и подшипника генератора.

Процесс замены ремня

Замена ремня привода генератора на Шевроле Нива своими руками в общем простая процедура.

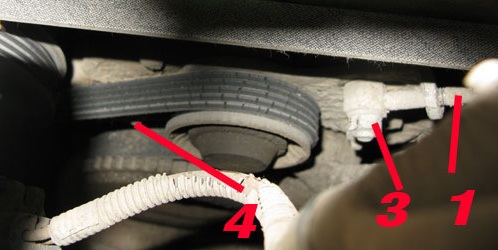

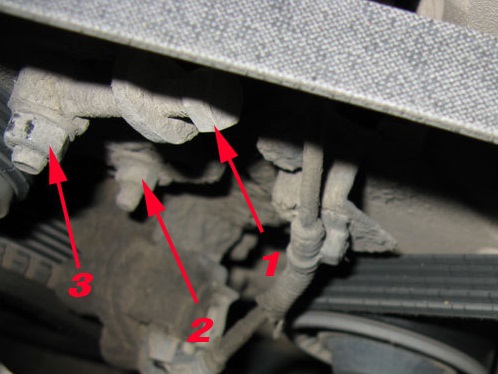

Для снятия износившегося ремня необходимо сначала его ослабить. Для этого нужно ослабить (не до конца, а до момента, дающего возможность снять ремень с натяжного ролика) регулировочный болт натяжного ролика (цифра 1 на фото) и ослабить 3 гайки (одна на 13 – цифра 3 на фото и 2 на 10 цифра 2 и 4 ) натяжной планки.

После этого натяжную планку можно будет сдвинуть и ослабить натяжения ремня. Снимаем ремень со всех роликов.

Установка ремня происходит в обратной последовательности. Схема протяжки ремня видна на картинке.

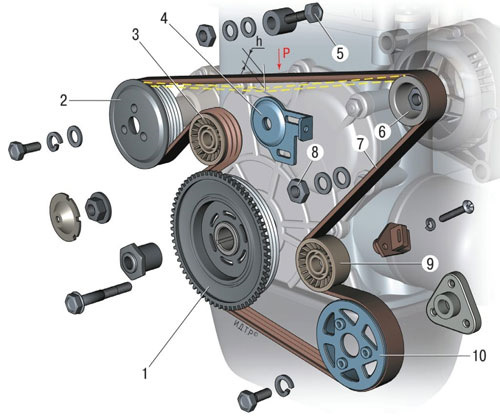

Схема установки ремня привода агрегатов Шевроле Нива

1. шкив коленвала 2. шкив помпы 3. натяжной ролик 4. натяжная планка 5. болт 6. шкив генератора 7. ремень 8. поддерживающий ролик 9. шкив гидроусилителя.

После установки ремень необходимо правильно натянуть.

Проверяют натяжение ремня его прогибом между шкивом генератора и шкивом водяного насоса. При нормальном натяжении ремня прогиб «h» под действием нагрузки 7,6 кгс должен быть равен (12±1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проворачивают коленвал на два оборота и вновь проверяют натяжение ремня.

Как же проверить правильность натяжения ремня? Знаю, что многие не заморачиваеются и судят о правильном натяжении чисто по ощущениям пальцев. Но я пошел другим путем. Для этого мне понадобился электронный безмен и обычная линейка. Для удобства был откручен и снят воздушный патрубок.

Смысл действий понятен из фото. В ремень упираю брусок, с закрепленным к другому концу электронным безменом. На брусок устанавливаю линейку, совместив нулевое деление с кромкой воздушного раструба. Рукой тяну за безмен до показания 7.6 кг, брусок давит на ремень, прогибает его, линейка вместе с бруском идет вниз. По кромке воздушного раструба смотрим величину прогиба. Если более 12 мм то ремень нужно натянуть, иначе ослабить. Добиваемся прогиба в 12 мм, проворачиваем шкив и вновь проверяем и регулируем натяжение. Затягиваем гайки регулировочной планки.

Замена ремня генератора Шевроле Нива с кондиционером

Если на вашей Шевроле Нива стоит кондиционер, то для того, что бы добраться до ремня генератора придется снять ремень привода компрессора кондиционера. Для этого загоняем машину на яму или эстакаду и снимаем защиту двигателя. Придется снять еще и передний брызговик, открутив саморезы.

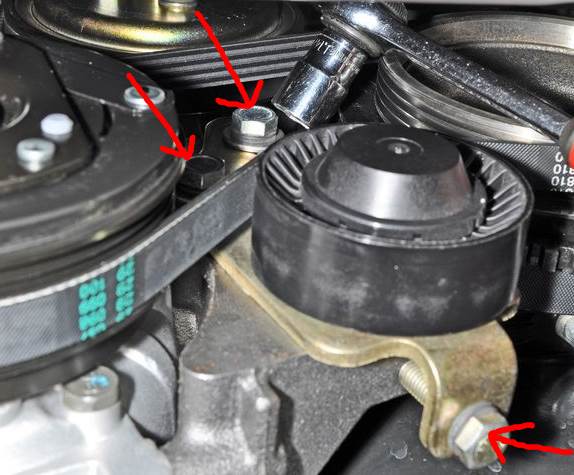

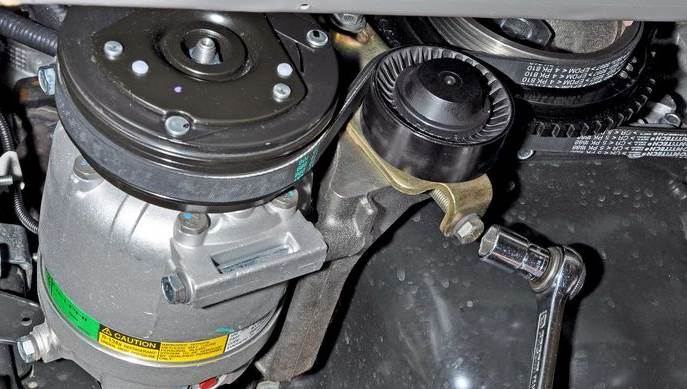

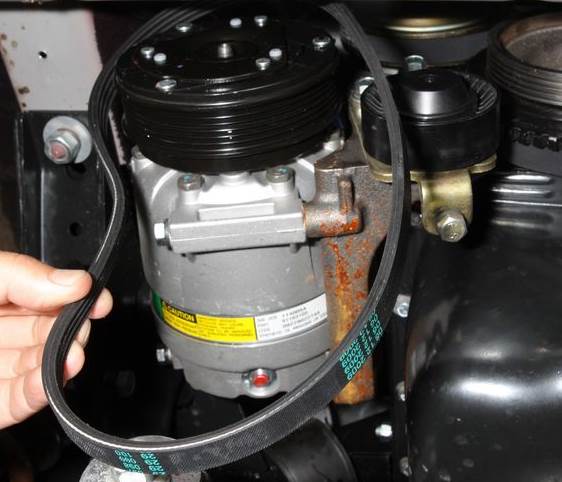

Для снятия ремня кондиционера на Шевроле Нива ослабляем затяжку двух болтов крепления кронштейна натяжного ролика и ослабляем натяжение ремня, вращая регулировочный болт против часовой стрелки. Смотрим на картинке далее.

После замены ремня генератора, ремень кондиционера устанавливаем в обратной последовательности и производим его натяжение. Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами компрессора и коленчатого вала. При усилии нажатия около 10 кгс прогиб ремня должен составлять около 8,0 мм.
