Автомобильная панель приборов современного легкового автомобиля — это самостоятельная часть интерьера машины. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечить высочайшую функциональность и создать ощущение эстетического удовлетворения, совмещенного с осознанием комфорта предоставляемого конкретной панелью, через удобно расположенные вещевые ящички, подстаканники, приборы и кнопки управления, а также приятную, не утомляющую глаз, подсветку.
На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами. И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:
• В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
• В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
• В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
• В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
• В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.
Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.
Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.
Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.
В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).
Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

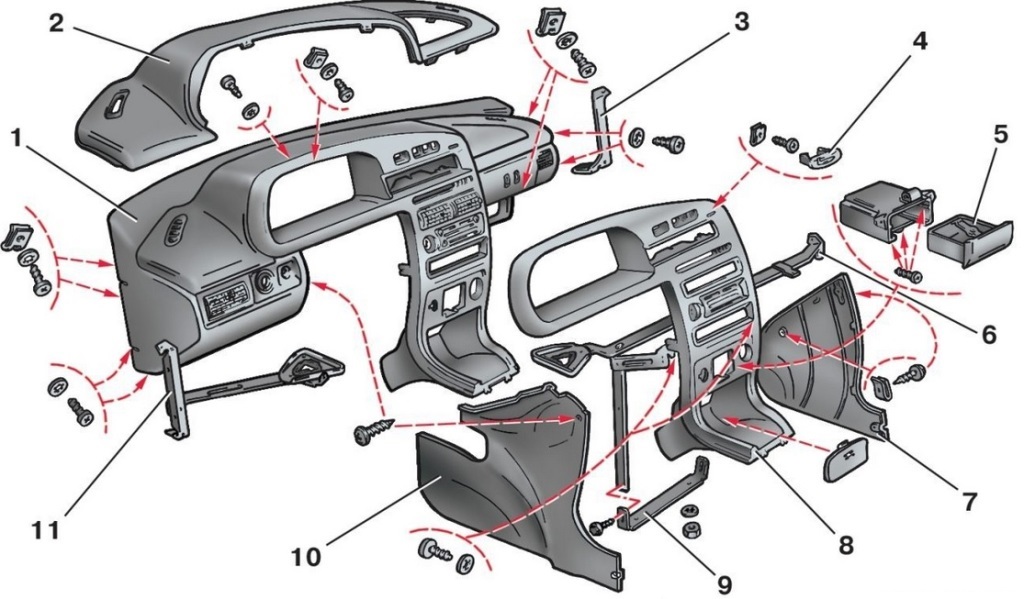

Схема устройства панели (торпеды) ваз 2114
Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:
1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки; 2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла; 3 — кронштейн; 4 — заглушка; 5 — корпус пепельницы; 6 и 11 — правая и левая поперечины; 7 и 10 — правый и левый экраны консоли; 8 — щиток панели приборов; 9 — центральный кронштейн.
Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.
Пошаговая инструкция по снятию панели
Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и поставить на место панель приборов на автомобилях ВАЗ 2114, 2113, 2115.
1. Снимаем “минусовой” провод от аккумулятора.

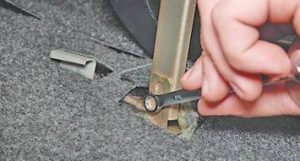

2. Откручиваем левую накладку консоли панели приборов.

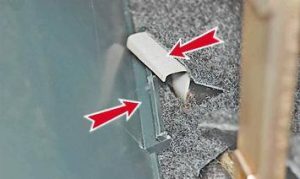

3. Снимаем накладку. Для этого нужно вывести нижний выступ из кронштейна.
4. Откручиваем правую накладку консоли панели приборов.
5. Отсоединяем провода от прикуривателя.
6. Отсоединяем провода от лампочки подсветки прикуривателя.

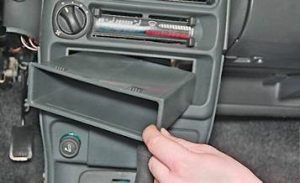

7. Толкаем изнутри и вынимаем нишу для мелких предметов.

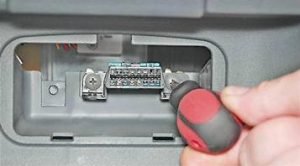

8. Откручиваем 2 самореза и утапливаем колодку диагностического разъема внутрь.

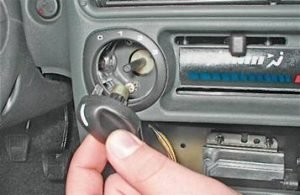

9. Снимаем рукоятку выключателя вентилятора печки.
10. При помощи узкой отвертки снимаем рукоятку с рычага.

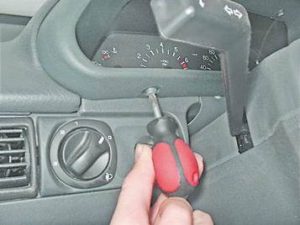

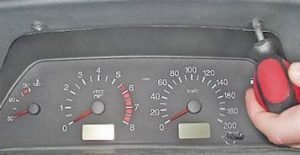

11. Откручиваем 2 самореза над щитком приборов.

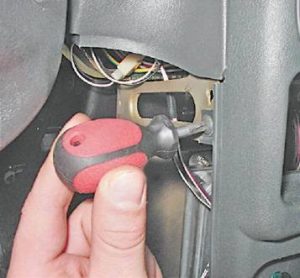

12. Откручиваем два самореза под щитком приборов.

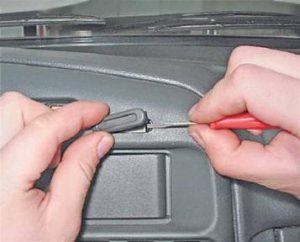

13. Снимаем заглушку и откручиваем саморез верхнего крепления накладки.
14. Откручиваем 2 самореза нижнего крепления накладки.

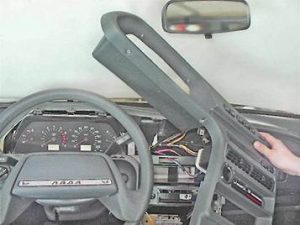

15. Отводим накладку в сторону.
16. Промаркируйте порядок соединения колодок к выключателям.

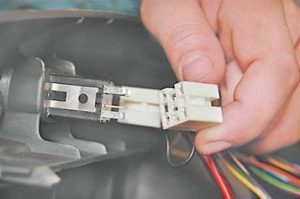

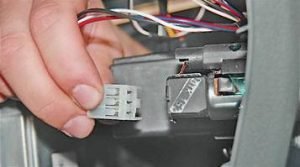

17. Отсоединяем провода от выключателей. Снимаем щиток приборов.

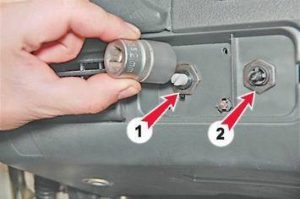

18. Откручиваем болты крепления рулевой колонки и опускаем ее вниз.
19. Откручиваем 2 самореза крепления панели к кронштейну.
20. Откручиваем 2 самореза крепления кронштейна к правой поперечине.
21. Откручиваем 2 самореза нижнего крепления кронштейна.
22. Отводим кронштейн в сторону.
23. Откручиваем и снимаем световод с панели приборов.

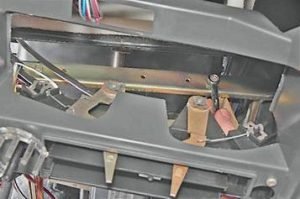

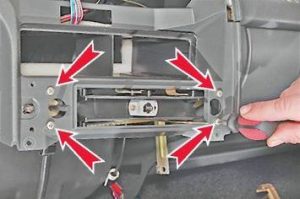

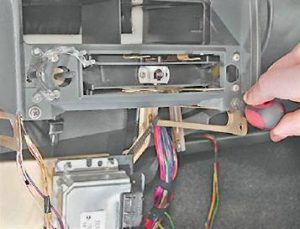

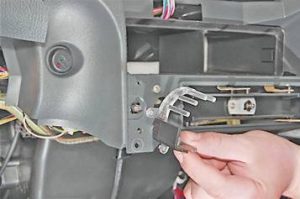

24. Откручиваем 4 самореза крепления блока управления печкой и утапливаем его внутрь.
25. Снимаем патрон лампы подсветки ручки выключателя вентилятора печки.

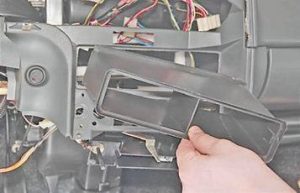

26. Отжимаем правый фиксатор и снимаем воздуховод с панели.

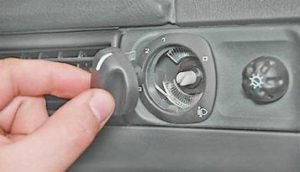

27. Вытягиваем и снимаем ручку гидрокорректора фар.

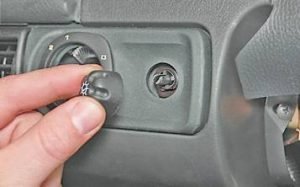

28. Снимаем ручку регулятора подсветки приборов.
29. Снимаем декоративную вставку панели приборов.

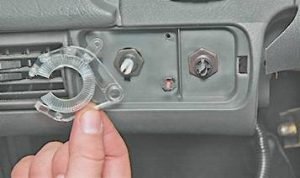

30. Откручиваем световод.

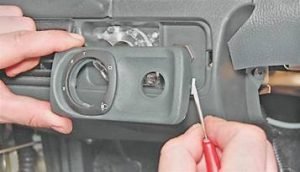

31. Откручиваем гайку крепления гидрокорректора и утапливаем его внутрь панели.
32. Откручиваем гайку крепления регулятора подсветки приборов.

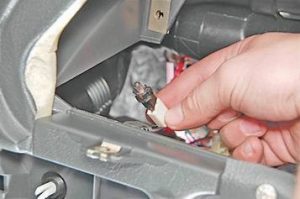

33. Достаем лампу подсветки гидрокорректора.

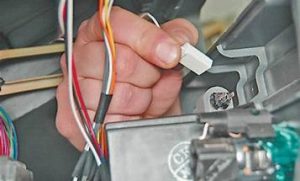

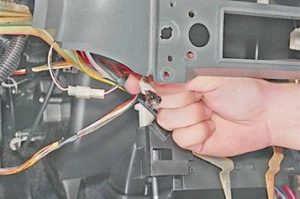

34. Отсоединяем провода от регулятора подсветки приборов.

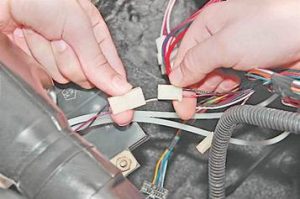

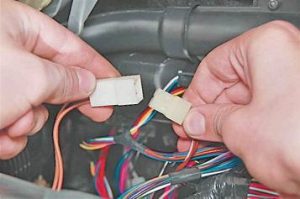

35. Отсоединяем провода от датчика иммобилайзера.

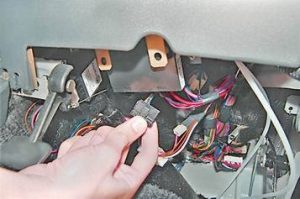

36. Отсоединяем провода от блока иммобилайзера.

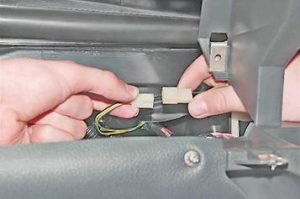

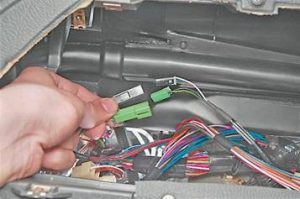

37. Отсоединяем провода от лампы освещения бардачка.
38. Отсоединяем провода от розетки переносной лампы.

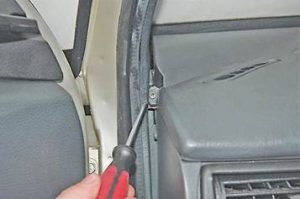

39. Откручиваем 2 самореза верхнего крепления панели.
40. Откручиваем 2 самореза нижнего крепления панели.

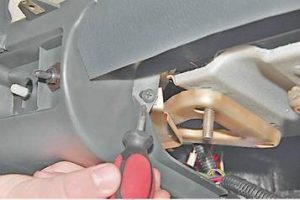

41. Откручиваем саморез крепления панели к левой поперечине.

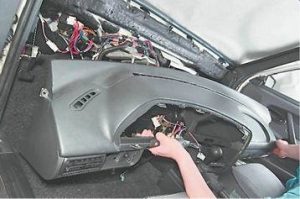

42. Снимаем панель приборов.
43. Установку панели приборов на ВАЗ 2114 производится в обратном порядке.
Сборка производится в обратном порядке. Процедура довольно сложная и хлопотная, наполненная различными мелочами, поэтому запаситесь временем и терпением.
