ДМРВ ВАЗ - устройство и принцип работы

Содержание:
Существует довольно много различных типов датчиков массового расхода воздуха (ДМРВ): механические (флюгерного типа), ультразвуковые, термоанемометрические и т.д. Мы рассмотрим устройство термоанемометрического датчика HFM-5 производства Bosch, устанавливаемого на автомобили ВАЗ. Чувствительный элемент датчика представляет собой тонкую пленку, на которой расположено несколько температурных датчиков и нагревательный резистор.





В середине пленки находится область подогрева, степень нагрева которой контролируется с помощью температурного датчика. На поверхности пленки со стороны потока воздуха и с противоположной стороны симметрично расположены еще два термодатчика, которые при отсутствии потока воздуха регистрируют одинаковую температуру. При наличии потока воздуха первый датчик охлаждается, а температура второго остается практически неизменной, вследствие подогрева потока воздуха в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.

ДМРВ ВАЗ Bosch HFM-5

Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Такая конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и способность регистрировать обратный поток воздуха, к недостаткам – низкую надежность в условиях загрязнения и попадания влаги.





В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) применялись другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики получили название Hot Wire MAF Sensor. Выходной сигнал этих датчиков был частотный, то есть в зависимости от расхода воздуха менялось не напряжение, а частота выходных импульсов. Датчики были менее точны, не позволяли регистрировать обратный поток, но эти недостатки перекрывала очень высокая надежность.

ДМРВ – очень важный датчик в любой системе управления. На основе его сигнала производится расчет циклового наполнение цилиндра, пересчитываемого в конечном итоге в длительность импульса открытия форсунок.

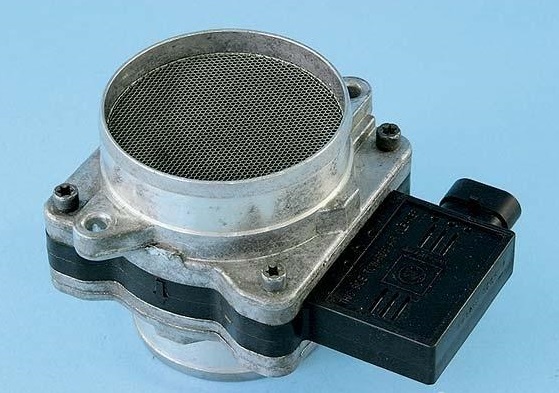

На автомобили ВАЗ устанавливались несколько типов датчиков: GM, BOSCH, SIEMENS и Российский. В 1999-2004 гг. на конвейере ВАЗа устанавливались два типа датчиков 0 280 218-037 и 0 280 218-004. Эти датчики выдают разные параметры выходного напряжения (тарировки) на одинаковом расходе воздуха и взаимозамена (вернее, замена 004 на 037, как правило) возможна только с заменой тарировочных таблиц в прошивке. То же касается и нового датчика 116, устанавливаемого серийно с начала 2005 г.

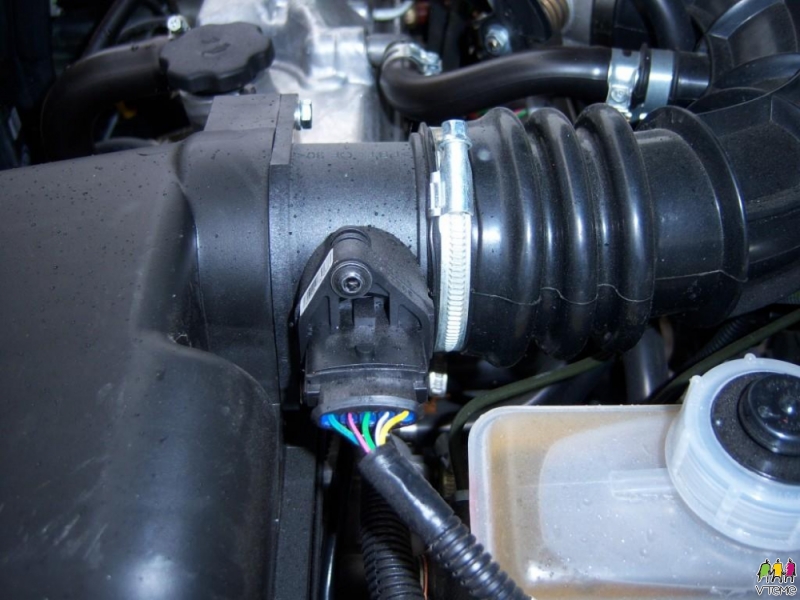

ДМРВ ВАЗ 2110

В соответствии с действующей документацией, на ВАЗе разрешены к применению три модификации датчика расхода воздуха HFM5 фирмы BOSCH

Под каталогом ВАЗ понимается каталоги запасных частей для конкретных автомобилей. К сожалению на датчиках присутствуют только последние три цифры "Бошевского" каталожного номера, а ВАЗовский № отсутствует.

Исторически первым был введен датчик 004 в проектах с калибровками M1V13O54,M1V13R59, M1V05F05 и M7V03E65 (а так же J5V05F16, первая неофициальная версия Январь 5.1). Первые два проекта легко определяются по внешнему виду т.к. они без нейтрализатора и в них использовался резонанасный датчик детонации. Затем эти два первых проекта были прекращены в производстве и все дальнейшие проекты (с калибровками последующих серий) стали укомплектовываться датчиками 037. Одновременно с прекращением двух вышеназванных проектов проект M7V03E65 также стал комплектоваться 037 датчиком. Модификация 037 отличается от 004 доработкой внутреннего воздушного канала датчика с целью убрать пульсации воздушного потока, которые возникают в 004 даже при ламинарном воздушном потоке в впускном коллекторе. При этом характеристика 037 сместилась по сравнению с 004. Считается, что при наличии обратной связи по кислороду эти отличия компенсируются,  именно поэтому калибровка проекта M7V03E65 при смене датчика не была изменена.

С октября 2004 г. основным датчиком является 116. Модификация 116 предназначена для проектов с контроллерами нового поколения Bosch М7.9.7 и его отечественными аналогами - Январь 7.2, параллельное производство которых начато фирмами Итэлма и Автэл. Тарировка датчика и его конструкция отличаются от 004 и 037.



Датчик поставляется только в сборе, с кодом и маркируется зеленым кругом. Сам элемент имеет измененную конструкцию. В 2006 г. для усложнения кражи или подмены элементов ДМРВ для закрепления чувствительного элемента в корпусе применяются специальные однонаправленные болты.

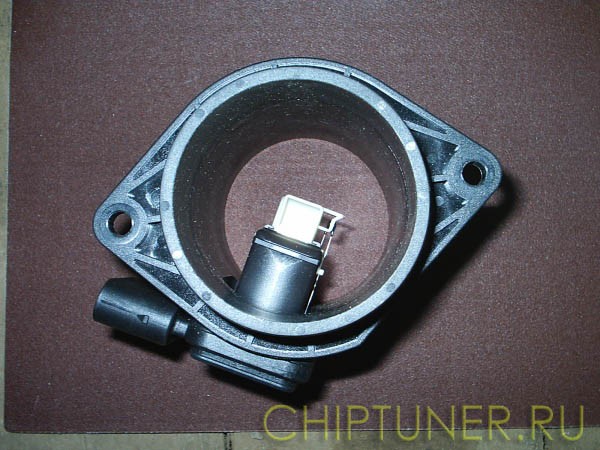

На часть автомобилей классической компоновки совместно с ЭБУ Январь 7.2 применялись датчики Siemens-VDO (5WK97014. AVTEL):



Они отличаются тарировкой (от нуля вольт) и схемой подключения.  Подключение датчика -  1 - 12вольт; 2 - 5 вольт; 3 - выход сигнала расхода воздуха; 4 - выход сигнала температуры воздуха; 5 - общий минус.

Принцип работы  ДМРВ

Микромеханический расходомер массы воздуха с использованием нагревательной пленки. Нагревательные и измерительные резисторы выполнены в виде тонких платиновых слоев, нанесенных на кристалл кремния*. Вычисление объема воздуха производится по разности температур между датчиками S1 и S2



1 - диэлектрическая диафрагма
Н - нагревательный резистор
SH - Датчик температуры наг. резистора
SL - Датчик температуры воздуха
S1 и S2 - темп датчики до и после нагревателя.
QLM - масса воздушного потока
t - температура

Симптомы неисправности датчика массового расхода воздуха:

• Появление ошибки Check Engine;
• Повышенный расход топлива;
• Плохо заводится на горячую;
• Машина стало медленно разгоняться;
• Пропала мощность двигателя.

Как проверить ДМРВ ВАЗ

Способ №1: Отключить ДМРВ

Отсоединяем разъем датчика и заводим двигатель. Если отключить ДМРВ, то контроллер переходит на аварийный режим работы и готовит топливную смесь только по положению дроссельной заслонки. Обороты двигателя должны быть больше 1500 об/мин. Пробуем прокатиться. Если по ощущениям автомобиль стал "резвее", то можно говорить о том, что ДМРВ не работает. Кстати, для ЭБУ Январь 7.2, М7.9.7. обороты при отключении фишки не поднимаются!

Способ №2: Альтернативная прошивка ЭБУ

Если штатная прошивка контроллера была заменена на другую, тогда неизвестно, что в ней зашито на случай аварийного режима в способе №1. Попробуйте подсунуть под упор заслонки пластину с 1 мм толщиной. Обороты поднимутся. Выдерните фишку с ДМРВ. Если не заглохнет — значит дело в прошивке, а точнее с шагами РХХ при аварийном режиме без ДМРВ.



Способ №3: Проверка ДМРВ мультиметром

Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116. Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 вольта.

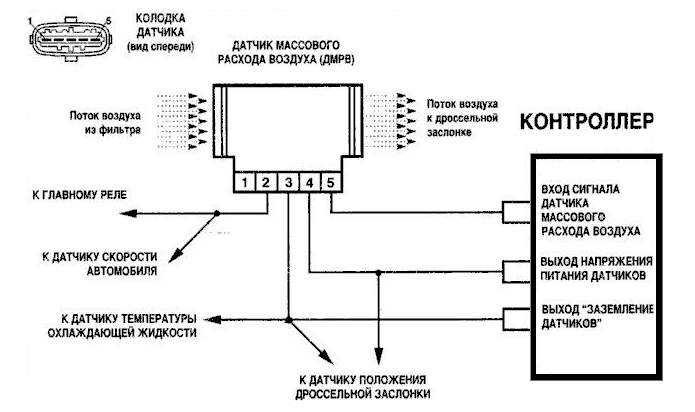

Распиновка ДМРВ:

1. Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
2. Серо-белый — выход напряжения питания датчиков;
3. Зеленый — выход заземление датчиков;
4. Розово-черный — к главному реле;



Цвета проводов могут меняться, но расположение выводов остается неизменным.

Включаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции. Использовать иголки и прочие дополнительные соединения не рекомендуется, т.к. они вносят некоторую погрешность в измерения. Снимаем показания с мультиметра. Напряжение на выходе нового датчика 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

По результатам измерения можно сделать выводы о состоянии датчика:

• 1.01…1.02 — хорошее состояние датчика
• 1.02…1.03 — не плохое состояние
• 1.03…1.04 — ресурс ДМРВ подходит к концу
• 1.04…1.05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше
• 1.05…и выше — пора заменить ДМРВ

Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров "напряжения с датчиков", Uдмрв)

Способ №4: Визуальный осмотр ДМРВ

Фигурной отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем ее, и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки. Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо масло-отбойник системы вентиляции картера забит.

Откручиваем 2 винта датчика (ключом на 10) и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик. Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли. Эта вторая причина, которая губит ДМРВ раньше времени. Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.

Замена датчика ДМРВ есть в руководстве по сервисному обслуживанию. На этом проверка датчика массового расхода воздуха в домашних условиях своими руками заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотор-тестер), либо оценка осциллограммы при включении зажигания и т.д.

Есть ещё один уникальный метод — самая быстрая и лучшая диагностика ДМРВ — помощь друга, который сможет одолжить на время свой рабочий датчик ДМРВ. Если после его установки Вы почувствуете ощутимую разницу, значит ДМРВ нужно менять! Датчик массового расхода воздуха неисправен? Попробуйте его почистить. Если это не поможет, тогда уже следует купить новый датчик. Кстати, большой расход топлива может быть причиной других неисправностей автомобиля.
