Замена бендикса на стартере ВАЗ 2114

Содержание:

Постигла меня однажды беда — кратковременный скрежет после запуска двигателя в области стартера. Было решено заменить бендикс. Вчера дошли руки, снял стартер с авто.

Бендикс или привод стартера – это узел, состоящий из муфты с шестернёй и вилки, соединённой с втягивающим реле. Муфту ещё называют «обгонной». На хэтчбеки «ВАЗ 2114» устанавливалось три типа стартеров: 29.3708, 423.3708. а также 5712.3708. Первые два отличаются только формой вилки, а также конструкцией деталей, не имеющих отношения к бендиксу. А стартер 5712.3708 – это современное устройство, снабжённое редуктором. Посадочные размеры всех стартеров не отличаются никак. На любом авто, в том числе на ВАЗ-2114, замену бендикса начинают с демонтажа стартера.

Обнаружение и устранение поломки бендикса

Зачастую бендикс не ломается спонтанно. Шум и характерные щелчки при запуске двигателя предупреждают, что механизм скоро испортится. Естественно затягивать с ремонтом не следует, ибо сломается не только обгонная муфта, но и венец маховика, ремонт которого требует более серьезного и длительного вмешательства. Так или иначе, произведение ремонта бендикса требует определенных навыков и знаний, которые Вы сейчас узнаете.

Перед непосредственной заменой, необходимо приобрести бендикс стартера ВАЗ 2114 цена которого варьируется от подлинности и качества детали. Я советовал бы приобретать запчасти у надежных и проверенных поставщиков.

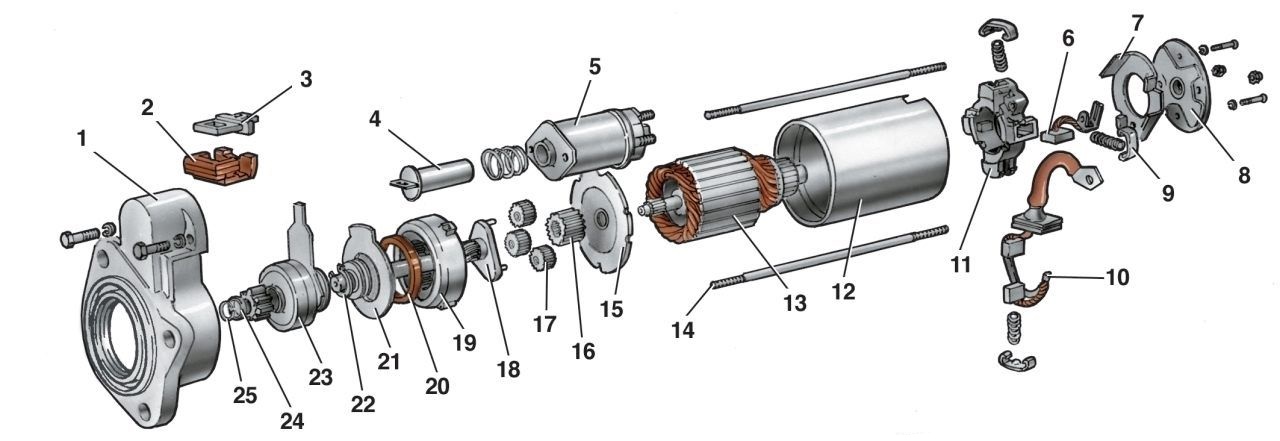

Схема редукторного стартера ВАЗ 2113, 2114, 2115 - 8 клапанов

Детали стартера: 1 – крышка со стороны привода; 2 – уплотнительная прокладка; 3 – кронштейн рычага; 4 – якорь тягового реле; 5 – тяговое реле; 6 – "отрицательная" щетка; 7 – прокладка; 8 – задняя крышка; 9 – фиксатор щетки; 10 – "положительные" щетки в сборе с соединительной шиной; 11 – щеткодержатель; 12 – статор; 13 – якорь; 14 – стяжная шпилька; 15 – опора вала якоря; 16 – центральная шестерня; 17 – планетарная шестерня; 18 – вал привода с водилом; 19 – шестерня с внутренним зацеплением; 20 – уплотнительное кольцо; 21 – опора вала привода с вкладышем; 22 – стопорное кольцо; 23 – привод в сборе; 24 – ограничительное кольцо; 25 – стопорное кольцо.

Замена бендикса на стартере с редуктором

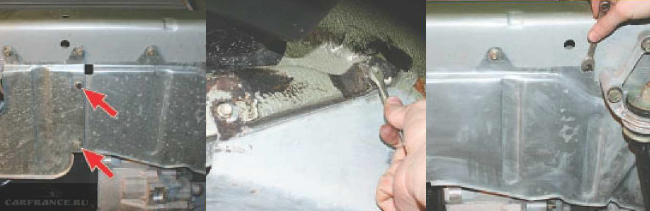

Доступ к стартеру можно получить сверху или из-под днища. Рассмотрим второй вариант: закатываем автомобиль на яму, задействуем ручник. Дальше ключом «на 10» откручиваем два винта снизу и по два винта на лонжеронах.

Отключите клемму «минус» от АКБ – понадобится ключ «на 10».

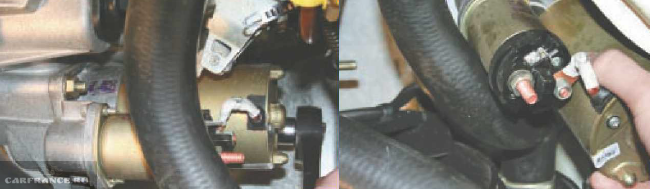

1. Отворачивают гайку крепежа силового провода к стартеру. Снимают клемму, а также отсоединяют колодку с управляющим проводом.

2. Накидным или торцовым ключом откручивают три гайки крепления стартера.

3. Откручиваем два болтика ключом на 8мм. Располовиниваем стартер полностью.

4. При помощи ключа на 13мм выбиваем первое стопорное кольцо. Затем вынимаем внутреннее стопорное кольцо.

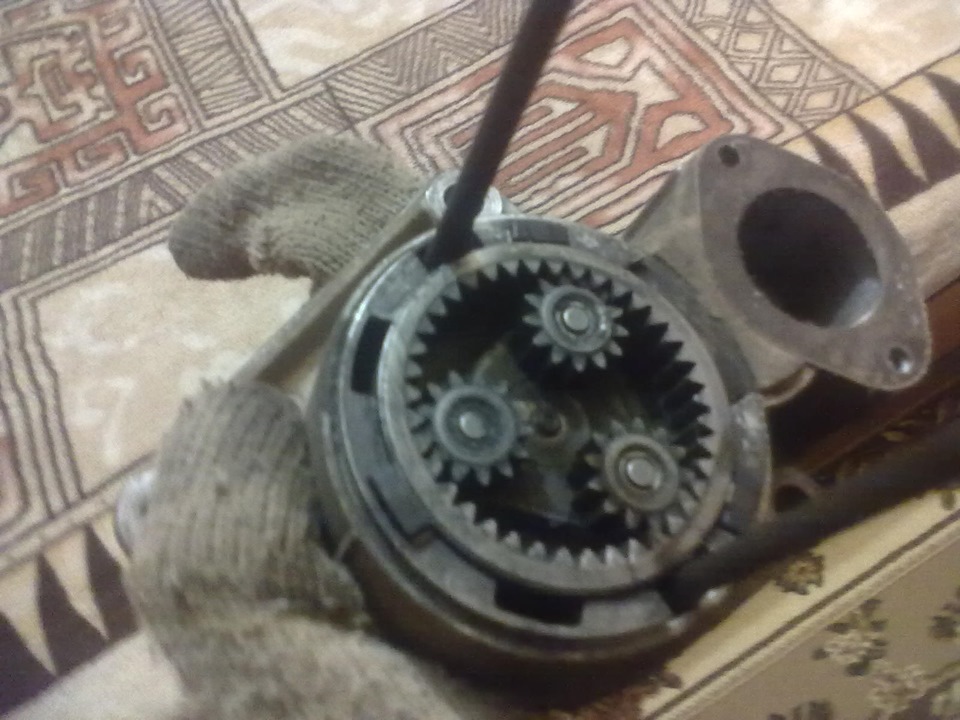

5. Шестереночки выпадают сами, если нет, подковыриваем их аккуратно отверткой.

6. Венец вынимаем наверх при помощи той же отвертки.

7. Снимаем резинку с вилки и стаскиваем бендикс с вала. Для удобства можно открутить две шпильки.

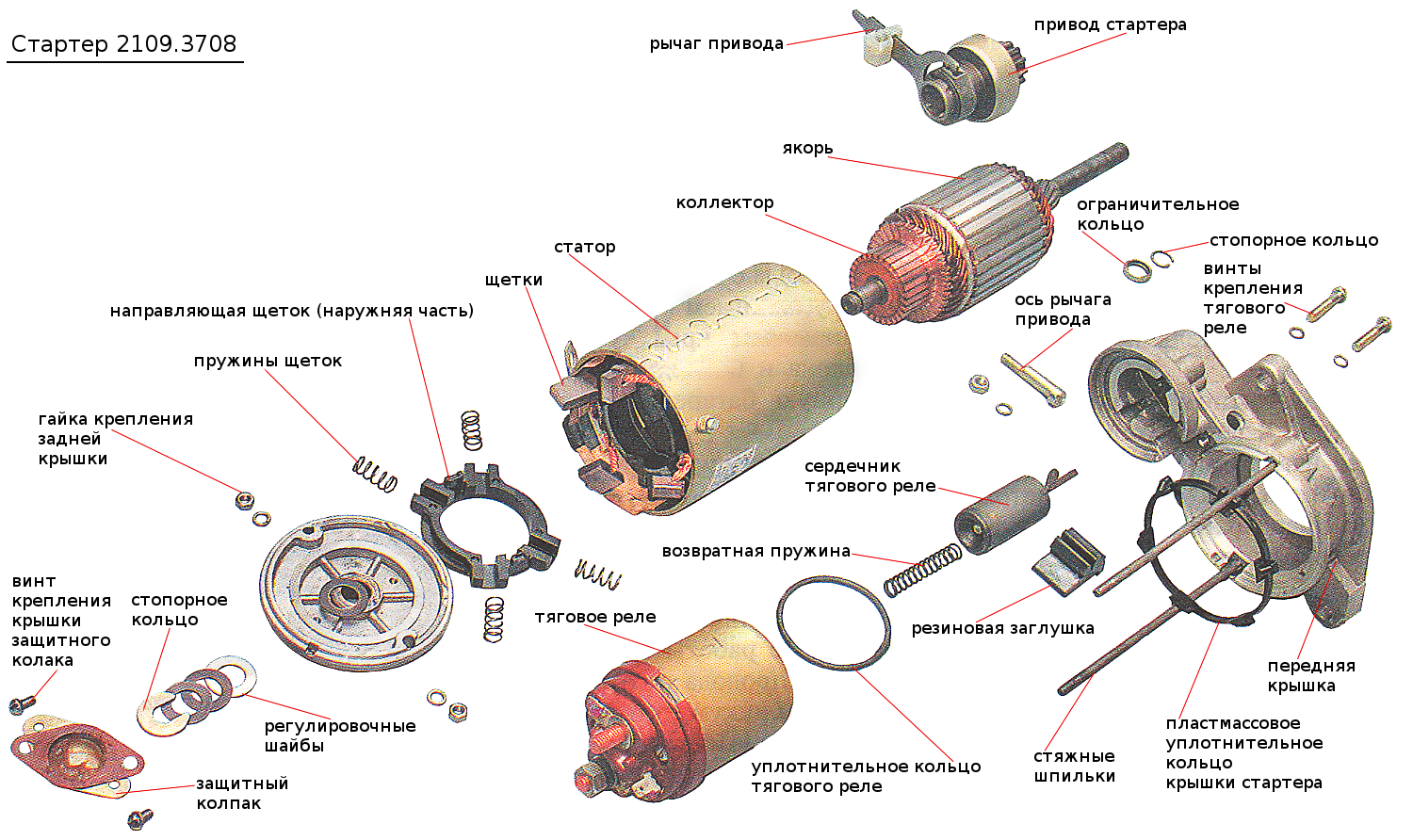

Замена бендикса безредукторного стартера

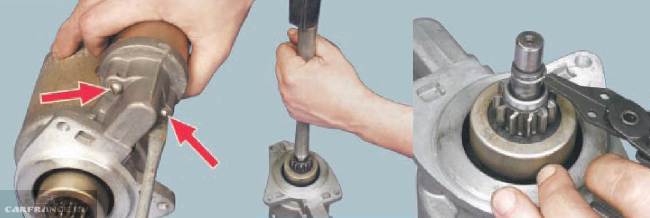

Отвёрткой откручивают винты, фиксирующие втягивающее реле. Затем реле удаляют – его якорь разъединяют с вилкой.

Взяв трубку подходящего диаметра, с вала сбивают верхнее стопорное кольцо. Затем снимают нижнее стопорное кольцо, используя специальные щипцы. Верхнее кольцо надо удалить тоже.

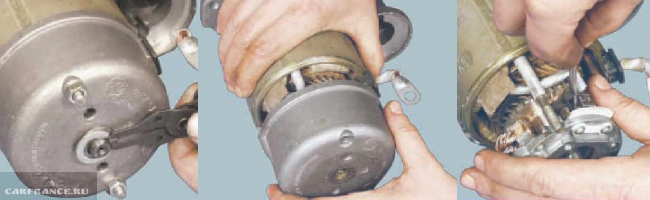

Корпус разбирают: откручивается защитная накладка, снимается стопор и все шайбы, затем откручивают две гайки и снимают задний кожух.

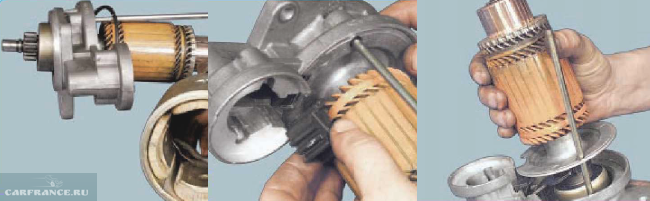

Дальше, соблюдая осторожность, демонтируют обе щётки и снимают щёткодержатель. В результате останется «сборка», состоящая из деталей: ротор, передняя крышка, бендикс.

Теперь надо вынуть из крышки пластиковый упор вилки. Затем ротор вытягивают назад.

Бендикс в сборе с вилкой легко вынимается из крышки. Монтаж узла проводят в обратном порядке.

Уточнение для стартера 29.3708: Выше было рассмотрено, как разбирается стартер 423.3708. Для 29-й модели всё выглядит сложнее:

• Реле крепится на трёх винтах, а не на двух;

• Вилка закреплена на оси, и эту ось удаляют перед тем, как выбивать кольцо над бендиксом;

• Чтобы снять бендикс, надо разъединить подшипник и вилку. Для этого проушину вилки подгибают отвёрткой.

Пункты 2-3 иллюстрирует одно фото.
