КПП ВАЗ 2109 5 ступка - устройство, схема 5-ступенчатая МКПП ВАЗ 2109 производилась на предприятии в Тольятти с 1987 по 2005 годы и ставилась на все многочисленные переднеприводные модели АвтоВАЗа на платформе 2108-09. Данная трансмиссия рассчитана на крутящий момент силовых агрегатов до 1.6 литра и 120 Нм. В девятое семейство также входят 5-мкпп: 2113, 2114 и 2115.
Технические характеристики КПП ВАЗ 2109
Тип
механика
Количество передач
5
Для привода
передний
Объем двигателя
до 1.6 литра
Крутящий момент
до 120 Нм
Какое масло лить
ТНК Транс КП 80W-85
Объем смазки
3.4 литра
Замена масла
раз в 75 000 км
Замена фильтра
каждые 75 000 км
Примерный ресурс
150 000 км
Передаточные числа КПП 2109
На примере Lada Sputnik 1997 года с двигателем 1.5 литра:
Главная
1-я
2-я
3-я
4-я
5-я
Задняя
3.937
3.636
1.950
1.357
0.941
0.784
3.530
Устройство КПП ВАЗ 2109

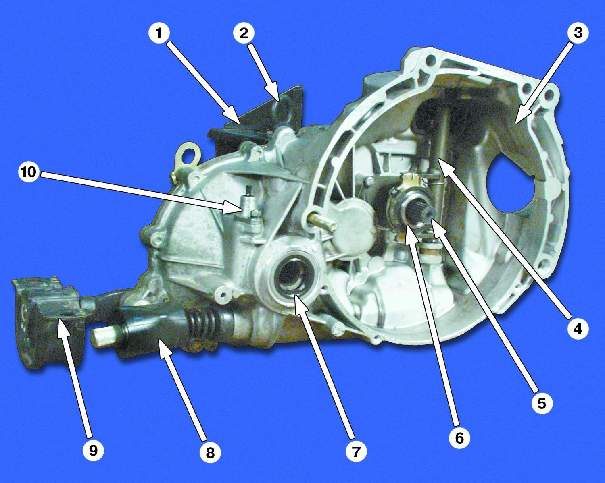

Коробка переключения передач Ваз 2109 — вид справа : 1 — кронштейн троса привода сцепления, 2 — указатель (щуп) уровня масла, 3 — картер сцепления, 4 — вилка выключения сцепления, 5 — первичный вал КПП Ваз 2109, 6 — подшипник выключения сцепления, 7 — сальник вала привода колес, 8 — защитный чехол штока механизма переключения передач, 9 — задняя опора силового агрегата, 10 — привод спидометра.

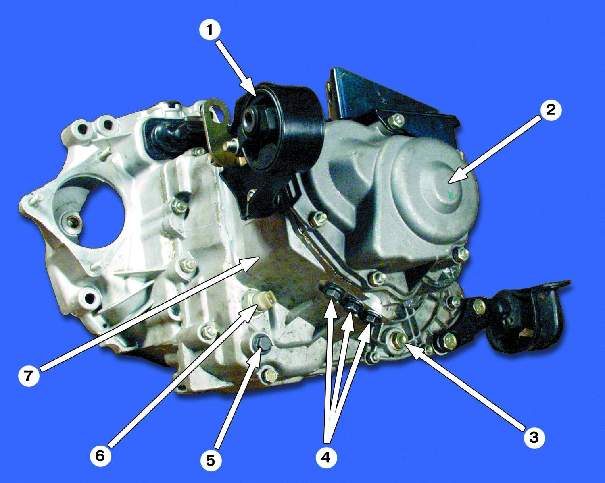

Коробка переключения передач Ваз 2109 — вид слева : 1 — левая опора силового агрегата, 2 — задняя крышка картера коробки передач, 3 — сливная пробка, 4 — пробки фиксаторов передач, 5 — пробка фиксатора передачи заднего хода, 6 — выключатель света заднего хода, 7 — картер коробки передач.

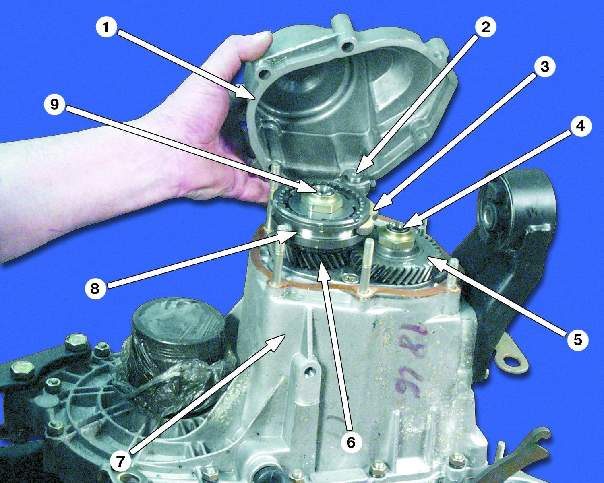

Детали пятой передачи Ваз 2109 коробки переключения передач : 1 — задняя крышка картера коробки передач, 2 — шток вилки включения пятой передачи, 3 — вилка включения пятой передачи, 4 — вторичный вал КПП Ваз 2109, 5 — ведущая шестерня пятой передачи, 6 — ведомая шестерня пятой передачи, 7 — картер коробки передач, 8 — синхронизатор пятой передачи, 9 — первичный вал.

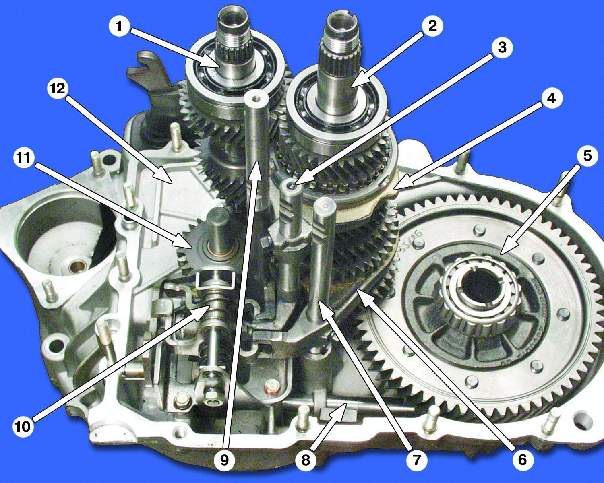

Основные узлы и детали коробки передач и дифференциала Ваз 2109 : 1 — первичный вал, 2 — вторичный вал, 3 — шток вилки переключения третьей и четвертой передач, 4 — вилка переключения третьей и четвертой передач, 5 — дифференциал, 6 — вилка переключения первой и второй передач, 7 — шток вилки переключения первой и второй передач, 8 — шток переключения передач, 9 — шток вилки переключения пятой передачи, 10 — механизм переключения передач, 11 — промежуточная шестерня заднего хода, 12 — картер сцепления.

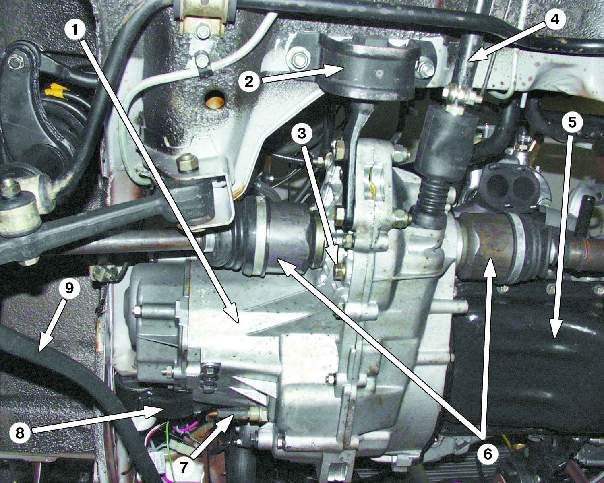

КПП Ваз 2109 — вид снизу : 1 — коробка передач, 2 — задняя опора силового агрегата, 3 — маслосливная пробка, 4 — тяга привода переключения передач, 5 — двигатель, 6 — внутренние ШРУСы, 7 — выключатель света заднего хода, 8 — левая опора силового агрегата, 9 — растяжка.

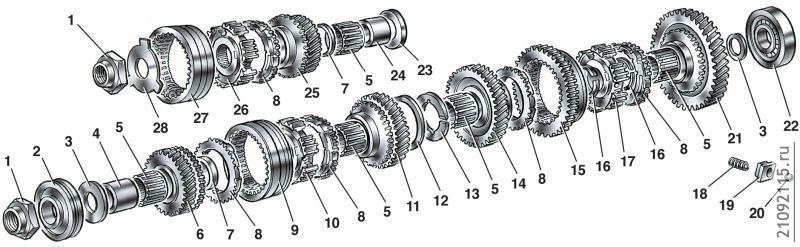

Детали вторичного вала КПП ВАЗ 2109 : 1 – гайка; 2 – шариковый подшипник; 3 – упорная шайба; 4 – втулка подшипника; 5 – игольчатый подшипник; 6 – шестерня IV передачи; 7 – дистанционное кольцо подшипника; 8 – блокирующее кольцо синхронизатора; 9 – скользящая муфта синхронизатора III и IV передач; 10 – ступица скользящей муфты; 11 – шестерня III передачи; 12 – стопорное кольцо; 13 – упорные полукольца вторичного вала; 14 – шестерня II передачи; 15 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 16 – стопорное кольцо ступицы синхронизатора; 17 – ступица скользящей муфты синхронизатора I и II передач; 18 – пружина синхронизатора; 19 – сухарь; 20 – фиксатор; 21 – шестерня I передачи; 22 – роликовый подшипник; 23* – упорная шайба; 24* – втулка подшипника; 25* – шестерня V передачи; 26* – ступица скользящей муфты; 27* – скользящая муфта синхронизатора V передачи; 28* – упорная пластина.
