Износ сцепления на машине с МКПП, в том числе УАЗ Патриот, связан с пробуксовками при трогании с места, когда машине не хватает крутящего момента, для начала движения. Достаточные обороты есть, а движения нет, при этом скорость включена. Часто при таких симптомах пахнет накладками сцепления, что-то наподобие горелого текстолита.
Износ сцеплении может проявляться в несоответствии частоты оборотов двигателя и скорости при движении.
Второй возможный варинат замены, это из-за дергания машины при трогании — это связано с прослаблением демферных пружин на диске сцепления . У штатного диска эти пружины бывают слабыми под массу Патриота и перестают гасить ударные нагрузки на сцепление. Усугубляется при внедрожной эксплуатации и переход на колеса большой размерности. На новом сцепление SACHS эти пружины двойные. То есть, само по себе сцепление уже усиленное идет. Но, до его появления использовался обычно комплект ЗМЗ-Турбо от дизельных моторов.
Итак, если у вас износилось сцепление на УАЗ Патриот, то вполне логично, что его надо поменять. Именно о замене сцепления на машине УАЗ Патриот мы и поговорим в нашей статье.
Процесс замены
1. Замену сцепления УАЗ Патриот лучше всего производить на эстакаде или смотровой яме. Прежде всего, необходимо снять карданный вал, открутив его фланцы от редуктора и барабана ручного тормоза. Также снимаем рабочий цилиндр сцепления, открутив его от корпусных деталей. В разгерметизации гидравлическая система сцепления в этом случае не нуждается.

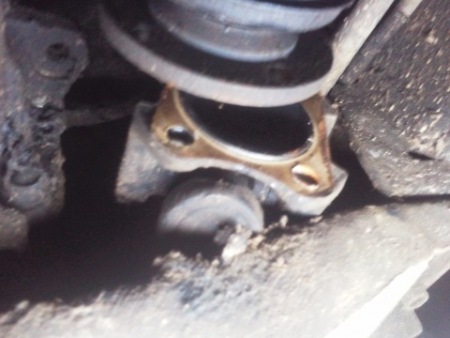

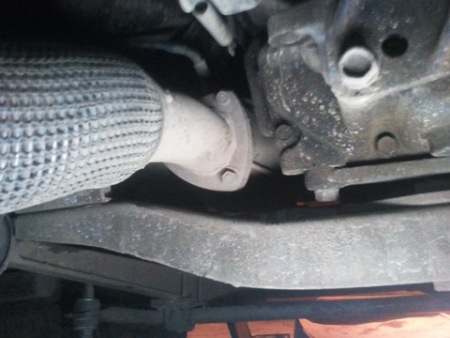

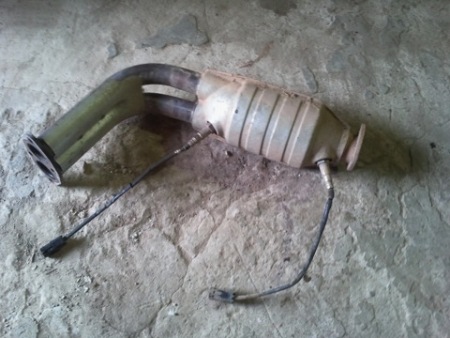

2. После снимаем катализатор, так как он мешает демонтажу КПП.

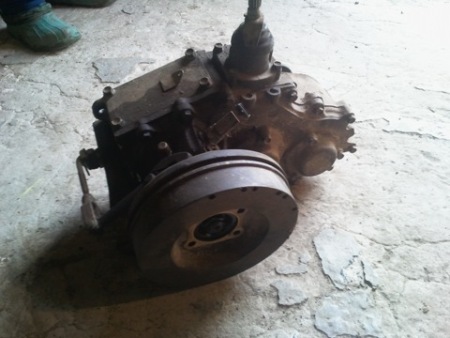

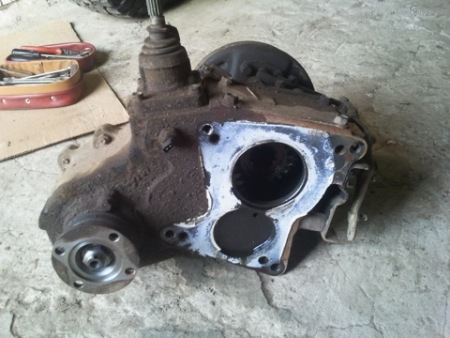

3. (Вот он "борец за экологию" и причина постоянных ошибок и вспыхивание CE на евро-3) Перед снятием КПП снимаем ручки на рычаге переключения передач, сливаем масло, отсоединяем тросик ручника, отключаем электрические штекеры (3 штуки), откручиваем 4 болта и снимаем раздаточную коробку.

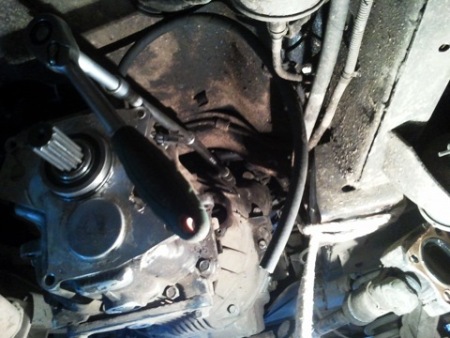

4. Начинаем снимать МКПП УАЗ Патриот. Для того, чтобы ее было легче снять поддомкрачиваем ее снизу.

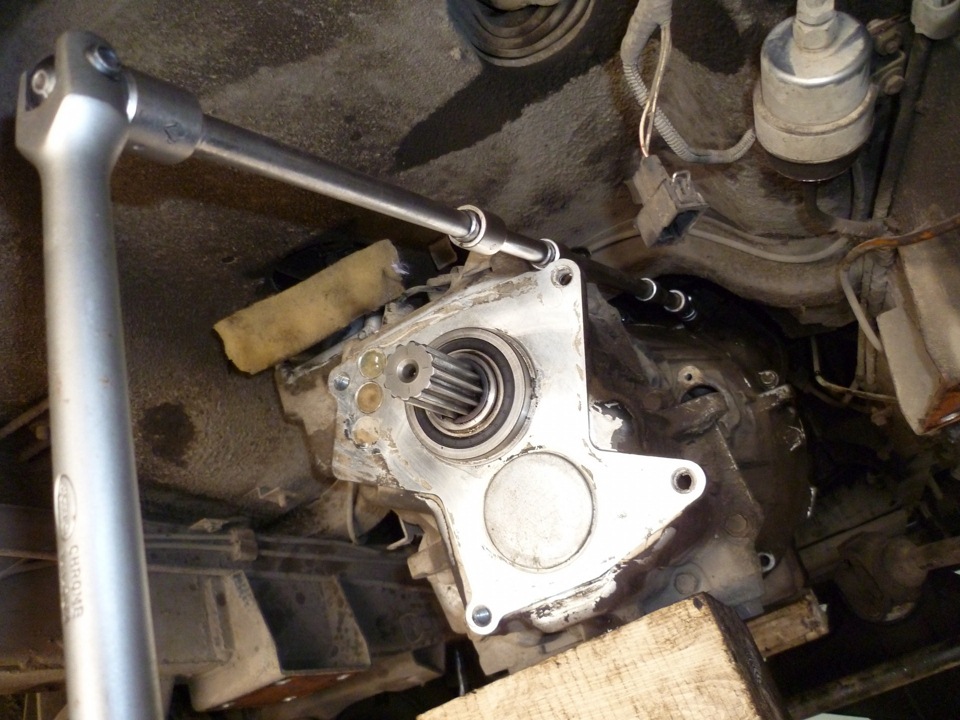

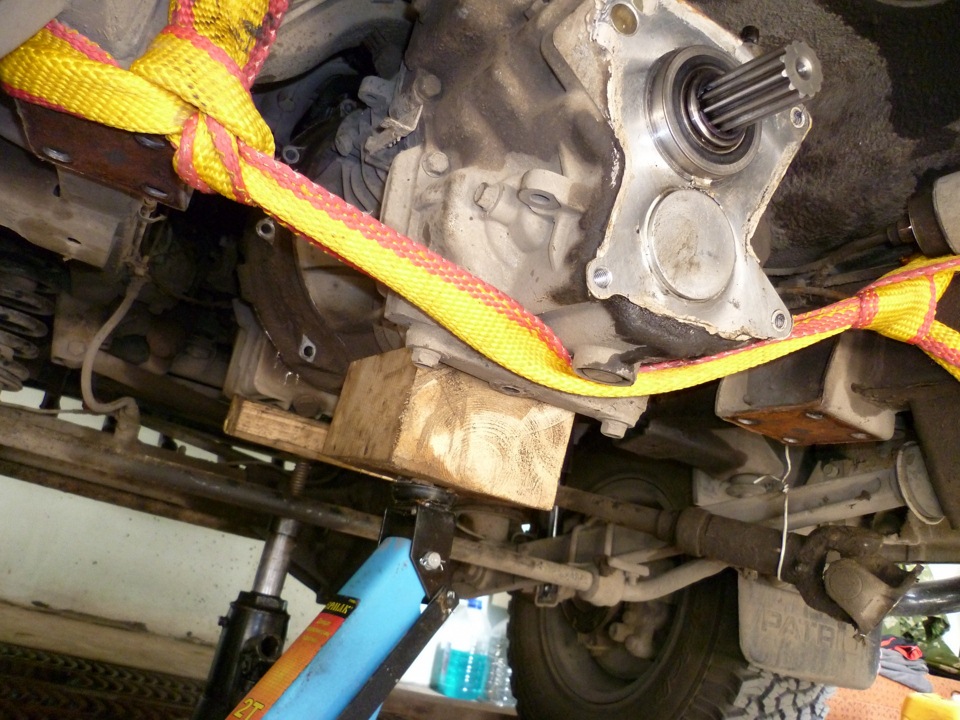

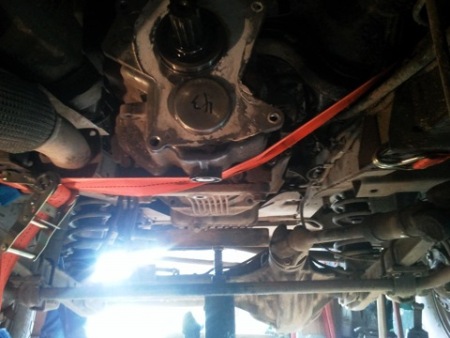

5. Для страховки можно использовать капроновые стропы. Откручиваем весь крепеж кожуха сцепления. Часть крепежа потребует применения удлинителей. Без них снятие КПП практически нереально.

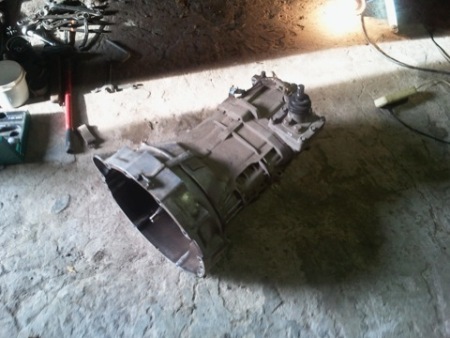

6. Снимаем КПП с машины. Коробка тяжелая, поэтому вам потребуются помощники. Коробку лучше уложить на старую шину, чтобы не побить ее корпус.

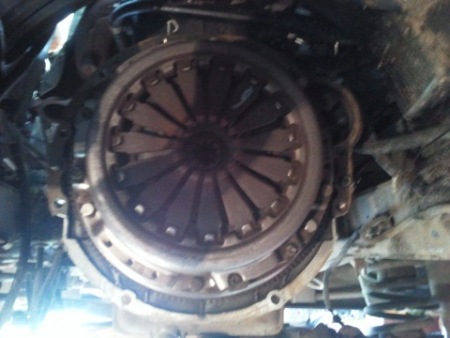

7. Откручиваем болты крепления корзины сцепления. Снимаем корзину и диск.
8. Если будет устанавливаться старая корзина, то делаем пометку маркером, как она стояла на маховике.
9. Проводим ревизию маховика сцепления. На маховике не допускается неравномерный износ, задиры, царапины и т.д. Также проверяем состояние выжимного подшипника, который остался на шлицах вала КПП, при ее снятии.

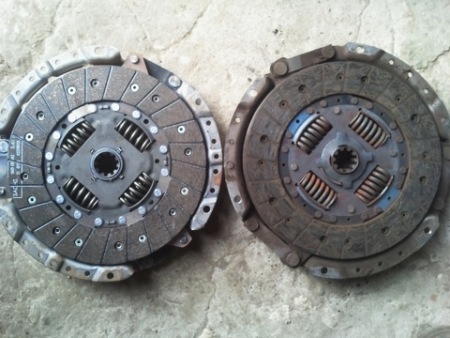

Внешний вид нового и изношенного сцепления, для сравнения.
10. Начинаем установку сцепления УАЗ Патриот в обратной последовательности, относительно разборки. Установку диска сцепления и корзины производим с помощью оправки, на которую нанизывается корзина с диском, а после закрепления этих деталей крепежом к маховику, она вытаскивается. Фактически оправка должна центрировать установку диска и корзины, чтобы вал со шлицами от КПП встал на место. Если у вас нет специализированной оправки, которая должна повторять размеры вала со шлицами на КПП, то можно поискать что-то подходящее.

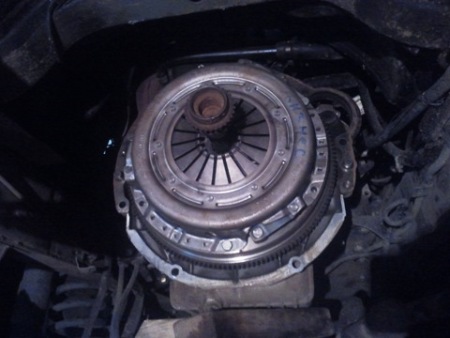

11. Корзина и диск сцепления УАЗ Патриот отцентрированы с помощью старого вала от КПП Москвича.

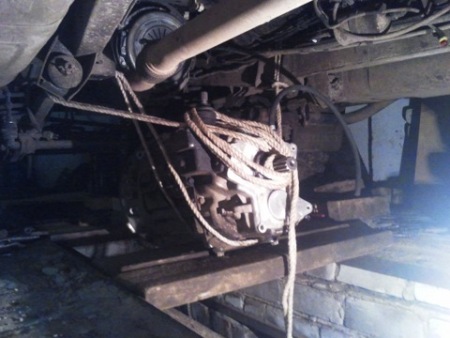

Теперь устанавливаем КПП на место. Поднимаем КПП с помощью веревок, перебросив их через раму.
12. Крепим КПП крепежом, который закручиваем также через удлинители.
13. Устанавливаем обратно рабочий цилиндр сцепления. Настраиваем его так, чтобы не было зазора, при начале хода штока рабочего цилиндра, то есть чтобы ход был сразу рабочий, а не холостой.
14. Наносим герметик на сопрягающие поверхности раздаточной коробки и КПП.
Остается поставить в обратной последовательности:
• Систему отработавших газов;
• Подключить штекеры;
• Установить поперечину;
• Установить кардан;
• Тросик ручника.
• Также необходимо залить масло коробки. Вот в принципе и весь процесс замены сцепления, с кратким описанием и фотографиями, на машине УАЗ Патриот.
Резюмируя вышенаписанное хотелось сказать о высокой трудоемкости, при замене сцепления на УАЗ Патриот.
Замена сцепления на УАЗ Patriot своими руками - видео
