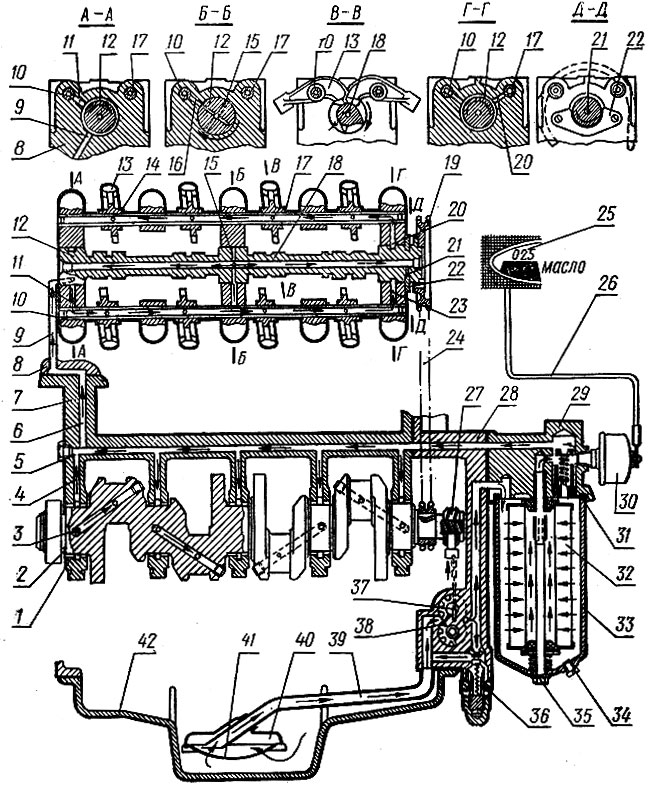

Система смазки двигателя комбинированная: под давлением и разбрызгиванием. В отличие от автомобиля "Москвич-408" в системе смазки "Москвича-412" отсутствует масляный радиатор. Циркуляция масла в системе создается масляным шестеренчатым насосом. В системе имеется предохранительный (редукционный) клапан 36, который отрегулирован на максимальное давление 4 - 5 кгс/см2.Система смазки двигателя автомобиля 'Москвич-412': 1 - вкладыш коренного подшипника; 2 - коленчатый вал; 3 - канал подвода масла к шатунному подшипнику; 4 - канал подвода масла к коренному подшипнику; 5 - главная масляная магистраль; 6 - канал подвода масла к головке блока цилиндров; 7 - блок цилиндров; 8 - головка блока цилиндров; 9 - канал подвода масла к задней опорной шейке распределительного вала; 10 - ось выпускных клапанов; 11- канал подвода масла в канал оси выпускных клапанов; 12 - распределительный вал; 13 - коромысло; 14 - канал для смазки ступицы коромысла; 15 - канал подвода масла во внутреннюю полость распредвала; 16 - канал подвода масла к средней опорной шейке распредвала; 17 - ось коромысел впускных клапанов; 18 - канал для смазки опорной пятки коромысел; 19 - ведомая звездочка привода газораспределительного механизма; 20 - канал подвода масла во внутреннюю полость оси впускных клапанов; 21 - канал подвода масла к упорному фланцу распредвала и на цепь; 22 - упорный фланец; 23 - канал подвода масла к передней опорной шайбе распределительного вала; 24 - втулочно-роликовая цепь; 25 - указатель давления масла; 26 - провод; 27 - привод масляного насоса; 28 - нижняя крышка картера привода газораспределительного механизма; 29 - крышка корпуса полнопоточного фильтра; 30 - датчик указателя, давления масла; 31 - перепускной клапан; 32 - фильтрующий элемент; 33 - корпус фильтра; 34 - пробка сливного отверстия; 35 - центральный болт; 36 - редукционный клапан; 37 - канал подвода к шестерням привода масляного насоса; 38 - масляный насос; 39 - трубка маслоприемника; 40 - маслоприемник; 41 - фильтрующая сетка маслоприемника; 42 - поддон картера.
Вентиляция картера принудительная с отсосом картерных газов через шланг, соединяющий установленный на крышке головки блока маслозадивной патрубок с воздушным фильтром. Для очистки газов имеется фильтр из капронового волокна, укрепленный на крышке маслозаливного патрубка.
Прокачка системы смазки двигателя москвич 412 - видео
Система смазки двигателя автомобиля 'Москвич-412': 1 - вкладыш коренного подшипника; 2 - коленчатый вал; 3 - канал подвода масла к шатунному подшипнику; 4 - канал подвода масла к коренному подшипнику; 5 - главная масляная магистраль; 6 - канал подвода масла к головке блока цилиндров; 7 - блок цилиндров; 8 - головка блока цилиндров; 9 - канал подвода масла к задней опорной шейке распределительного вала; 10 - ось выпускных клапанов; 11- канал подвода масла в канал оси выпускных клапанов; 12 - распределительный вал; 13 - коромысло; 14 - канал для смазки ступицы коромысла; 15 - канал подвода масла во внутреннюю полость распредвала; 16 - канал подвода масла к средней опорной шейке распредвала; 17 - ось коромысел впускных клапанов; 18 - канал для смазки опорной пятки коромысел; 19 - ведомая звездочка привода газораспределительного механизма; 20 - канал подвода масла во внутреннюю полость оси впускных клапанов; 21 - канал подвода масла к упорному фланцу распредвала и на цепь; 22 - упорный фланец; 23 - канал подвода масла к передней опорной шайбе распределительного вала; 24 - втулочно-роликовая цепь; 25 - указатель давления масла; 26 - провод; 27 - привод масляного насоса; 28 - нижняя крышка картера привода газораспределительного механизма; 29 - крышка корпуса полнопоточного фильтра; 30 - датчик указателя, давления масла; 31 - перепускной клапан; 32 - фильтрующий элемент; 33 - корпус фильтра; 34 - пробка сливного отверстия; 35 - центральный болт; 36 - редукционный клапан; 37 - канал подвода к шестерням привода масляного насоса; 38 - масляный насос; 39 - трубка маслоприемника; 40 - маслоприемник; 41 - фильтрующая сетка маслоприемника; 42 - поддон картера. Вентиляция картера принудительная с отсосом картерных газов через шланг, соединяющий установленный на крышке головки блока маслозадивной патрубок с воздушным фильтром. Для очистки газов имеется фильтр из капронового волокна, укрепленный на крышке маслозаливного патрубка.
