Замена плунжерной пары КАМАЗ 740

Содержание:
ТНВД предназначен для подачи в цилиндры двигателя в определенные моменты времени строго дозированных порций топлива под высоким давлением. На двигателях КамАЗ 740.11-240, 740.13-260, 740.14-300 применена система питания топливом разделенного типа, состоящая из топливного насоса высокого давления, форсунок, фильтров грубой и тонкой очистки, топливоподкачивающего насоса низкого давления, топливопроводов низкого и высокого давлений, топливных баков, электромагнитного клапана и факельных свечей электрофакельного пускового устройства.







Плунжерная пара КАМАЗ состоит из втулки и собственно плунжера, совершающего внутри втулки возвратно-поступательные движения. Плунжер представляет собой вытеснитель цилиндрической формы, причем его длина намного превышает диаметр. Интересно, что уплотнитель находится на втулке и во время работы механизма движется по поверхности плунжера, что, с учетом рабочего давления топлива в 200 МПа, обуславливает его сильный износ.

Нагнетание топлива во время рабочего хода плунжерной пары КАМАЗ совершается под действием специального кулачка, а процесс всасывания обеспечивается возвратной пружиной. Во втулке предусмотрено несколько отверстий, через которые во время нагнетания подается топливо, а в последующем через них же сбрасывается его излишек.



ТНВД автомобиля КАМАЗ-740 имеет V-образную форму и состоит из двух секций, в каждой из которых по четыре плунжерных пары. Кстати само слово плунжер происходит от английского plunge, то есть нырять.





Признаки неисправности ТНВД

Ремонт топливной аппаратуры автомобиля КАМАЗ может потребоваться в том случае когда:

• Динамика работы автомобиля начала проседать.

• Появились характерные звуки, в процессе работы двигателя автомобиля.

• В процессе работы на корпусе топливного насоса образовались подтеки.

• При работе автомобиля исчезает плавность хода, обороты двигателя могут меняться практически мгновенно.

• Увеличился расход топлива на 100 км пробега.

• Обороты двигателя не меняются в процессе нажатия на педаль газа.

• Топливо не попадает в насос.

Снятие ТНВД Камаз 740

• отсоединить тросики ручного управления рычагом останова двигателя и рычагом управления регулятором, тягу управления подачей топлива, трубопроводы подвода топлива к насосу, отводящий и дренажный трубопроводы и трубопровод от фильтра тонкой очистки топлива, трубку для подвода масла к насосу, масло отводящую трубку;

• вывернуть стяжной болт переднего фланца ведущей полумуфты, два болта ведомой полумуфты (для выворачивания болтов перевести их в удобное положение, провернув коленчатый вал ломиком за отверстия на маховике через люк картера сцепления);

• отсоединить трубопроводы, подводящие топливо к факельным свечам, трубопроводы высокого давления (снять их), трубку подвода воздуха к пневмоцилиндру вспомогательного тормоза;

• вывернуть четыре болта крепления топливного насоса;

• снять насос.



Разборка ТНВД Камаз 740

• вывернуть винты крепления задней крышки регулятора частоты вращения и снять крышку в сборе с насосом низкого давления;

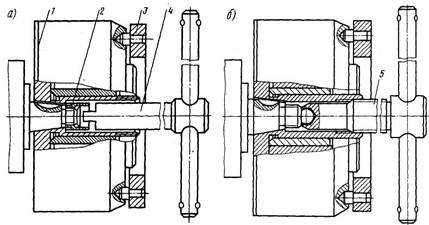

• снять автоматическую муфту опережения впрыска топлива, используя приспособление И-801.16.000. Сначала отвернуть гайку 2 (рис. а) крепления муфты. Для этого вставить отвертку 4 в паз гайки и, удерживая муфту 1 от вращения, ключом 3 отвернуть гайку. Затем, вворачивая в муфту съемник 5 (рис. б), снять муфту;



Использование приспособления И-801.16.000: а - для отворачивания гайки крепления муфты, опережения впрыска топлива; б - для снятия муфты

• распломбировать и вывернуть винты крепления защитных кожухов секций ТНВД и снять кожуха;

• распломбировать и вывернуть болты крепления верхней крышки регулятора и снять крышку;

• вынуть ось рычага регулятора и снять рычаг регулятора с рычагом муфты грузов, муфтой, пружиной регулятора и рычагом пружины;

• снять стопорное кольцо и державку грузов в сборе;

• вывернуть пробки реек, вынуть втулки реек, затем сами рейки, предварительно расстопорив их;

• отвернуть гайки крепления секций ТНВД, снять стопорные шайбы штуцеров секций и вынуть секции ТНВД и толкатели плунжеров;

• расшплинтовать и отвернуть гайки и, используя съемник И-801.26.000, снять эксцентрик привода насоса низкого давления, ведущую шестерню регулятора и промежуточную шестерню;

• снять второй подшипник с оси промежуточной шестерни;

• выбить шпонки с носка и хвостовика кулачкового вала, снять крышку заднего подшипника, вынуть кулачковый вал в сборе с подшипниками и снять крышку переднего подшипника;

• используя съемник И-801.30.000, снять подшипники с кулачкового вала;

• секции ТНВД и топливоподкачивающий насос низкого давления разобрать в приспособлении И-801.20.000. Для выпрессовки нагнетательного клапана секции ТНВД использовать приспособление И-801.21.000.

Сборка и установка ТНВД

Сборку ТНВД необходимо проводить в обратном порядке. Для установки подшипников на кулачковый вал использовать приспособление И-801.27.000. Подбором регулировочных прокладок под крышкой переднего подшипника кулачкового вала необходимо обеспечить свободный ход вала не более 0,1 мм.



Для установки ТНВД:

• провернуть коленчатый вал до положения, соответствующего началу впрыска топлива в первом цилиндре (фиксатор находится в зацеплении с маховиком), при этом метка I на заднем фланце ведущей полумуфты привода должна находиться вверху;

• установить насос на двигатель, совместив при этом метки II на корпусе насоса и муфте опережения впрыска топлива;

• затянуть болты крепления насоса;



Порядок затяжки болтов крепления, топливного насоса высокого давления

• не нарушая взаимного расположения меток, затянуть верхний болт ведомой полумуфты привода, переставить фиксатор в мелкий паз, провернуть коленчатый вал на один оборот и затянуть второй болт ведомой полумуфты. Затянуть стяжной болт переднего фланца полумуфты;

• установить крышку люка картера сцепления;

• подсоединить трубопроводы высокого давления, маслоподводящую и маслоотводящую трубки, трубку подвода воздуха к пневмоцилиндру вспомогательного тормоза, трубопроводы низкого давления, тягу управления подачей топлива, тросики ручного управления рычагом останова и рычагом управления регулятором.

После установки ТНВД пустить двигатель и болтом отрегулировать минимальную частоту вращения холостого хода, которая не должна превышать 600 об/мин.
