Все уже знают наверняка историю, что требования по объёму двигателей для "дакаровских" гоночных грузовиков постоянно менялись и было принято решение ограничить их на уровне 13 литров (сейчас пока можно применять 16-литровые). "КАМАЗ-мастер" стал испытывать несколько разных вариантов двигателей с такими объёмами, и остановился в итоге на 13-литровых американских моторах Cummins QSZ13, собираемых по лицензии… в Китае. Когда мы были на базе команды в декабре 2016-го, то как раз застали момент, когда на моторном стенде испытывали такой агрегат.Технические характеристики КАМАЗ Мастер 2018
| МОДЕЛЬ | КАМАЗ-4326, ГАЗОДИЗЕЛЬНЫЙ |
| КОНСТРУКЦИЯ ДВИГАТЕЛЯ | Модель Liebherr D9508 |
| Тип | дизельный с турбонаддувом и промежуточным охлаждением |
| Рабочий объем / вместительность газовых баллонов | 1000 л./356 л. |
| Макс. мощность в кВт (л.с)/при об/мин | 1 - 700(950)/2400 |
| Расположение и число цилиндров | V-образный, 8 |
| Расход топлива на 100 км, дизельное топливо/газ асфальт/бездорожье: 60-120 л | 20-30 л/ 10-15 куб. м 60-120 л/ 25-50 куб. м |
| СЦЕПЛЕНИЕ | ZF MFZ430 |
| Тип | фрикционное, сухое, однодисковое |
| Привод | гидравлический, дистанционный |
| КОРОБКА ПЕРЕДАЧ | ZF 16S251 |
| Тип | механическая, синхронизированная, 16-тиступенчатая |
| РАЗДАТОЧНАЯ КОРОБКА | ZF VG2000 |
| Тип | механическая, 2-хступенчатая |
| ПОДВЕСКА | |
| Тип | зависимая, рессорная |
| Тип применяемых элементов | малолистовая рессора, газонаполнительные амортизаторы |
| ТОРМОЗНАЯ СИСТЕМА | Привод пневматический с электронным управлением (EBS) |
| Тип тормозных механизмов | барабанные |
| КОЛЕСА И ШИНЫ | |
| Тип колеc | дисковые алюминиевые с системой регулирования давления |
| Шины | «Continental», 14R20 164/160K HCS |
О газовом КАМАЗе
На обновленном спортивном грузовике, использующем в качестве топлива EcoGas, установлен новый двигатель, рабочий объем которого составляет 16л. Это на 2,3 л меньше, чем в предыдущей версии автомобиля. Несмотря на то, что максимальная мощность грузовика снизилась на 5%, крутящий момент сохранился на прежнем уровне – 4000 Нм. Газодизельный двигатель оснащен турбонаддувом с промежуточным охлаждением воздуха, что позволяет повысить мощность мотора при одновременном снижении потребления топлива благодаря увеличению количества подаваемого в цилиндры воздуха. Претерпело модернизацию и газовое оборудование спортивного КАМАЗа: на новой версии установлено оборудование третьего поколения, что позволило снизить общую массу автомобиля.Топливо
Грузовик оборудован четырьмя 89-литровыми баллонами польской фирмы Stako с топливом EcoGas. В сумме они вмещают 80 кубометров природного газа, которых в гонке хватает примерно на 340-350 км. Баллоны изготовлены из алюминия (толщина 5-мм), снаружи – композитные материалы (кевлар) толщиной 10 мм. Один пустой баллон весит 35 кг. Основной топливный бак вмещает 1000 литров дизельного топлива. Запас хода автомобиля составляет почти 1500 км, что на 500 км больше при использовании только дизельного топлива. При работе в газодизельном цикле топливная смесь состоит на 70% из дизельного топлива и на 30% из EcoGas подаваемого во впускной коллектор. Так как температура воспламенения природного газа почти вдвое выше, чем у дизеля, сначала на такте впуска в камеру сгорания подается газо-воздушная смесь, которая воспламеняется в конце такта сжатия, в момент впрыска основной (так называемой запальной) порции дизтоплива. У такой схемы есть ряд плюсов. Когда природный газ заканчивается, двигатель продолжает работать в своем обычном режиме, то есть исключительно на дизельном топливе. И в отличие от переделанных для работы только на газе дизельных двигателей, не надо снимать штатную топливную аппаратуру и заменять ее на систему зажигания со свечами вместо форсунок.

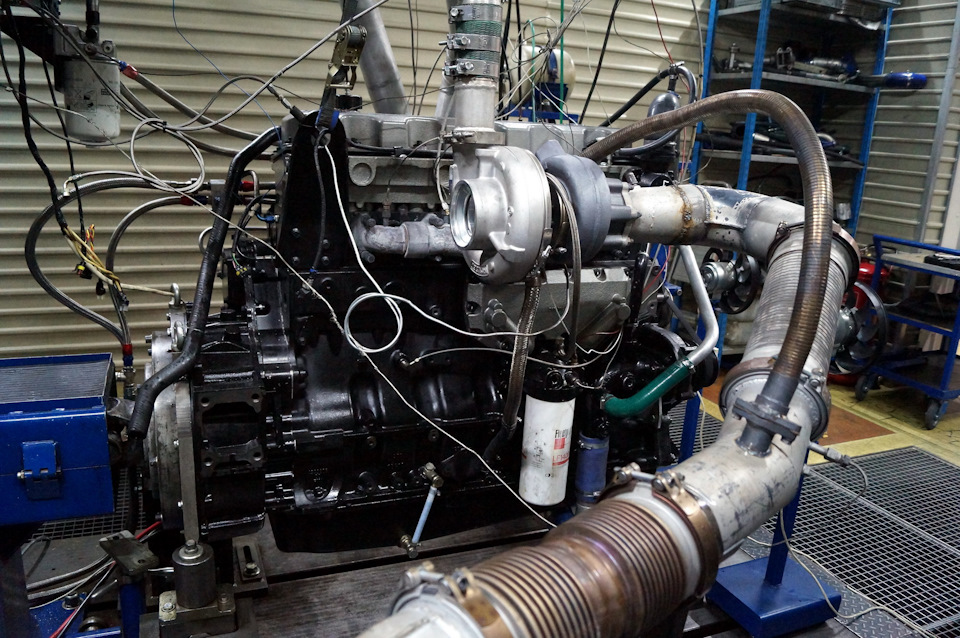

Двигатель Cummins 6-цилиндровый, рядный, может применяться как на капотных, так и на бескапотных гоночных КАМАЗах

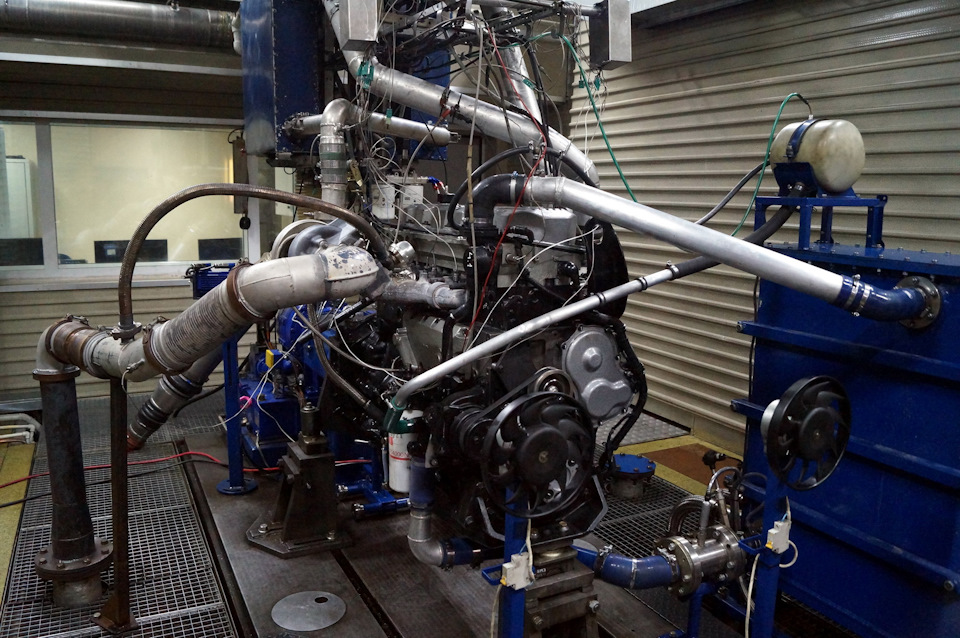

Данный стенд позволяет моделировать самые разнообразные режимы работы, в том числе имитирующие реальную эксплуатацию, задавать повышенные нагрузки и т.п. Так вот, испытателям понравилось, как вёл себя "базовый" двигатель Cummins QSZ13 в сложных режимах. И было решено заняться его форсировкой, и затем испытать в гоночных условиях. Мой коллега avalanche уже этой осенью побывал на базе и выяснил, что пока такой стоит только на машине экипажа Дмитрия Сотникова. Остальные продолжают использовать 16-литровые Liebherr, которые вскоре окажутся вне закона.
Краткое напоминание вопроса для тех, кто пропустил. Напомню, в 2012-м на топовых грузовиках "КАМАЗ-мастера" в последний раз использовался двигатель V8 ТМЗ-7Э846.10 (Тутаевского моторного завода), рабочим объёмом 18,5 литров, мощностью 850 л.с. и с крутящим моментом 2700 Нм, при снаряжённой массе грузовика в 9300 кг. Двигатель команде нравился, надёжный был, хоть и устаревший.
Характеристики двигателя ТМЗ-7Э846.10
Тип двигателя: дизель, 8-цилиндровый, 4-тактный с V-образным расположением цилиндров (угол развала 90°), направление вращения коленчатого вала - правое, с турбонаддувом, с промежуточным охлаждением наддувочного воздуха. Диаметр цилиндра 140 мм, ход поршня – 140 мм. Система охлаждения жидкостная, водомасляный радиатор встроен в двигатель. Устанавливается на: Двигатель для спортивных автомобилей «КамАЗ-Мастер» и «МАЗ-СПОРТ», участвующих в ралли-рейдах.
ТМЗ-7Э846.10
| Число и расположение цилиндров | V8 | |||
| Диаметр цилиндра, мм | 140 | |||
| Ход поршня, мм | 140 | |||
| Рабочийобъемцилиндров,л | 17,24 | |||
| Мощность, кВт(л.с.) | 700 (952) | |||
| Частота вращения, об/мин | 2500 | |||
| Максимальный крутящий момент,Н·м(кгс·м) | 3430 (350) | |||
| Частота при максимальном крутящем моменте, об/мин | 1500-1800 | |||
| Минимальный удельный расход топлива, г/кВт·ч(г/л.с.·ч) | 207 (152) | |||
| Номинальный удельный расход топлива, г/кВт·ч(г/л.с.·ч) | 230(170) | |||
| Габариты, мм Д*Ш*В | 1450×1100×1250 | |||
| Масса, кг | 1350 | |||

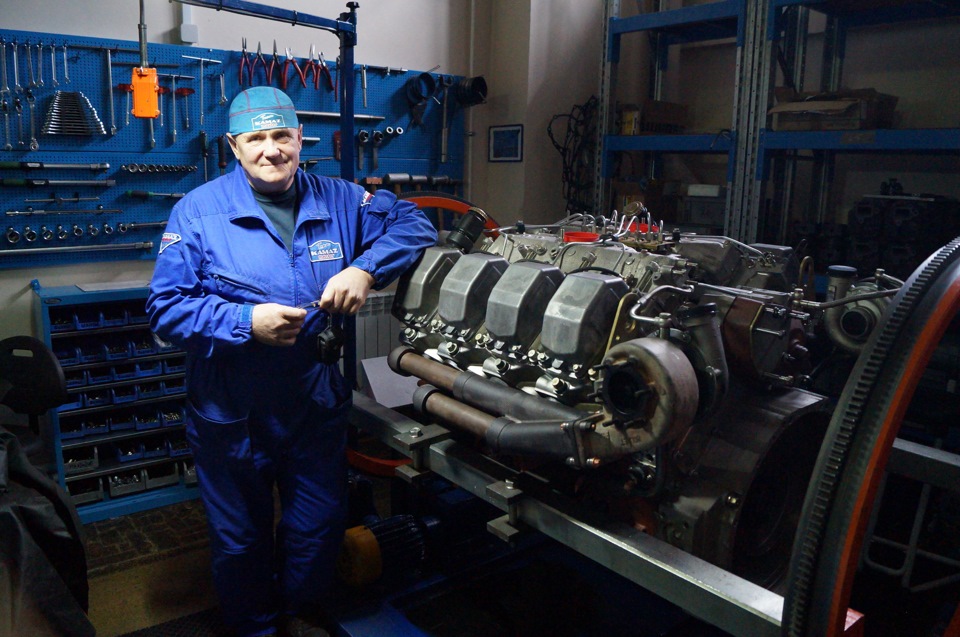

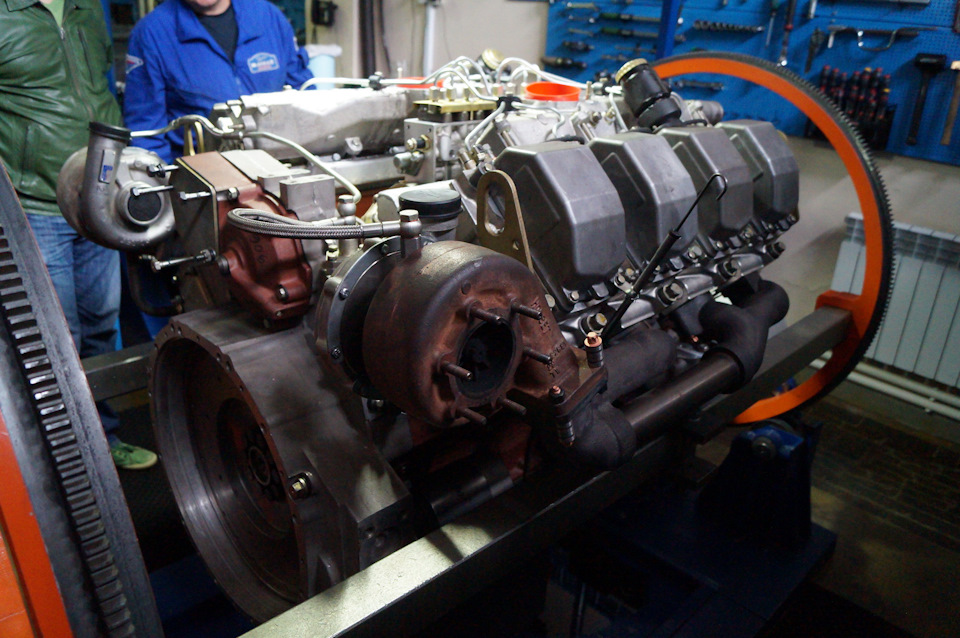

Так выглядит мотор ТМЗ на стенде. В последнее время его использовали на машине экипажа Сергея Куприянова в рейдах Africa EcoRace и Шёлковый путь в газо-дизельном варианте. Но сейчас газо-дизельная машина перейдёт на Liebherr.

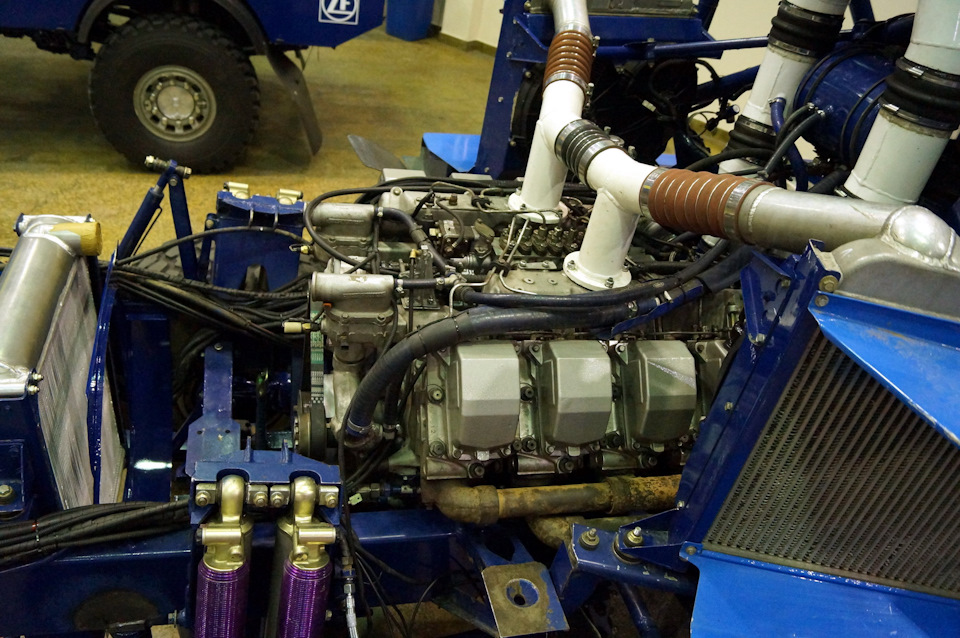

А вот так двигатель ТМЗ выглядит на своём рабочем месте.
С 2013 года техтребования изменились. Максимальный рабочий объём не должен был превышать 16 литров. Тогда был найден вариант с швейцарско-немецким тракторным силовым агрегатом Liebherr D9508 V8. Причём его доводку до гоночных кондиций осуществляли непосредственно в Набережных Челнах, на базе команды. В итоге официальные характеристики КАМАЗа 4326 с ним таковы: рабочий объём 16 литра, мощность 920 л.с., крутящий момент 4000 Нм, при снаряжённой массе машины 8900 кг.
Хотя, по признанию сотрудников коллектива, с "Либхерром" им пришлось помучаться, и вначале его надёжность не устраивала, но потом смогли довести до нужных кондиций. И вновь коллектив из Татарстана стал побеждать, хотя сделать это становилось всё сложнее, менялся и характер трассы в "Дакаре", в сторону упрощения. В 2016-м первое место было упущено, но уже в 2017 челнинцы смогли вернуться на вершину, и снова победить!

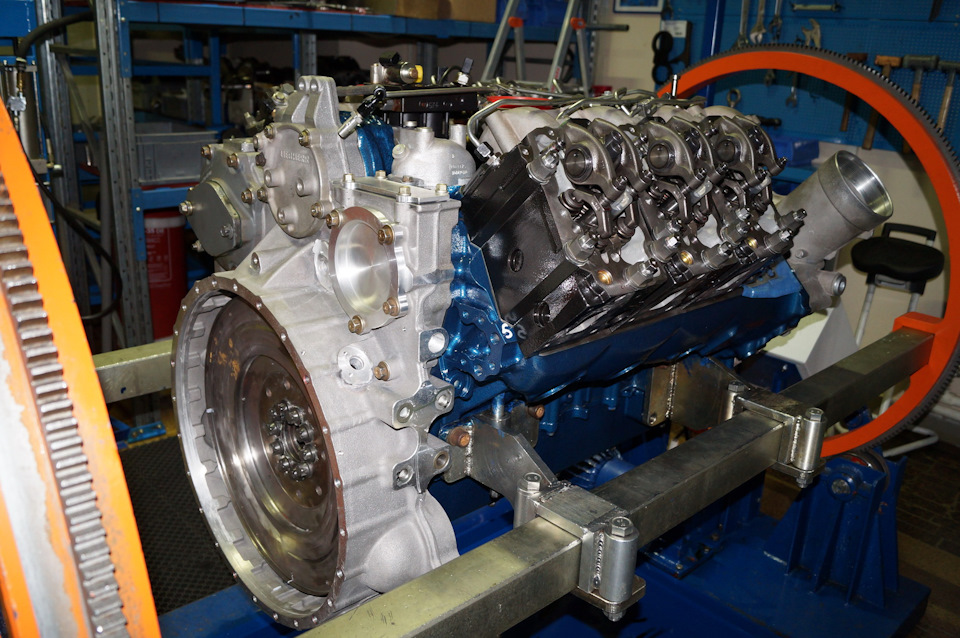

Liebherr D9508 на стенде
А тем временем организаторы "Дакара" решили на гонку 2017 года снова ограничить объём моторов, на этот раз — не более 16 литров. Команде снова пришлось вкладываться в доработку двигателя Liebherr, чтобы уменьшение объёма не сильно повлияло на характеристики.
Следующий шаг — на "Дакар" решено допускать грузовики с максимум 13-литровыми силовыми агрегатами. В этом случае оказывается за бортом Liebherr, в доработку которого был вложен не один миллион долларов.
Кстати, именно специалисты Liebherr помогают в разработке новой линейки шестицилиндровых рядных турбодизелей «КАМАЗ P6» для серийных КАМАЗов. На серийном моторе обещают с рабочего объема 12 литров снимать до 750 лошадиных сил. Но для гоночных условий его пока не применяют. Не могу сказать — или он не очень подходит для этого, либо просто ещё не готов. Вообще на моторную тему ещё будут не раз появляться новости из стана "КАМАЗ-мастер", только успевай следить.
В прошлом году на большое автошоу Kazan City Racing 2016 КАМАЗ-мастер привозил как капотную, так и бескапотную машину. В этом году капотник особенно не светят, сыроват оказался, и людям не нравится использование кабины от Mercedes Benz Zetros. Это уже совсем не КАМАЗ говорят.
P.S. А вообще тенденция уменьшения рабочих объёмов двигателя повсеместная в топовых автоспортивных турнирах, возьмите хоть Формулу-1, мировые ралли и ралли-кросс, и т.д. Это общий тренд, и дело не только в бесконечных победах "КАМАЗ-мастера" в "Дакаре". Другое дело, что при составлении новых техрегламентов должны быть какие-то внятные сроки — за сколько их объявлять, как долго они будут действовать и т.п.
