Двигатель ВАЗ 2130
- Содержание:
- Характеристики ВАЗ 2130
- Неисправности ВАЗ 2130
- Особенности конструкции
- В каких авто использовался?
- Тюнинг мотора ВАЗ 2130
- Турбо на ВАЗ 2130
- Слабые места
- Ремонтопригодность
- ВАЗ 2130 поломки и проблемы двигателя | Слабые стороны VAZ мотора - видео
- Ремонт мотора ВАЗ 2130 - видео
Проектировался двигатель 2130 производителем АвтоВАЗ под конкретные задачи. Необходимо было увеличить мощность для тяжелых отечественных внедорожников с мощным несущим кузовом. За основы был взят мотор 21213 (блок цилиндров), ГБЦ от 21011 с увеличенной ступенчатым фрезерованием камерой сгорания, объем которой стал 34,5 см3 (размеры 5 х 8,1 см, соответственно).
Характеристики ВАЗ 2130
| Изготовитель | АвтоВАЗ |
| Марка ДВС | 2130 |
| Годы производства | 1993 – … |
| Объем | 1774 см3 (1,8 л) |
| Мощность | 61,3 кВт (82 л. с. карбюратор или 84,7 л. с. инжектор) |
| Момент крутящий | 130 Нм (на 3200 об/мин) |
| Вес | 122 кг |
| Степень сжатия | 9,4 |
| Питание | карбюратор/инжектор |
| Тип мотора | рядный |
| Зажигание | бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 2 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | каналы равнодлинные |
| Выпускной коллектор | от 21214 |
| Распредвал | от 21213 |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 82 мм |
| Поршни | от 21213 |
| Коленвал | сталь |
| Количество подшипников коренных | 5 |
| Ход поршня | 84 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-3 |
| Расход топлива | трасса – 9,7 л/100 км смешанный цикл 12,1 л/100 км город – 16,5 л/100 км |
| Расход масла | 0,7 л/1000 км |
| Моторное масло для 2130 | 5W-30 и 10W-40 |
| Объем масла моторного | 3,75 л |
| Температура рабочая | 95° |
| Ресурс мотора | заявленный 80000 км реальный 150000 км |
| Регулировка клапанов | гайки и щупы |
| Система охлаждения | принудительная, антифриз/тосол |
| Количество ОЖ | 10,7 л |
| Помпа | 21073-1307011 |
| Свечи на 2130 | А17ДВР |
| Зазор между электродами свечи | 0,5-0,7 |
| Привод ГРМ | цепь двухрядная |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | номер по каталогу 90915-10001 замена 90915-10003, с обратным клапаном |
| Маховик | 6,675 кг |
| Болты крепления маховика | М10х1,25 мм, длина 26 мм, проточка 11 мм |
| Маслосъемные колпачки | Corteco |
| Компрессия | давление в цилиндрах от 11 бар |
| Обороты ХХ | 700 – 750 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 18 Нм маховик – 88 Нм болт сцепления – 19 Нм крышка подшипника – 59 Нм (коренной) и 25 + 90° (шатунный) головка цилиндров – три стадии 29 Нм, 49 Нм и 90° |
Ресурс 2130:
1. По данным завода – 80 тыс.км
2. На практике – 150-180 тыс.км
Двигатель устанавливался на:

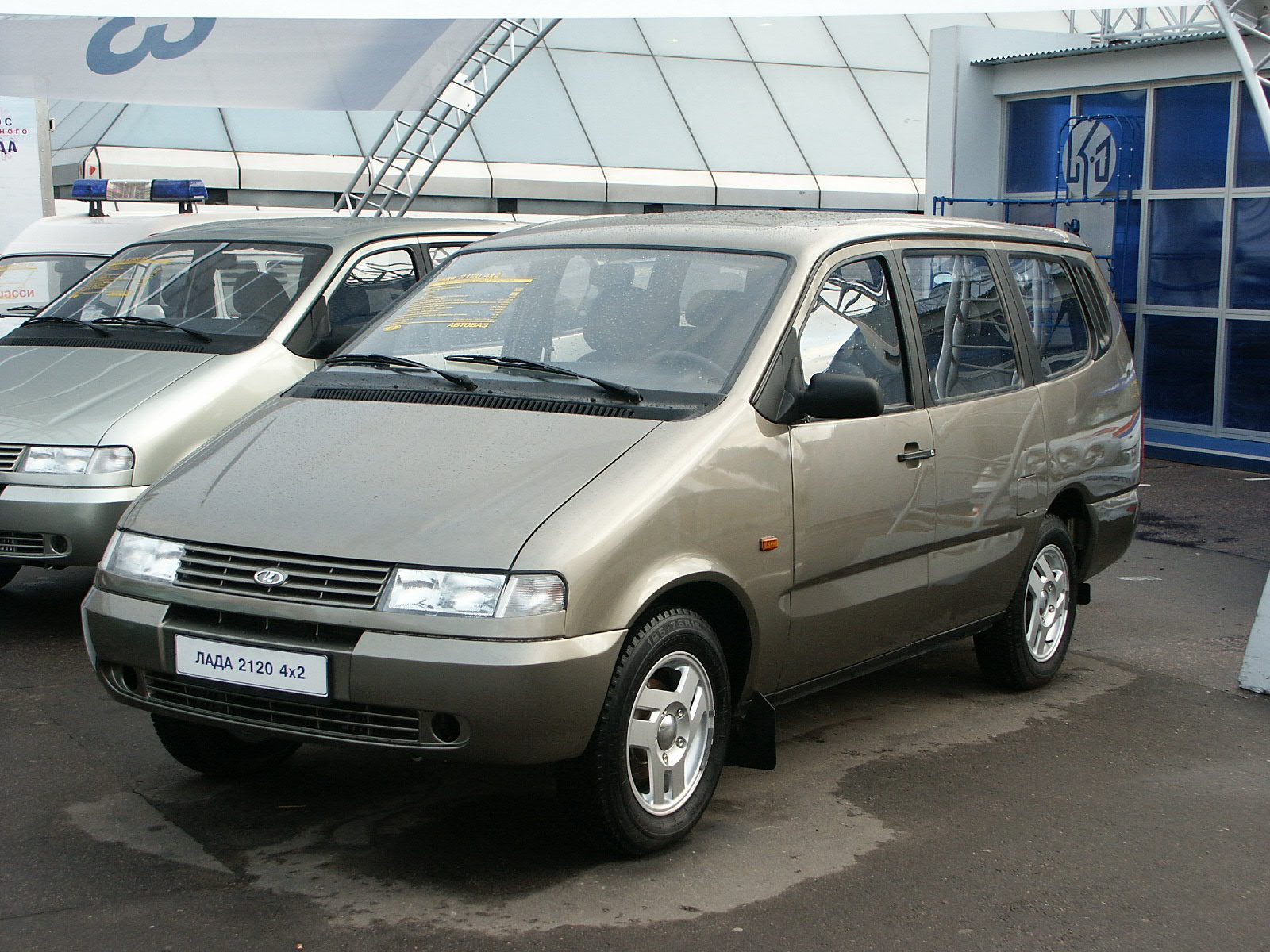

ВАЗ 2120 «Надежда»
ВАЗ 2121 «Нива»

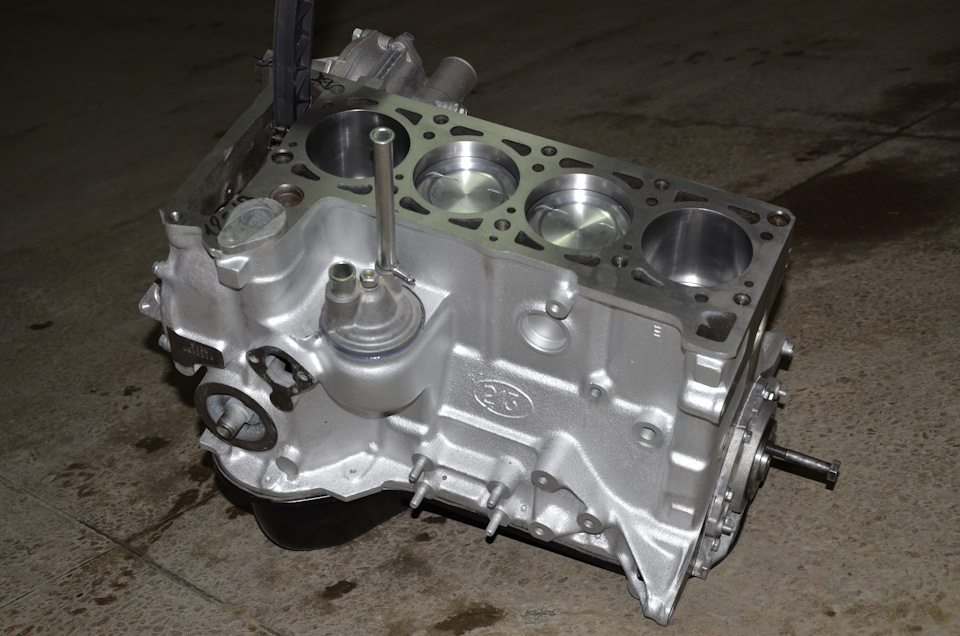

Двигатель ВАЗ 2130 1,8 л. карбюраторный/инжекторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм 2130 имеет цепной привод. Двигатель относится к так называемой «классической» серии с высоким блоком. По сравнению с нива блоком 21213, блок двигателя ВАЗ 2130 выше на 1,3 мм, благодаря этому появилась возможность поставить коленвал с ходом поршня 84 мм и получить объем 1,8л.
Неисправности ВАЗ 2130
Начнем с масла, несвоевременная замена масла в двигателе или экономия и использование масла низкого качества, приводит к тому, что после пробега 60000 км диаметры цилиндров увеличатся на 0,15мм, забудьте о дешевых маслах. Кроме того, часто бывает, что двигатель ваз 2130 ест масло, более литра на 1000км. В этом случае замеряем компрессию, исходя из этого определяем клапана приехали или кольца или что либо еще. На двигателях имеет место проблема повышенного износа распредвала, болезнь всех жигулей. Как и все предыдущие жигулевские моторы, этот двигатель ваз 2106 нуждается в регулировке клапанов, примерно раз в 7-10 тыс.км, громкий стук при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте говорит именно об этом. Говорить о звуках и стуках в моторах шестерок можно вечно, кроме вышеупомянутых клапанов, к основным причинам шума в двигателе ваз 2130 относится и детонация, почему детонирует двигатель — низкооткановое топливо, нагар в камере сгорания и неверная установка зажигания, регулируете зажигание, льете нормальный бензин и проблема исчезает. Стучит двигатель ваз 2106 издавая металлический звук? Это поршневые пальцы или шатунные подшипники, нужно срочно ехать в сервис. Звук появляется во время прогрева мотора и похож на стук посуды из глины? Проблема в поршнях, неспеша можно доехать до сервиса. Стук в двигателе ваз 2106 раздающийся из нижней части мотора одновременно с падением давления масла говорит о проблеме с коренными подшипниками, глушим машину и едем в сервис на буксире. Если шум больше похож на скрип в двигателе ваз 2106, смотрите на успокоитель и натяжитель цепи грм, если скрежет со стуком — подшипник помпы. Неустойчивая работа двигателя ваз 2130 обычное дело на карбюраторных машинах, чистите жиклеры карбюратора. Если глохнет двигатель на холостом ходу, при этом обороты холостого хода отрегулированы нормально, регулируйте воздушную заслонку. Если глохнет на ходу, причина в системе питания или зажигания. Едем дальше, ваш двигатель 2130 греется или кипит? Проверяем термостат (сэкономили и купили барахло?), радиатор (забит или нет), возможно воздух в системе охлаждения, это основные моменты вызывающие перегрев. Владельцы, особенно те, кто купил машину впервые, часто кричат почему троит двигатель ваз 2130? Назову основные причины: неверно отрегулировали клапана, прогорел клапан, прокладка гбц вышла из строя, об этом подскажет скачущая температура охлаждающей жидкости, повышенная дымность из выхлопной системы (белый дым). К причинам троения мотора относится и низкооктановый бензин, неверно отрегулированный карбюратор, этот же карбюратор может стать причиной, по которой дергается двигатель ваз 2130, но если холостые держит, смотрите систему зажигания. Хочу добавить по поводу дымности, сильно дымит двигатель? Это маслосъемные кольца или сальники клапанов, везите машину в сервис и настраивайтесь на капремонт.Обрыв привода ГРМ гарантированно приводит к загибу клапанов, потому состояние цепи следует контролировать постоянно. Производитель АвтоВАЗ не рекомендует использовать воду внутри системы охлаждения, даже летом.
Ок, с этим разобрались, теперь обратите внимание на подушки двигателя они могут стать причиной вибрации мотора, если подушки износились езжайте на СТО для их замены. Кроме того причиной вибрации двигателя может стать дисбаланс коленвала и карданного вала, разные поршни и другие менее распространненые причины. Все это диагностируется и устраняется в условиях сервиса.
Иногда задают интересный вопрос: что делать когда заклинил двигатель ваз? Однозначного ответа здесь нет, вскрытие покажет. Везите авто в сервис, мастер на месте определит причину и будьте готовы расстаться с хорошей суммой денег.
Все вышеизложенные проблемы актуальны для всего классического семейства моторов 1,7л. и 1,8л.
Особенности конструкции
Традиционно для производителя АвтоВАЗ двигатель 2130 частично собран из деталей и узлов, выпускавшихся на тот момент моторов, а недостающие комплектующие создавались с нуля, применялись в более поздних версиях ДВС. Особенностями конструкции в данном случае являются: ➤ два варианта – карбюраторный, инжекторный; ➤ блок цилиндров – от 21213, но увеличенный на 1,3 мм в высоту; ➤ головка блока цилиндров – от 21011, но камеры сгорания увеличены до размера 53 х 81 мм (две ступеньки, выполненные фрезерованием); ➤ поршневая группа – от 21213 без изменений; ➤ шатуны – от 21213; ➤ привод ГРМ – цепь двурядная роликовая и успокоитель от 2103, натяжитель от 21213; ➤ распредвал – от 21213; ➤ коленвал – сталь, ковка, посадочные места, как у 21213, но радиус ➤ кривошипа увеличен до 41,9 мм; ➤ карбюратор Солекс или распределенный попарно-переменный инжекторный впрыск топливной смеси. При обслуживании мотора вначале актуальная информация, какое масло лить по вязкости. Для 90% двигателей АвтоВАЗ допускаются варианты 5W30 – 15W40. Затем для обеспечения высокого ресурса смазки, необходимо знать, какое масло лучше у отдельных производителей. Учитывая характеристики двигателя и экономию эксплуатационного бюджета, специалисты рекомендуют Лукойл, Мобил, Зик и Роснефть.В каких авто использовался?
С момента создания по настоящее время мотор 2130 становился силовым приводом следующих автомобилей опытного производства ОПП АвтоВАЗ: • 2121 Нива (до 2006 года), Лада 4х4 (после 2006 года) – трехдверный внедорожник; • Lada 4?4 5D – пятидверный внедорожник; • 2120 Надежда – минивэн семиместный; • 2129 Кедр – трехдверный удлиненный внедорожник; • 2130 Кедр-2 – продолжение серии с измененным салоном; • 2131СП – «Скорая помощь»; • 213102 Лада Бронто – инкассаторский бронемобиль; • Lada 4[4 Pickup – пикап на базе Кедра; • 1922-50 Lada Бронто Марш-Лонг – снегоболотоход; • 2123 Шеви-Нива – компактный внедорожник; • 2328 Волк – укороченный двухместный пикап; • ФВК-2302 Бизон – двухместный пикап на деревянной платформе с усиленной подвеской (рессоры).
Тюнинг мотора ВАЗ 2130
С сохранением заявленного производителем ресурса двигатель 2130 можно формировать до 120 л. с. В принципе потенциал мотора позволяет обеспечить мощность 200 л. с., однако в этом случает тюнинг получается слишком дорогим, резко увеличиваются эксплуатационные расходы. Классический тюнинг производится по схеме: ✔ расточка цилиндров до 84 мм – межцентровой размер это позволяет без снижения прочности блока; ✔ использование кленвала с ходом поршня 86 – 90 мм – необходим подбор поршней со смещенным пальцем и коротких шатунов; ✔ доработка коллекторов – «паук» на выпуске, шлифовка внутренних поверхностей впускного тракта; ✔ Установка более злого распредвала; ✔ Расточка каналов головки блока цилиндров. Например, тюнинг расточкой цилиндра до 84 мм с сохранением КШМ позволит увеличить объем до 1.9 л. При дополнительном увеличении хода поршня до 88 мм объем повысится до 2,0 л моментный тракторный мотор. Данный блок с расточенными каналами ГБЦ, легким маховиком и клапанами без усилий позволяет снять порядка 100 л.с. А используя широкоизвестный распредвал Нуждин 10,5 и доработанный карбюратор (увеличенные диффузоры) имеем конфигурацию с отдачей более 105 л.с. При объеме 1,9 с валом Нуждин 11,2 получаем около 110 л.с.Таким образом, ДВС 2130 действительно улучшил эксплуатационные характеристики взятого за основу мотора 21213. Повысился крутящий момент, причем на малых оборотах, улучшилась приемистость. Возможна дополнительная модернизация ДВС за счет заложенного потенциала.
Турбо на ВАЗ 2130
За счет относительно небольшой степени сжатия, мотор можно надуть без возни по снижению степени сжатия. Берем готовый турбокит, либо сами собираем и ставим на стандартный мотор. Чтоб мотор жил долго и счастливо, дуть не больше 0,5-0,6 бар. В чем преимущества турбины… момент, турбина даст крутящий момент, а это именно то, что надо на внедорожнике. В чем минусы турбины на ниве, высокая стоимость реализации проекта. Если вы установили двигатель 2130 на классику и цель постройки скорость, тогда нужна турбина высокого давления и в целом, потребуется дорогостоящая(дороже автомобиля) комплексная доработка, так же вы всегда будете упираться в 8 клапанную ГБЦ, гораздно эффективнее сделать свап мотора 2112 или 21126 и без проблем отжимать 150-200-250++ л.с.Слабые места
К слабым местам относится склонность ДВС к перегреву. Чаще всего причиной являются забитые грязью соты радиатора. Не станет лишним в этом случае проверить работу термостата и водяного насоса. Большой расход масла. Производитель установил норму в 700 гр. на тысячу км. На практике эта норма чаще всего превышается. Расход более 1 литра на тысячу говорит о возникшем масложоре – требуется диагностика на СТО. О низком ресурсе привода ГРМ уже говорилось. Опасность растяжения цепи кроется не только в загибе клапанов, но и в разрушении поршней. Поршни после встречи с клапанами Еще одна серьезная недоработка – преждевременный износ распредвала. Для мотора характерной чертой является повышенная шумность его работы. Несмотря на имеющиеся слабые места и низкий ресурс пробега, ДВС ВАЗ-2130 может служить долго. Для этого нужно всего лишь организовать правильный уход за двигателем.Ремонтопригодность
Все автовладельцы отмечают высокую ремонтопригодность мотора. Восстановить его работоспособность можно даже в гаражных условиях. Поиск запчастей затруднений не вызывает. Они в достаточном количестве и ассортименте имеются в любом специализированном магазине. Единственная неприятность, которая может случиться при выборе деталей для ремонта, это возможность нарваться на подделку. Рынок буквально наводнен контрафактной продукцией, особенно из Китая. Перед серьезным капитальным ремонтом двигателя в полном объеме следует рассмотреть вариант приобретения контрактного ДВС. Проблем с его поиском не возникает. Несмотря на низкий ресурс пробега двигатель ВАЗ-2130 показал хорошие эксплуатационные результаты и высокую ремонтопригодность. Надежность мотора не подлежит сомнению, поскольку имеется возможность увеличения ресурса пробега и модернизации (тюнинга).ВАЗ 2130 поломки и проблемы двигателя | Слабые стороны VAZ мотора - видео
Ремонт мотора ВАЗ 2130 - видео
