Трактор ЮМЗ-6: характеристики, устройство, ремонт
- Содержание:
- Назначение трактора ЮМЗ-6
- Плюсы и минусы трактора
- Двигатель
- Трансмиссия
- Ходовая часть
- Гидравлика
- Электрика
- Кабина
- Технические характеристики трактора ЮМЗ-6
- Модификации
- Регулировка сцепления
- Регулировка клапанов
- Достоинства и недостатки трактора ЮМЗ-6 - видео
- Первый беспилотный трактор ЮМЗ. Разработка украинского фермера - видео
- Чем тракторы МТЗ-80 отличаются от ЮМЗ-6 - видео

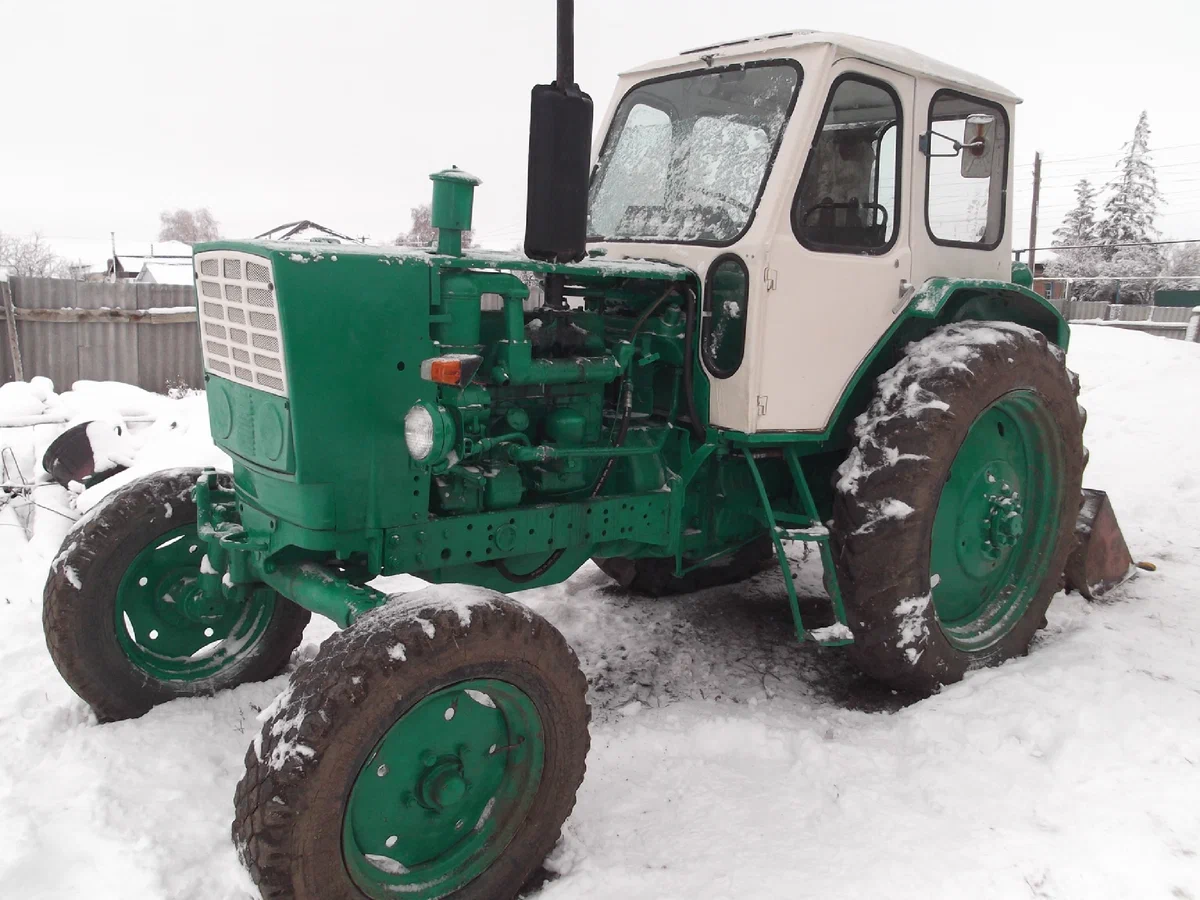

Трактор ЮМЗ-6 – универсальная колесная машина с тяговым усилием 1,4 тонны. Сейчас данный агрегат уже не производят – последний экземпляр сошел с конвейера еще в 2001 году (а первый – в 1966 году). Трактор был призван помогать в сельскохозяйственных работах, в чем весьма преуспел, заслужив звание легенды советского агропрома. Многие экземпляры успешно работают и по сей день.Агрегат был разработан на Южном машиностроительном заводе (Украина, Днепропетровск) на базе трактора МТЗ-5. Завод этот в прошлом работал на оборонную промышленность, и его продукция (в том числе и трактора) славилась высокой надежностью. Правила военной приемки были строгими. Модель ЮМЗ-6 оказалась удачной, и через 2 года предприятие выпустило уже сто тысяч экземпляров. Компоновка трактора является классической, с полурамой, на которой находятся передний мост и дизельный четырехтактный двигатель. Кабина располагается в задней части агрегата.
За всё время, что производился данный трактор отечественного производства, было создано несколько модификаций (в том числе экскаватор и бульдозер).Назначение трактора ЮМЗ-6
Трактор приспособлен для работы в большом температурном диапазоне. Он отлично запускается на сорокаградусном морозе (предельная температура) и выдерживает жару до плюс сорока. Кроме сельхозработ широкого профиля, он используется на производстве, в строительстве, при выполнении коммунальных работ, а также как транспортное средство. Прикрепление разнообразного навесного и прицепного оборудования увеличивает возможности трактора. Устройство часто применяют в качестве привода для переносного и стационарного оборудования. Оснащенное прицепом, оно может перевозить различные грузы. А если снабдить его бульдозерным отвалом или экскаваторным ковшом, можно использовать машину при строительстве и ремонте дорог.Плюсы и минусы трактора
Преимущества: ➤ Высокая надежность и хорошее качество всех комплектующих. ➤ Тихий и плавный ход экономичного мотора, наличие у него декомпрессора, быстрый запуск даже в мороз. ➤ Двигатель легко снять для ремонта и профилактики. ➤ Крепкие задние ступицы и полуоси, отличная блокировка. ➤ Простота конструкции и доступность запчастей. Недостатки (по мнению владельцев): ➤ Жесткая ходовая часть. ➤ Не очень высокое число оборотов вала двигателя. ➤ Мотор не приспособлен к длительной работе с отсутствием нагрузки (коксуется).Двигатель
Дизельный двигатель одной из двух моделей (на 60 или 62 лошадиных силы) с четырьмя цилиндрами, расположенными в ряд, не имеет турбонаддува. Для его запуска может использоваться либо пусковой двигатель, либо электрический стартер (это зависело от варианта исполнения двигателя).
Трансмиссия
Тип трансмиссии у этой модели – механический, на девять скоростей. Для управления редуктором приводов агрегата и коробкой передач (пятиступенчатой, с подвижными шестеренками) применяется один рычаг. Колонку руля можно регулировать как по высоте (бесступенчато), так и поворачивая ее (имеется четыре фиксированных положения). Управляется рулем осуществляется с помощью гидроусилителя. Фрикционная муфта сцепления – двухпоточного типа, замкнутая постоянно. У нее отдельные приводы на коробке передач (кпп) и ВОМ. Передний ход имеет десять передач, задний – две.Ходовая часть

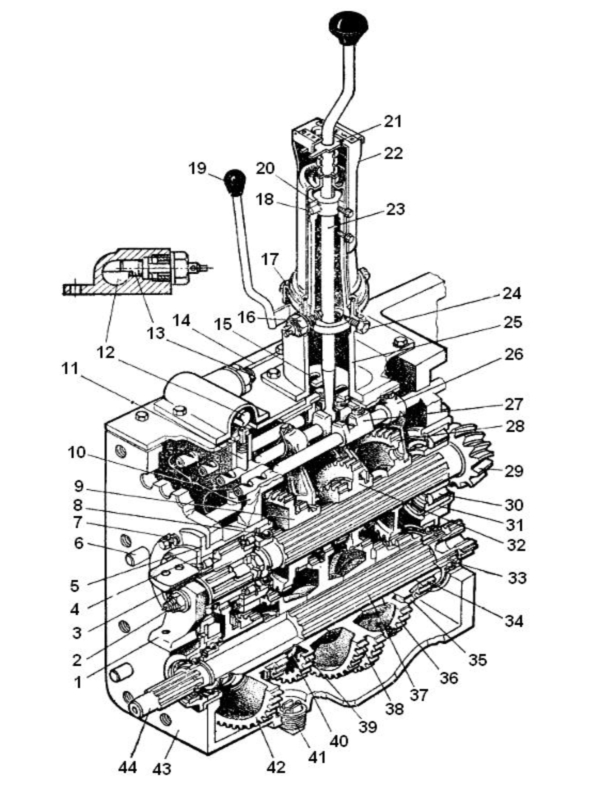

Колеса, расположенные сзади, управляются жесткой подвеской с блокировкой дифференциала механическим способом. У передних колес (через которые осуществляется поворот) имеется портальная жесткая подвеска. Торможение производится дисковыми сухими тормозами. Колея у задних колес меняется плавно. На задней стенки КПП и заднего моста имеется специальный кронштейн, предназначенный для закрепления навесного оборудования перед трактором (фронтальная навеска).Схема КПП трактора ЮМЗ-6: 1 – вал первичный; 2 – стяжной болт; 3 – шестерня ведущая; 4 – прижимные пластины; 5, 31 – стаканы; 6 – валик промежуточный; 7 – регулировочная прокладка; 8 – шарикоподшипник; 9 – шестерня включения второй и четвертой передач; 10 – валики переключения передач; 11 – фиксатор валика переключения; 12 – блокировочный валик; 13 – фиксатор блокировочного валика; 14 – тяга; 15 – кулиса; 16 – включатель; 17 – упор; 18 – ось; 19 – рычаг включения блокировки муфты привода ВОМ; 20 – качалка; 21 – подпружиненная защелка; 22 – стойка; 23 – рычаг переключения передач; 24 – болт; 25 – корпус колонки переключения передач; 26 – вилка; 27 – упор рычага; 28 – шестерня включения первой передачи и передачи заднего хода; 29 – вторичный вал; 30 – роликоподшипник; 32 – шестерня включения третьей и пятой передач; 33 – круглая гайка; 34 – ведущая шестерня заднего хода; 35 – ведущая шестерня первой передачи; 36 – ведущая шестерня третьей передачи; 37 – промежуточный вал; 38 – ведущая шестерня четвертой и пятой передач; 39 – ведущая шестерня второй передачи; 40 – упорное кольцо; 41 – пробка для слива масла; 42 – шестерня постоянного зацепления; 43 – корпус коробки передач; 44 – вал привода ВОМ.
Гидравлика
Навесная гидравлическая система выполнена по раздельно-агрегатному способу. В базовой модели автоматическое управление гидравлическими узлами не предусмотрено. Для подключения сельхозмашин имеются две пары независимых выводов сбоку и одна пара – сзади. В комплекте идут выносной гидравлический цилиндр и шланги.Электрика

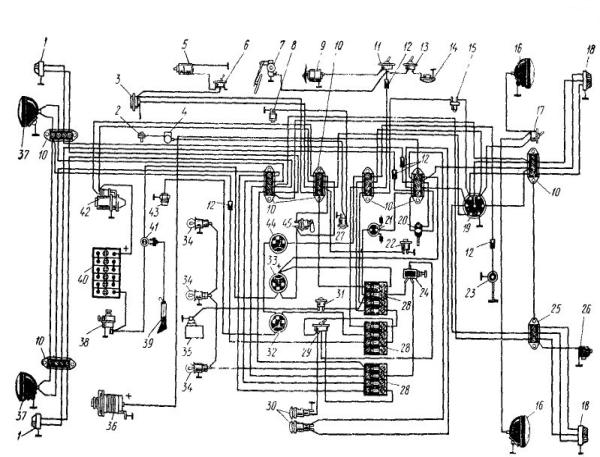

Постоянный ток напряжением 12 вольт обеспечивает запуск дизельного мотора (а также пускового двигателя) дистанционным способом и работу электрооборудования в кабине. Имеется розетка, позволяющая подключить оборудование для световой сигнализации.Электросхема оборудования трактора ЮМЗ-6: 1 — фонарь передний; 2 — искровая свеча; 3 — звуковой сигнал; 4 — магнето; 5 — электродвигатель отопителя; 6 — включатель электродвигателя отопителя; 7 — стеклоочиститель; 8 — включатель блокировки; 9 — вентилятор; 10 и 25 — панели соединительные; 11 — включатель вентилятора; 12 — штекер; 13 — включатель плафона; 14 — плафон; 15 — включатель «стоп»; 16 — фара задняя; 17 — включатель задних фар; 18 — задний фонарь; 19 — розетка; 20 — переключатель указателей поворота; 21 — прерыватель указателей поворота; 22 — включатель звукового сигнала; 23 — датчик уровня топлива; 24 — центральный переключатель света; 26 — фонарь освещения номерного знака; 27 — выключатель магнето; 28 — блок предохранителей; 29 — переключатель света передних фар; 30 — фонари контрольных ламп; 31 — включатель омывателя; 32 — указатель температуры охлаждающей жидкости; 33 — амперметр; 34 — лампы освещения щитка приборов; 35 — омыватель; 36 — генератор; 37 — передние фары; 38 — включатель «массы»; 39 — переносная лампа; 40 — аккумуляторная батарея; 41 — розетка переносной лампы; 42 — стартер; 43 — датчик указателя температуры охлаждающей жидкости; 44 — указатель уровня топлива; 45 — включатель стартера.
Кабина
В одноместной кабине с двумя дверями, которая стоит на амортизаторах на крыльях задних колес, могут открываться заднее и боковые окна. Она имеет защиту от излишней вибрации и шума, удачно расположенный приборный щиток. В ряде модификаций используется кабина увеличенной обзорности, весьма удобная для водителя.
Технические характеристики трактора ЮМЗ-6
| Характеристики | Показатели | Ед. измерения |
| Тип двигателя | Д-65 или Д-242-71 | |
| Скорость движения вперед рабочая (максимум) | 11,1 | км/ч |
| Скорость движения вперед транспортная (максимум) | 24,5 | км/ч |
| Скорость движения назад (максимум) | 5,7 | км/ч |
| Радиус поворота | 5 | м |
| Для двигателя Д-65: | ||
| — мощность двигателя | 45,6 | кВт |
| — частота вращения (номинальная) | 1750 | об/мин |
| — крутящий момент (максимум) | 270 | Н*м |
| — диаметр цилиндра | 11 | см |
| — ход поршня | 13 | см |
| — расход топлива | 245 | г/кВт*ч |
| — рабочий объем | 4,94 | л |
| Для двигателя Д-242-71: | ||
| — мощность двигателя | 46 | кВт |
| — частота вращения | 1800 | об/мин |
| — крутящий момент (максимум) | 241 | Н*м |
| — диаметр цилиндра | 11 | см |
| — ход поршня | 12,5 | см |
| — расход топлива | 226 | г/кВт*ч |
| — рабочий объем | 4,75 | л |
| Общие характеристики: | ||
| — число цилиндров двигателя | 4 | шт. |
| — объем бака для горючего | 90 | л |
| — скорость движения вперед рабочая (максимум) | 11,1 | км/ч |
| — скорость движения вперед транспортная (максимум) | 24,5 | км/ч |
| — скорость движения назад (максимум) | 5,7 | км/ч |
| — радиус поворота | 5 | м |
| — размер передней колеи | 1,36-1,86 | м |
| — размер задней колеи | 1,4-1,8 | м |
| — колесная база | 2,45 | м |
| — просвет (под передним мостом) | 0,45 | м |
| — просвет (под задним мостом) | 0,645 | м |
| — вес (эксплуатационный, с дополнительными грузами) | 3,895 | т |
| — масса трактора | 2,895 | т |
| — вес (конструкционный, с рабочим оборудованием) | 3,35 | т |
| — допускаемый вес прицепа | 6 | т |
| — ширина | 1,884 | м |
| — высота (по кабине) | 2,66 | м |
| — высота (по глушителю) | 2,86 | м |
| — длина (с навесной системой) | 4,14 | м |
| — длина (без навесной системы) | 3,69 | м |

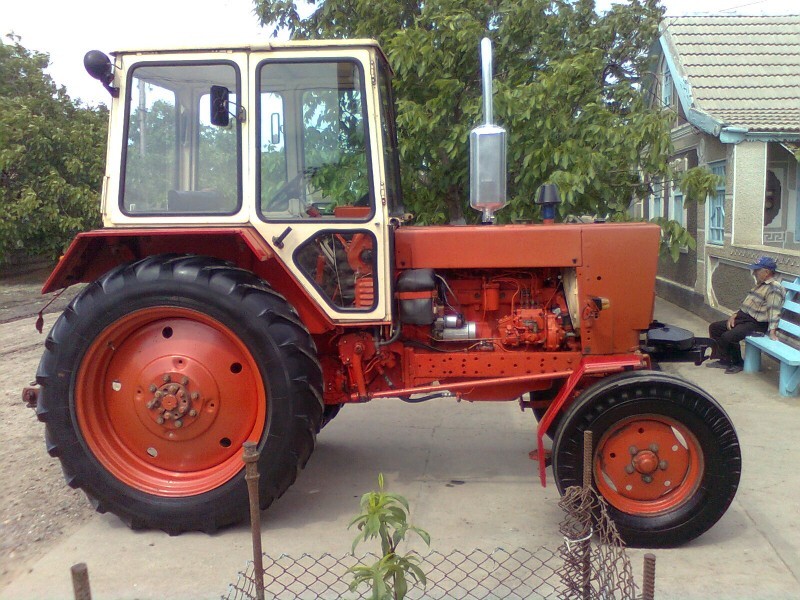

Модификации

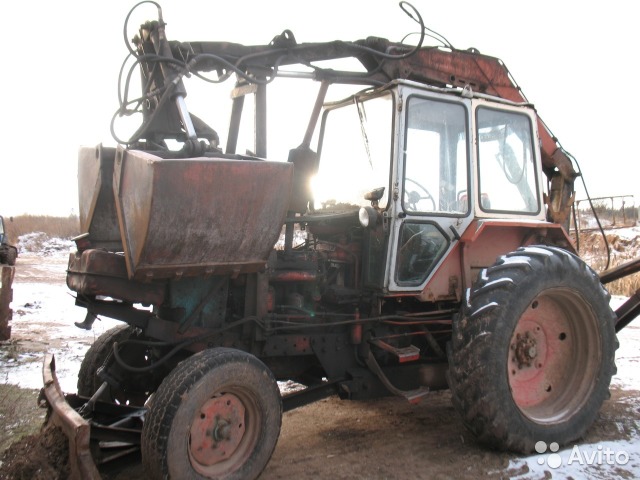

Сразу стоит отметить, что буква «Л» в названии трактора означала, что запуск мотора производился с помощью пускового двигателя. Если же вместо «Л» стояла буква «М», то для этой цели использовался электрический стартер. Наличие буквы «К» указывало на кабину увеличенных габаритов. Далее – непосредственно о модификациях. Самыми первыми стали делать трактора ЮМЗ-6Л. Они были почти идентичны МТЗ-5 и весьма походили на МТЗ-50. Отличие этой модификации – радиаторная решетка закругленной формы. Вариант ЮМЗ-6АЛ отличается возможностью регулировки колонки руля. Ее можно было поворачивать под разным углом и менять ее высоту. Также изменения коснулись тормозов и капота – он стал прямоугольным. Вариант ЮМЗ-6К был призван служить для промышленных нужд, поэтому потребность в навесном сельхозоборудовании у него отпала (но позже, когда модель стала базовой, его вернули). Зато появились крепления для бульдозерного отвала и экскаваторного ковша.В 1978 году был создан трактор ЮМЗ-6АК, оснащенный усовершенствованной гидросистемой, с регулировкой усилия и положения. Кроме того, данный агрегат отличался новой удобной кабиной, угол обзора которой стал значительно больше.
Пять лет (с 1985 года по 1990 год) предприятием производилась вариация под названием ЮМЗ-6КЛ, отличающейся большой модернизированной кабиной и автоматической регулировкой гидравлики. После 1991 года, вплоть до начала нынешнего века, эту же модификацию выпускали под названиями ЮМЗ-6АКЛ и ЮМЗ-6АКМ.
Регулировка сцепления
Схема выполнения работ включает в себя следующие действия: 1. С люка сцепления демонтируют крышку. Она располагается в нижней части блока. Производится регулировка отжимных рычагов. Рекомендуемое расстояние между диском ВОМ и кулачками должено составлять 73.5 мм. 2. Выставляется длина основной тяги. Зазор между опорной втулкой и рычагами не должен превышать 4 мм. 3. Болты с головкой на 24 затягивают до упора, а затем ослабляют на 7 щелчков трещотки. 4. В процессе эксплуатации, диски муфты сцепления притираются друг к другу, что приводит к нарушению первоначальной регулировки. Стоит отметить, что регулировка сцепления может проводиться в полевых условиях.Регулировка клапанов
Эта процедура начинается с прогрева двигателя. После того как силовая установка достигнет рабочей температуры, дизель глушат и выполняется регулировка клапанов. Для этого снимается верхняя крышка и посредством вращения коленвала находится верхняя мёртвая точка (ВМТ). Чтобы определить это положение, обычно используют специальное устройство. Как только верхняя точка найдена, коромысла клапанов первого цилиндра должны свободно двигаться. Затем выставляются необходимые зазоры и коленвал проворачивается на 180 градусов. Производится регулировка клапанов на третьем цилиндре. Ещё пол-оборота выставляются клапана на четвёртом цилиндре. Проворачиваем вал и завершаем регулировку на втором цилиндре двигателя.Достоинства и недостатки трактора ЮМЗ-6 - видео
Первый беспилотный трактор ЮМЗ. Разработка украинского фермера - видео
Чем тракторы МТЗ-80 отличаются от ЮМЗ-6 - видео
