ВАЗ 2114 8 клапанный инжектор
- Содержание:
- Конструкция двигателя ВАЗ 2114
- Технические характеристики ВАЗ 2114
- Датчики ВАЗ 2114
- Отличия всех модификаций 8 клапанных двигателей ВАЗ переднеприводного семейства - видео
- ЧЕСТНО ПРО ЧЕТЫРКУ / ВАЗ 2114 - видео
На автомобилях серии «Самара 2» Волжский автозавод устанавливал инжекторные двигатели с электронным, распределенным впрыском топлива. И для ВАЗ 2114, который появился в 2001 году, а в серию был запущен в 2003-м была разработана такая силовая установка — модель 2111. В последующие годы выпускались различные модификации этой машины и на некоторых из них ставились другие модели двигателей, такие как — 21114, 11183, 21124 и 21126. Но самыми массовыми серийными машинами были ВАЗ 2114 с движками моделей 2111 и 11183.Конструкция двигателя ВАЗ 2114

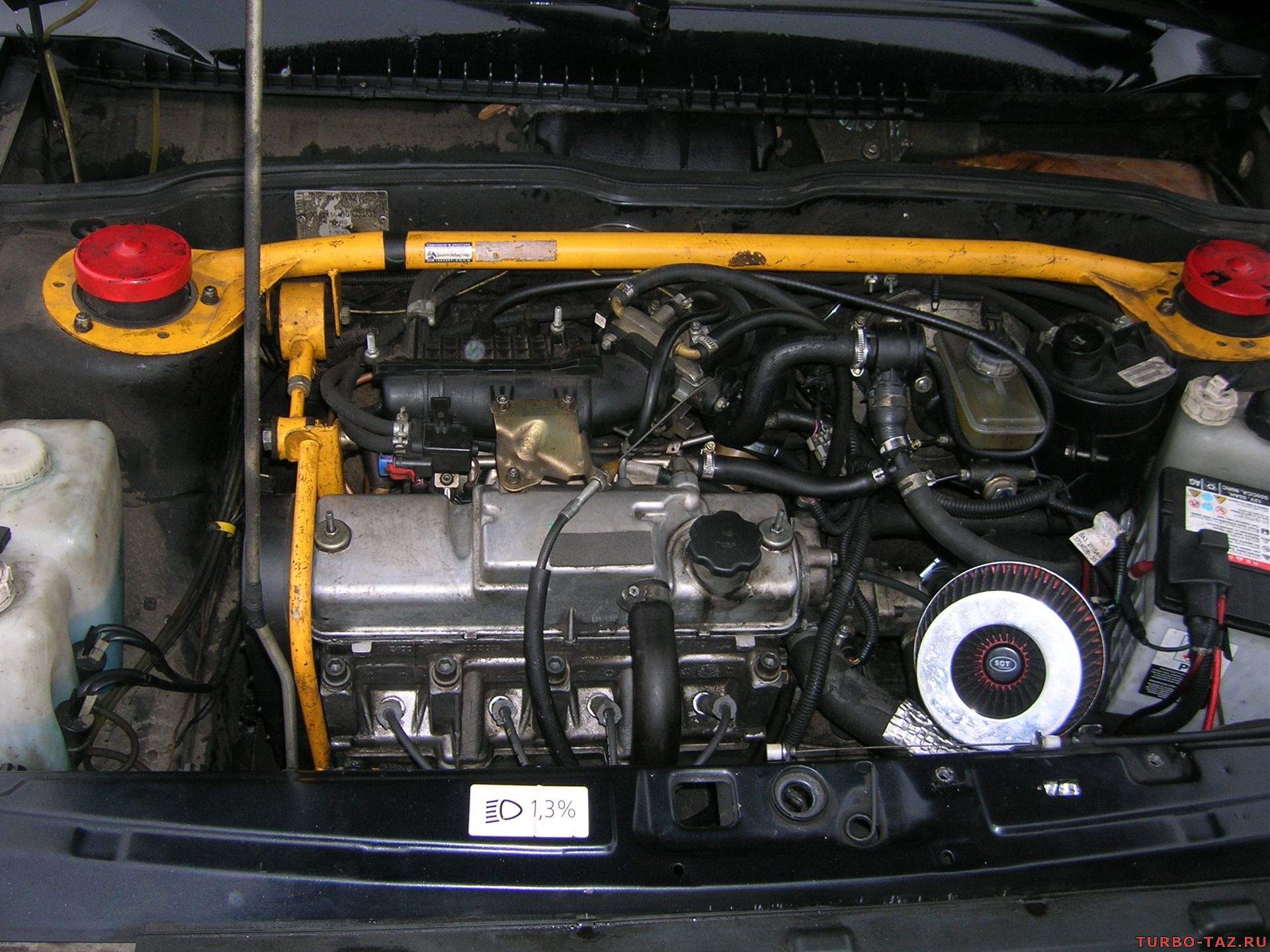

Главной отличительной чертой всех моделей двигателей на ВАЗ 2114 является то, что на них установлен инжектор. Электронное управление впрыском топлива в зависимости от показаний большого количества различных датчиков, контролирующих самые разные параметры, вплоть до состава выхлопных газов, конечно же способствует сбалансированной и экономичной работе двигателя.Сам двигатель на ВАЗ 2114 это рядный, четырехтактный, восьмиклапанный агрегат, у которого распредвал располагается сверху. Он имеет четыре цилиндра, работает на бензине и охлаждается специальной жидкостью. В двигательном отсеке автомобиля мотор располагается поперечно ходу движения. На фото двигателя ВАЗ 2114 видно его реальное расположение относительно других агрегатов. Блок цилиндров этого силового агрегата сделан из чугуна методом литья. Все отверстия для тосола образуются в литейной форме, маслопротоки выточены механическим способом. Рабочие цилиндры тоже вытачиваются. Внизу блока имеются опоры коренных подшипников, крышки к ним делают при изготовлении блока, у них индивидуальная подгонка, поэтому заменить их невозможно. При разборке надо обращать внимание на маркировку этих крышек, чтобы не перепутать. В крышки и опоры вставлены вкладыши сделанные из сплава стали и алюминия. В третьей опоре вставлены упорные полукольца, которые препятствуют осевому перемещению коленчатого вала. Поршни сделаны из алюминия с залитыми в них стальными кольцами. Пальцы плавающие, а шатуны выкованы из стали. Снизу блок цилиндров закрывает поддон, между ними обязательно должна находиться прокладка. За ее целостностью необходимо следить, потому что поддон является вместилищем для моторного масла, которое во время работы ДВС смазывает все трущиеся части. Смазочная масляная система работает под давлением и с помощью разбрызгивания. Давление создается масляным насосом, который, забирая смазку из поддона, прогоняет ее через прямоточный масляный фильтр. У него имеется обратный клапан не позволяющий маслу стекать обратно в поддон. У коленвала, располагающегося внизу блока цилиндров, имеется фланец. К этому фланцу крепится маховик. На маховике сверлением сделана специальная установочная метка для правильного расположения его на фланце коленвала. Эта метка должна располагаться напротив шейки шатуна четвертого цилиндра. С левого бока блока цилиндров ДВС устанавливается помпа, которую также называют — насос охлаждающей жидкости. Головка блока, или ГБЦ, выполнена из алюминия. В ГБЦ располагаются клапана с втулками и седлами и толкатели с регулировочными шайбами. Распределительный вал находится в ГБЦ сверху и зажат опорами, к которым прижаты подшипники. ГБЦ закрывается крышкой с горловиной для заливки масла. Распредвал и помпа приводятся в движение ремнем от зубчатого шкива коленвала. Рядом находится еще один ремень, который раскручивает генератор.
Технические характеристики ВАЗ 2114
| Наименование | Характеристика |
|---|---|
| Тип двигателя | Рядный, продольного типа, 4-цилиндра, 8-клапанов |
| Тип топлива | Бензин (возможна установка газового оборудования) |
| Работа цилиндров | 1-4-3-2 |
| Распределительная, инжекторного типа | - |
| Управление | Bosch, "Январь" или GM |
| Расположение распредилительнового вала | Верхнее |
| Привод | Передний |
| Диаметр поршня и колец | 82 – номинальный (допуски по группам: А – 82,00-82,01, В – 82,01-82,02, С – 82,02-82,03, D – 82,03-82,04, Е – 82,04-82,05) |
| Коленвал | Чугун |
| Блок цилиндров | Чугун |
| Система ГРМ | Ремень и ролик |
1. Перед тем как приступить к разборке двигателя нужно слить масло и охлаждающую жидкость, а после этого помыть весь агрегат. Обязательно надо снять все навесное оборудование, чтобы не повредить его при переборке.
2. Отсоединить все трубки, через которые подается бензин.
3. Убрать все системы и узлы, связанные с подачей воздуха, снять воздухоподающие и отводящие шланги и патрубки.
4. Снять патрубки системы охлаждения и сапун картера. Не забыть отсоединить дроссельный патрубок.
5. Убрать ресивер, а также кронштейн крепления трубопроводов и топливную рампу, вытащить форсунки с регуляторами.
6. Удалить провода с модулем зажигания и датчиком детонации. Выкрутить свечки зажигания. После этого выкрутить все датчики.
7. Снять генератор, убрав предварительно натяжной ремень. С генератором поснимать все кронштейны и планки необходимые для его установки и регулировки.
8. Заблокировать маховик и снять шкив генератора.
9. Снять привод распредвала с крышкой, механизмом натяжения и шкивом.
10. Открутить помпу, снять выпускной коллектор и термостат.
11. Отсоединить масляный фильтр и масляный картер, после чего вытащить масляный насос.
12. Для того чтобы снять поршневую группу требуется открутить гайки с шатунных болтов и удалить крышку.
13. Поскольку маховик заблокирован, надо открутить крепления его с фланцем и снять диск маховика.
14. Убрать крышки с коренных подшипников вместе с нижними вкладышами.
15. Аккуратно вытащить коленчатый вал. Обращаться с ним требуется очень осторожно, чтобы не допустить повреждений и царапин.
16. Убрать верхние вкладыши и упорные полукольца.
При переборке ДВС требуется внимательно осматривать каждый агрегат, узел или деталь. При обнаружении механических повреждений запчасть подлежит обязательной замене. Также заменить требуется все прокладки, шайбы и неметаллические детали.
Капитальный ремонт силового агрегата потребует более углубленных знаний в конструкции и принципе работы двигателя, но при желании, каждый автомобилист способен в этом разобраться и проводить данные операции собственными руками.
Стоит отметить, что при диагностике неисправностей стоит тщательно и внимательно осматривать каждую деталь на наличие дефектов.
Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого мотора – «Самара». Конечно, конструкторы внесли много изменений в особенности силового агрегата, но во многом они остались похожи. Ремонт и обслуживание данного двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и понизит износ деталей, которые расположены внутри.
Датчики ВАЗ 2114
Современный автомобиль с инжекторным двигателем — это сложный механизм представляющий собой совокупность многочисленных агрегатов и электронных устройств. Управление ими осуществляется с помощью различных датчиков. Для того, чтобы пользоваться ими грамотно надо знать где и какие датчики стоят на ВАЗ 2114. Датчики устанавливаются для того чтобы сигнализировать о состоянии систем, уровне жидкостей, аварийных ситуациях. Расположены они на агрегатах двигателя, трансмиссии, кузове и в электронных схемах. Почти все датчики ВАЗ 2114 устанавливаются на серийных машинах штатно. Однако некоторые могут быть поставлены автовладельцем самостоятельно или во время тюнинга машины, как дополнительная опция. Список основных измерительных приборов размещенных на серийных ВАЗ 2114, это датчик: ➤ давления масла; ➤ температуры тосола; ➤ уровня тосола; ➤ уровня топлива; ➤ холостого хода; ➤ массового расхода воздуха; ➤ уровня жидкости в тормозной системе; ➤ положения заслонки дросселя; ➤ скорости; ➤ положения коленвала; ➤ положения распредвала, он же датчик фаз; ➤ кислорода; ➤ детонации; ➤ неровной дороги; ➤ температуры окружающего воздуха. Перечень достаточно солидный, однако автовладельцы не успокаиваются и совершенствуют свои автомобили, устанавливая дополнительные устройства. В качестве опций чаще всего устанавливают: ➤ прибор сигнализирующий об открытых дверях; ➤ измеритель износа передних тормозных колодок; ➤ прибор-датчик света. • Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным. • Датчик уровня охлаждающей жидкости — стоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем. • Датчик уровня тормозной жидкости — прибор поплавкового типа, установлен в бачке с тормозной жидкостью. • Датчик холостого хода, или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя. • Датчик массового расхода воздуха — размещается на корпусе воздушного фильтра около большого впускного патрубка. • Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла. • Датчик положения коленвала. Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора. • Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация. • Датчик кислорода или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах. • Датчик детонации — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания. Это все основные датчики на двигателе ВАЗ 2114. Однако имеются и другие датчики которые выдают показания ВАЗ 2114 свидетельствующие о его работоспособности или о состоянии окружающей среды или дорожного покрытия. • Измеритель уровня топлива — размещен в заборной камере топливного бака. На ВАЗ 2114 устанавливается датчик типа ДУТ-1-03. • Прибор-измеритель скорости — стоит на КПП и передает данные о текущей скорости машины на спидометр. Связан он также с контроллером, который получая его импульсы регулирует работу РХХ или заслонки дросселя, от того в каком положении находится педаль газа и каковы обороты двигателя. • Фиксатор (датчик) неровной дороги — он крепится под капотом на кузове в районе чашки правого брызговика. Сообщает изменение колебаний кузова на контроллер, при превышении уровня сигнала электроника отключает диагностику пропусков воспламенения. • Датчик температуры за бортом (то есть окружающей атмосферы) — штатное место его размещения на ВАЗ 2114 — по центру за передним бампером. В процессе эксплуатации автомобиля водитель постоянно контролирует состояние систем и агрегатов с помощью приборов, сигнальных лампочек и бортового компьютера. Показания на них идут с измерительных приборов, которые установлены по всему автомобилю, от их правильной и четкой работы порой зависит жизнь людей, находящихся в машине. Поэтому следить за их состоянием и работоспособностью надо постоянно, обращая на это внимание во время очередного ТО. Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114. Измеритель давления масла. Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке. Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях: • значительно понизился уровень масла; • засорился масляный фильтр; • вышел из строя масляный насос; • неисправен датчик давления масла; • неисправна проводка или упало давление масла по причине наличия подтеканий. На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов. Конструкция ДДМ чрезвычайна проста, а цена его невелика, поэтому, если он вышел из строя, экономически выгоднее купить новый, чем заниматься его ремонтом.Отличия всех модификаций 8 клапанных двигателей ВАЗ переднеприводного семейства - видео
