ВАЗ 2110 8 клапанов инжектор - описание, характеристики

Содержание:

Автомобиль ВАЗ 2110 (или Lada 110) — четырехдверный седан, имеющий передний привод и отличающийся оригинальным дизайном. Серийное производство пятиместной Lada 110 началось в 1996 году и продолжается по сей день (в настоящее время автомобиль собирается под маркой «Богдан 2110» на заводе ЛуАЗ в Украине).

Начиная с 1996 года, был налажен выпуск сразу нескольких модификаций ВАЗ 2110, среди которых можно найти модели как с 8-клапанным, так и 16-клапанным двигателем (на более поздних версиях). Такие технические характеристики ВАЗ 2110, как тип и рабочий объем двигателя (четырехцилиндровый бензиновый с объемом до 1596 куб. см), а также максимальная скорость Lada ВАЗ 2110 (170 км/ч для 8-клапанного двигателя и более 180 км/ч для 16-клапанного двигателя) делают этот переднеприводный седан идеальным для использования в городских условиях и по сей день.

Среди отличительных особенностей ВАЗ 2110, который относят в верхнему ценовому сегменту автомобилей LADA, также можно отметить наличие иммобилайзера, системы улавливания бензиновых паров и особой системы бортконтроля (диагностический блок). Существовала возможность установки электростеклоподъемников (собственно они и устанавливались), а также гидроусилителя руля.

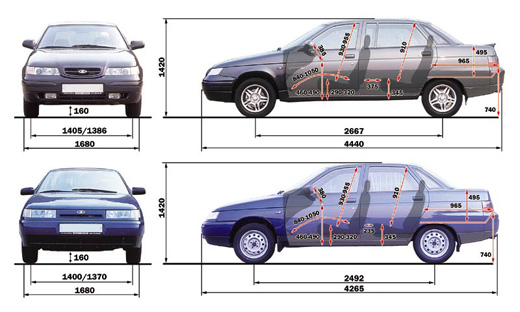

Габариты ВАЗ 2110

Двигатель ВАЗ 2110

ВАЗ 2110 инжектор 8 клапанов пришел на замену карбюраторному мотору, который изначально устанавливали на первые ВАЗ-2110. При этом сначала появился инжекторный 8-клапанник рабочим объемом 1.5 литра, но за тем рабочий объем двигателя увеличили до 1.6 литра.

Инжектор с 8-клапанами объемом 1.5 литра получил индекс двигателя ВАЗ-2111, более мощный агрегат объемом 1.6 литра (8-кл.) получил индекс ВАЗ-21114. В последнее время выпускаются модификации мотора 21114 их устанавливают практически на все сегодняшние модели Lada правда уже под другим индексом.

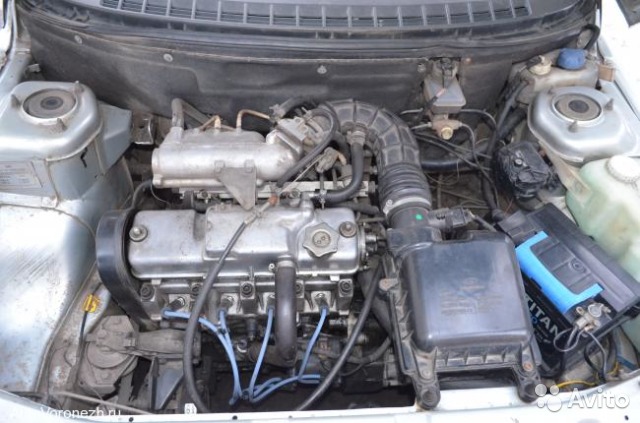

Сегодня расскажем об устройстве 8 клапанного инжектора ВАЗ-2110 а так же характеристиках этого силового агрегата. На нашей фотографии в начале статьи вы можете посмотреть как инжекторный двигатель “десятки” выглядит под капотом автомобиля.

Итак, как же устроен ВАЗ 2110 инжектор 8 клапанов? Во первых основное различие между карбюраторной версией двигателя и инжектором состоит в подаче топлива в камеру сгорания. Если в карбюраторном моторе горючая смесь засасывается в цилиндры под воздействием разрежения, которое создают поршни, то в инжекторном агрегате топлива впрыскивается под давлением. Именно из-за этого вся конструкция топливной системы инжектора и карбюраторной “десятки” различна.

Все начинается в бензобаке, где установлен электрический топливный насос, задача которого создать необходимое давление в рампе. Из рампы, топливо под давлением, через форсунки впрыскивается в камеру сгорания. Весь процесс впрыска регулируется электроникой, которая открывает и закрывает (посредством возвратной пружины) электромагнитные клапана форсунок, впрыскивая топливо в двигатель. Но электроника в ВАЗ 2110 инжектор 8 клапанов работает не сама по себе, а руководствуется сигналами датчиков давления в топливной системе, датчиков воздуха и положения дроссельной заслонки. В карбюраторной “десятке” ничего этого нет.

В связи с этим давайте поговорим о плюсах и минусах ВАЗ 2110 инжектор 8 клапанов. Из положительного можно отметить, что работа инжектора более стабильная, двигатель выдает больше мощности, крутящего момента, при этом расход топлива меньше, чем в карбюраторной версии. Но если карбюраторную ВАЗ 2110 можно ремонтировать практически голыми руками, то инжекторная версия требует диагностического оборудования, без которого выявить проблему бывает крайне сложно. Ведь если один из датчиков окажется неисправным, то ваш инжекторный двигатель может не завестись или работать с перебоями.

Двигатель ВАЗ 2111 1.5 л. 8-клапанов инжектор
➤ Рабочий объем – 1499 см3
➤ Количество цилиндров – 4
➤ Количество клапанов – 8
➤ Диаметр цилиндра – 82 мм
➤ Ход поршня – 71 мм
➤ Мощность – 76 л.с. (56 кВт) при 5600 оборотах в минуту
➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту
➤ Степень сжатия – 9.9
➤ Система питания – распределенный впрыск
➤ Разгон до 100 км/ч – 14 секунд
➤ Максимальная скорость – 167 километров в час
➤ Средний расход топлива – 7,2 литра

Двигатель ВАЗ 21114 1.6 л. 8-клапанов инжектор
➤ Рабочий объем – 1596 см3
➤ Количество цилиндров – 4
➤ Количество клапанов – 8
➤ Диаметр цилиндра – 82 мм
➤ Ход поршня – 75.6 мм
➤ Мощность – 81.6 л.с. (60 кВт) при 5600 оборотах в минуту
➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту
➤ Степень сжатия – 9.6
➤ Система питания – распределенный впрыск
➤ Разгон до 100 км/ч – 13.5 секунд
➤ Максимальная скорость – 170 километров в час
➤ Средний расход топлива – 7,6 литра

Основные неисправности

Основной неисправностью характерной для ВАЗ 2110 является появления эффекта троения двигателя. Возникать неисправности могут по разным причинам. Рассмотрим, факторы, по которым начинается нестабильная работа двигателя, а также методы устранения. Если не греет печка смотреть здесь, а про замену клапанов здесь.

Некачественное горючее

Первым делом необходимо проверить, то насколько качественное топливо было залито в транспортное средство. Если бензин был низкого качества то, скорее всего, забылся один из элементов топливной системы. Так, автомобилисту придётся узнать, какая схема подачи топлива, и найти детали, что могли дать сбой.

Так, первый элемент, который попадает под пристальный взор — распылители. Неисправности форсунок могут вызвать неустойчивую работу мотора, что приведёт к возникновению троения. Для диагностики и чистки узла используется специальный стенд, но многие автомобилисты проводят процесс самостоятельно, при помощи жидкости для чистки карбюратора.

Также, неустойчивая работа движка может быть вызванная засорённостью топливных фильтров. Один располагается под задним правым колесом, а второй в топливном насосе. На заборнике бензонасоса стоит сетка-фильтр, которую необходимо заменить. Процесс довольно сложный, поскольку придётся снимать задние сиденья и вынимать элемент подачи топлива. А вот топливный фильтр под колесом можно поменять быстро и без особых проблем.

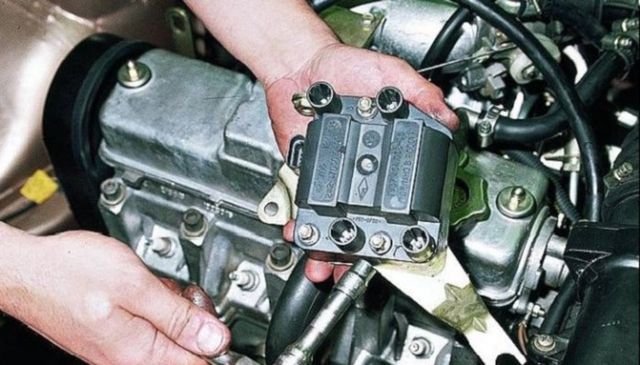

Система зажигания

Повреждение свечей зажигания или высоковольтных проводов, также может стать причиной возникновения троения. Так, необходимо при помощи тестера проверить все элементы, а также осмотреть их визуально. Если имеются повреждения, то рекомендуется сменить весь комплект.

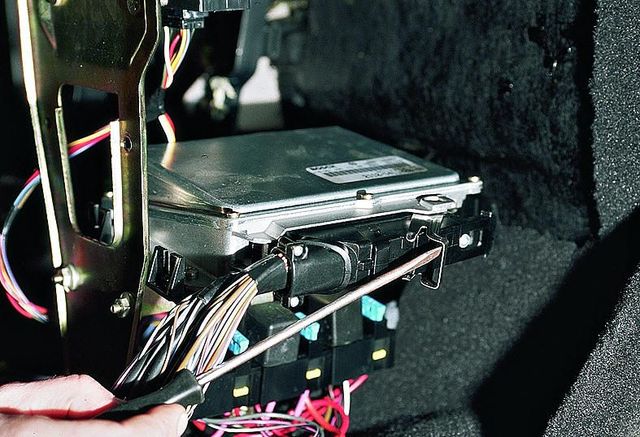

Датчики и ЭБУ

Ещё одной основательной причиной возникновения троения движка становится выход со строя одного из датчиков двигателя, а также неисправности в электронном блоке управления. Чтобы провести диагностику необходимо подключиться к «мозгам».

Далее, на основании показанных ошибок найти неисправный измеритель и заменить его. Если это не помогло, и ошибка в ЭБУ осталась, то рекомендуется провести сброс, а в некоторых случаях и прошить управляющий элемент.

Техническое обслуживание

Техническое обслуживание мотора проводится каждые 10-12 тыс. км пробега. Карта-схема имеется у официальных представителей завода изготовителя. Но, как показывает практика, все сводится к замене масла и масляного фильтра.

Многие автолюбители задают вопрос, — какое лучше моторное масло заливать в силовой агрегат ВАЗ 2110 8 клапанов? Наилучшим вариантом остаётся полусинтетическое моторное масло отечественного или иностранного производства с маркировкой 10W-30 или 10W-40.

Схема чип тюнинг мотора

Не многие автолюбители могут похвастаться мощным движком 2110. Так, для улучшения мощностных характеристик мотора необходимо провести чип тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше владельцев транспортных средств, которые проводят процесс самостоятельно.

Схема чип тюнинга достаточно простая. Для проведения операции самостоятельно потребуется кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что существует три варианта доработки силового агрегата: на мощность (но при этом увеличиться расход), на уменьшение расхода (ведёт к потри мощности) и сбалансированный (баланс между оптимальными показателя расхода и мощности).

Обычно, чип тюнинг ВАЗ 2110 делается с целью уменьшения расхода горючего, поэтому, если владелец машины решил сделать это сам, то необходимо подобрать соответствующее программное обеспечение. Но, рекомендуется не рисковать и обращаться к профессионалам за помощью.

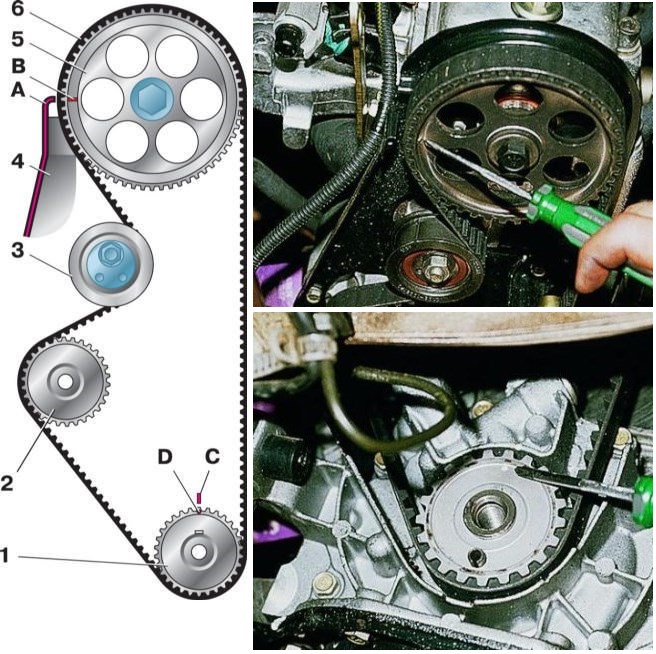

Устройство ГРМ ВАЗ 2110 инжектор 8 клапанов

Многих волнует вопрос гнет ли клапана на инжекторном двигателе ВАЗ 2110. Нет не гнет. 8-клапанный инжектор этой недоработкой не страдает. Но это не значит, что не стоит следить за ремнем ГРМ. Поскольку ослабление и последующее перескакивание ремня на некоторое количество зубцов приведет к неизбежным проблемам. Стоит обращать особое внимание, если на ремень попадает моторное масло, долго замасленный ремень не прослужит. Далее подробное изображение схема ГРМ 8-клапанного инжекторного двигателя “десятки”. Смотрим фото далее.

При замене ремня ГРМ на ВАЗ-2110 необходимо четко совместить метки на шкиве распредвала и коленвала, без этого мотор нормально работать не будет. Еще один важный момент, при перемещении натяжного ролика к исходному состоянию метки смещаются, поскольку натяжение ремня меняется. Поэтому внимательно просмотрите, четко ли совмещены метки ГРМ, перед тем как надевать кожух закрывающий ремень ГРМ.

Трансмиссия и подвеска ВАЗ 2110 8 клапанов инжектор

В Ладе 21102 встроена пятиступенчатая механическая коробка передач (МКПП). Данная коробка применяется на всех версиях линейки 2110. Она обладает хорошей шумоизоляцией, ход рычага удобный, плавность переключения гораздо лучше, чем у Жигулей и Самары.

Корпус (кожух) коробки изготовлен из алюминиевого сплава. Внутри кожуха расположен первичный (ведущий) и вторичный (ведомый) вал. Валы объединяются с дифференциалом и главной передачей. Пять передач переднего хода оснащены синхронизаторами, которые улучшают плавность переключения.

Передаточные числа: 1-я передача — 3,636, 2-я — 1,95, 3-я — 1,357, 4-я — 0,941, 5-я — 0,784. Для передачи заднего хода — 3,5. Передаточное отношение главной передачи — 3,7. Инструкция по эксплуатации гласит, что нужно менять трансмиссионное масло каждые 75 тыс. км.

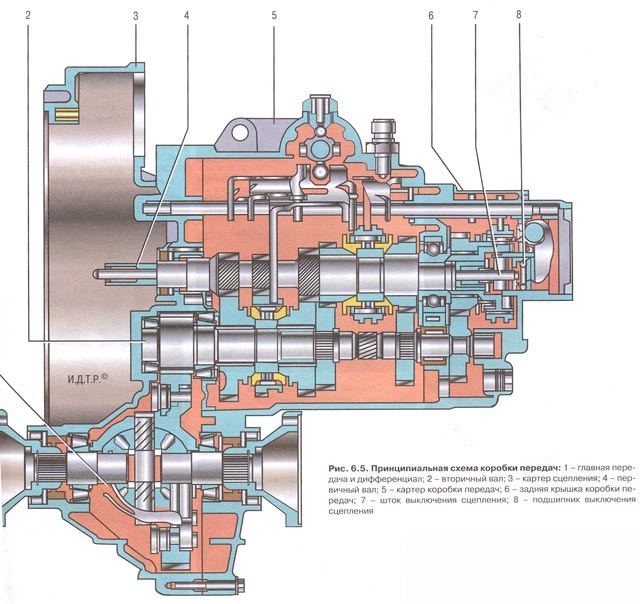

Устройство КПП ВАЗ 2110

Смягчение ударов шасси на кузов, а также обеспечение устойчивости и плавности осуществляется силами передней и задней подвески Лада 2110. На передней оси применена независимая конструкция. У каждого колеса есть независимая цилиндрическая пружина, внутрь которой помещена стойка типа Макферсон. Каждая стойка имеет свой гидравлический амортизатор. Непосредственно к поворотным кулакам прикреплены нижние рычаги, а к ним крепится стабилизатор поперечной устойчивости.

Рычаги помогают уменьшать крен колеса (поворот его вокруг продольной оси). Когда автомобиль делает поворот, колесо, поворачиваемое «внутрь кузова», может отходить от оси вращения. Стабилизатор не дает этого сделать, скручиваясь. Таким образом, передняя подвеска Лады 2110 позволяет сохранять устойчивость авто на поворотах.

Задняя подвеска представляет собой жёсткую конструкцию, главный элемент которой — поперечная балка. Поскольку задние колеса не вращаются, маневренность обеспечивать не нужно, а устойчивость сзади должна быть на высоком уровне. Поэтому применена такая конструкция. Балка состоит из продольных рычагов, прикреплённых к каждому колесу, и соединителя, который скрепляет рычаги при помощи сварки. Колеса на задней оси также оснащены гидравлическими амортизаторами для смягчения при ударах.

На Ладу 2110 устанавливаются радиальные шины 175/70. На передних колёсах применяются дисковые вентилируемые тормоза, а на задних — барабанные.

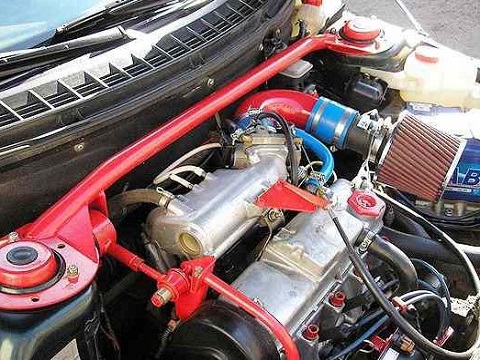

Тюнинг двигателя ВАЗ 2110 8 клапанов инжектор

Увеличить мощность двигателя ВАЗ 2110. Рассмотрим потенциал 2111 мотора 8V без замены ГБЦ на 16 клапанную. Двигатель 103 16V и его доработки упомянуты в отдельной статье.

Наиболее простой способ улучшить что то — заменить распредвал на ОКБ Динамика 108 или Нуждин 10.93, установить разрезную шестерню, настроить фазы. На выходе получим в районе 85 л.с. при минимуме затрат и чуть более активный моторчик. Дадим мотору дышать свободно, ставим ресивер, дроссельную заслонку 54 мм и выхлоп паук 4-2-1 получаем уже под 90-95 л.с и динамику на уровне Приоры. К этому добавляем доработку ГБЦ и впускного коллектора, легкие клапаны, фрезеровку ГБЦ, мощность подскочит до 100 и более л.с.

Для дальнейшего наращивания мощности рекомендуется увеличить объем двигателя 2111 до 1,6 л, путем увеличения хода до 74,8 мм. При использовании клапанов увеличенного диаметра, облегченных тарелок клапанов, настройки программы автомобиль покажет 110 и более л.с., но в такой конфигурации нужно уже подбирать злые валы с широкой фазой и большим подъемом. Получим отличный спортивный двигатель на ваз 2110 с мощностью 120-130 л.с. и больше.

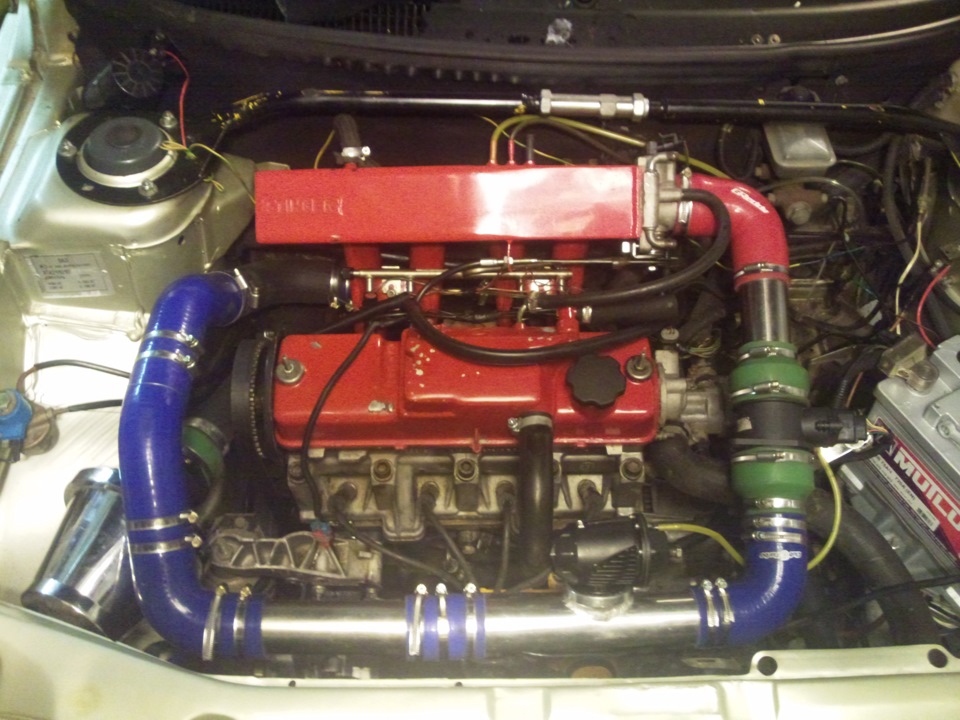

Турбину на ВАЗ 2110

Альтернативный метод получения подобной мощности – установка компрессора с давлением 0,5 бар. При правильной настройке и с использованием вала Нуждин 10.42 или более широкого Нуждин 10.63 (или других производителей с подобными характеристиками), мотор выдаст около 120 л.с +-.

ДИАГНОСТИКА ВАЗ 2110- 8 клапанов - видео
