Двигатель модели ЗМЗ-409051.10 (бензиновый) и ЗМЗ-409052.10 (газобензиновый) предназначен для установки на грузовые автомобили УАЗ PROFI. Общий вид, поперечный и продольный разрезы, внешняя скоростная характеристика и отличия двигателей приведены на рисунках ниже.

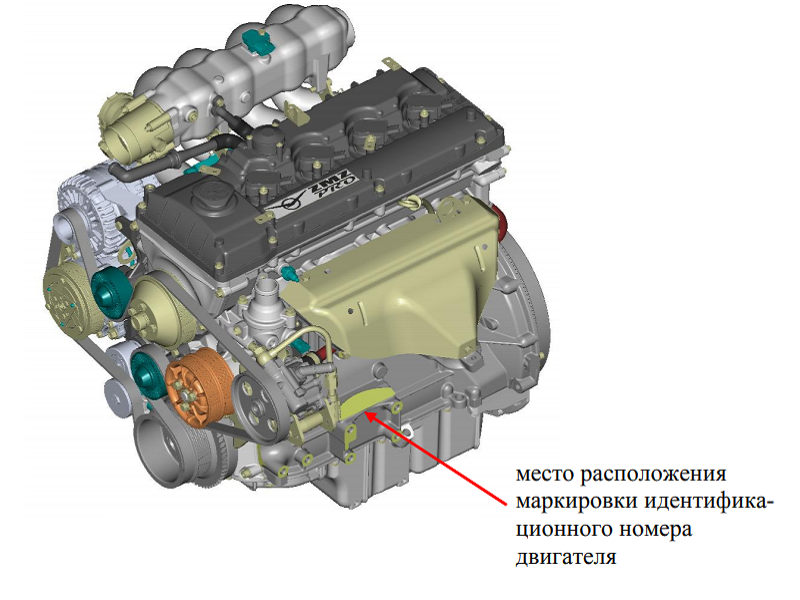

Общий вид двигателя ZMZ PRO (ЗМЗ 409)

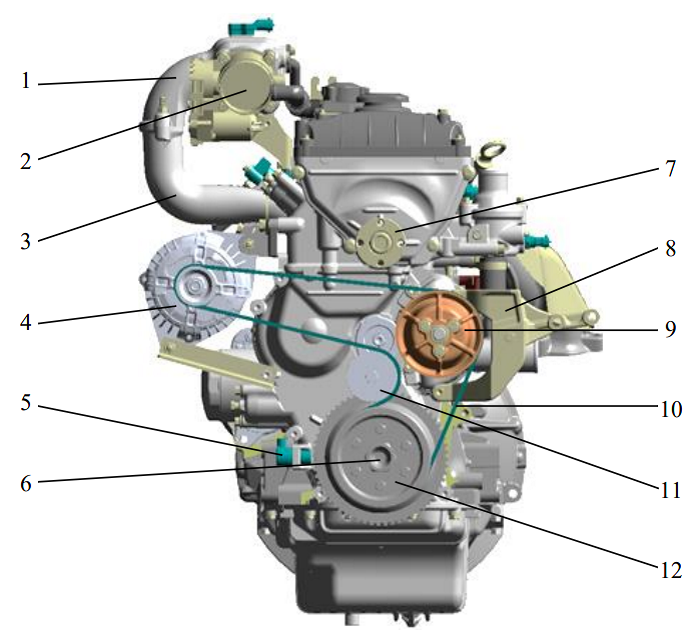

Вид двигателя ZMZ PRO (ЗМЗ-409051.10 бензиновый) спереди: 1 – ресивер; 2 –дроссельный модуль; 3 – впускная труба; 4 – генератор; 5 – датчик синхронизации; 6 – стяжной болт коленчатого вала; 7 – ступица шкива вентилятора; 8 – кронштейн установки насоса ГУР; 9 – шкив водяного насоса; 10 – ремень привода генератора и водяного насоса; 11 – автоматический механизм натяжения ремня; 12 – шкив-демпфер коленчатого вала.

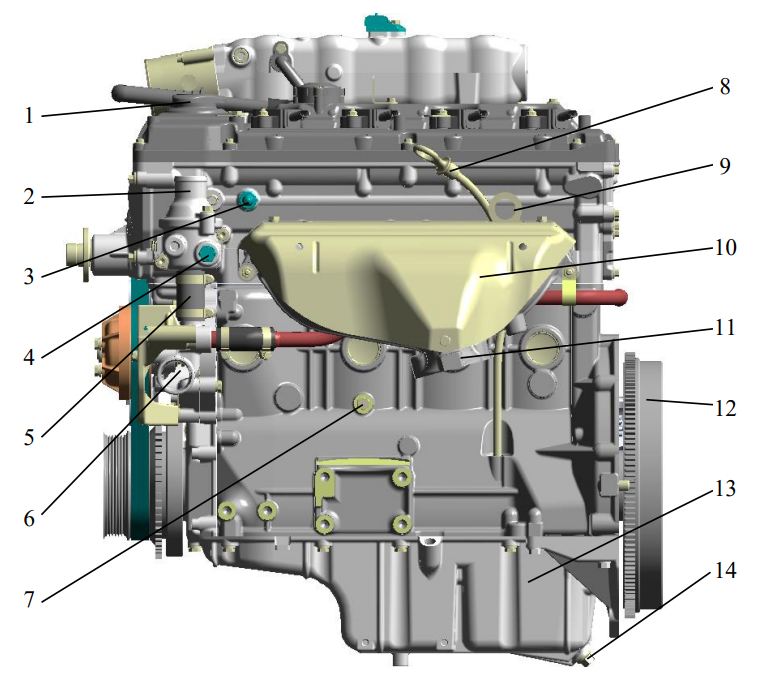

Вид двигателя ZMZ PRO (ЗМЗ-409051.10 бензиновый) справа: 1 – крышка маслоналивного патрубка; 2 – патрубок термостата отвода охлаждающей жидкости в радиатор; 3 – датчик аварийного давления масла; 4 – датчик температуры охлаждающей жидкости; 5 – соединительный шланг; 6 – патрубок водяного насоса подвода охлаждающей жидкости из радиатора; 7 – пробка слива охлаждающей жидкости; 8 – стержневой указатель уровня масла; 9 – задний кронштейн подъема двигателя; 10 – экран выпускного коллектора; 11 – выпускной коллектор; 12 – маховик; 13 – масляный картер; 14 – пробка слива масла.

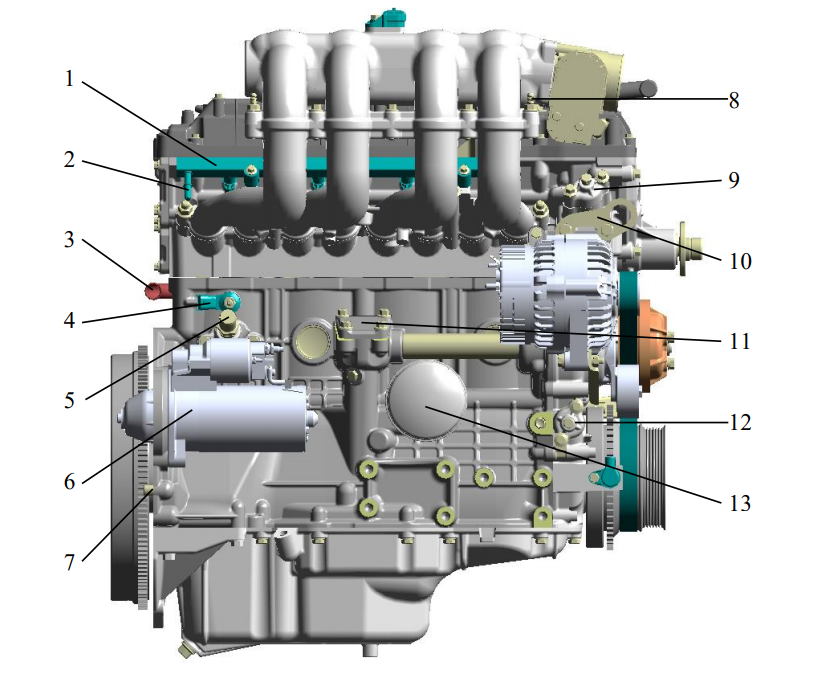

Вид двигателя ZMZ PRO (ЗМЗ-409051.10 бензиновый) слева: 1 – топливная рампа с форсунками; 2 – штуцер подвода топлива в топливную рампу; 3 – патрубок подвода охлаждающей жидкости из отопителя; 4 – датчик детонации; 5 – штуцер отвода охлаждающей жидкости в отопитель; 6 – стартер; 7 – установочный штифт коробки передач; 8 – шпилька крепления провода «–» КМСУД; 9 – крышка верхнего гидронатяжителя; 10 – передний кронштейн подъема двигателя; 11 – крышка привода масляного насоса; 12 – крышка нижнего гидронатяжителя; 13 – масляный фильтр.

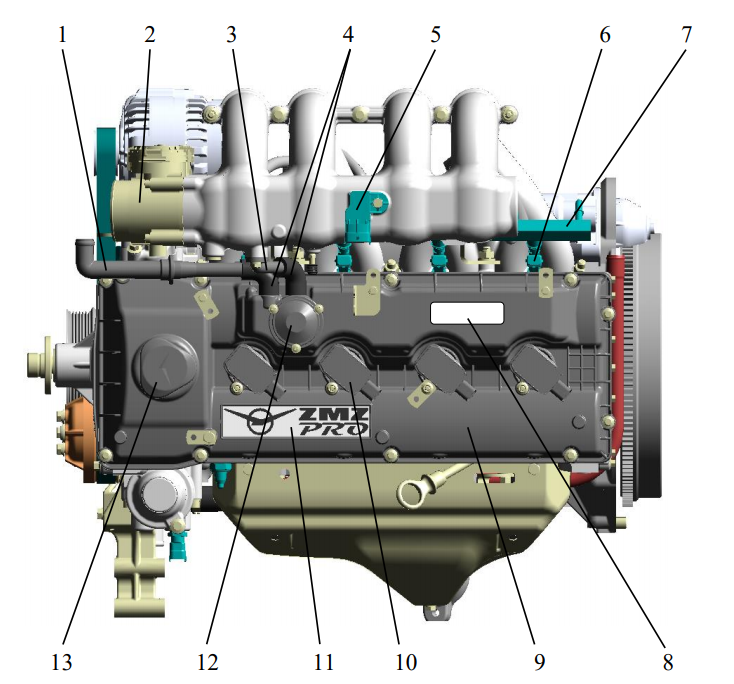

Вид двигателя ZMZ PRO (ЗМЗ-409051.10 бензиновый) сверху: 1 – трубка вентиляции с обратным клапаном; 2 – дроссельный модуль; 3 – трубка вентиляции с уплотнительным кольцом; 4 – угловой шланг вентиляции; 5 – датчик давления и температуры; 6 – форсунка; 7 – топливная рампа; 8 – этикетка обозначения комплектации двигателя; 9 – крышка клапанов; 10 – катушка зажигания; 11 – информационная этикетка; 12 – крышка клапана разрежения; 13 – крышка маслоналивного патрубка.

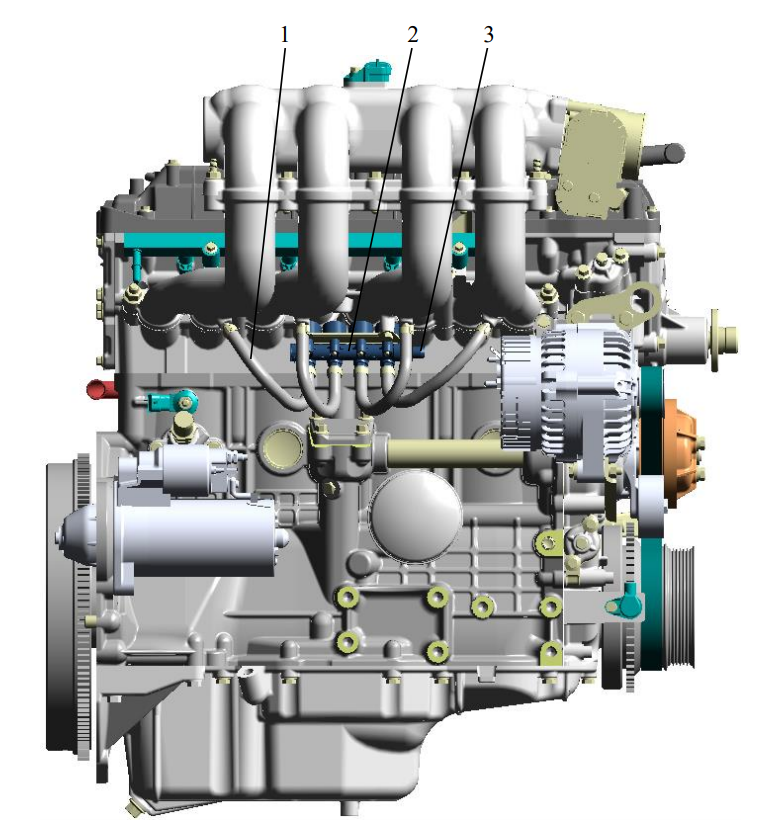

Вид двигателя ZMZ PRO (ЗМЗ-409052.10 газобензиновый) слева: 1 – шланг подачи газа; 2 – блок электромагнитных клапанов подачи газа; 3 – патрубок подсоединения шланга подвода газа к газовым клапанам.

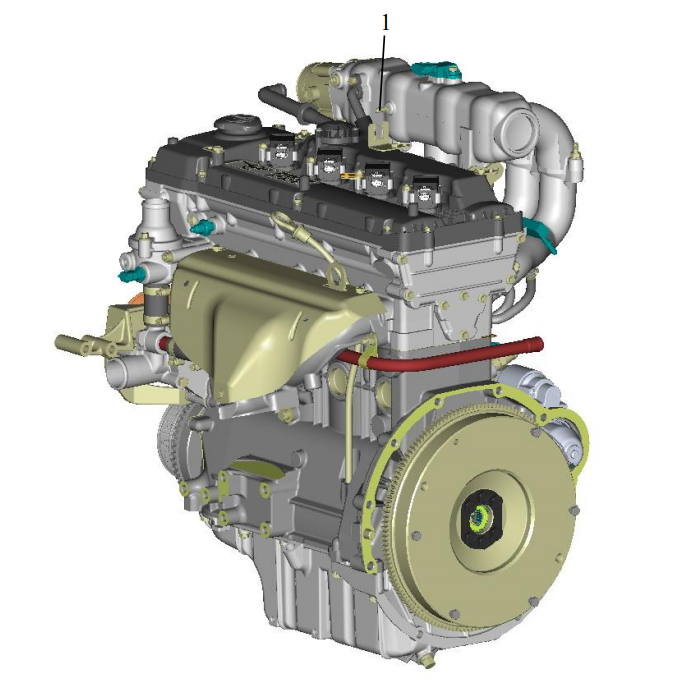

Вид двигателя ZMZ PRO (ЗМЗ-409052.10 газобензиновый) справа-сзади: 1 – штуцер шланга подачи разрежения в газовый редуктор.

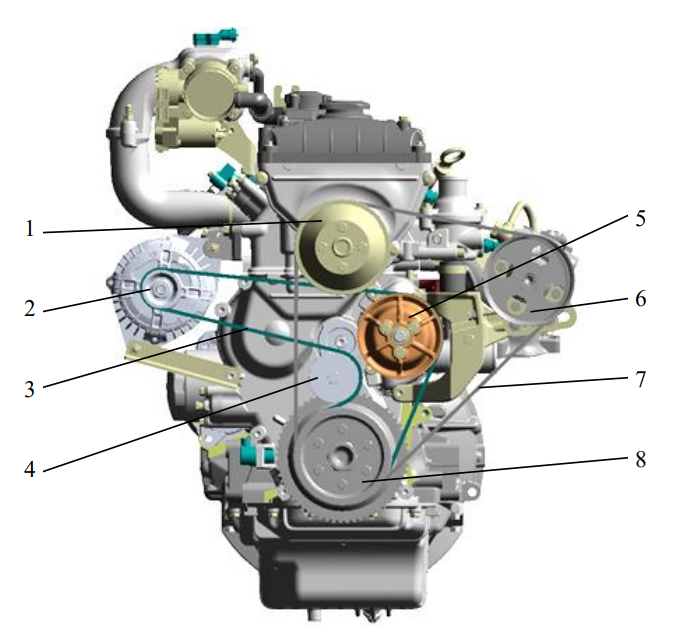

Вид спереди двигателей ZMZ PRO с насосом ГУР: 1 – шкив вентилятора; 2 – шкив генератора; 3 – ремень привода генератора и водяного насоса; 4 – автоматический механизм натяжения ремня; 5 – шкив водяного насоса; 6 – шкив насоса ГУР; 7 – ремень привода вентилятора и насоса ГУР; 8 – шкив коленчатого вала.

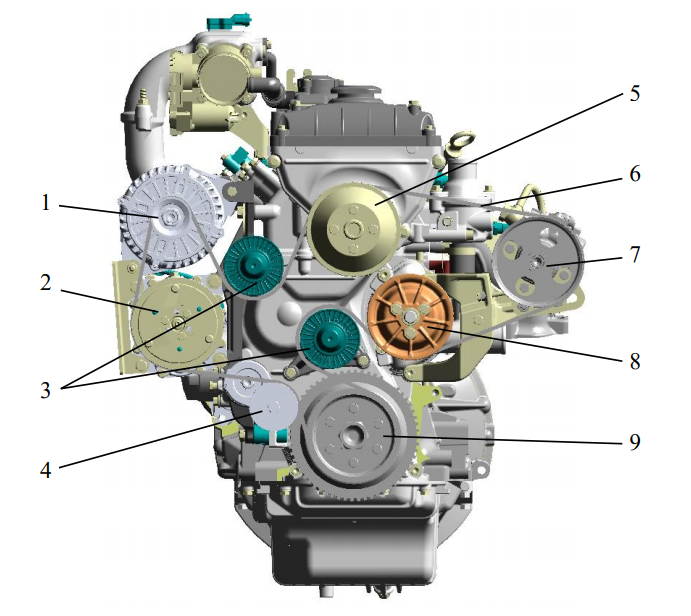

Вид спереди двигателей ZMZ PRO с компрессором кондиционера и насосом ГУР: 1 – шкив генератора; 2 – шкив компрессора кондиционера; 3 – направляющие ролики; 4 – автоматический механизм натяжения ремня; 5 – шкив вентилятора; 6 – ремень; 7 – шкив насоса ГУР; 8 – шкив водяного насоса; 9 – шкив-демпфер коленчатого вала.

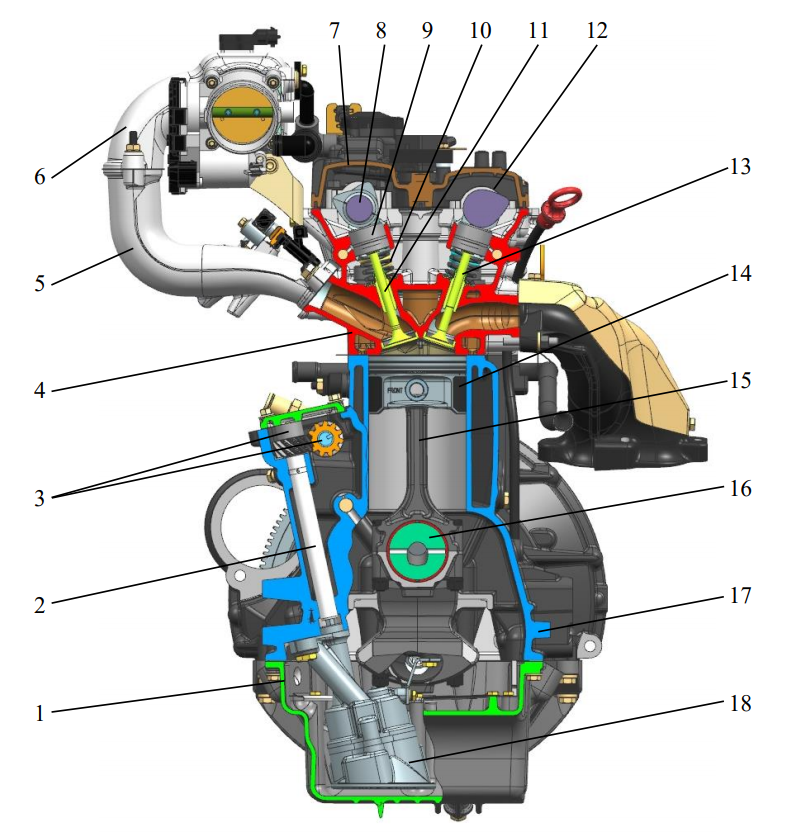

Поперечный разрез двигателя ZMZ PRO: 1 – масляный картер; 2 – валик привода масляного насоса; 3 – винтовые шестерни привода масляного насоса; 4 – головка цилиндров; 5 – впускная труба; 6 – ресивер; 7 – крышка клапанов; 8 – распределительный вал впускных клапанов; 9 – гидротолкатель; 10 – пружина клапана; 11 – впускной клапан; 12 – распределительный вал выпускных клапанов; 13 – выпускной клапан; 14 – поршень с кольцами; 15 – шатун; 16 – коленчатый вал; 17 – блок цилиндров; 18 – масляный насос.

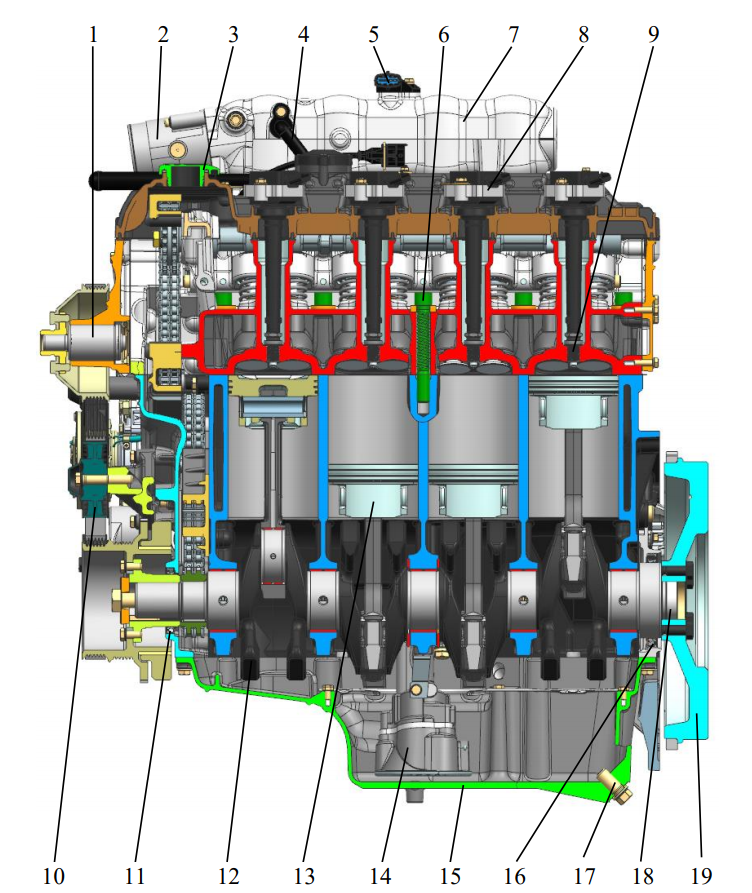

Продольный разрез двигателя ZMZ PRO с компрессором кондиционера: 1 – подшипник опоры вентилятора; 2 – дроссельный модуль; 3 – крышка маслоналивного патрубка; 4 – трубка вентиляции; 5 – датчик давления и температуры; 6 – болт головки цилиндров; 7 – ресивер; 8 – катушка зажигания; 9 – свеча зажигания; 10 – направляющий ролик ремня; 11 – передний сальник коленчатого вала; 12 – коленчатый вал; 13 – поршень; 14 – масляный насос; 15 – масляный картер; 16 – задний сальник коленчатого вала; 17 – пробка слива масла; 18 – подшипник носка первичного вала коробки передач; 19 – маховик.

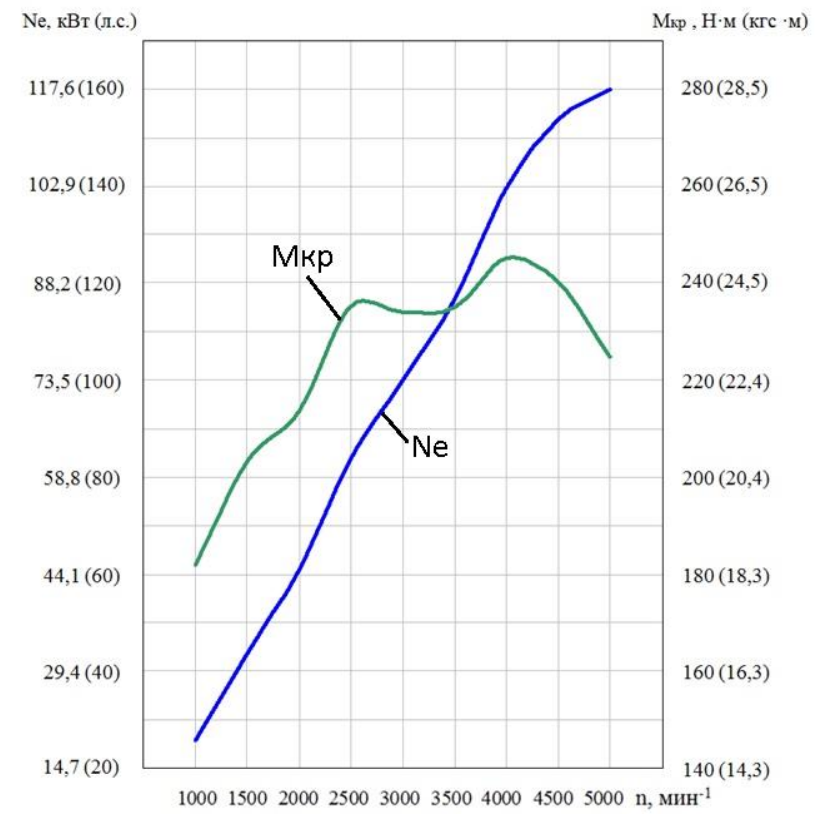

Ne – мощность
Мкр – крутящий момент
Внешняя скоростная характеристика двигателя ZMZ PRO (брутто по ГОСТ 14846)
