Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.
Тормозная система на ВАЗ 2114 состоит из двух основных частей:
• Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
• Привод – система передачи усилия от нажатой педали на колесные механизмы.
На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.
Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости. Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.

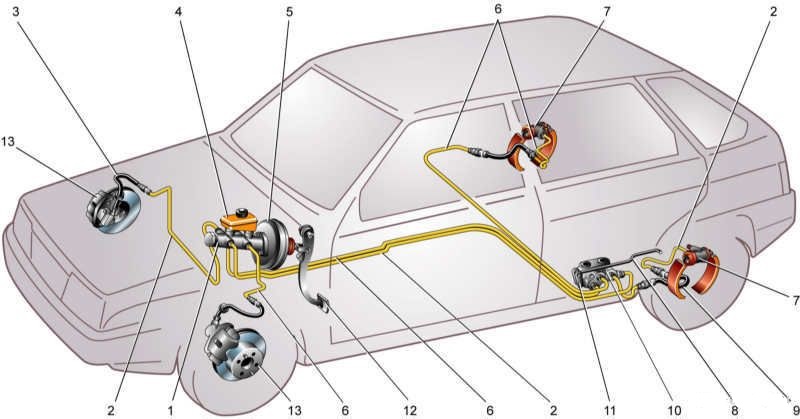

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.
1. Главный тормозной цилиндр. 2. Металлические патрубки 1-го контура. 3. Гибкий шланг передних механизмов. 4. Бачок для жидкости. 5. Вакуумный усилитель тормозов. 6. Металлические патрубки 2-го контура. 7. Цилиндры задних колес. 8. Рычаг привода регулятора давления тормозов. 9. Гибкий шланг задних механизмов. 10. Регулятор давления. 11. Кронштейн регулятора давления. 12. Педаль.

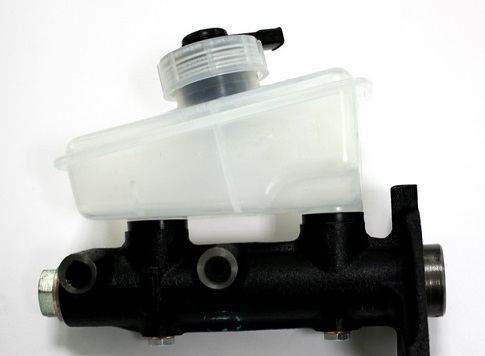

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.
Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.
Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.
Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

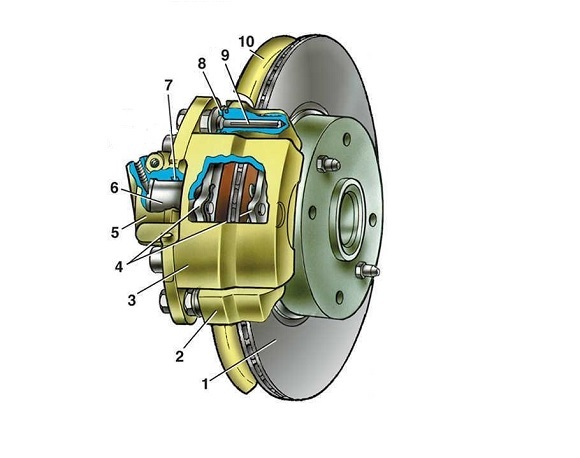

Схема устройства тормозной системы передних колес ВАЗ 2114
Передний тормозной механизм состоит из таких составляющих:
1. Тормозной диск. Непосредственно связан со ступицей колеса и вращается вместе с ним. Замедление вращения и остановка диска приводит к замедлению и остановке колеса. 2. Направляющая колодок. Служит обоймой для колодок и основанием для направляющих пальцев. 3. Суппорт. Объединяет в единый узел колодки, цилиндр, поршень и обеспечивает равномерную передачу усилия от обеих колодок на диск. 4. Тормозные колодки. Непосредственно воздействуют на диск, сжимая его с двух сторон и замедляя движение. 5. Цилиндр. Герметичная полость, в которой движется поршень. 6. Поршень. Под воздействием давления гидравлической жидкости прижимает колодку к диску. Благодаря системе «плавающая скоба», синхронно прижимается и вторая колодка. Это обеспечивает равномерный износ их накладок, диска и гарантирует эффективное торможение. 7. Кольцо для уплотнения. Предотвращает утечку жидкости и обеспечивает герметичность системы. 8. Чехол для защиты направляющего пальца от попадания грязи, что дает беспрепятственное перемещение колодок. 9. Направляющий палец. Позволяет колодкам равномерно перемещаться и прилегать к диску всей плоскостью. 10. Защитный кожух. Защищает диск от попадания дорожной грязи.
Колеса спереди оборудованы дисковыми тормозами. Они автоматически регулируют зазор от колодки до диска. Суппорт и цилиндр образуют плавающую скобу, что создает одинаково равномерное усилие на обеих колодках. Этим достигается равномерный износ накладок. Для контроля их износа на внутренней колодке есть сигнализатор.

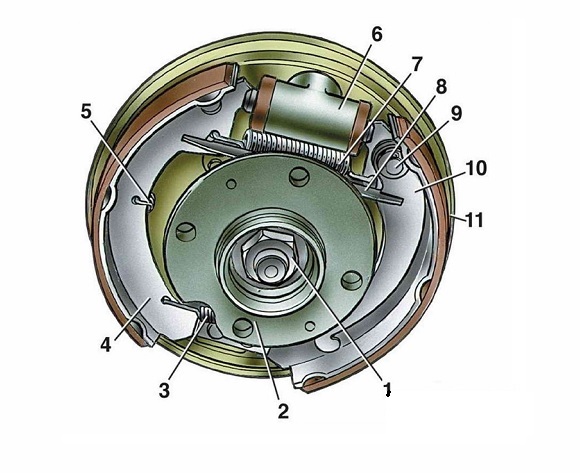

Схема устройства тормозной системы задних колес ВАЗ 2114
1. Ступичная гайка 2. Фланец ступицы. К ней крепится тормозной барабан 3. Нижняя стягивающая пружинка 4. Левая колодка 5. Упорная пружина 6. Цилиндр 7. Верхняя стягивающая пружинка 8. Направляющая планка 9. Эксцентрик 10. Правая колодка 11. Накладка колодки.
Совет: при движении по глубоким лужам или через речку вброд, тормозные механизмы намокают. Это резко снижает эффективность торможения. Сразу после преодоления водного препятствия на прямом участке и малой скорости несколько раз затормозите. Накладки колодок, диски и барабаны нагреются и высохнут. Эффективность системы восстановится.
В целом тормозная система ВАЗ-2114 простая и надежная. Для человека, имеющего опыт управления автомобилей других марок, ее обслуживание на «четырнадцатке» не составит проблем. Но и те водители, кто впервые сел за руль автомобиля, легко смогут разобраться с принципом работы и особенностями эксплуатации тормозной системы ВАЗ-2114. Но помните: обслуживать тормозную систему лучше на гарантийных СТО у опытных мастеров.

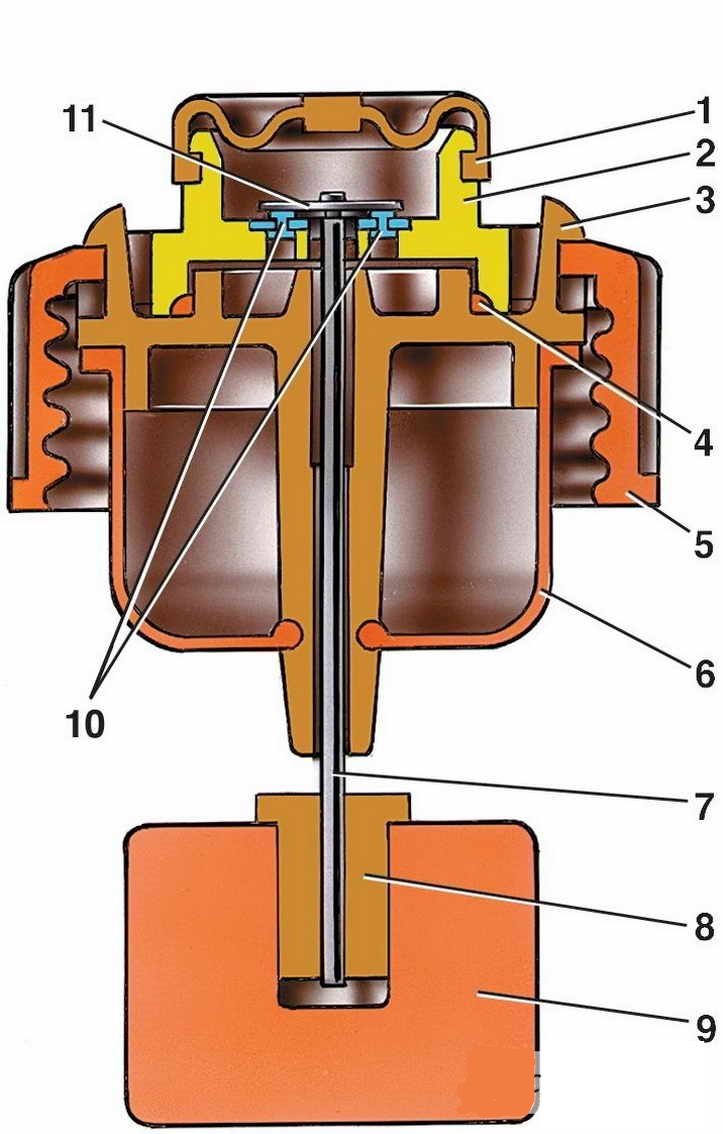

Датчик аварийного уровня тормозной жидкости Ваз 2113-2114-2115
Датчик аварийного уровня тормозной жидкости: 1 – защитный колпачок 2 – корпус датчика 3 – основание датчика 4 – уплотнительное кольцо 5 – зажимное кольцо 6 – отражатель 7 – толкатель 8 – втулка 9 – поплавок 10 – неподвижные контакты 11 – подвижный контакт.
Механического типа. Корпус 2 датчика с уплотнителем 4 поджимается к основанию 3 зажимным кольцом 5, которое навертывается на горловину бачка. Одновременно к торцу горловины поджимается фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, выполненными на основании 3.
Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика — неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1.
При понижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации на щитке приборов лада самара 2.
