Двигателем УМЗ 414 комплектовались автомобили УАЗ-469 и УАЗ-452. Серийное производство началось в 1978 году, одновременно продолжался выпуск двигателя УМЗ-451М. С 1986 года производился УМЗ-4146. Особенности. Мотор УМЗ 414 представлял собой дальнейшее развитие мотора УМЗ-451. 414-ый мотор по основным параметрам не имеет существенных отличий от 21-го. Его основное отличие от двигателя ГАЗ-21 в новой конструкцией блока цилиндров повышенной жесткости.
Кроме того, передний сальник коленчатого вала получил наружную конструкцию. Масленый фильтр от Жигулей первой модели. Сама система смазки отличается от 451го мотора - масло в радиатор охлаждения масла поступает через фильтр непосредственно из канала смазки коренных подшипников. На двигателе установлен маслоуловитель системы вентиляции картера. Можно сказать, что двигатель 414 представляет собой переходную модель между 451 и 417 моторами.
Степень сжатия на моторе 6,7:1. В системе питания применен однокамерный карбюратор К-131. Водяная помпа крепится к ГБЦ.
Моторесурс этого двигателя подняли с 120 до 150 тыс. км. УМЗ 414 в дальнейшем послужил основой для УМЗ 417, получив иную ГБЦ (схожую с ГАЗ-24) и степень сжатия 7,0:1. Данный мотор развивает 92 л.с.
Характеристики двигателя УМЗ 414
Параметр
Значение
Конфигурация
L
Число цилиндров
4
Объем, л
2,445
Диаметр цилиндра, мм
92,0
Ход поршня, мм
92,0
Степень сжатия
6,7
Число клапанов на цилиндр
2 (1-впуск; 1-выпуск)
Газораспределительный механизм
OHV
Порядок работы цилиндров
1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала
56,6 кВт - (77 л.с.) / 4000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала
172 Н•м / 2200 об/мин
Система питания
Карбюратор К-129В, К-131, К-131А
Рекомендованное минимальное октановое число бензина
76
Экологические нормы
Евро 0
Вес, кг
165
Модификации
Кроме оригинального силового агрегата имелось несколько модификаций с доработками:
Обозначение двигателя по КД
VDS-описательная часть маркировки
Характерные особенности комплектности и исполнения двигателя
Применяемость на автомобиле
Комплектации с карбюратором
414-1000400
Двигатель автомобильный с 1-камерным карбюратором
УАЗ
41417-1000400
Двигатель автомобильный с экранированным электрооборудованием и 1-камерным карбюратором в экспортном исполнении
4141-1000400
Двигатель автомобильный с экранированным электрооборудованием и 1-камерным карбюратором для поставок внутри страны
4142-1000400
Двигатель автомобильный с 2-камерным карбюратором
41436-1000400
Двигатель автомобильный с экранированным электрооборудованием и 2-камерным карбюратором в экспортном исполнении
4143-1000400
Двигатель автомобильный с экранированным электрооборудованием и 2-камерным карбюратором для поставок внутри страны
4144-1000400
Двигатель автомобильный с 2-камерным карбюратором (степень сжатия 8,2)
Конструкция
Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием.
Блок цилиндров алюминиевый с чугунными гильзами мокрого типа. Коленчатый вал и распределительный вал от двигателя ГАЗ-24. Также применяется набивка сзади с отдельным от последней крышки коренного подшипника держателем набивки. Впускной клапан имеет диаметр 44мм, выпускной - 36 мм. Коллектор с каналами круглого сечения и плавными изгибами под однокамерный карбюратор. Стоит отметить, что в зависимости от модели карбюратора и настроенности выпуска двигатель развивал мощность в диапазоне 77-80 л.с.

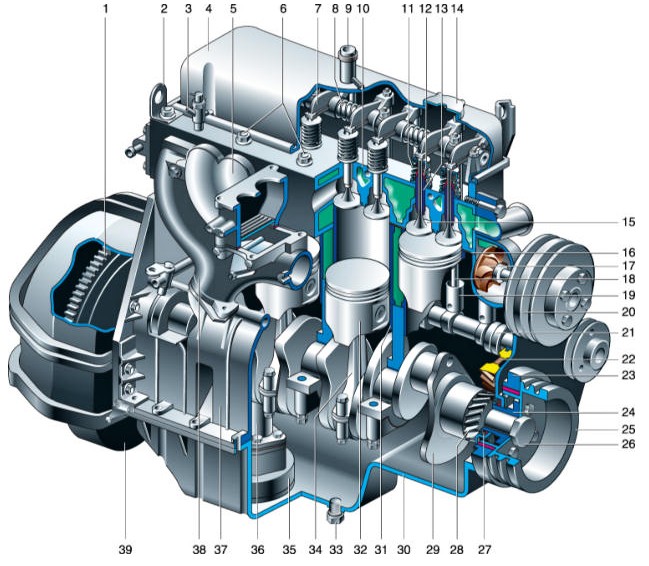

1 — маховик; 2 — монтажная проушина; 3 — кран отопителя; 4 — крышка головки блока цилиндров; 5 — впускной трубопровод; 6 — гайки шпилек крепления головки блока цилиндров; 7 — коромысло клапана; 8 — ось коромысел; 9 — патрубок вентиляции картера; 10 — головка блока цилиндров; 11 — пружины клапана; 12 — маслоотражательный колпачок; 13 — втулка клапана; 14 — крышка маслозаливной горловины; 15 — клапан; 16 — прокладка головки блока цилиндров; 17 — насос охлаждающей жидкости; 18 — штанга; 19 — толкатель; 20 — шкив вентилятора; 21 — распределительный вал; 22 — ведомая шестерня привода распределительного вала; 23 — демпфер крутильных колебаний; 24 — ступица шкива; 25 — шкив; 26 — болт шкива; 27 — манжета; 28 — ведущая шестерня привода распределительного вала; 29 — коленчатый вал; 30 — поддон картера; 31 — гильза цилиндра; 32 — поршень; 33 — пробка маслосливного отверстия; 34 — шатун; 35 — маслозаборник; 36 — масляный насос; 37 — блок цилиндров; 38 — выпускной коллектор; 39 — картер сцепления.
Кривошипно-шатунный механизм
Блок цилиндров литой, из алюминиевого сплава со сменными "мокрыми" чугунными гильзами, гильзы с добавкой молибдена. Алюминивые крышки опор коленвала, замок где крышки на блоке 4 мм и головку с ОВАЛЬНЫМИ окнами и шпильки М11.
Головка цилиндров литая из алюминиевого сплава, с вставными сёдлами и направляющими клапанов, общая для всех цилиндров.
Камера сгорания плоскоовальная, расположена в головке цилиндров.
Поршни литые, из алюминиевого сплава, лужёные, с залитыми в них стальными терморегулирующими вставками, лужёные.
Поршневые кольца:компрессионные: 2, чугунные: верхнее хромированное, нижнее- лужёное.
маслосъёмное: 1, стальное, составное.
Поршневые пальцы стальные, пустотелые, плавающие, с фиксацией двумя стопорными кольцами.
Шатуны стальные, кованые, двутаврового сечения, с запрессованой в верхнюю головку бронзовой втулкой.
Коленчатый вал литой, чугунный, 5-опорный, с противовесами. Диаметр коренных шеек - 64 мм, шатунных - 58 мм.
Подшипники коренные и шатунные со сменными тонкостенными сталеалюминиевыми вкладышами. Толщина, мм: коренного вкладыша - 2,25; шатунного вкладыша - 1,75; антифрикционного слоя - 0,33.
Маховик литой, чугунный, с напрессованным зубчатым венцом для пуска двигателя стартером.
Газораспределительный механизм (ГРМ)
Распределительный вал 5-опорный, стальной, кованый.
Привод распределительного вала шестерёнчатый от коленчатого вала парой косозубых шестерён.
Втулки распределительного вала свёрнутые из стальной ленты, залитой баббитом.
Клапаны расположены параллельно оси цилиндров впускные тюльпанообразные из жаропрочной стали 40Х9С2. диаметр тарелки 44 мм, угол фаски седла 45°, высота подъёма клапана 9,5 мм выпускные тарельчатые из жаропрочной стали 55Х20Г9АН4 с наплавкой рабочей поверхности сплавом ЭП616А, диаметр тарелки 36 мм, угол фаски седла 45°, высота подъёма клапана 9,5 мм.
Фазы газораспределения, град:
• открытие впускного клапана до в.м.т. 12
• закрытие впускного клапана после н.м.т. 60
• открытие выпускного клапана до н.м.т. 54
• закрытие выпускного клапана после в.м.т. 18
Направляющие втулки клапанов металлокерамические
Толкатели клапанов стальные, плунжерного типа, с наплавкой из специального чугуна.
Штанги толкателей из алюминиевого сплава, с напрессованными стальными наконечниками.
Корамысла клапанов стальные, литые с бронзовой втулкой.
