Замена клапанов Приора 16 клапанов

Содержание:

Известно, что 16-ти клапанный 126 двигатель Приоры при обрыве ремня ГРМ гнет клапана (124 не гнет). Несмотря на всю сложность ремонта моторов, заменить клапана на 16-клапанной «Приоре» можно своими руками. Для этого необходимо иметь общее представление об устройстве двигателя внутреннего сгорания, запастись необходимыми запчастями и инструментами, а также использовать данную статью в качестве руководства.

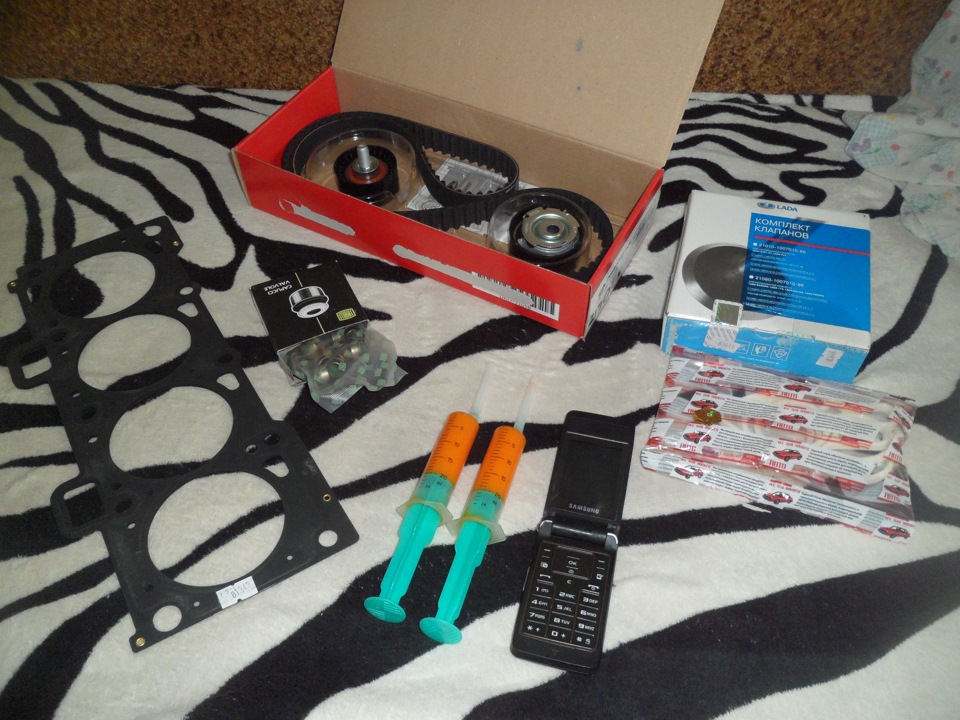

Что необходимо купить для замены

— Клапана комплект 16 шт (впускные/выпускные)
— Ремень ГРМ с роликами в комплекте
— Прокладка головки блока
— Прокладки ресивера комплект
— Сальник клапанов комплект 16 шт.
— Съемник для клапанных пружин
— Съемник маслосъемных колпачков.

Пошаговая инструкция по замене клапанов Приоры

Снятие ГБЦ Лада Приора. Процедуру замены клапанов необходимо начать со съема головки двигателя. Для доступа к головке блока, нужно снять воздушный ресивер. Отвернуть две гайки на 13, крепящие к нему узел заслонки дросселя. Заслонку с резиновым воздушным патрубком отвести в сторону. Открутить 5 гаек на 13, крепящие патрубки на входах в цилиндры, и 4 гайки, держащие сверху весь ресивер. Снять ресивер, и выкрутив гайки на 10, вынуть катушки зажигания. Вывернуть свечи. Снять крышку защитного кожуха ремня ГРМ (газораспределительного механизма). Ослабить натяжной механизм, и снять с шестерней распределительных валов сам ремень. Снять шестерни с валов, открутив крепёжные болты на 17. Пометить шестерни. Хотя их тяжело перепутать. На правой, по внутренней части идёт ободок, для считывателя датчика фаз (распредвала). Теперь ослабив хомуты, снять патрубки с термостата. Выкрутить фигурной отвёрткой болт крепления масляного щупа. Вывернуть болты на 10, держащие бензопровод. Ключами на 17, гаечными, отсоединить топливный провод. Осталось только выкрутить головкой на 8, пятнадцать болтов крепления, и крышку можно снимать, пользуясь специальными выступами по краям. И заключительный этап. Выкрутить шестигранником №10, болты головки. Их 10 штук.

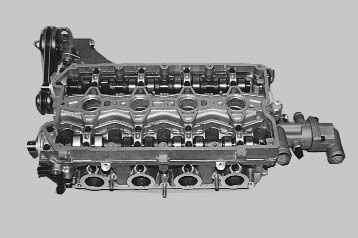

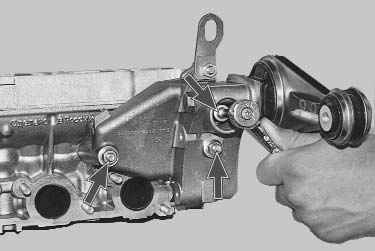

После того как снимите головку, расположите ее на деревянной подложке распределительными валами вверх, чтобы не повредить клапана. Затем нужно снять левую опору двигателя. Для этого торцевым ключом на 13 отверните 3 гайки, закрепляющие ее.

После того как опора отсоединена от корпуса, открутите ключом на 10 болт, который держит крепление топливной трубки, и отсоедините его.

После тем же ключом на 10 открутите 2 болта, которые крепят датчик положения распредвала.

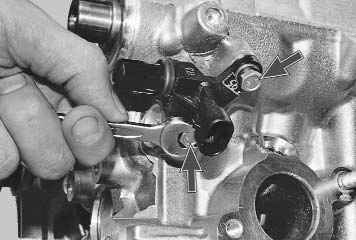

Затем вам нужно отсоединить датчик аварийного падения давления масла. Для этого его нужно вывернуть из блока подшипников ключом на 21.

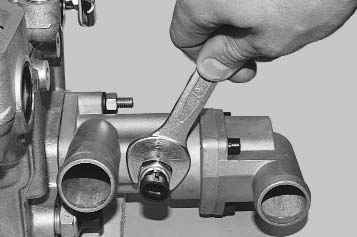

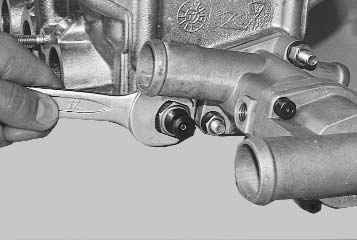

Потом ключом на 19 выкрутите из термостата датчик температуры охлаждающей жидкости.

Ключом на 21 выверните его заднюю часть из корпуса головки двигателя.

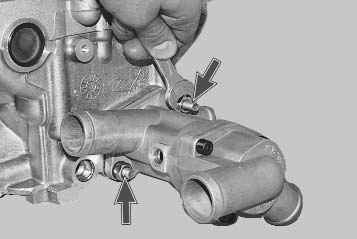

Теперь вы можете отсоединить термостат. Для этого открутите две гайки на 13, которые его держат, и снимите его со шпилек вместе с прокладкой.

Затем для удобства в дальнейшей работе свечным ключом выкрутите свечи зажигания.

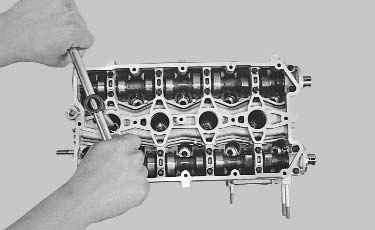

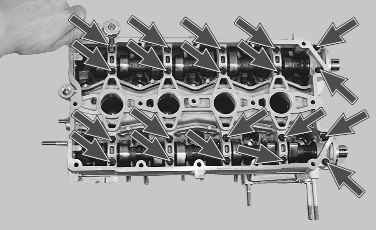

Теперь снимите блок подшипников распределительных валов. Для этого торцевым ключом на 8 нужно открутить 20 болтов, держащих корпус блока.

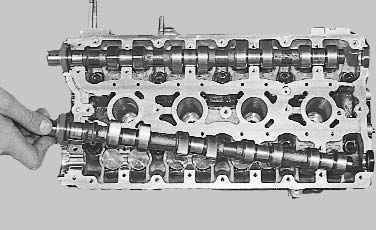

Затем выньте распредвалы из выемок блока цилиндров и снимите с их передних концов сальники.

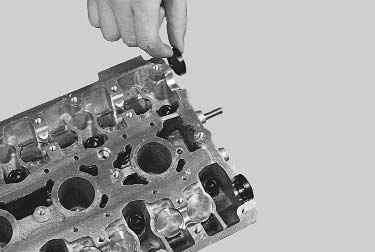

Снимите заглушки с торца головки.

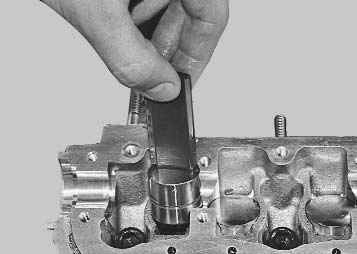

Затем вы можете извлечь из нее гидротолкатели клапанов.

После отсоединения всех элементов очистите поверхность головки от нагара и возможных заусенцев.

Рассухаривание клапанов

Для начала вам нужно установить упор под снимаемый клапан. Затем правильно поставить съемник для пружины клапана.

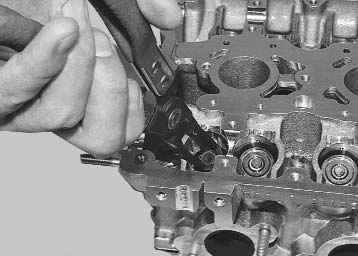

Для этого в крутите в отверстие на корпусе головки болт, который крепит крышку блока подшипников, и зацепите за него съемник. Теперь сожмите этим приспособлением пружину и выньте оба сухаря клапанов из верхней тарелки пружины.

Это можно сделать пинцетом или отверткой. Если «сухарь» не выходит, то можно легонько ударить по верхней тарелке пружины молотком и освободить его. Теперь можно снять съемник. Затем снимите верхнюю тарелку и выньте пружину из отверстия.

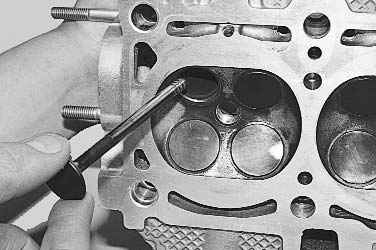

Теперь вы можете с легкостью достать клапан, немного подтолкнув его отверткой.

Следующим этапом в замене будет снятие маслосъемного колпачка с клапана. Он спрессовываеться с втулки специальным съемником или плоскогубцами.

Затем очистите клапан от нагара и внимательно его осмотрите. Заменять клапана нужно со следующими дефектами:

• Глубокие царапины и повреждения на рабочей плоскости клапана.

• Загиб стержня или трещины на нем.

• Прогоревшая рабочая плоскость.

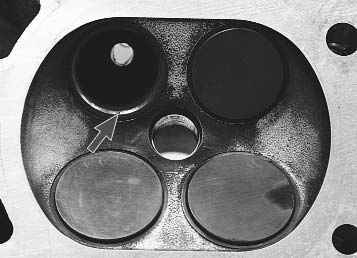

Также следует внимательно осмотреть седла клапанов на наличие значительных повреждений. Если дефекты есть, то нужно отшлифовать их в специализированной мастерской. Проверьте состояние пружин клапанов. Если на них есть какие-либо повреждения или изгибы, то замените их.

После полного осмотра всех клапанов замените неисправные и установите клапана на место, смазав их перед этим моторным маслом. Для сборки головки и установки ее на место повторите действия, описанные в статье, в обратном порядке.

Важно: прокладка между блоком цилиндров и головкой одноразовая. Поэтому обязательно замените ее перед установкой головки.

Несколько советов для владельцев автомобиля «Приора»

Для того чтобы избежать быстрого износа или загиба клапанов, рекомендуется придерживаться нескольких правил:

✔ Следите за состоянием ремня ГРМ. Большинство проблем с клапанами возникает при его обрыве. Это можно предупредить, если использовать качественные ремни, и, главное, вовремя их менять.

✔ Заправляйте качественное топливо. При бедной смеси температура сгорания в двигателе значительно повышается, что приводит к деформации рабочей плоскости клапана или его прогоранию.

✔ Используйте качественные запчасти. Если вам уже пришлось заменить клапана, то устанавливайте только проверенные фирменные запчасти. Не стоит экономить, покупая аналоги от неизвестного производителя или заведомо некачественные, но дешевые детали. Как показывает практика, впоследствии такая экономия обходится значительно дороже.

СБОРКА

Собирать всё в обратном порядке. Только несколько важных моментов:

✔ Не перепутать местами валы.

✔ Тщательно очистить посадочные места головки и крышки, перед обработкой герметиком.

✔ Соблюдать порядок затяжки болтов крепления головки.

✔ Правильно установить шестерни, не перепутать местами.

✔ Строго выставить метки на всех валах.

✔ В остальном просто провести процедуры в обратном порядке.

ЗАПУСК
Итак, всё собрано. Лишних болтов не осталось, тасол залит в систему и аккумулятор на месте. Уровень масла проверен. Маслосъемные колпачки на «Приоре» стоят новые. Вроде можно запускать. Однако, один совет. На всякий случай лучше сделать 2—3 оборота коленвала вручную.

✔ Во-первых, появится уверенность, что метки ГРМ установлены верно.

✔ Во-вторых, сам ремень плотно сядет на место после установки.

Ну а теперь, можно и запускать.
