Первое, на что смотрит потенциальный владелец автомобиля при покупке, это оптимальное сочетание двигателя и трансмиссии. Далеко не все водители стремятся приобрести максимально мощные моторы, и автопроизводители это понимают, предлагая различные вариации двигателей к покупке. Одной из распространенных в России вариаций двигателя европейских автомобильных брендов является мотор 1.4 TSI. Такой двигатель устанавливается на автомобили Skoda, Audi и Volkswagen. В рамках данной статьи рассмотрим, какие преимущества и недостатки у двигателя 1.4 TSI, а также каков его ресурс.На основе блока семейства моторов с объемом до 1,4 л представили новые серии объемом 1,2 и 1,4 л серии ЕА111 (не ищите простой логики в нумерации). Мощность моторов составляла 105-180 л.с. Базой для новых двигателей послужили атмосферные модели AUA/AUB объемом 1,4 л, выполненные с использованием новой модульной схемы расположения навесных агрегатов и с цепным приводом ГРМ. Моторы получили обозначение TFSI/TSI, так как оснащались прямым впрыском топлива и наддувом. Особо отметим, что никакой разницы между топливными системами TFSI и TSI нет, это всего лишь два маркетинговых названия одного и того же для моделей Audi и Volkswagen.
МОТОРЫ 1,2 Л ЭТОЙ ЛИНЕЙКИ СИЛЬНО ОТЛИЧАЮТСЯ ОТ ДВИГАТЕЛЕЙ 1,4 Л. У НИХ ДРУГАЯ ВОСЬМИКЛАПАННАЯ ГБЦ И НЕМНОГО ДРУГОЙ БЛОК, ДРУГАЯ ПОРШНЕВАЯ ГРУППА, А ЕЩЁ ОТСУТСТВУЮТ ВЫСОКОФОРСИРОВАННЫЕ ВАРИАНТЫ.Характеристики 1.4 TSI
| Производство | Mlada Boleslav Plant |
| Марка двигателя | EA111 |
| Годы выпуска | 2005-2015 |
| Материал блока цилиндров | чугун |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 75.6 |
| Диаметр цилиндра, мм | 76.5 |
| Степень сжатия | 10 |
| Объем двигателя, куб.см | 1390 |
| Мощность двигателя, л.с./об.мин | 122/5000 125/5000 131/5000 140/6000 150/5800 160/5800 170/6000 180/6200 185/6200 |
| Крутящий момент, Нм/об.мин | 200/1500-4000 200/1500-4000 220/1750-3500 220/1500-4000 240/1750-4000 240/1500-4500 240/1750-4500 250/2000-4500 250/2000-4500 |
| Топливо | 95-98 |
| Экологические нормы | Евро 4 Евро 5 |
| Вес двигателя, кг | ~126 |
| Расход топлива, л/100 км — город — трасса — смешан. | 08.фев 05.янв 6.2 |
| Расход масла, гр./1000 км | до 500 |
| Масло в двигатель | 5W-30 5W-40 |
| Сколько масла в двигателе | 3.6 |
| Замена масла проводится, км | 15000 (лучше 7500) |
| Рабочая температура двигателя, град. | 90 |
| Ресурс двигателя, тыс. км — по данным завода — на практике | — 200+ |
| Тюнинг, л.с. — потенциал — без потери ресурса | 230+ н.д. |
| Двигатель устанавливался | Audi A1 Seat Altea Seat Ibiza Seat Leon Seat Toledo Skoda Fabia Skoda Octavia Skoda Rapid Skoda Superb Skoda Yeti Volkswagen Jetta Volkswagen Golf Volkswagen Beetle Volkswagen Passat Volkswagen Passat CC Volkswagen Polo Volkswagen Scirocco Volkswagen Tiguan Volkswagen Touran |
Надежность двигателя 1.4 TSI
Серия малообъемных турбомоторов ЕА111 (1.2 TSI, 1.4 TSI) получила широкое распространение в 2005 году, благодаря популярному Гольфу 5 и седану Джетта. Основным и поначалу единственным двигателем являлся 1.4 TSI в различных его модификациях, который был призван заменить атмосферные 2.0 литровые четверки и 1.6 FSI.

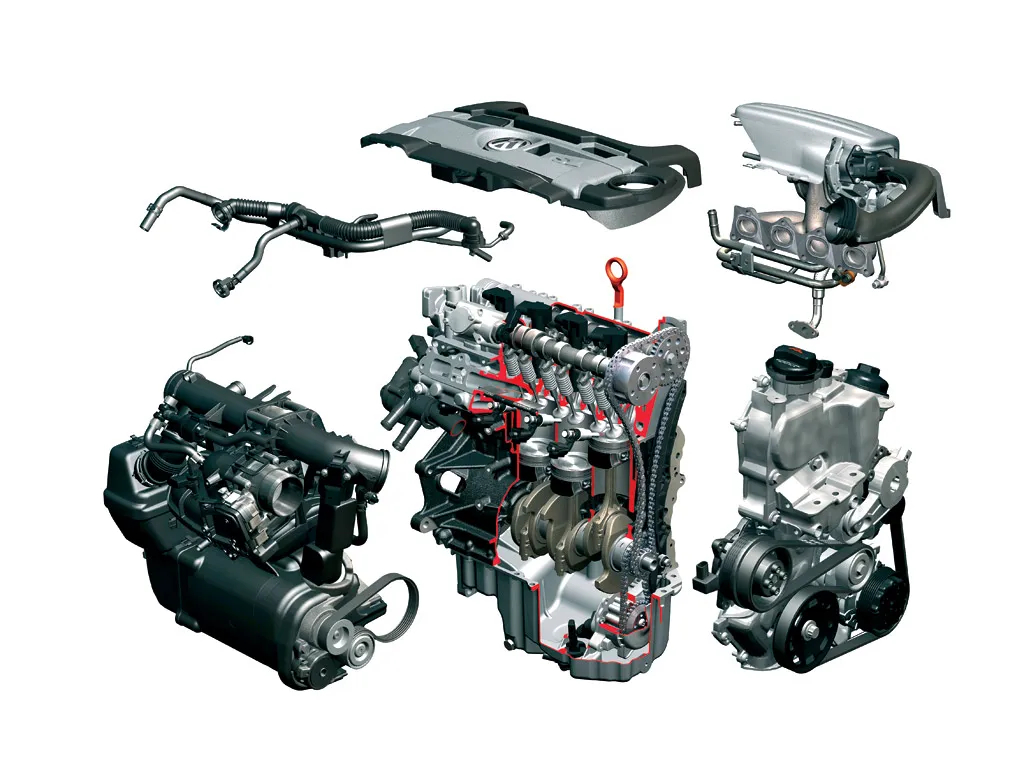

В основе силового агрегата лежит чугунный блок цилиндров, накрытый алюминиевой 16 клапанной головкой с двумя распределительными валами, с гидрокомпенсаторами, с фазовращателем на впускном валу и с непосредственным впрыском. В приводе ГРМ используется цепь со сроком службы расчитанным на весь период эксплуатации мотора, однако в действительности замена цепи грм требуется через 50-100 тыс. км. Перейдем к самому главному, а самое главное в двигателях TSI это, конечно же, наддув. Слабые версии оснащены обычным турбокомпрессором TD025, более мощные 1.4 TSI Twincharger и работают по схеме компрессор Eaton TVS + турбонаддув KKK K03, что практически исключает эффект турбоямы и обеспечивает существенно больше мощности.
Несмотря на всю технологичность и продвинутость серии ЕА111 (мотор 1.4 TSI неоднократный победитель конкурса «Двигатель года»), в 2015 году ее заменили на еще более совершенную серию ЕА211 с новым, серьезно измененным, 1.4 TSI движком.
Модификации двигателя 1.4 TSI
1. BLG (2005 — 2009) — двигатель с компрессором и турбонаддувом, которые дуют 1.35 бар и мотор развивает 170 л.с. на 98 бензине. Двигатель оснащается воздушным интеркулером, соответствует экологическому стандарту Евро-4, а управляет всем ЭБУ Bosch Motronic MED 9.5.10. 2. BMY (2006 — 2010) — аналог BLG, где буст снизили до 0.8 бар, и мощность упала до 140 л.с. Здесь можно обходиться 95-м бензином. 3. BWK (2007 — 2008) — версия для Tiguan на 150 л.с. 4. CAXA (2007 — 2015) — двигатель 1.4 TSI 122 л.с. Он во всех компонентах попроще, чем компрессорный с турбиной. Турбина на CAXA это Mitsubishi TD025 (которая поменьше, чем у Twincharger) с максимальным давлением до 0.8 бар, которая быстро выходит на буст и позволяет отказаться от компрессора. Кроме того, здесь установлены измененные поршни, впускной коллектор без заслонок и с жидкостным интеркулером, головка с более плоскими впускными каналами, измененные распредвалы, более простые выпускные клапаны, переработанные форсунки, ЭБУ Bosch Motronic MED 17.5.20. Мотор отвечает нормам Евро-4. 5. CAXC (2007 — 2015) — аналог САХА, но программно мощность увеличена до 125 л.с. 6. CFBA — двигатель для китайского рынка, по совместительству это самая мощная версия с одной турбиной — мощность 134 л.с. 7. CAVA (2008 — 2014) — аналог BWK под Евро-5. 8. CAVB (2008 — 2015) — аналог BLG для Евро-5. 9. CAVC (2008 — 2015) — двигатель BMY для стандарта Евро-5. 10. CAVD (2008 — 2015) — мотор CAVC с прошивкой на 160 л.с. Давление наддува 1.2 бара. 11. CAVE (2009 — 2012) — двигатель с прошивкой на 180 л.с. для Polo GTI, Fabia RS и Ibiza Cupra. Давление наддува 1.5 бар. 12. CAVF (2009 — 2013) — версия для Ibiza FR на 150 л.с. 13. CAVG (2010 — 2011) — топовый вариант среди всех 1.4 TSI на 185 л.с. Стоит на Audi A1 14. CDGA (2009 — 2014) — версия для работы на газу, мощность 150 л.с. 15. CTHA (2012 -2015) — аналог CAVA с другими поршнями, цепью и натяжителем. Экологический класс остался Евро-5. 16. CTHB (2012 — 2015) — аналог CTHA мощностью 170 л.с. 17. CTHC (2012 — 2015) — тот же CTHA, но прошит под 140 л.с. 18. CTHD (2010 — 2015) — двигатель с прошивкой на 160 л.с. 19. CTHE (2010 — 2014) — одна из самых мощных версий на 180 л.с. 20. CTHF (2011 — 2015) — мотор для Ibiza FR на 150 л.с. 21. CTHG (2011 — 2015) — двигатель, заменивший CAVG, мощность такая же — 185 л.с.
Проблемы и недостатки двигателей 1.4 TSI
1. Растяжение цепи ГРМ, проблемы с натяжителем. Самый распространенный недостаток 1.4 TSI, появляющийся при пробегах от 40-100 тыс. км. Треск в двигателе его типичный симптом, при появлении подобного звукового сопровождения, стоит ехать на замену цепи ГРМ. Во избежание повторения, не стоит оставлять автомобиль на уклоне на передаче. 2. Не едет. В данном случае проблема, скорей всего, кроется в перепускном клапане турбокомпрессора или клапане управления турбиной, проверяйте и все наладится. 3. Троит, вибрация на холодную. Особенность работы двигателей 1.4 TSI, после прогрева данные симптомы уходят. Кроме того моторы VW-Audi TSI долго прогреваются и любят понемногу есть качественное масло, но проблема не столь критична. При своевременном обслуживании, использовании качественного бензина, спокойной эксплуатации и нормальном отношении к турбине (после движения дать поработать 1-2 минуты), мотор отъездит довольно долго, ресурс двигателя Volkswagen 1.4 TSI составляет более 200000 км. Прогресс на месте не стоит, и в 10-х годах XXI века турбомотором с непосредственным впрыском никого не удивишь, технологии постепенно отрабатываются, ошибки исправляются… И вот уже на смену ЕА111 пришли моторы следующей линейки ЕА211 – именно ими оснащается большинство современных машин концерна Volkswagen. Судя по первым отчётам «сто- и «двухсоттысячников» из числа владельцев, а также по отзывам мастеров, серия получилась более удачной. И о ней далее.Обновленный двигатель Volkswagen-Audi 1.4 TSI EA211
| Производство | Mlada Boleslav Plant |
| Марка двигателя | EA211 |
| Годы выпуска | 2012-н.в. |
| Материал блока цилиндров | алюминий |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 80.0 |
| Диаметр цилиндра, мм | 74.5 |
| Степень сжатия | 10.0 |
| Объем двигателя, куб.см | 1395 |
| Мощность двигателя, л.с./об.мин | 110/4800-6000 116/5000-6000 122/5000-6000 125/5000-6000 125/5000-6000 140/4500-6000 150/5000-6000 |
| Крутящий момент, Нм/об.мин | 200/1500-3500 200/1400-3500 200/1400-4000 200/1400-4000 220/1500-4000 250/1500-3500 250/1500-3500 |
| Топливо | 95-98 |
| Экологические нормы | Евро 5 Евро 6 |
| Вес двигателя, кг | 104 (122 л.с.) 106 (140 л.с.) |
| Расход топлива, л/100 км — город — трасса — смешан. | 06.июн 04.мар 5.2 |
| Расход масла, гр./1000 км | до 500 |
| Масло в двигатель | 5W-30 5W-40 |
| Сколько масла в двигателе | 3.8 |
| Замена масла проводится, км | 15000 (лучше 7500) |
| Рабочая температура двигателя, град. | ~90 |
| Ресурс двигателя, тыс. км — по данным завода — на практике | — — |
| Тюнинг, л.с. — потенциал — без потери ресурса | 170+ н.д. |
| Двигатель устанавливался | Audi A3 Audi A4 Audi A5 Skoda Octavia Skoda Rapid Skoda Superb Skoda Yeti VW Caddy Volkswagen Golf Volkswagen Jetta Volkswagen Passat VW Passat CC VW Polo VW Tiguan Audi A1 Audi Q2 Audi Q3 VW Beetle VW Scirocco VW Touran Seat Ibiza Seat Leon Seat Toledo |
Ресурс двигателя Фольксваген и чем отличается от предшественника 1.4 TSI ЕА211
1.4 TSI новой серии ЕА211 (1.0 TSI, 1.2 TSI) пришел на замену популярному 1.4 TSI EA111 серии и представляет собой серьезно доработанный практически новый мотор, располагающийся под углом 12гр. назад. В силовом агрегате полностью заменили низ: блок цилиндров теперь алюминиевый с чугунными гильзами, диаметр цилиндров уменьшился на 2 мм, теперь он равен 74.5 мм, коленвал заменен на более легкий и длинноходный (ход 80 мм, был 75.6 мм), используются легкие шатуны. Накрыто это все 16-клапанной головкой с двумя распределительными валами, но в отличие от прошлого поколения, ГБЦ развернута на 180гр. и теперь выпускной коллектор располагается сзади, сам же коллектор теперь интегрирован в головку. Мотор 1.4 TSI оснащен гидрокомпенсаторами, применена система непосредственного впрыска топлива. На 122-х сильной версии установлен фазовращатель на впускном валу, модификация мощностью 140 л.с., оснащается фазовращателями и на впуске и на выпуске. В приводе ГРМ также произошли изменения, теперь вместо цепи используется ремень ГРМ, который нужно проверять каждые 60.000 км.
Здесь используется новая двухконтурная система охлаждения, а на модификации мощностью 140 л.с. доступна система отключения двух цилиндров ACT.
В дополнении ко всему данный мотор оснащен системой турбонаддува, с интеркулером встроенным во впускной коллектор. На разных модификациях турбины отличаются: версия мощностью 122 л.с. использует турбину чуть поменьше (с давлением 0.8 бар), 140-сильная модификация, соответственно, побольше и давление здесь 1.2 бар.
Управление мотором лежит на ЭБУ Bosch Motronic MED 17.5.21.
Данный движок выпускается и сегодня, но с 2016 года его меняют на новый 1.5 TSI.
Модификации двигателей 1.4 TSI EA211
1. CMBA (2012 — 2013) — модификация мощностью 122 л.с., где установлена турбина TD025 M2, а давление наддува 0.8 бар. Мотор соответствует стандарту Евро-5. 2. CPVA (2012 — 2014) — аналог CMBA с усиленными седлами, клапанами, другими маслосъемными колпачками. Мотор ориентирован на работу на Е85. 3. CPVB (2012 — 2014) — аналог CPVA мощностью 125 л.с. 4. CHPA (2012 — 2015) — версия на 140 л.с. без системы ACT и с системой изменения фаз газораспределения на впуске и выпуске. Здесь установлена турбина IHI RHF3, давление наддува 1.2 бар. Мотор отвечает экологическому стандарту Евро-5. 5. CHPB (2012 — 2015) — аналог CHPA на 150 л.с. 6. CPTA (2012 — 2016) — аналог CHPA с системой отключения двух цилиндров АСТ и с соответствием требованиям экологического класса Евро 6. 7. CXSA (2013 — 2014) — мотор, заменивший CMBA, и отличался исправленной ГБЦ. Его мощность 122 л.с. 8. CXSB (2013 — 2014) — аналог CXSA мощностью 125 л.с. 9. CZCA (2013 — н.в.) — замена CXSA под Евро-6, с другими распредвалами и с увеличенной мощностью до 125 л.с. 10. CZCB (2015 — н.в.) — аналог CZCA для Caddy. 11. CZCC (2016 — н.в.) — аналог CZCA для Audi A3 мощностью 116 л.с. 12. CPWA (2013 — н.в.) — аналог CPVA, но для работы на газе. Мощность мотора снижена до 110 л.с. 13. CZDA (2014 — н.в.) — замена CHPA под Евро 6. Этот мотор без АСТ, а его мощность 150 л.с. 14. CZDB (2015 — 2016) — аналог CZDA, но мощность снижена до 125 л.с. и встречается он на VW Tiguan. 15. CZEA (2014 — н.в.) — аналог CZDA с системой АСТ. 16. CZTA (2015 — 2018) — мотор для Северной Америки, мощность 150 л.с. 17. CUKB (2014 — н.в.) — гибридный двигатель для Audi A3 e-tron и Golf 7 GTE. Здесь 150-сильный двигатель работает в паре с электродвигателем на 75 кВт. Вместе они развивают 204 л.с. 18. CUKC (2015 — н.в.) — аналог CUKB для Volkswagen Passat GTE, где электромотор развивает 85 кВт, бензиновый двигатель имеет 156 л.с., а их общая мощность достигает 218 л.с. 19. CNLA (2012 — 2018) — гибридный мотор для США. Здесь стоит бензиновый двигатель мощностью 150 л.с + электромотор VX54 мощностью до 27 л.с. Ставили его на Jetta Hybrid. 20. CRJA (2012 — 2018) — гибрид для европейского рынка под Евро 6, от CNLA отличается отсутствием подачи вторичного воздуха.Проблемы и недостатки двигателей VW 1.4 TSI
1. Жор масла. Первые версии страдали высоким расходом масла из-за дефектной ГБЦ, которую рекомендовали к замене, более новые версии расходовали масло сверх нормы из-за колец и требовался капремонт уже на пробегах 50 тыс. км или больше.Важно: При покупке поддержанного автомобиля с двигателем 1.4 TSI нужно определить, как часто владелец менял масло в моторе. Если он это делал реже, чем 1 раз в 10-12 тысяч километров пробега, а суммарный пробег двигателя превышает 60-70 тысяч, лучше отказаться от покупки такого автомобиля.
2. Потеря тяги. При постоянной езде в одном и том же ритме (а также из-за особенностей турбины), появляется вероятность, что у вас может заклинить ось вестгейта или выйти из строя актуатор. Нужно смотреть, в чем причина и тогда станет ясно, что делать дальше: менять актуатор или достаточно разработать ось. Чтобы снизить вероятность этого, нужно время от времени нажимать на газ как следует.
Рекомендации по эксплуатации двигателя 1.4 TSI
Рассмотрев типичные проблемы двигателя 1.4 TSI, можно сделать выводы о правилах его эксплуатации: ✔ Использование качественного масла, рекомендованного производителем. При этом замену масла нужно проводить чаще, чем рекомендовано в книжке по технической эксплуатации автомобиля. Оптимальный период замены масла — 10-12 тысяч километров пробега. Можно использовать различные присадки в масло для улучшения его характеристик; ✔ Использование качественного бензина. Как и любой турбированный мотор, 1.4 TSI крайне восприимчив к топливу низкого качества. Рекомендуется не заправлять такой двигатель на сомнительных заправках и использовать только качественный бензин, чтобы оттянуть время до капитального ремонта; ✔ Несмотря на то что двигатель турбированный, лучше на нем не увлекаться скоростными поездками на высоких оборотах, “срывами” со светофоров и другими элементами агрессивной езды. ✔ Не рекомендуется оставлять автомобиль на стоянке на передаче, не активируя ручной тормоз. Может произойти самопроизвольный откат автомобиля, что приведет к проскакиванию цепи ГРМ и другим проблемам. Также стоит отметить, что двигатель 1.4 TSI не очень быстро прогревается. Поэтому на автомобиле с таким двигателем лучше исключить короткие поездки в холодное время года. Если такие поездки совершать на регулярной основе, мотор постоянно подвергается перепадам температуры, которые негативно сказываются на его работе. В случае, когда краткосрочную эксплуатацию автомобиля с двигателем 1.4 TSI нельзя исключить, рекомендуется чаще менять свечи.Когда ничего лучше нет: так ли ужасен легендарный 1.4 TSI (CAXA) - видео
Двигатель 1.4 TSI / CZCA / CZDA - видео
ДВИГАТЕЛЬ 1.4 tsi 122л.с CAXA • ПРОБЛЕМЫ • Плюсы и Минусы • Отзыв владельца - видео
