Регулировка ТНВД МТЗ 80, 82 своими руками без стенда

Содержание:

Основные узлы и детали ТНВД УТН-5 (топливный насос высокого давления) двигателя Д-240 МТЗ 80, 82 это корпус насоса, плунжерные пары, кулачковый вал, клапана, регулятор. Неисправность или неправильная работа этих узлов приводит к неустойчивой работе двигателя, двигатель троит (работают не все цилиндры), двигатель глохнет, плохо набирает обороты или не набирает вообще.

Все эти моменты нужно устранять т.к. это может привести к поломке самого двигателя, а это уже дорогостоящий ремонт. Поэтому своевременное обслуживание и регулировку необходимо проводить в сроки указанные в руководстве по эксплуатации.

Перед началом регулировки

Первое в чем мы должны убедиться - это то, что причина вышеуказанных неисправностей действительно из-за насоса. Потому что отрегулировав насос и не получив должного результата, вы будете разочарованы, а возможно и растеряетесь, что же делать дальше. Убедитесь в исправности топливоподкачивающего насоса, исправности форсунок, топливный фильтр должен быть чистым, не должно быть подтеканий топлива.

Процесс регулировки ТНВД

Убедившись в исправности всех узлов указанных в пункте переходим к регулировке самого насоса. Поскольку наша стать называется "самостоятельная регулировка", то регулировать насос мы будем, не снимая его с двигателя.

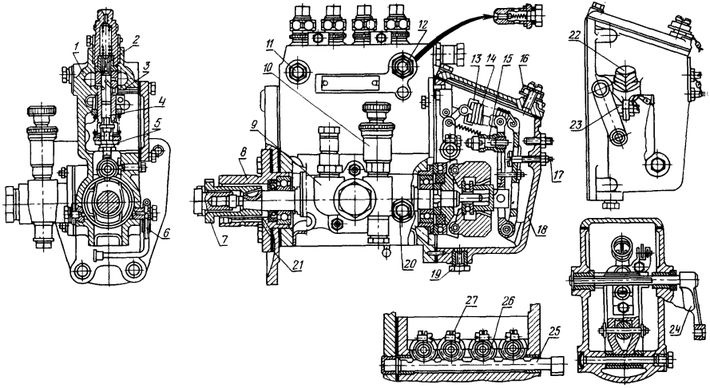

рис.1

Особенность регулировки такого насоса в том, что регулировочные болты находятся на корпусе регулятора и внутри самого насоса. Болтом-23 (рис.1) регулируются максимальные обороты двигателя. Закручивая и выкручивая, его вы соответственно увеличиваете или уменьшаете их.

Холостые обороты двигателя регулируются путем увеличения или уменьшения подачи топлива за один ход плунжера на форсунки. Регулировка проводится с помощью болта номинала-17 (рис.1). При закручивании болта количество топлива увеличивается, а при выкручивании уменьшается, соответственно обороты двигателя увеличиваются или уменьшаются. Холостые обороты двигателя должны быть минимальными, но устойчивыми. Регулируется так же равномерность подачи топлива каждой секции.

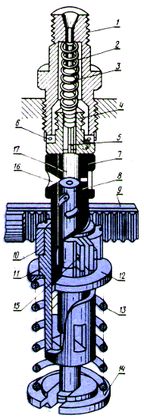

рис.2

Равномерность подачи регулируется путем проворачивания гильзы плунжерной пары-11 (рис.2). Такая регулировка проводится на специальных стендах. Это одна из главных характеристик насоса. Равномерность подачи можно отрегулировать и самостоятельно. Для этого нужна мерная емкость с как можно меньшей ценой деления (для более точных данных), хорошо заряженный аккумулятор, помощник.

Выкручиваем все форсунки, что бы ни завелся двигатель (и аккумулятору будет легче). Подсоединяем форсунку к первой секции насоса. Вставляем ее в мерную емкость так, чтобы как можно меньше топлива ушло за ее пределы (лучше чтобы вообще не ушло). Проворачиваем двигатель аккумулятором и считаем количество впрысков, которое сделала форсунка (чем больше, тем лучше будет видна разница). Проделываем эту операцию с каждой секцией. Разница между секциями не должна превышать 6%. Если согласно измерениям разница больше, то проводим регулировку соответствующей секции.

Снимаем боковую крышку насоса. Отпускаем стяжной винт-15 (рис.2) и очень аккуратно проворачиваем поворотную гильзу, наставив на нее отвертку и потихоньку постукивая по ней. В зависимости от того что нам надо увеличить или уменьшить количество топлива, то соответственно проворачивая гильзу влево мы увеличиваем количество, проворачивая вправо уменьшаем. Затягиваем стяжной винт-15 (рис.2).

После этого опять проверяем с помощью мерной емкости. Регулируем пока не добьемся нужного показателя.

Мы всего лишь заменили стенд нашим двигателем, поскольку он имитирует двигатель, просто на нем приборов больше. Но если нет доступа к такому стенду, то такой способ его эффективно заменит.

Необходимо также проверить угол начала впрыска топлива с помощью момент скопа. Не пугайтесь его легко сделать самому. Берете кусок топливной трубки с гайкой на одном конце (что бы прикрутить к секции насоса), надеваете на нее кусок прозрачной шлангочки-моментоскоп готов.

Подсоединяем его к первой секции насоса. Проворачиваем двигатель по ходу его вращения пока в шлангочке не появится топливо. Проворачиваем дальше до тех пор, пока топливо перестанет подниматься. На корпусе маховика есть установочный болт, а на самом маховике отверстие (метка). Выворачиваем болт и смотрим, чтобы отверстие от болта совпадало с отверстием маховика. Подрегулировать это параметр можно болтом толкателя-5 (рис.1). Для уменьшения угла выкручиваем болт, для увеличения закручиваем. Не забываем его фиксировать контргайкой.

Неисправности ТНВД на МТЗ и их причины

Одна из основных неисправностей ТНВД МТЗ - это износ плунжерной пары. Вследствие трения срабатываются рабочие поверхности плунжера и втулки.
Такой износ происходит из-за мелких твердых частиц, которые находятся в топливе. К повышенному износу так же приводит наличие большого количества серы в топливе. Изношенные плунжерные пары заменяют на новые или реставрируют. Своевременно меняйте фильтра. Вся топливная система, особенно ТНВД, очень боится наличия воды в топливе. В плунжерных парах из-за этого возникают гидроудары, что приводит к разрушению деталей насоса. Это основные неисправности и их причины.

Обслуживание ТНВД МТЗ

Все обслуживание сводится к своевременной замене или долива масла в насос. На более новых модификациях смазка насосов централизованная. Тут нужно следить за маслом в двигателе.
