Звездообразный авиационный двигатель АШ-62

Содержание:

Поршневой двигатель воздушного охлаждения М-62 разработан в ОКБ А.Д.Швецова в 1933 году. За основу был взят американский двигатель Wright «Cyclone» R-1820 F3. В конструкции применён ряд оригинальных решений: двухдемпферный коленчатый вал, элестичная шестерня газораспределения, боковое уплотнение главного шатуна, фланкирование зуба неподвижной шестерни редуктора (на АШ-62ИР). Серийное производство организовано в 1937 году на заводе № 19 в Перми, позже — на Воронежском механическом заводе.

М-62 (АШ-62) представляет собой поршневой, 9-цилиндровый, однорядный, звездообразный двигатель. Охлаждение воздушное. Карбюратор типа АКМ-62ИРА оснащён автоматической регулировкой высотного газа. Запуск двигателя осуществляется от электростартера РИМ-У-24ИР или вручную путём раскрутки маховика стартера. Вал двигателя вращается по часовой стрелке, если смотреть со стороны задней крышки картера.

В качестве топлива используется авиационный бензин марки Б-70 (Б-91). Топливо подаётся топливным насосом типа БНК-12БК. Зажигание осуществляется от магнето типа БСМ-9. Для смазки применяется моторное масло марок МК-22, МС-20. Двигатель АШ-62ИР снабжён планетарным редуктором со степенью редукции 11:16.

Двигатель АШ-62ИР стал самой массовой модификацией М-62: всего было построено более 3500 моторов. Начиная с 1942 года, АШ-62ИР стал единственной модификацией М-62, находящейся к тому времени в производстве. Двигатель имел 12 серий и достиг ресурса в 600 часов. Модификация АШ-62ИР выпускалась по лицензии в Китае (HS5) — не менее 2600 экз. и в Польше (ASz-62) — 25106 экз.

До сих пор эксплуатируется на самолёте Ан-2. Мотор серийно производился в СССР и России более 50 лет.

Модификации двигателя

• М-62 (АШ-62) — базовый. Применялся на самолётах И-153, И-16 (типы 18 и 27), И-207, КОР-2 (Бе-4), Р-10 (ХАИ-5), ХАИ-52.

• АШ-62ИР — редукторный. Разработан в 1938 году. Применялся на Ан-2, Ли-2, ГСТ, ПС-35, БШ-1.

• АШ-62М — доработанный. Применялся на Ан-2М.

• М-62Р — высотный. Отличался 2 турбокомпрессорами ТК-19.

• HS-5 — китайский вариант АШ-62ИР. Выпускается на авиаремонтном заводе в Сучжоу. Изготовлено не менее 2600 двигателей.

• ASz-62 — польский вариант, выпущено 25106 двигателей.

Технические характеристики

• Длина, мм: 1328
• Диаметр, мм: 1380
• Количество цилиндров: 9
• Рабочий объем цилиндров, л: 29,87
• Степень сжатия: 6,4
• Сухой вес, кг: 560
• Мощность на взлетном режиме, л.с.: 1000
• Мощность у земли, л.с.: 820
• Мощность на высоте 1500 м, л.с.: 840
• Удельный расход топлива, г/(л.с. час),
-эксплуатационный: 260-290
-земной номинальный: 280-300
-высотный номинальный: 280-300
-взлетной мощности: не менее 300
Частота вращения, об/мин: 2200
• Расход масла: 4% от расхода топлива
• Турбонаддув: крыльчатый нагнетатель

Плюсы и минусы радиального поршневого двигателя

К единственному недостатку таких двигателей относят возможность попадания масла в нижние цилиндры двигателя при стоянке самолета. Это может привести к мгновенному гидроудару и соответственно к поломке всего кривошипно-шатунного механизма. Чтобы избежать подобного срача, перед запуском двигателя, постоянно необходимо проверять нижние цилиндры на отсутствие в них масла. Из плюсов радиального двигателя стоит отметить его сравнительно небольшие размеры, простоту в эксплуатации и приличную мощность (часто устанавливают на спортивные самолеты).

Устройство и принцип работы звездообразного двигателя - видео

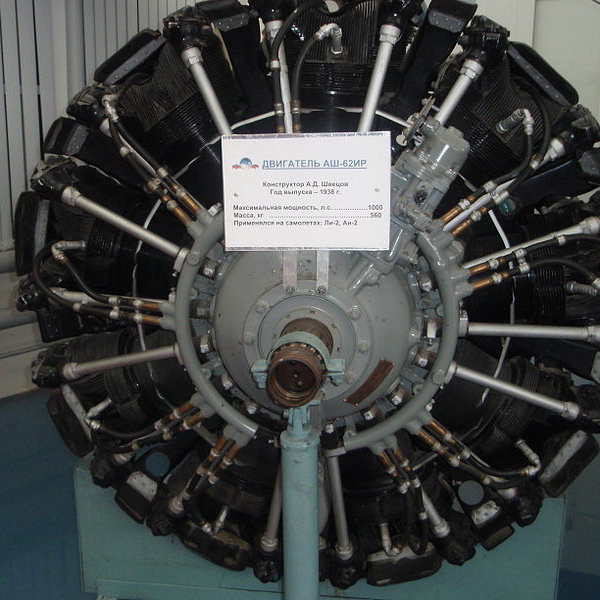

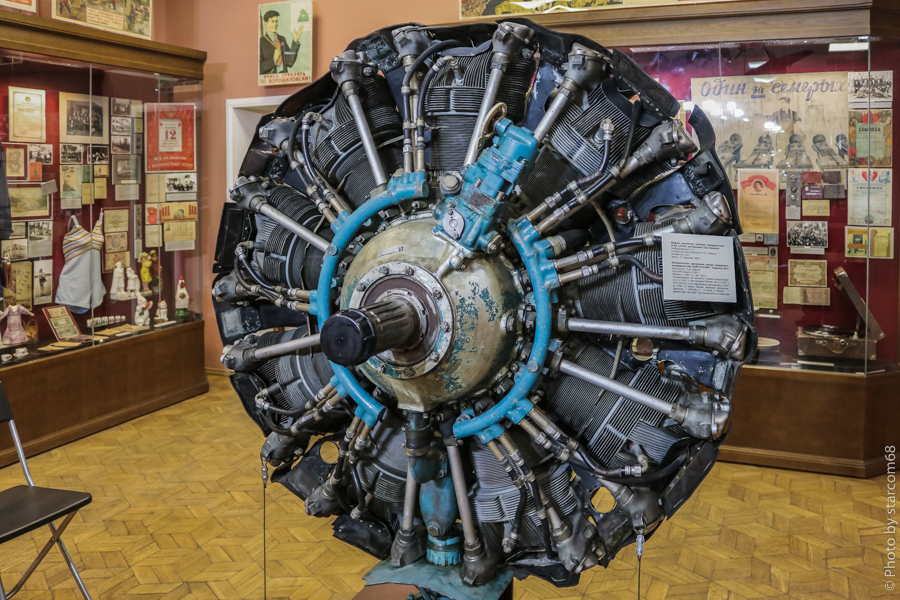

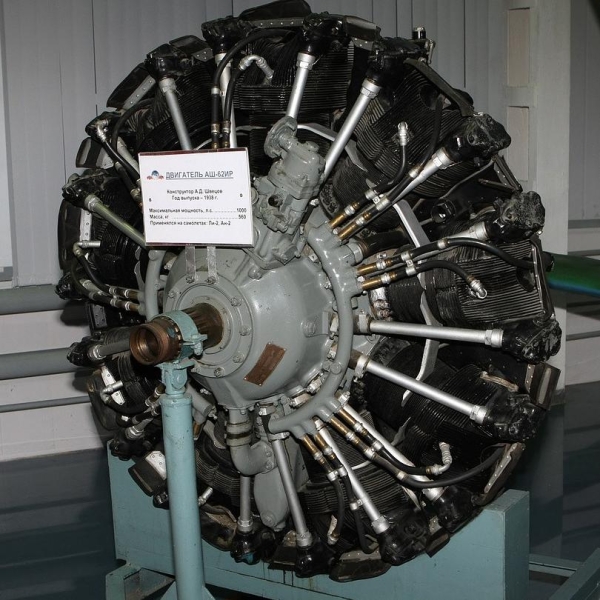

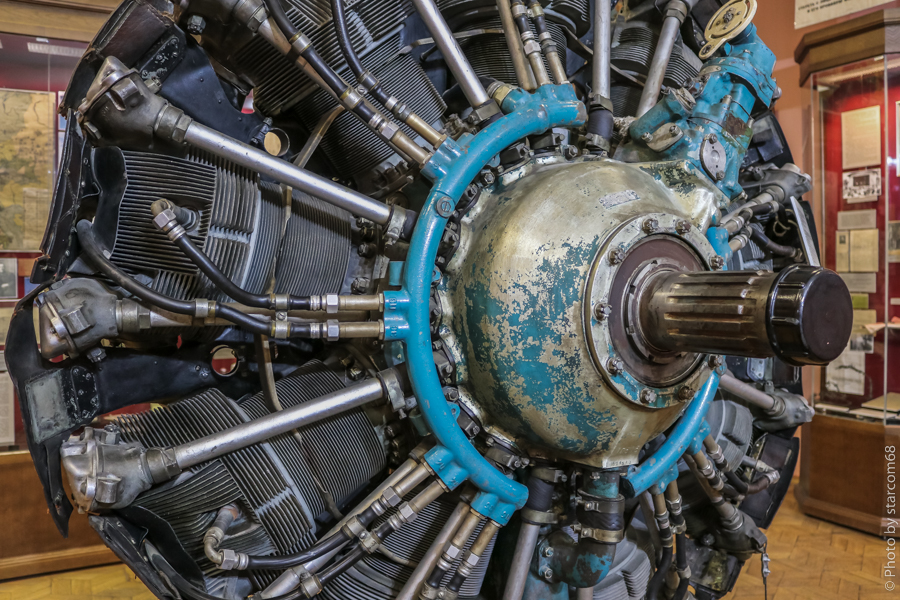

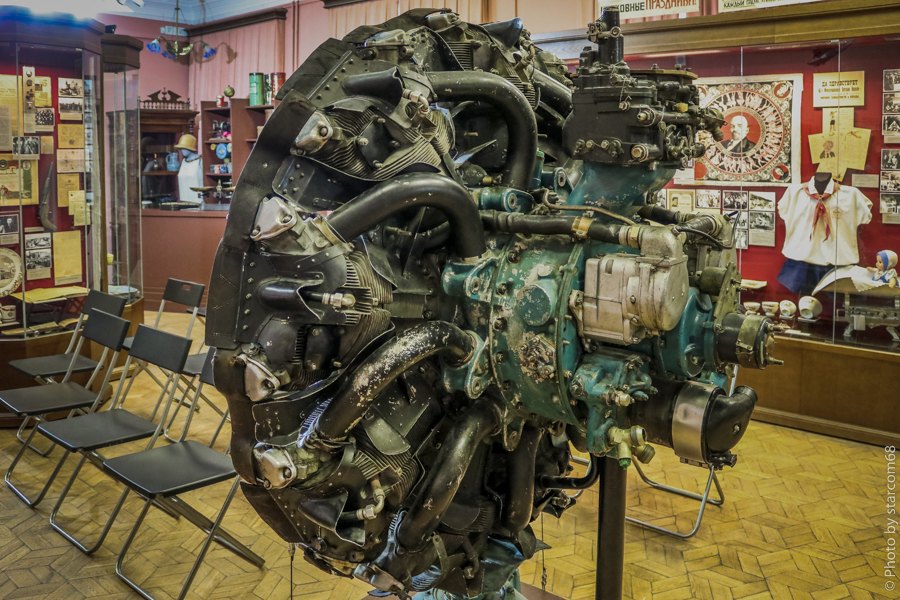

Двигатель АШ-62 общий вид с внутренней стороны

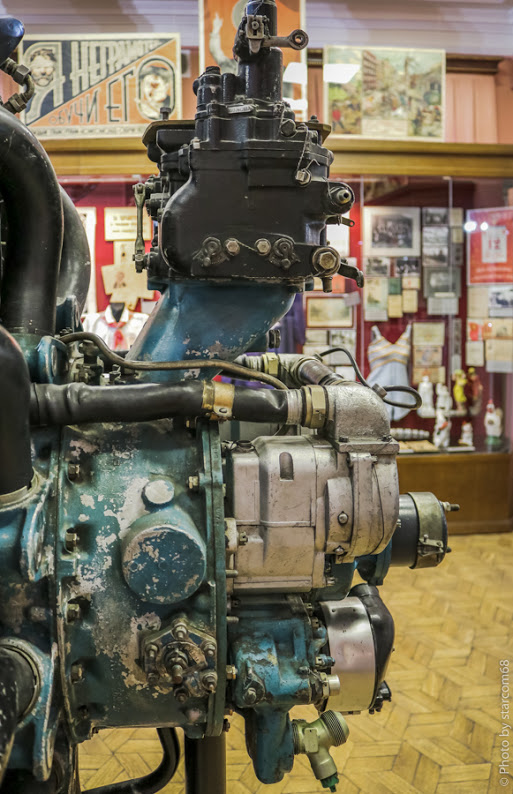

Вид сбоку. Сверху Карбюратор типа АКМ-62ИРА

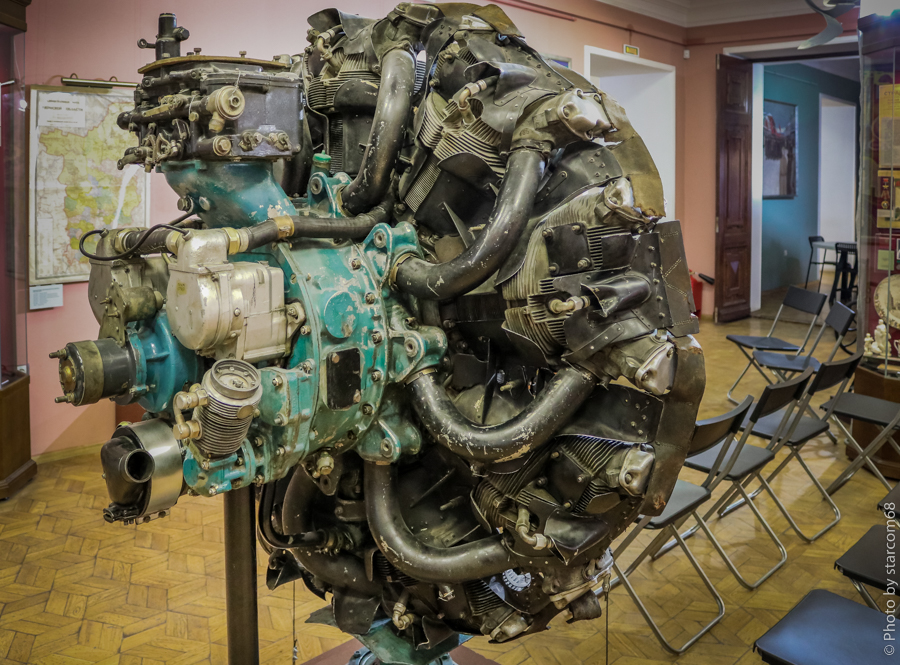

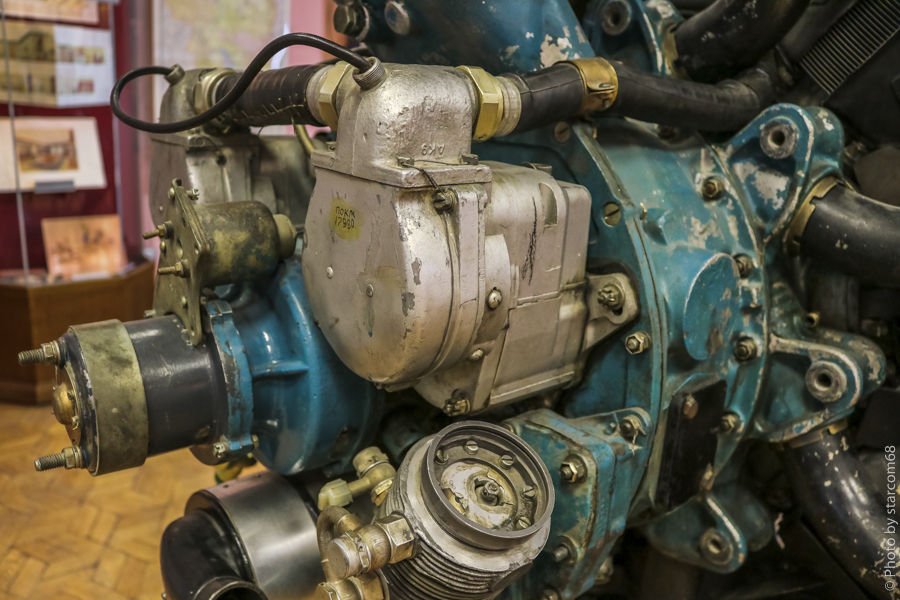

Еще один ракурс. Бензонасос снят, вместо него черная заглушка

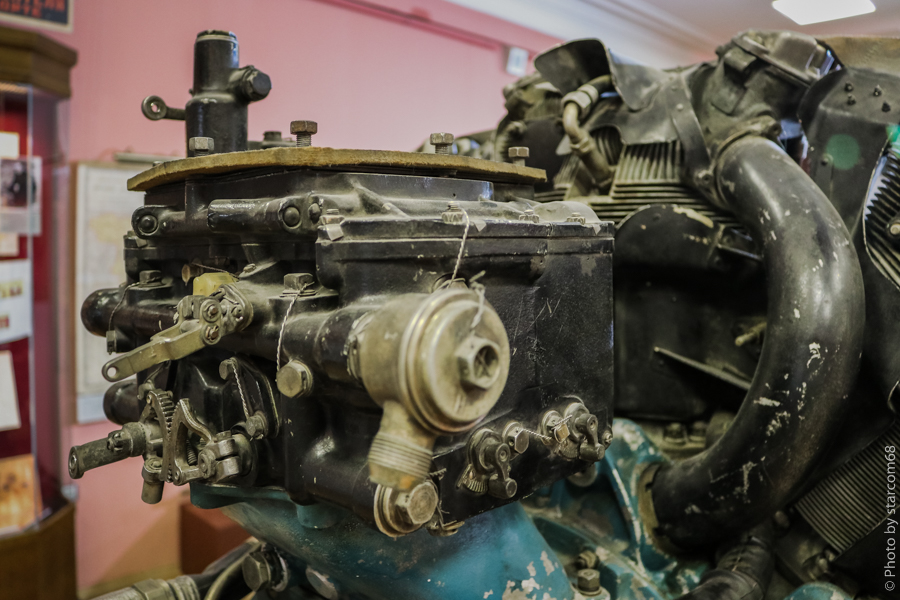

Карбюратор типа АКМ-62ИРА

Авиационный двигатель АШ-62 - видео

Работа звездообразного двигателя АШ-62ИР (1000 л.с.) на самолёте Ан-2 - видео

Принцип действия поршневого авиационного двигателя - видео
