Форсунки КАМАЗ 740 устройство, ремонт, настройка

Содержание:

Форсунка предназначена для впрыска определенного количества мелкораспыленного топлива в камеру сгорания. На дизелях КамАЗ 740 применяются форсунки закрытого типа с фиксированным распылителем и с гидравлическим управлением иглой.

У распылителя форсунки двигателя КамАЗ-740 имеется четыре сопловых отверстия, форсунки регулируются на давление подъема иглы распылителя 180 + 0,5 МПа.

Форсунка Камаз-740 установлена в головке, цилиндра и закреплена скобой. Торец гайки распылителя уплотнен от прорыва газов гофрированной шайбой.

На двигателе Камаз-740 с турбонаддувом форсунка модели 271 с повышенной пропускной способностью топлива и диаметром сопловых отверстий 0,32 мм.

Распылитель. Форсунка мод. 273-31 для двигателя КамАЗ 740.11-240. мод. 273-21 с распылителем ЯЗДА или мод. 273-51 с распылителем Bosch для двигателей 740.13-260 и 740.14-300.

На двигатель 740.11-240 допускается установка форсунок мод. 273-21 и 273-51 применяемых на двигателях 740.13.-260 и 740.14-300.

Устройство форсунки КАМАЗ 740

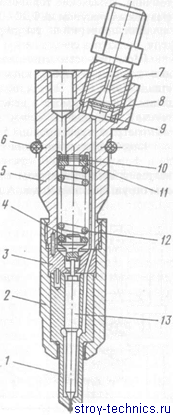

Форсунка двигателей КамАЗ: 1 — распылитель; 2 — гайка; 3 — проставка; 4 — штанга; 5 — корпус; 6 — уплотнительное кольцо; 7 – штуцер; 8 -фильтр; 9 – втулка; 10 – регулировочные шайбы; 11 – опорная шайба; 12 – пружина; 13 — игла распылителя.

Проверка и регулировка форсунки КАМАЗ 740

Форсунка проверяется тремя параметрами:

1. Это давление начала подъема иглы распылителя

2. Это гидроплотность распылителя

3. Это качество распыления топлива

1. Установить форсунку на стенд для проверки.

2. Проверить давление начала подъема иглы и при необходимости отрегулировать давление. Давление начала подъема иглы должно быть 18,0+0,5 МПа (180+5 кгс/см2). Регулировку форсунки производить изменением общей толщины регулировочных шайб 10, установленных под пружину 12. При увеличении общей толщины регулировочных шайб (увеличение сжатия пружины) давление повышается, при уменьшении — понижается. Изменение толщины шайб на 0,05 мм приводит к изменению давления начала подъема иглы форсунки на 0,3-0,35 МПа (3-3,5 кгс/см2). Для регулировки форсунки необходимо снять форсунку со стенда и выполнить работы карты № 4. После регулировки установить форсунку на стенд и проверить давление начала подъема иглы.

3. Проверить герметичность запорного конуса распылителя. Герметичность запорного конуса распылителя определяется степенью увлажнения носика распылителя при поддержании давления в форсунке, меньшего давления впрыска на 0,1 МПа (10 кгс/см2) в течение 1 мин. При образовании и отрыве от носика распылителя двух капель топлива в минуту, распылитель заменить и отправить в ремонт. Корпус распылителя и игла составляют прецезионную пару, в которой замена одной какой-либо детали не допускается. При замене распылителя снять форсунку со стенда и выполнить работы карты № 4. После замены повторить работы 1—3 карты № 5. (Стенд, секундомер).

4. Проверить качество распыливания топлива. Качество распыливания считается удовлетворительным, если при подводе топлива форсунку 70—80 качаниями рычага насоса в минуту оно впрыскивается в туманообразном состоянии, без капель с равномерным выходом по поперечному сечению конуса струи из каждого отверстия распылителя. Начало и конец впрыска отсечки должны быть четкими. Впрыск топлива новой форсункой сопровождается резким звуком, отсутствие которого у бывшей в употреблении форсунки не является признаком некачественной работы. В случае закоксовывания одного или нескольких отверстий следует разобрать форсунку, прочистить отверстия и промыть бензином. При подтекании топлива по конусу или заедании иглы прецизионную пару игла-корпус распылителя заменить. Корпус распылителя и игла составляют прецизионную пару, в которой замена одной какой-либо детали не допускается. (Стенд, секундомер).

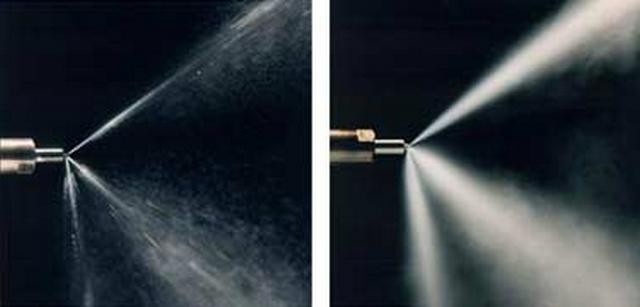

Плохое и хорошее распыление

5. Снять форсунку со стенда для проверки, отсоединив топливопроводы от форсунки.

Ремонт и сборка форсунки КАМАЗ 740

Помните, что корпус и игла распылителя подобраны парой и раскомплектованию не подлежат. Предельно допустимый зазор между корпусом и иглой распылителя 0,006 мм.

Увеличение хода иглы распылителя не допускайте более 0,4 мм, диаметр сопловых отверстий распылителя не должен превышать 0,38 мм.

Неудовлетворительная работа форсунок ТНВД Камаз-740 вызывается уменьшением давления начала впрыскивания топлива, что объясняется износом сопряженных с пружиной деталей и усадкой пружины, поэтому высоту проставки форсунки не допускайте менее 8,89 мм (по КД 8,9-9,0 мм).

При обнаружении на проставке рисок и следов коррозии (используйте лупу с десятикратным увеличением) деталь замените.

К дефектам форсунки относятся поломка пружины, засорение и износ сопловых отверстий, заедание иглы и износ ее уплотнительной части (вызывает подтекание и плохое распыливание топлива).

При необходимости, осторожно прочистите сопловые отверстия распылителя стальной проволокой диаметром 0,25 мм.

Нагар с наружной поверхности распылителя форсунки удалите деревянным бруском, пропитанным моторным маслом, или латунной щеткой. Не применяйте острые твердые предметы или наждачную бумагу.

Перед сборкой корпус распылителя форсунки и иглу промойте бензином и смажьте профильтрованным дизельным топливом, после чего игла, выдвинутая из корпуса на одну треть длины направляющей поверхности, при наклоне распылителя под углом 45° должна плавно (без заеданий) опуститься до упора под действием собственной массы.

При сборке форсунки гайку распылителя затягивайте, отжав распылитель.
