Рядный ТНВД Bosch КАМАЗ

Содержание:

Начать стоит с того, что на камские автомобили с классом двигателей Евро 2, 3, 4 устанавливаются насосы разных производителей. Во-первых, это насосы серии ЯЗДА 337.20 отечественного производства, во-вторых, специально производимые ТНВД Bosch КамАЗ Евро 2, евро 3 и евро 4. «Домашние» дешевле, правда, немного уступают в точности дозировки топлива. И все же проблем с ними значительно меньше, по крайней мере, те водителя, которые ездят именно с таким агрегатом редко переходят на импортные насосы, а вот наоборот бывает довольно часто. ТНВД ЯЗДА 337.20 - устройство и регулировка.





Причем, переход с бошевского на ярославский насос обычно случается не по причине плохого качества самого ТНВД. Все дело в том, что привод ТНВД КамАЗ Евро изготовленный немцами не выдерживает наших условий эксплуатации – вырванные пластины стали чуть ли не обязательным атрибутом импортного узла. Встречались случаи, когда на одном и том же авто привод насоса меняли 5 раз в течение одного года.

Топливная система ТНВД двигателя КАМАЗ в зависимости от модели двигателя имеет следующую модель:

- двигатели КАМАЗ 740.10 - ТНВД ЯЗДА 33-02;
- двигатели КАМАЗ 740.10-20 - ТНВД ЯЗДА 33-10;
- двигатели КАМАЗ 7403.10 - ТНВД ЯЗДА 334;
- двигатели КАМАЗ 740.11-240 - ТНВД ЯЗДА 337-40;
- двигатели КАМАЗ 740.13-260 - ТНВД ЯЗДА 337-42;
- двигатели КАМАЗ 740.30-260 - ТНВД ЯЗДА 337-20;
- двигатели КАМАЗ 740.31-240 - ТНВД ЯЗДА 337-20.05;
- двигатели КАМАЗ 740.50-360 - ТНВД ЯЗДА 337-20.04 или ТНВД BOSCH PE8P120A920/5RV (0 402 698 817);
- двигатели КАМАЗ 740.51-320 - ТНВД ЯЗДА 337-20.03 или ТНВД BOSCH PE8P120A920/5RV (0 402 698 817);
- двигатели КАМАЗ 740.60-360 - ТНВД ЯЗДА 337-23;
- двигатели КАМАЗ 740.61-240 - ТНВД ЯЗДА 337-23.01;
- двигатели КАМАЗ 740.63-360 - ТНВД BOSCH PE8P120A920/5RV (0 402 698 818).





Система питания топливом КАМАЗ с рядным ТНВД Bosch

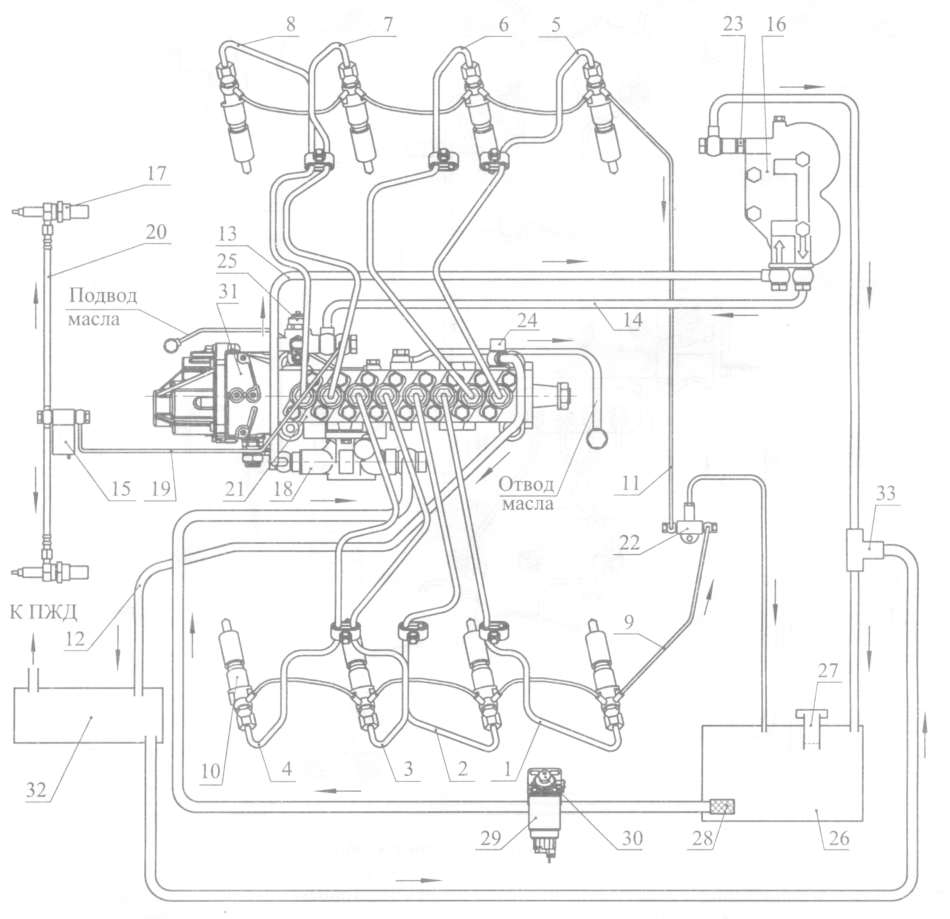

1...8 - топливопроводы высокого давления; 9 - трубка топливная дренажная форсунок левых головок; 10 - форсунка; 11 - трубка топливная дренажная форсунок правых головок; 12 - трубка топливная отводящая от ТНВД; 13 - трубка топливная отводящая топливоподкачивающего насоса; 14 - трубка топливная подводящая к ТНВД; 15 - клапан электромагнитный ЭФУ; 16 - ФТОТ; 17 - свеча ЭФУ; 18 - насос топливоподкачивающий; 19 - трубка топливная к электромагнитному клапану; 20 - трубка топливная от электромагнитного клапана к свечам ЭФУ; 21 - ТНВД; 22, 33 - тройник; 23 - клапан; 24 - клапан перепускной ТНВД; 25 - втягивающий электромагнит клапана останова; 26 - топливный бак; 27 - заправочная горловина с сетчатым фильтром; 28 - топливозаборная трубка с сетчатым фильтром; 29 - фильтр предварительной очистки топлива; 30 - ручной топливопрокачивающий насос; 31 - электронный регулятор частоты вращения ТНВД; 32 - бачок системы ПЖД.

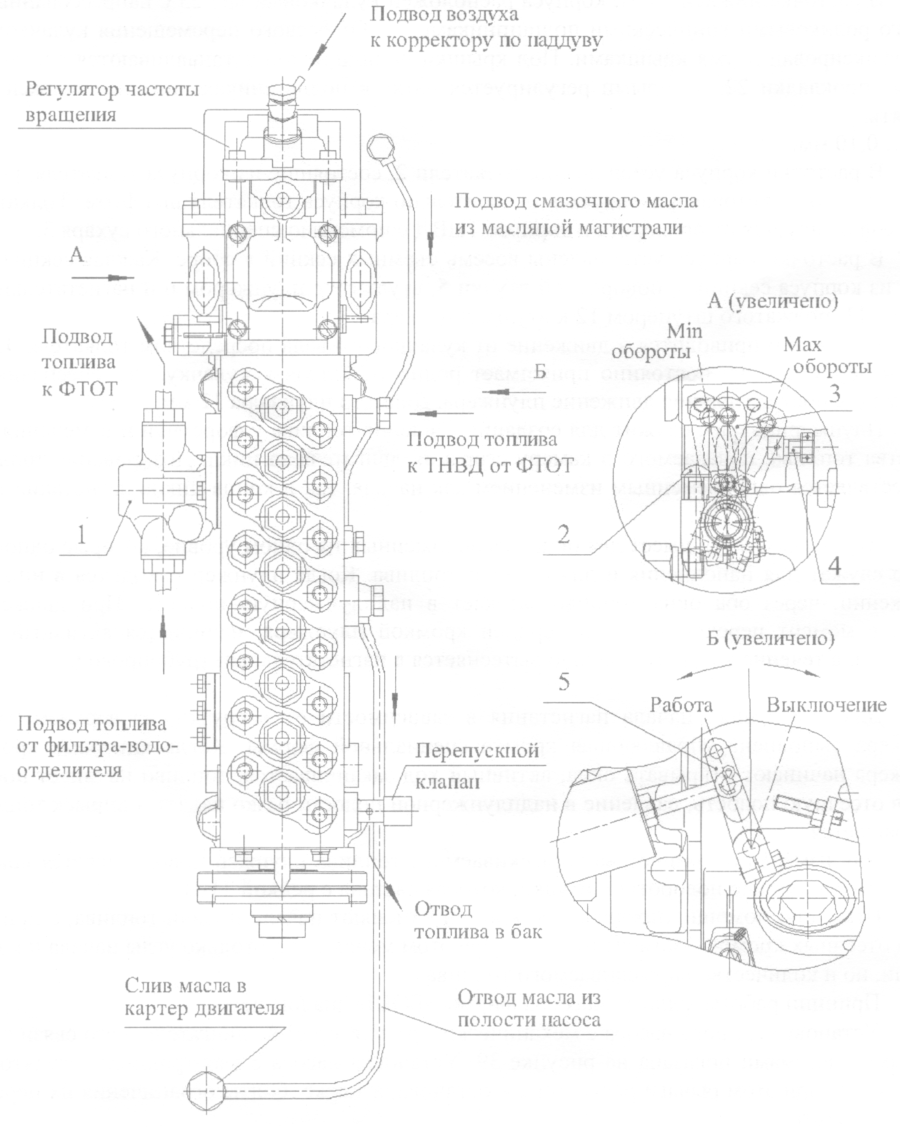

1 - насос топливоподкачиваюгций; 2 - болт ограничения минимальных оборотов; 3 - рычаг регулятора; 4 - болт ограничения максимальных оборотов; 5 - рычаг останова.

Установка момента впрыска Камаз ТНВД BOSCH

На корпусе регулятора есть планка, закрепленная к корпусу двумя болтами. На этой планке есть отверстие, закрытое пробкой с внутренним шестигранником на 8. Если открутить эту пробку и вращать кулачковый вал насоса, то в окошке можно увидеть зуб-ответчик.

Специальным блокиратором кулачковый вал блокируется за этот зуб. Положение зуба, заблокированного через отверстие в планке, будет соответствовать началу подачи топлива по секции, соответствующей первому цилиндру.



Установка ТНВД Bosch Камаз евро 3 - видео



Регулировка ТНВД BOSCH КАМАЗ в домашних условиях - видео



Топливный насос высокого давления КАМАЗ BOSCH - видео



ТНВД Камаз - БОШ или ЯЗДА? - видео
