16 клапанная головка вместо 8 клапанной ВАЗ

Содержание:

После 16 клапанных движков и на ВАЗ 2112 моих бывших и на Приоре, 8 клапанный не канает мне никак, что бы не говорили. Задумался я как то о том, что нельзя ли просто поменять головку 8 на 16 клапанную, так блок то одинаковый должен быть. Вместо того, чтоб двигатель менять с 8 клапанного на 16 клапанный, можно головки только перекинуть с минимальными затратами.

Ни для кого давно не секрет, что все рекорды мощности двигателя ВАЗ достигнуты на двигателях с 16-ти клапанными головками блока цилиндров. И не важно, атмосферный или турбированый двигатель — плюсов от установки 16-ти клапанной головки гораздо больше, чем минусов. Двигатели с этой головкой блока могут получить гораздо большее наполнение цилиндров топливовоздушной смесью, что, само собой, ведет к увеличению мощности ВАЗ.

Возьмем и сравним два двигателя ВАЗ с одинаковым объемом, но с разными головками блока. Двигатель ВАЗ объем 1500 кубическим сантиметров оснащенный 8-ми клапанной головкой блока цилиндров выдает 77 лошадиных сил, а двигатель ВАЗ с таким же объемом, но оснащенный 16-ти клапанной головкой блока выдает уже порядка 90 л.с.

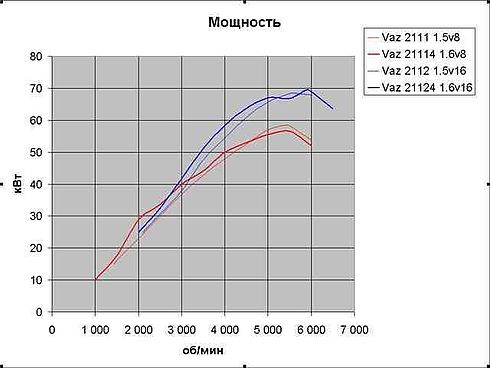

График сравнения мощности 8 и 16-ти клапанных двигателей ВАЗ

Преимущества 16-ти клапанного двигателя на этом не заканчиваются. За счет измененной формы камеры сгорания 16-ти клапанный двигатель имеет более высокую детонационную стойкость, этот параметр очень важен в наше время, т.к. топливо которое мы используем ежедневно оставляет желать лучшего. Еще одно немаловажное преимущество — это организация охлаждения двигателя. У 16-ти клапанных двигателей система охлаждения работает гораздо лучше, а это — надежность самого двигателя. Помимо этих важных отличий есть и компоновочное отличие. У 16-ти клапанного двигателя, в отличие от 8-ми клапанного, разнесены впускной и выпускной тракты по разные стороны головки. Это облегчает установку геометрически правильных впускных и выпускных коллекторов тюнинг.

Если у вас все-таки установлен 8-ми клапанный инжекторный двигатель ВАЗ, не стоит сразу бежать и покупать новый 16-ти клапанный двигатель. Можно модифицировать ваш двигатель (сделать тюнинг двигателя) и оснастить его 16-ти клапанной головкой блока цилиндров. Для этого потребуется разборка вашего двигателя. Давайте перечислим детали, которые не нужно будет менять.

1. Блок цилиндров
2. Вал коленчатый
3. Насос масляный
4. Маховик и сцепление
5. Подводящая трубка тосола
6. Масляный картер
7. Термостат (можно оставить, но лучше установить улучшенный 2112)
8. Дроссельный патрубок с датчиками
9. Модуль зажигания
10. Датчик коленчатого вала
11. Датчик детонации
12. Датчик давления масла
13. Датчик температуры охлаждающей жидкости.
14. Топливные форсунки

Что необходимо для замены 8-ми клапанной головки ВАЗ на 16-ти клапанную

1. ГБЦ 21126 в сборе.
2. Кожух ГРМ
3. Ролики ГРМ
4. Ремень ГРМ 2112
5. Водяной насос 2112
6. Рампа топливная голая с трубкой
7. Проводка форсунок
8. Поршни 21124 82,0
9. Пальцы поршневые 2110
10. Стопорные кольца
11. Болты гбц 2108 доработанные
12. Ресивер впускной
13. Прокладка выпускного коллектора
14. Выпускной коллектор (паук 4-2-1)
15. Прокладка ГБЦ доработанная
16. Щуп масляный
17. Сапун алюминиевый
18. Шланг сапуна нижний (толстый) 2112
19. Демпфер 2112
20. Шкив коленчатого вала 2112
21. Крышка клапанная 21126
22. Шкивы ГРМ
25. Свечи зажигания 2112
26. Болт коленчатого вала
27. Болты распределительного вала
28. Шайбы болта распределительного вала
29. Болты клапанной крышки
30. Гайки роликов ГРМ
31. Шайбы роликов ГРМ
32. Дистанционные шайбы 4мм под ролики.
33. Провода высоковольтные 2112
34. Болты крепления кожуха грм.

Нюансы установки 16-ти клапанной головки вместо 8-ми клапанной

Болты, которые притягивают головку к блоку цилиндров, отличаются в 16-ти клапанном варианте от 8-ми клапанного длиной и диаметром. А так как у нас блок цилиндров от одного двигателя, а головка от другого, то нам понадобятся модифицированные болты. Эти болты имеют диаметр как 8-ми клапанный болт, а длину — как 16-ти клапанный. Для того, чтобы эти болты могли пройти в отверстия крепления шестнадцати клапанной головки, они заранее рассверливаются. Помимо головки также при необходимости дорабатывается прокладка головки блока цилиндров, т.к. в ней отверстия под болты тоже могут быть маленькие (зависит от производителя и даты производства прокладки). Устанавливая модифицированные болты, вы сразу увеличиваете надежность своего двигателя.

Перед установкой самой головки блока цилиндров необходимо будет собрать сам блок цилиндров. Конструктив поршней 8-ми и 16-ти клапанных поршней отличается. Поэтому необходимо будет заменить и их. В некоторых более старых моторах с завода также были установлены шатуны старого образца. Отличие от новых в том, что поршневой палец запрессовывается в них, а все 16-ти клапанные поршни адаптированы только под шатун нового образца. Поэтому, если у вас шатуны старого образца ВАЗ 2108, то их необходимо заменить на шатуны ВАЗ 2110.

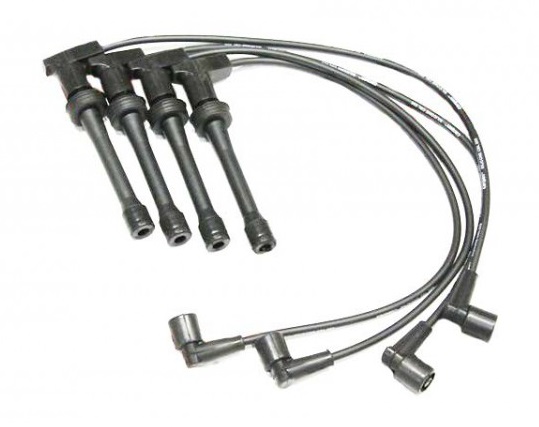

После того, как вы соберет весь мотор, необходимо будет немного доработать проводку. Из-за того, что некоторые датчики немного смещены на 16ти клапанном моторе, нужно будет удлинить провода до них. Для того чтобы не попадать на дополнительные траты по замене блока управления двигателем, рекомендуется оставить старый модуль зажигания и подключить его к свечам зажигания посредством высоковольтных проводов ВАЗ 2112.

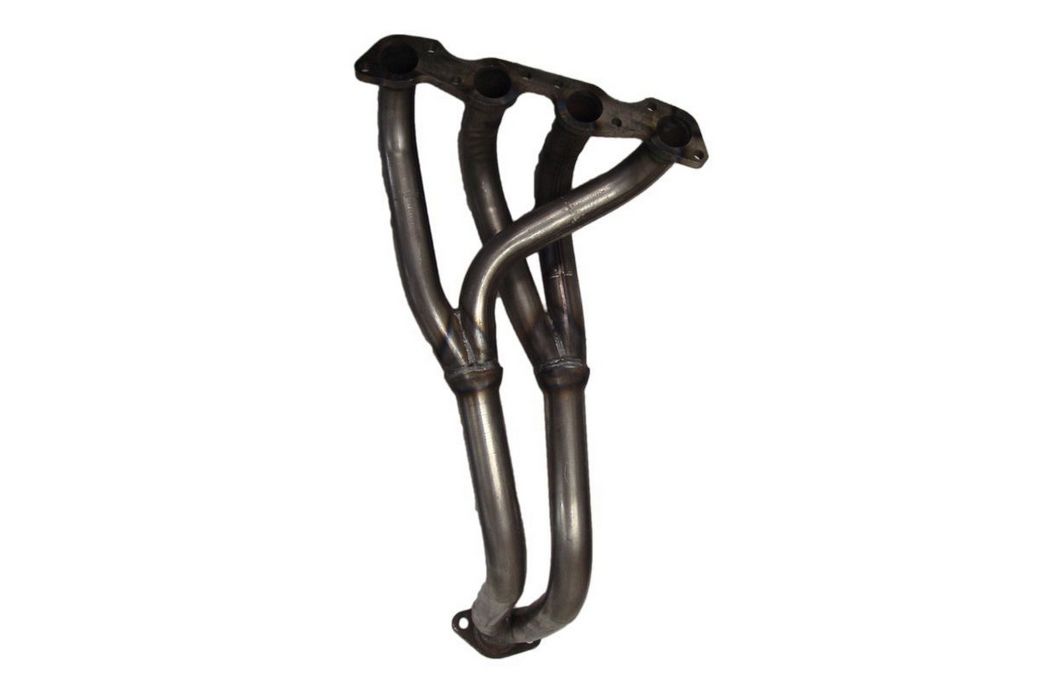

Также, чтобы сэкономить еще некоторое количество денег и получить дополнительный прирост мощности, рекомендуется установка сразу тюнинг выпускного коллектора (паука), т.к. он гораздо дешевле, чем стандартный 16-ти клапанный коллектор с катализатором.

После всех этих доработок вам желательно отправиться к настройщику блоков управления двигателя и прошить ЭБУ для правильной работы двигателя.
