Большинство предохранителей гранты расположены в монтажном блоке в салоне автомобиля. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от монтажного блока Lada Granta могут быть установлены дополнительные реле. Автомобили ВАЗ 2190, ВАЗ 2191, Лада Гранта Лифтбек и седан.

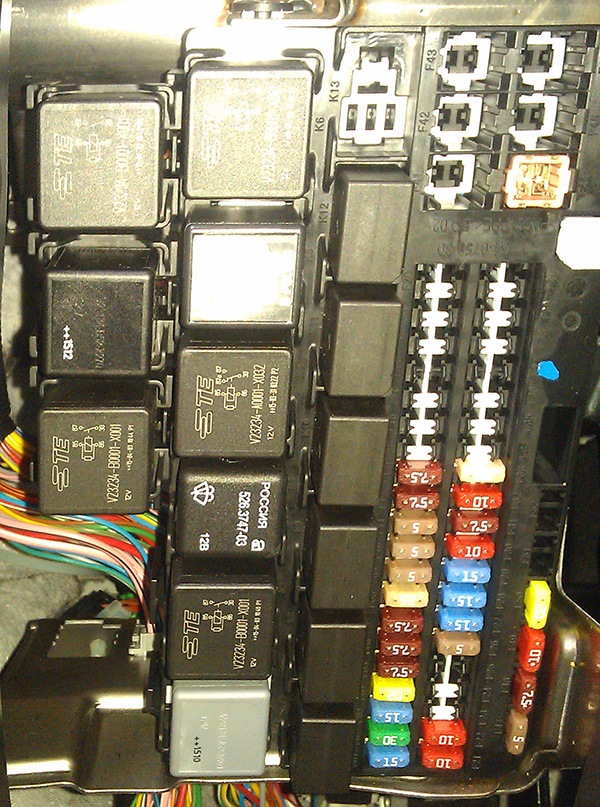

Где находится блок предохранителей ЛАДА Гранта?
В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.Месторасположение фиксаторов декоративной заглушки монтажного блокаДля удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.Снимаем фишку с кнопки багажникаТакже фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

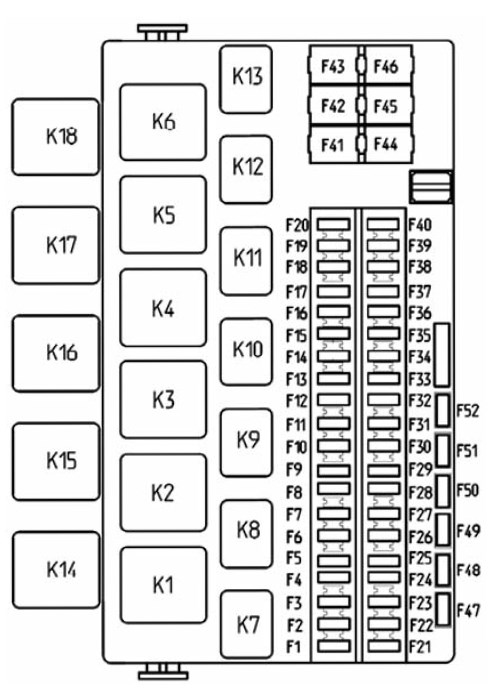

Расшифровка предохранителей и реле в монтажном блоке ЛАДА Гранта
| № | Ток, А | Защищаемые цепи |
| F1 | 15 | Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки |
| F2 | 30 | Элсктростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель, подушка безопасности |
| F5 | 7,5 | Реле (клемма 15) |
| F6 | 7.5 | Фонарь заднего хода гранты |
| F7 | 7,5 | Электронный блок управления двигателем |
| F8 | 25 | Обогрев заднего стекла |
| F9 | 5 | Лампы габаритного света с правой стороны автомобиля |
| F10 | 5 | Лампы габаритного света с левой стороны гранты |
| F11 | 5 | Фонарь заднего противотуманного света |
| F12 | 7,5 | Лампа ближнего света правой блок-фары |
| F13 | 7,5 | Лампа ближнего света левой блок-фары |
| F14 | 10 | Лампа дальнего света правой блок-фары гранта |
| F15 | 10 | Лампа дальнего света левой блок-фары |
| F16 | Резерв |
| № | Ток, А | Защищаемые цепи |
| F17 | Резерв | |
| F18 | Резерв | |
| F19 | Резерв | |
| F20 | 15 | Звуковой сигнал, предохранитель прикуривателя гранта, замок багажного отделения, диагностический разъем |
| F21 | 15 | Топливный насос, предохранитель бензонасоса гранты. |
| F22 | 15 | Блок дистанционного управления центральным замком |
| F23 | 10 | Лампы дневных ходовых огней |
| F24 | Резерв | |
| F25 | 10 | Плафон освещения салона, сигналы торможения |
| F26 | Резерв | |
| F27 | Запасной | |
| F28 | Запасной | |
| F29 | Запасной | |
| F30 | Запасной | |
| F31 | Резерв | |
| F32 | 30 | Электроусилитель рулевого управления*, климатическая установка (предохранитель кондиционера гранта) |
| Реле монтажного блока в салоне автомобиля | ||
| Обозначение | Наименование | Включаемые цепи |
| К1 | Реле вентилятора системы охлаждения | Электродвигатель вентилятора системы охлаждения |
| К2 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Цепи управления: реле ближнего и дальнего света фар, дневными ходовыми огнями, элементом обогрева заднего стекла, электродвигателем вентилятора отопителя, очистителем и омывателем ветрового стекла |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота в блок-фарах, задних фонарях и боковых указателях поворота |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света фар | Блок-фары (дальний свет) |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 | Реле ближнего света фар | Блок-фары (ближний свет) |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 | Главное реле | Система управления двигателем |
| К12 | Реле топливного насоса | Топливный насос |
Разница в комплектациях: стандарт, норма, люкс
Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

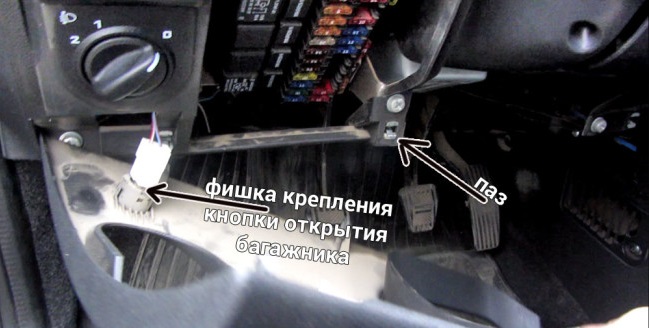

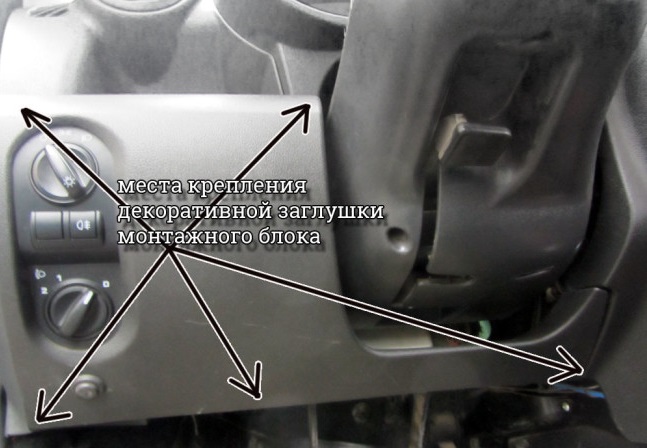

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. После окончания работ не забудьте вернуть крышку на место.

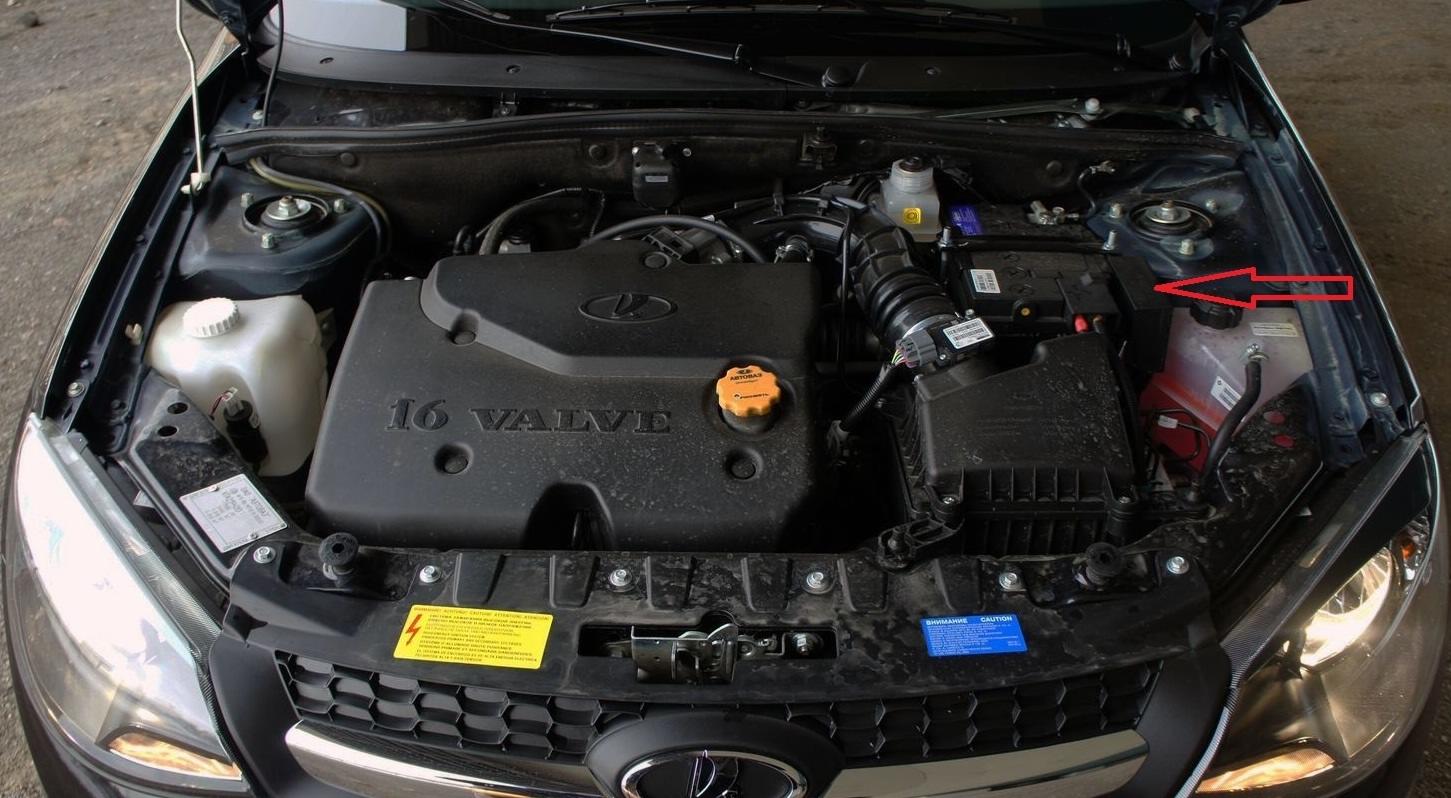

Расшифровка предохранителей расположенных в моторном отсеке ЛАДА Гранта
| № | Сила тока, А | Что защищает |
| F1 | 30 | Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне |
| F2 | 60 | Генератор |
| F3 | 60 | Генератор |
| F4 | 30 | Вентилятор отопителя (предохранитель печки гранты) |
| F5 | 50 | Электроусилитель рулевого управления |
Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.
Для исполнения ЛЮКС расположение и назначение предохранителей под капотом немного другое
| № предохранителя | Номинал | Защищаемые цепи |
| F1 | 50A | Обогреватель ветрового стекла |
| F2 | 60A | Генератор |
| F3 | 60A | Генератор |
| F4 | 40A (в комплектации без климатической установки — 30А) | Электровентиляторы охлаждения радиатора |
| F5 | 50A | Электромеханический усилитель рулевого управления |
| F6 | 40A | Блок управления антиблокировочной системой тормозов (ABS) |
Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнений «норма/люкс»
| № предохранителя | Номинал | Защищаемые цепи |
| F1 | 15A | Катушки зажигания |
| Форсунки | ||
| Контроллер системы управления двигателем | ||
| F2 | 25A | Центральный блок кузовной электроники |
| Модуль двери водителя | ||
| F3 | 15A | Контроллер управления автоматической коробкой переключения передач |
| Привод управления автоматической коробкой переключения передач | ||
| F4 | 15A | Контроллер системы надувных подушек безопасности |
| F5 | 7.5A | Клемма 15 приборов |
| F6 | 7.5A | Свет заднего хода |
| Контроллер управления автоматической коробкой переключения передач | ||
| Блок управления системой безопасной парковки | ||
| F7 | 7.5A | Клапан продувки адсорбера |
| Датчик массового расхода воздуха/ датчик давления | ||
| Датчик фаз | ||
| Датчики концентрации кислорода | ||
| F8 | 25A | Обогреватель заднего стекла |
| Обогреватели наружных зеркал | ||
| F9 | 5A | Габаритные огни правого борта |
| F10 | 5A | Габаритные огни левого борта |
| Подсветка приборов и клавиш | ||
| Фонари освещения номерного знака | ||
| Плафон освещения багажника | ||
| Плафон освещения вещевого ящика | ||
| F11 | 5A | Задние противотуманные огни |
| F12 | 10A | Ближний свет, правая фара |
| Электрокорректор правой фары | ||
| F13 | 10A | Ближний свет, левая фара |
| Электрокорректор левой фары | ||
| F14 | 10A | Дальний свет, правая фара |
| F15 | 10A | Дальний свет, левая фара |
| F16 | 10A | Правая противотуманная фара |
| F17 | 10A | Левая противотуманная фара |
| F18 | 20A | Обогреватели передних сидений |
| Прикуриватель | ||
| F18** | 10A | Прикуриватель |
| F19 | 5A | Блок управления антиблокировочной системой тормозов |
| F20 | 15A | Звуковой сигнал |
| F21 | 10A | Топливный насос |
| F22 | 25A | Омыватель ветрового стекла |
| Центральный блок кузовной электроники | ||
| Омыватель заднего стекла | ||
| Очиститель заднего стекла | ||
| F23 | 5A | Комбинация приборов |
| Диагностический разъем | ||
| F24 | 7.5A | Муфта компрессора кондиционера |
| Контроллер системы автоматического управления климатической установкой | ||
| F25 | 7.5A | Сигналы торможения |
| F26 | 10A | Центральный блок кузовной электроники |
| F31(для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi) | 25A | Блок управления антиблокировочной системой тормозов |
| F32(для блока пред-й ф. АВАР) / F28(для блока пред-й ф. Delphi) | 30A | Электровентилятор отопителя |
| Контроллер системы автоматического управления климатической установкой |
Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнения «стандарт»
| № предохранителя | Номинал | Защищаемые цепи |
| F1 | 15A | Катушки зажигания |
| Форсунки | ||
| Контроллер системы управления двигателем | ||
| F2 | 5A | Дневные ходовые огни |
| F3 | 10A | Аварийная сигнализация |
| F4 | 15A | Контроллер системы надувных подушек безопасности |
| F5 | 7.5A | Клемма 15 приборов |
| F6 | 7.5A | Свет заднего хода |
| Указатели поворота | ||
| F7 | 7.5A | Клапан продувки адсорбера |
| Датчик массового расхода воздуха/ датчик давления | ||
| F7 | 7.5A | Датчик фаз |
| Датчики концентрации кислорода | ||
| F8 | 25A | Обогреватель заднего стекла |
| F9 | 5A | Габаритные огни правого борта |
| F10 | 5A | Габаритные огни левого борта |
| Подсветка приборов и клавиш | ||
| Фонари освещения номерного знака | ||
| Плафон освещения багажника | ||
| Плафон освещения вещевого ящика | ||
| F11 | 5A | Задние противотуманные огни |
| F12 | 10A | Ближний свет, правая фара |
| Электрокорректор правой фары | ||
| F13 | 10A | Ближний свет, левая фара |
| Электрокорректор левой фары | ||
| F14 | 10A | Дальний свет, правая фара |
| F15 | 10A | Дальний свет, левая фара |
| F16 | ||
| F17 | ||
| F18 | 15A | Прикуриватель |
| F19 | 20А | Моторедукторы блокировки замков дверей |
| F20 | 15A | Звуковой сигнал |
| F21 | 10A | Топливный насос |
| F22 | 15A | Омыватель ветрового стекла |
| Очиститель ветрового стекла | ||
| Омыватель заднего стекла | ||
| Очиститель заднего стекла | ||
| F23 | 5A | Комбинация приборов |
| Диагностический разъем | ||
| F24 | ||
| F25 | 7.5A | Сигналы торможения |
| Плафон освещения салона | ||
| F26 | ||
| F31(для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi) | 30A | Электростеклоподъемники передних дверей |
| F32(для блока пред-й ф. АВАР) / F28(для блока пред-й ф. Delphi) | 30A | Электровентилятор отопителя |
Реле, расположенные в блоке предохранителей, и реле салона автомобиля исполнений «норма» и «люкс»
| № реле | Номинал | Назначение реле |
| K1 | 30A | Реле электровентиляторов охлаждения радиатора |
| K2 | 30A | Реле электровентиляторов охлаждения радиатора |
| K3 | 30A | Дополнительное реле стартера |
| K4 | 50A | Разгрузочное реле выключателя зажигания |
| К5 | ||
| K6 | 30А | Реле обогрева сидений |
| K7 | 20A | Реле дальнего света фар |
| K8 | 20A | Реле звукового сигнала |
| K9 | 20A | Реле ближнего света фар |
| K10 | 20A | Реле обогрева заднего стекла и наружных зеркал |
| K11 | 20A | Главное реле ЭСУД |
| K12 | 20A | Реле топливного насоса |
| K13 | 30A | Реле света заднего хода |
| K14 | 30A | Реле электровентиляторов охлаждения радиатора |
| K15 | 30A | Реле обогрева ветрового стекла |
| K16 | 30A | Реле обогрева ветрового стекла |
| K17 | 30A | Реле муфты компрессора кондиционера |
Реле, расположенные в блоке предохранителей, и реле салона автомобиля исполнения «стандарт»
| № реле | Номинал | Назначение реле |
| K1 | 30A | Реле электровентилятора охлаждения радиатора |
| K2 | 30A | Реле электростеклоподъемников |
| K3 | 30A | Дополнительное реле стартера |
| K4 | 50A | Разгрузочное реле выключателя зажигания |
| К5 | Реле указателей поворота и аварийной сигнализации | |
| K6 | Реле стеклоочистителя | |
| K7 | 20A | Реле дальнего света фар |
| K8 | 20A | Реле звукового сигнала |
| K9 | 20A | Реле ближнего света фар |
| K10 | 20A | Реле обогрева заднего стекла |
| K11 | 20A | Главное реле ЭСУД |
| K12 | 20A | Реле топливного насоса |
| K13 | 30A | Реле аварийной сигнализации дополнительное |
| K14 | 30A | Реле аварийной сигнализации дополнительное |
| K15 | ||
| K16 | ||
| K17 |
Расположение блока предохранителей Лада Гранта
Предохранители и реле Лада Гранта (Lada Granta) со схемами и обозначением - видео
