Что такое вариатор и как он работает

Содержание:
Вариатор или CVT (Continuously Variable Transmission – бесступенчатая трансмиссия), достаточно много автомобилей выпускается именно с такой трансмиссией. Когда вы выбираете новую машину (или даже Б/У) перед вами обязательно встанет такой выбор что брать — вариаторную трансмиссию, гидротрансформаторную или роботизированную? Если обычный «автомат» изучен «вдоль и поперек» (если возникают проблемы, то они все известны), с роботом тоже все понятно (пока не стоит в его сторону смотреть). То вот третий тип вроде и надежный, но мало кто знает, что это такое, какой принцип его работы, основные плюсы и минусы. То есть это такая «темная лошадка». Сегодня я постараюсь простым языком раскрыть тему, рассказать чего стоит бояться, а чего нет.

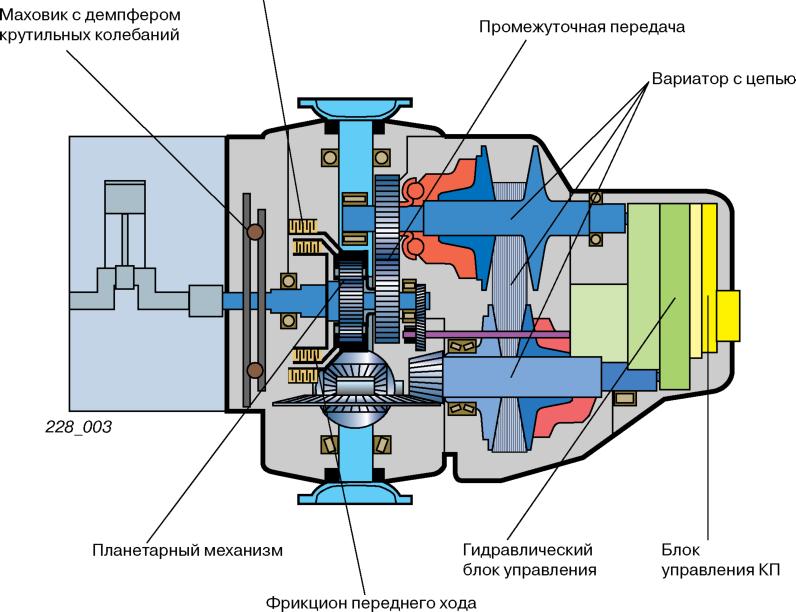

Вариатор — это бесступенчатая трансмиссия с внешним управлением, которая позволяет автоматически плавно изменять передаточное число, выбирая наиболее оптимальное согласно внешней нагрузке и оборотам двигателя, тем самым давая возможность максимально эффективно использовать его мощность. В технике существует множество различных конструкций такого типа, но на автомобиле получили распространение два вида вариаторов: клиноременной и тороидный.

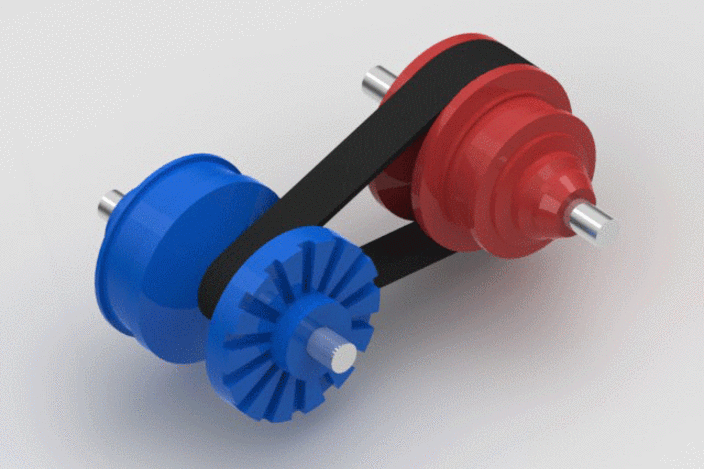

Клиноременный вариатор

Клиноременный вариатор как тип трансмиссии известен давно. Его главные детали — два раздвижных шкива и соединяющий их ремень, в сечении имеющий трапецеидальную форму. Если половинки ведущего шкива сдвинуть, они вытолкнут ремень, словно попавший между ними клин (отсюда и название "клиноременный"), наружу — радиус шкива, по которому работает ремень увеличится, следовательно, увеличится и передаточное отношение. А если половинки ведомого шкива, наоборот, раздвинуть, то ремень провалится внутрь и будет работать по меньшему радиусу — передаточное отношение уменьшится. Если оба шкива будут в промежуточном положении, то передача станет прямой.

Как вы поняли сверху — здесь нет передач, а изменение передаточного числа (повышение или понижение) идет плавно, на «заданные значения». Поэтому-то здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля. Конечно, здесь есть программная составляющая, которая позволяет создавать «ступени», но они сделаны программно, для ручного управления, например по грязи или снегу (когда нужна максимальная тяга и не важна скорость). А сама коробка бесступенчатая – что позволяет передавать усилия от силового агрегата колесам более точно.





Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи.

Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но по-настоящему широкое распространение вариаторы получили лишь сейчас.

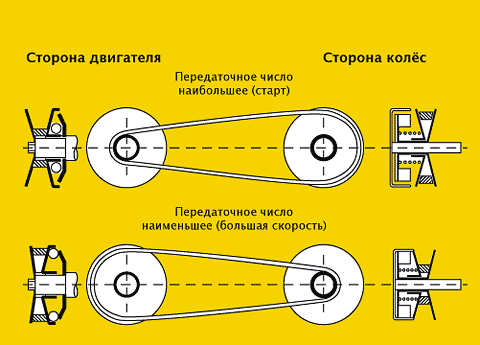

Принцип работы вариатора

Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.

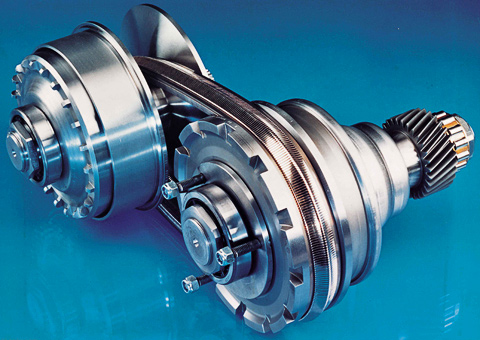

Как видно, никакой это вовсе не ремень, а наборная металлическая лента

Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами. Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной. Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость.

А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.

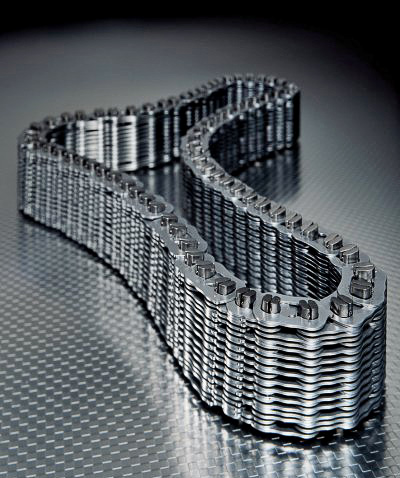

Вот такая цепь используется в вариаторах фирмы Audi

Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.

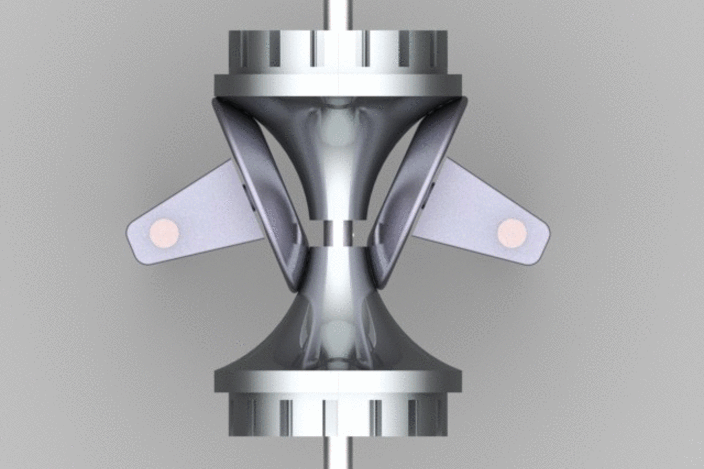

Тороидный вариатор - устройство и принцип работы

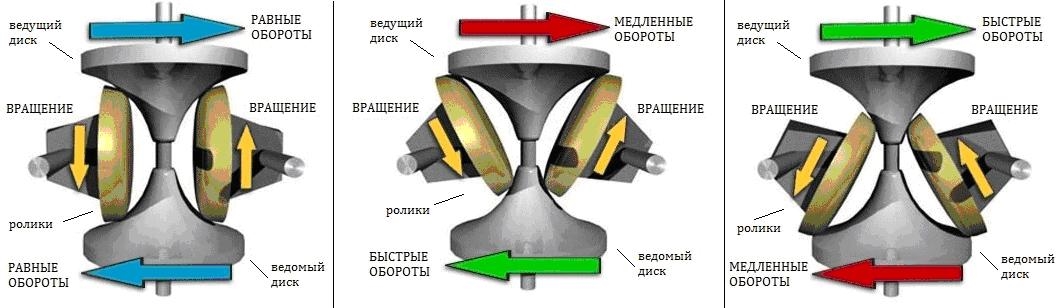

Тороидный тип вариатора имеет совершенно другой принцип работы. Здесь усилие передается при помощи специальных роликов которые зажаты между валами, они имеют тороидную форму (отсюда и название) и расположены на одной оси.

Чтобы в такой конструкции изменить передаточное число нужно изменить положение роликов. Для максимальной тяги нужно повернуть роликовые зажимы в сторону ведомого вала, в таком положении диаметр контакта ролика и вала будет минимальный, а у ведомого – максимальный.





При наборе скорости нужно уменьшение числа и увеличение вращения, ролики отводятся в другую сторону (ведущего вала), при этом диаметры меняются противоположно.

Как едет машина с вариатором

Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение.

Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится.

Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора.



Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки.

А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вариатор будет резко перескакивать, словно классическая коробка «автомат». Ещё в этом случае можно переключать «передачи» по собственному желанию. Как на «автомате» с ручным секвентальным (последовательным) режимом.

Минусы вариатора

Таким образом, у вариатора масса достоинств. Но есть и недостатки. Например, сравнительно небольшая, по современным меркам, «перевариваемая» мощность двигателя. Не зря такие коробки начали своё шествие по миру на машинах малого класса. Да и сейчас мощные автомобили — все сплошь и рядом укомплектованы либо «механикой», либо классическими «автоматами», либо роботизированными коробками.

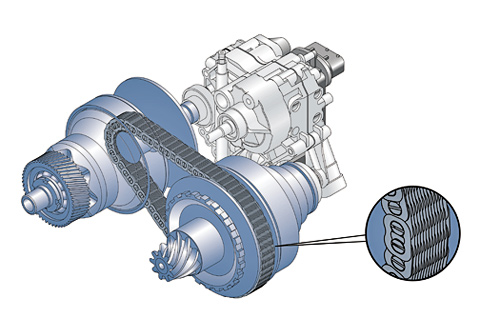

Правда, прогресс идёт. И тут нельзя не вспомнить рекордсменов. Скажем, на Audi A4 2.0 TFSI клиноремённый вариатор Multitronic (с цепью) без проблем справляется с потоком в 200 «лошадей».

Вариатор Audi может передавать на колёса мощность свыше двухсот лошадиных сил

Можно возразить, что класс D — это ещё не всё. Для автомобилей представительского и бизнес-класса, и тем более для крупного внедорожника — 200 сил уже не назовёшь такой уж большой величиной. Но достижения самых современных вариаторов на этом не исчерпываются. Так, на кроссовер Nissan Murano с 3,5-литровым V6 мощностью 234 лошадиные силы ставят клиноремённый вариатор X-Tronic. Это одна из самых крупных и тяжёлых моделей, оснащённых вариатором. А что будет завтра?

Второй недостаток вариаторов — сравнительно дорогое обслуживание и ремонт, специальная, а значит, недешёвая, трансмиссионная жидкость. Ремённые вариаторы могут через каждые 100—150 тысяч километров пробега требовать замены ремня. Масло при этом стоит несколько дороже, чем для «автомата», но зато менять его можно чуть реже — ориентировочно через 40—50 тысяч километров для разных моделей автомобилей.



И всё же вариаторы получают всё большее и большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших «автоматов» классического типа.

Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах — нужна ли нам (на светофорных гонках) максимальная мощность, или, напротив, плавность и наименьший расход топлива (при спокойной езде). Потому модели с вариаторами отличает, при прочих равных, высокая экономичность, сочетающаяся с не менее приличной динамикой.

Кстати, в последнее время наметилась тенденция к росту числа передач у классических «автоматов». В последних моделях встречается уже 8 передач (на легковой, заметим, машине). И делается это именно для сочетания высокой динамики и экономичности. Скоро увидим автоматы с десятью ступенями или даже с двенадцатью? А вот вариаторы уже находятся там, куда обычные автоматы с их переключаемыми планетарными рядами никогда не придут. Ведь число передач у вариатора бесконечно.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

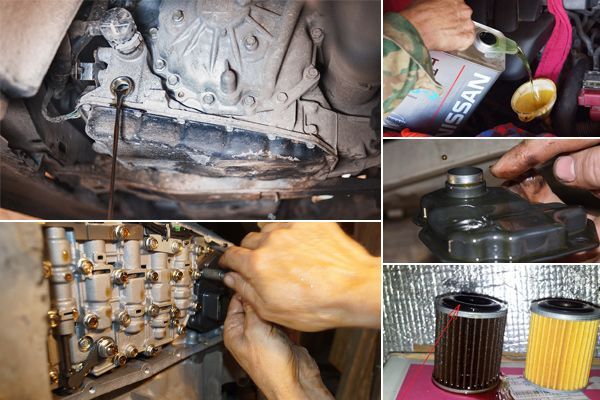

Пару слов — про масло и фильтра

Не могу промолчать и не высказаться про этот пункт подробнее. Масло в CVT также является очень важной составляющей в работе всего устройства в целом, как собственно и масляный фильтр. Многие производители, официальные дилеры могут вас заверять, что оно здесь залито на весь срок службы. ЭТО КРАЙНЕ НЕ ВЕРНО!

Масло и фильтр являются расходными материалами и многие производители говорят что нужно менять их раз в 60 000 км, а в сложных условиях (коими являются наши Российские реалии – морозы, снег, жара, дожди, грязь и пробки в мегаполисах) стоит менять еще чаще, лично я бы советовал через 40 000 км.



ЧТО БУДЕТ ЕСЛИ НЕ СМЕНИТЬ? Масло изнашивается и зачастую пригорает (от большого пробега), образуя внутри отложения, которые могут забивать различные каналы и фильтра. Основной фильтр также может забиваться отложениями, металлической пылью и прочими «продуктами работы». В итоге падает давление от масляного насоса до магистралей гидроблока и собственно самих конусов, которые сводятся на валах. Вариатор начинает буксовать, пинаться, или даже может встать в аварийный режим.

ПОЭТОМУ замена масла, фильтра и при необходимости чистка гидроблока ПРОСТО НЕОБХОДИМЫ для нормальной работы вариаторной трансмиссии. Если будете проводить интервал замены раз в 40 – 50 000 км, не перегревать «коробку» проходить может очень долго.

Подведем итоги

Как видно, коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с  классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.

Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок, постоянных обгонов и т.д.

Также коробку вариатор нужно чаще обслуживать, постоянно проверяя уровень и состояние трансмиссионного масла, прогревать КПП в начале движения, избегая повышения нагрузок. При соблюдении указанных условий ресурс вариатора может оказаться аналогичным тому, который определил сам производитель коробки передач, то есть КПП CVT отработает без поломок весь заявленный срок службы.
