Трактор Т-40
- Содержание:
- Характеристики Т-40
- Двигатель трактора Т-40
- Устройство
- Трансмиссия
- Гидросистема трактора т-40
- Колеса
- Силовая установка
- Достоинства и недостатки трактора Т-40
- Модификации трактора с двигателем Д-37
- Модификации трактора с двигателем Д-144
- Механизм газораспределения трактора Т-40
- Регулировка клапанов Т-40
- Как отрегулировать клапана Т-40
- Декомпрессор трактора Т-40
- Как завести Т-40 при помощи пускача
- Обзор трактора Т-40, совет для покупки - видео
- Трактор Т-40 - видео
- Трактор Т-40 тюнинг - видео
- ПАХОТА ТРАКТОР Т-40 ПЛУГИ АИСТ 420 самодельные - видео
- СЕНОКОС Роторной Косой WIRAX 1,65м и Трактором Т - 40АМ - видео
Т-40 – трактор на колесном ходу, предназначенный для эксплуатации в сельскохозяйственной и дорожной сфере. Тяговый класс 0,9. Производитель – Липецкий тракторный завод. Период выпуска – 1961-1995 год. Сейчас трактора сняты с производства, но по-прежнему находятся в эксплуатации. Причины долгого срока службы – долговечность конструкции, универсальность и оптимальные условия для ремонта: все запасные части доступны.

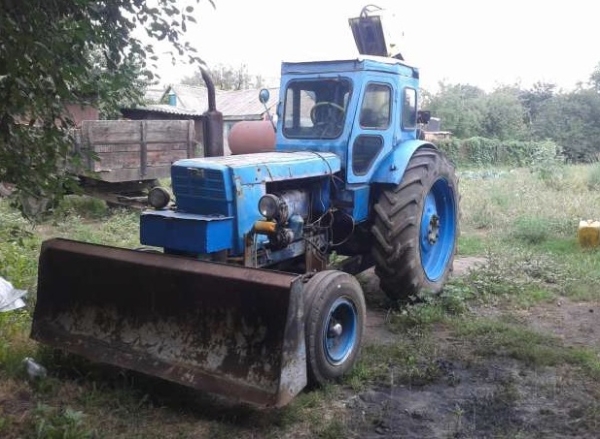

Характеристики Т-40
Назначение: • пахота; • обработка полевых культур; • кошение; • уборка сена, стогование; • расчистка снега; • бульдозерные и транспортные работы. Эксплуатационные особенности: • высокая проходимость; • хорошая маневренность (благодаря реверсивной трансмиссии весь функционал машины доступен на заднем ходу); • регулируемая колея и просвет; • два вала отбора мощности; • различные варианты установки колес в зависимости от конкретного назначения. Тяговое усилие: • 1-я передача – 1100; • 2-я – 990; • 3-я – 800; • 4-я – 640. Габариты базовой модели: • Длина – 366 см; • Ширина – не более 210; • Высота – не более 253 см.
| Модель двигателя | Характеристики |
| Д-37 | |
| Мощность | 37 л.с. (27 кВт) |
| Частота вращения | 1 500 об/мин |
| Крутящий момент | 192 |
| Расход топлива при эксплуатационной мощности | 246 г/кВт |
| Д-144 | |
| Мощность | 50 л.с. (37 кВт) |
| Частота вращения | 1 800 об/мин |
| Крутящий момент | 205 |
| Расход топлива при эксплуатационной мощности | 248 г/кВт |

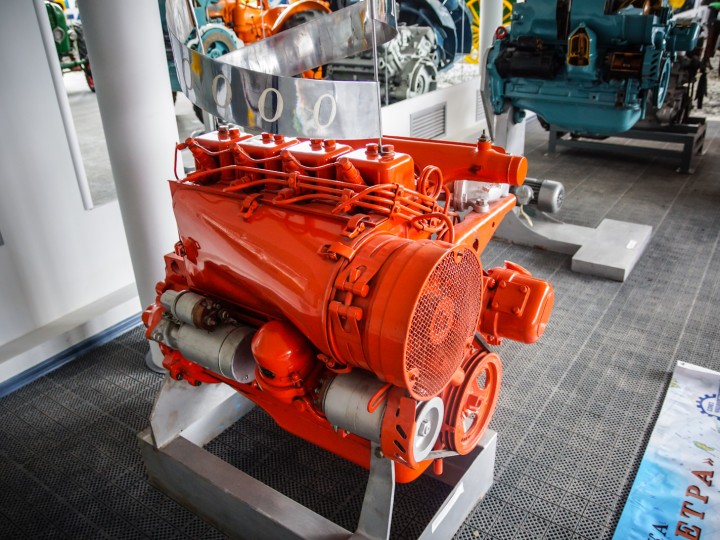

Двигатель трактора Т-40
Производство – Владимирский тракторный завод. Базовая версия машины (Т-40 оснащена) двигателем Д-37 (производительность – 37 л.с., 27 кВт). Ее аналог Т-40М имеет двигатель Д-144 (50 л.с., 37 кВт).
• Тип: дизельный
• Количество цилиндров: 4
• Объем: 4,15 л
• Диаметр цилиндра: 10,5 см
• Ход поршня: 12,0 см
• Частота: 1500 (37) и 1800 (50) об. в минуту
• Крутящий момент: 192 и 205
• Удельный расход при экспл. мощности: не более 246/248 граммов на киловатт-час
• Запуск: электростартер, бензиновый ПД8
• Тип охлаждения: воздушный
Что же касается расхода топлива, то все зависит от нагрузки на двигатель, а также от того, какие работы трактор выполняет. Так, например, номинальная норма составляет 7,2 л./час.

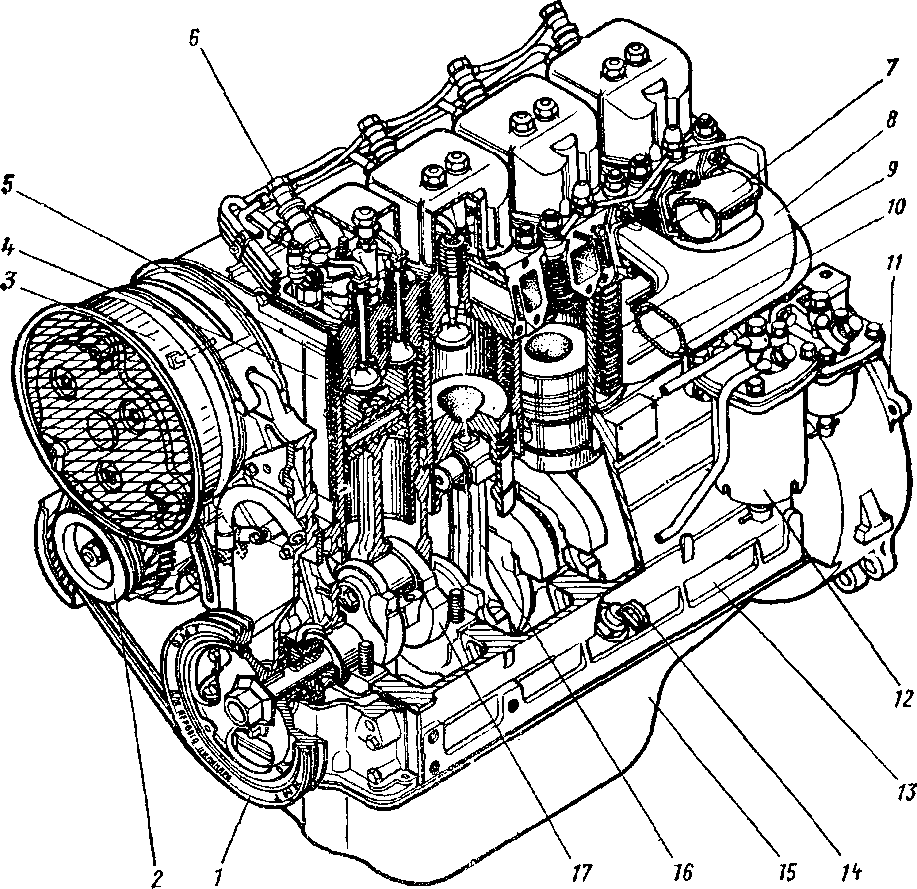

1 — ведущий шкив привода вентилятора; 2 — генератор; 3 —1 вентилятор; 4 — передний дефлектор; 5 — головка цилиндра; 6 — форсунка; 7 — впускиой трубопровод; 8 — выпуски ой трубопровод; 9 — цилиндр; 10 — средний дефлектор; 11 — картер маховика; 12 ~~ топливные фильтры; 13 — картер дизеля; 14 — щуп-масломер; 15 — масляный картер; 16 — шатун; 17 — коленчатый вал.
Устройство
На полураме размещен мотор, жестко соединенный с коробкой передач, имеется и задний мост. Полурама соединена с картером дизеля эластичными прокладками. Является несущей частью конструкции и выполняет функцию амортизатора при движении по неровной местности. Конический редуктор размещен за муфтой сцепления, валы КПП расположены поперечно. Муфта сдвоенная: главная совмещена с муфтой отбора мощности. Сзади располагаются привод и блок управления обоих валов (заднего и бокового). Валы могут работать и синхронно, и независимо. Рулевая колонка трактора при помощи карданного вала на гидроуселитель руля с рулевого колеса через сошку передает движение и тем самым обеспечивает поворот направляющих в нужном направлении. Генератор т-40 выполнен по типу трехфазной бесконтактной электромашины. Имеет одностороннее электромагнитное возбуждение, регуляторы напряжения и встроенные выпрямители.Трансмиссия
• Механическая, реверсивная. • коробка передач – четырехходовая, 8 скоростей, реверс, блокиратор. Расположение валов поперечное; • дифференциал – закрытый, двухсателлитный с принудительной блокировкой; • переключение передач; • главная передача: шестерни прямозубые цилиндрические; • центральная: шестерни спиральные конические. Допускается установка ходоуменьшителя (если скорость работы трактора намного ниже скорости его движения).

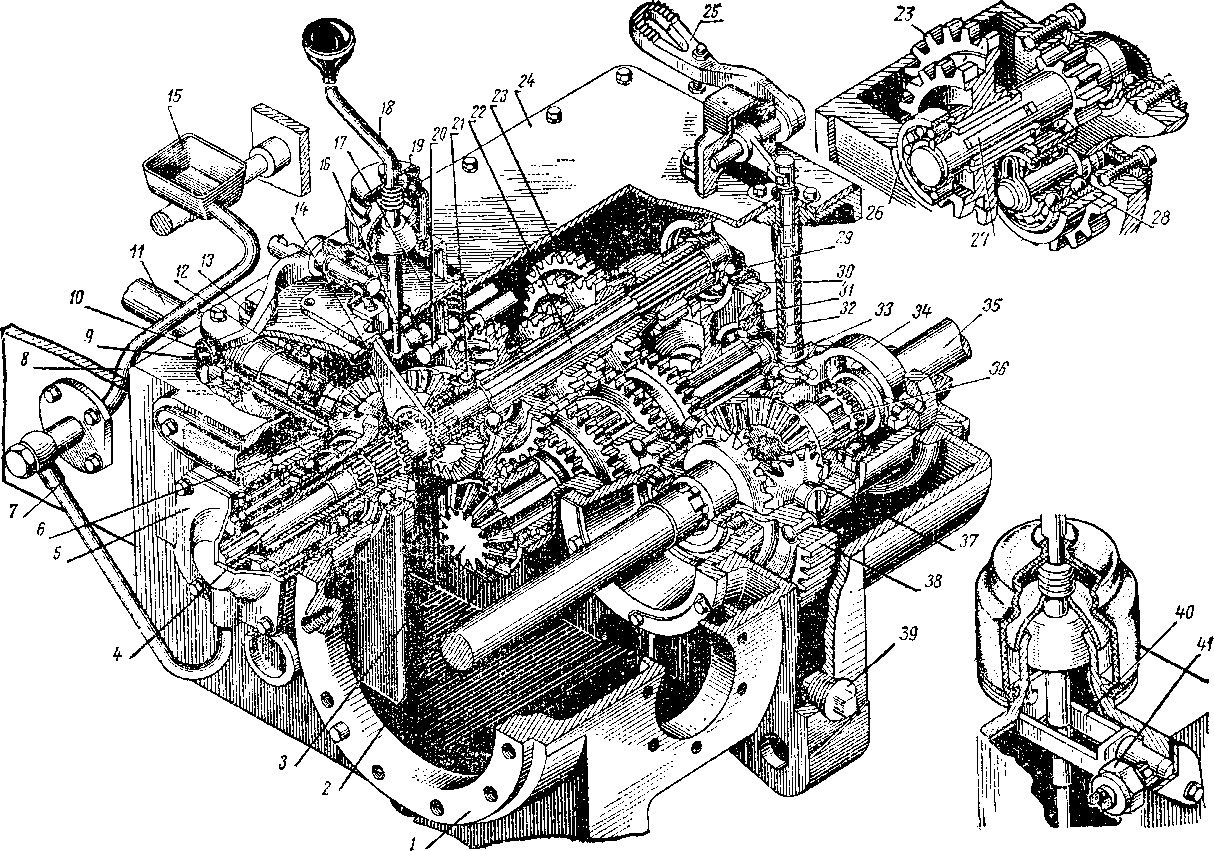

Коробка передач: 1 — корпус трансмиссии; 2, 21, 26, 29, 32 — подшипникн; 3 — вторичный вал; 4 — ходоуменылитель; 5 —крышка ходоумекьши-теля; 6 — коническая шестерня реверса; 7 — трубопровод маслоприемника; S, 15 — маслоприемиики; 9— рычаг переключайся реверса и ходоуменьшителя; 10 — ведущая коническая шестерня: 11 — вал муфты главного сцепления; 12 — муфта реверса; 13 ~— пробка-сапун; 14 — вилка переключения реверса; 16 — ведомая коническая шестерня; 17 — кулиса; 18—рычаг переключения передач; 19 — чехол; 20 — валик механизма переключения; 22 — первичный вал; 23 — блок шестерен заднего хода; 24— крышка корпуса трансмиссии; 25 — педаль блокировки дифференциала; 27 — вал-шестерня замедленной передачи; 28 — промежуточная шестерня замедленной передачи; 30, 31 — стаканы подшипников; 33 — шток; 34 — вилка; 35 — полуось; 36 — зубчатая муфта блокировки дифференциала; 37 — дифференциал; 38 —• ведомая цилиндрическая шестерня промежуточной передачи; 39 — пробка сливного отверстия; 40 — качающаяся рамка; 41 — выключатель четырехходовая с поперечным расположением валов.
Гидросистема трактора т-40
Гидравлика трактора т-40 имеет следующие характеристики: • Гидроусилитель гидромеханический. • Гидрораспределитель четырехпозиционный трехзолотниковый. Размещение на задней стенке аккумуляторного блока. • Основной цилиндр 9 см. Ход поршня до 20 см, регулировка гидромеханическая. • Выносной цилиндр 5,5-7,5 см. • Масляный насос шестеренный. Размещение перед дизелем. • Гидробак. Размещен на кронштейне гидроусилителя. • Механизм навески – задняя часть блока трансмиссии. • Подсоединение сельхозорудий – трехточечное. • Соединительные шланги.

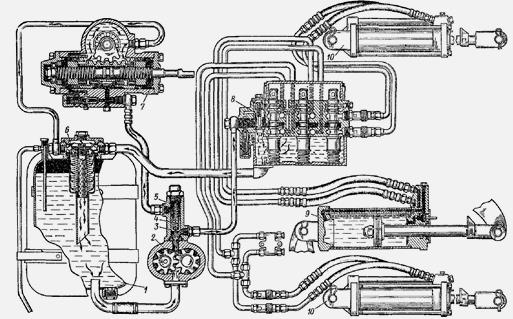

Схема гидросистемы трактора Т-40
1—гидробак; 2 — насос; 3 — клапан деления потока; 4 — золотник; 5 — пружина золотника; 6 — фильтр; 7 — гидроусилитель руля; 8 — гидрораспределитель; 9 — основной гидроцилиндр; 10 — выносные гидроцилиндры
Гидросистема трактора Т-40 состоит из шестеренного насоса 2, клапана 3 деления потока, гидробака 1 с фильтром, гидроусилителя 7 руля, гидрораспределителя 8, основного и выносных гидроцилиндров, запорных устройств разрывных муфт, трубопроводов и шлангов.
Масло из гидробака 1 поступает к шестеренному насосу 2, который нагнетает его в клапан 3 деления потока.
Клапан делит поток масла на две части: одна поступает в гидрораспределитель 8 гидронавесной системы, другая — в гидроусилитель руля 7.
Гидрораспределитель направляет поток масла либо в гидробак по сливному маслопроводу, либо в гидроцилиндр 9, либо через боковые или задние выводы непосредственно к гидроприводу сельскохозяйственной машины.
Колеса
У больших задних колес жесткая подвеска, у передних (с малым диаметром) – пружинная. Протектор на резине — «елочка». Варианты установки колес: • задние с меньшей шириной; • удвоенные; • «наизнанку», асимметричная дисковая плоскость (при большой крутизне склона).Силовая установка

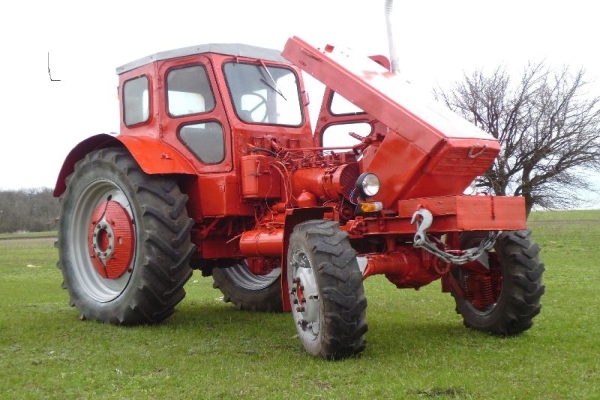

Двигатель трактора имеет относительно простую конструкцию. Силовая установка расположена на полураме, которая жестко соединена с картером. Комплектующий агрегат имеет четырехтактное дизельное исполнение. Двигатель оснащается четырьмя цилиндрами. В зависимости от модификации Т-40 может комплектоваться двигателем Д-37 или Д-144, номинальный силовой потенциал которых составляет 37 и 50 л.с. соответственно. Запуск установки осуществляется посредством электрического стартера. Такой двигатель с опцией воздушного охлаждения не имеет блока-картера. Его цилиндры имеют съемное исполнение. Наличие радиаторных ребер способствует улучшению теплоотводности. Цилиндры двигателя расположены в ряд. Тепловые нагрузки на масло такого мотора несколько выше, чем в автомобильной вариации устройства, поэтому возникает необходимость в его качественном охлаждении. Следует заметить, что с такой задачей конструкторы справились не очень хорошо. Наличие специальных радиаторов масляного типа позволяет дополнительно охлаждать силовую работу, благодаря чему можно говорить об эффективности работы двигателя в любых условиях.Достоинства и недостатки трактора Т-40
Плюсы: Высокая проходимость на любом грунте. Легкость маневрирования на любой скорости. Весь функционал трактора доступен на заднем ходу. Легкость управления. Универсальность: возможность комплектации навесным оборудованием для машин других типов (Т-25, «Беларусь»). Отсутствие проблем с запчастями и техническим обслуживанием. Надежность, долговечность. Рулевое управление трактора оснащено гидроусилителем руля.
Минусы: Основной недостаток трактора – воздушное охлаждение мотора. Из-за него возникают эксплуатационные сложности: Охлаждение недостаточно эффективно в жару. Осложнен прогрев двигателя перед запуском в зимний период. Отсутствие подогрева и кондиционирования в водительской кабине, из-за чего работа в жару и в холод становится некомфортной.
Модификации трактора с двигателем Д-37
У базовой модели задний привод. Ее модификации выполнены с полным приводом: ➤ Т-40А – наличие переднего моста. Передний привод подключается автоматически в соответствии с условиями движения; ➤ Т-40АН – трактор адаптирован для работы на крутом склоне, высота и дорожный просвет меньше базовой версии; ➤ Т-50А – промышленная модификация, адаптирована под одноковшовый погрузчик.Модификации трактора с двигателем Д-144
У Т-40М задний привод, у модификаций – полный: ➤ Т-40АМ – отличие от Т-40М – передний мост с приводом; ➤ Т-40АНМ – мощный аналог Т-40АН: уменьшенный дорожный просвет для работы на крутом склоне (до 20 градусов), меньшая высота, большая устойчивость; ➤ Т-40АП – промышленная модель, адаптирована для работы с дорожной техникой.Механизм газораспределения трактора Т-40
Газораспределительный механизм у двигателя трактора Т-40 время от времени нуждается в проверке и максимально точной регулировке клапанов, которая обычно выполняется не в ремонтном, а в рабочем порядке самим оператором машины. По техническим правилам подобная регулировка должна проходить каждые 480 ч работы трактора. Принцип работы. Механизм газораспределения работает следующим образом. Шестерня коленчатого вала через шестерню распредвала и промежуточную шестерню приводит во вращение распределительный вал, который вращаясь, поднимает своими кулачками толкатели и через коромысла и штанги открывает выпускные и впускные клапаны. При дальнейшем вращении распредвала, выступ кулачка отходит от толкателя и под воздействием пружин клапан закрывается. Штанга, толкатель и коромысло возвращаются в первоначальное положение. Далее цикл вновь повторяется в соответствии с фазами газораспределения. Для того, чтобы механизм газораспределения функционировал синхронно с системой топливоподачи, шестерни распредвала — топливного насоса и промежуточную, необходимо устанавливать в соответствии с метками, нанесенные на шестерни.Регулировка клапанов Т-40

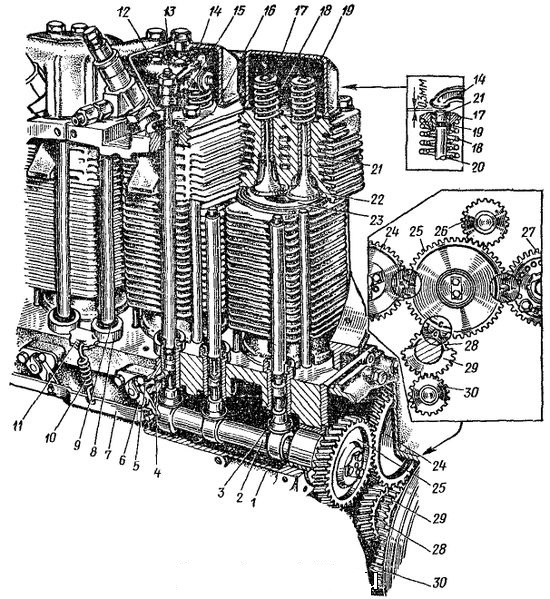

Механизм газораспределения трактора Т-40: 1 — блок-картер; 2 — распределительный вал; 3 — толкатель клапана; 4, 9 — уплотнительные кольца; 5 — валик декомпрессора; 6 — рычаг; 7 — рейка; 8 — направляющая втулка толкателя; 10, 18, 20 — пружины; 11 — планка; 12 — крышка клапанов; 13 — регулировочный винт; 14 — коромысло клапана; 15 — штанга толкателя; 16 — кожух штанги; 17 — тарелка клапана; 19 — сухарь клапана; 21 — клапаны; 22 — седло клапана; 23 — поршень; 24 — шестерня распределительного вала; 25 — промежуточная шестерня распределения; 26 — шестерня привода насоса гидросистемы; 27 — шестерня привода топливного насоса; 28 — шестерня коленчатого вала; 29 — шестерня ведущая привода масляного насоса; 30 — шестерня ведомая привода масляного насоса.
Техническое обслуживание механизма газораспределения заключается в проверке и регулировки зазоров клапанов, обеспечении нормальной смазки деталей распределительного вала и плотности прилегания клапанов к своим седлам. Рекомендуется через каждые 480 часов работы дизеля проверять и при необходимости регулировать зазор между торцами стержней клапанов и бойками коромысел.
На не прогретом двигателе зазор клапанов Т-40 должен составлять 0,3 мм (впускного и выпускного).
Как отрегулировать клапана Т-40
Перед начало регулировки зазоров снимите клин заднего кардана и, передвигая вал вместе с рулем на себя, освободите кардан и отведите его в сторону. Для регулировки зазора ослабьте контргайку регулировочного винта на коромысле и, откручивая или закручивая винт, установите необходимый зазор используя щуп, после этого крепко затяните контргайку и снова замерьте зазор, поворачивая штангу толкателя. Клапана необходимо регулировать только на холодном двигателе. Порядок регулировки клапанов соответствует порядку работы двигателя — 1-3-4-2. При помощи метки в.м.т. и указателя на шкиве привода вентилятора, установите поршень первого цилиндра в положение конца такта сжатия, при этом закройте выпускной и впускной клапаны, а далее для регулировки клапанов следующих цилиндров поверните коленвал при помощи ключа на ? оборота по часовой стрелки. При умеренной эксплуатации двигателя, клапаны длительное время сохраняют герметичность. Для предотвращения обрыва клапанов по выточке и выпадания сухариков — не разбивайте пары сухариков при демонтаже механизма клапанов. При замене шестерен распределения вводите их в зацепление соответственно нанесенным на них меткам.Декомпрессор трактора Т-40
Декомпрессор необходим для облегчения запуска холодного двигателя, а также для экстренной остановки дизеля. Механизм состоит из четырех рычагов и рейки, шарнирно соединенных с рейкой. Рычаги жестко связаны с валиками, фрезированные концы которых входят в проточки толкателей впускных клапанов. При перемещении рейки поворачиваются рычаги с валиками, поднимающие толкатели, а те через коромысла и штанги открывают впускные клапаны.
Как завести Т-40 при помощи пускача
Смажьте кривошипно-шатунный мехнизм (КШМ) пускача. Для этого необходимо приоткрыть воздушную заслонку карбюратора и прокрутить коленвал пускового агрегата стартером на 2-3 секунды. Далее, не включая стартер, включите зажигание и откройте заслонку, переместив рычаг управления вперед. При запуске двигателя время работы стартера не должно превышать 15-ти секунд. Если пусковой агрегат не завелся — повторите операцию через минуту. Если после 3-4 попыток пускач так и не завелся, убедитесь в том, что рычаг кпп находится в нейтральном положении; проверьте систему питания и зажигания. После того, как пусковой агрегат завелся — отпустите рычаг включения стартера. Пусковой агрегат необходимо прогреть в течении 2-3 минут, давая ему работать сначала на минимальных оборотах, а потом довести до номинальной частоты вращения. Частоту вращения вала пускача изменяют положением воздушной заслонки при помощи тяги. После того, как пусковой агрегат прогрелся — остановите его и введите в зацепление ведущую шестерню редуктора с венцом маховика двигателя Т-40, нажав ногой на педаль. Выключите сцепление редуктора. Запустите пускач и установите максимальную частоту вращения; включите свечу накаливания рукояткой включателя. После того, как контрольный элемент накалится, плавно включите муфту сцепления пускового агрегата. Прокрутив двигатель в течении 3-5 секунд, включите компрессию. Как только появятся первые вспышки, когда двигатель начнет набирать обороты, включите стартерную шестерню, убрав ногу с педали и заглушите пусковой агрегат кнопкой выключения зажигания. Закройте краник топливного бака пускового агрегата. Время работы пускача на полных оборотах не должно превышать 15 минут. Превышение по времени может вызвать его перегрев и выход из строя. Запрещается заводить пусковой агрегат без предварительного отсоединения от двигателя. Также трактор Т-40 можно завести при помощи шморгалки (ручной стартер). Для этого ее надо закрепить на маховике пускача и включить декомпрессор. Горячий двигатель заводят без включения декомпрессора. Сразу же после того, как заведется двигатель, включите гидронасос. Проверьте показания контрольных приборов. Двигатель прогревается в течении 2-3 минут на номинальных оборотах коленчатого вала.Обзор трактора Т-40, совет для покупки - видео
Трактор Т-40 - видео
Трактор Т-40 тюнинг - видео
ПАХОТА ТРАКТОР Т-40 ПЛУГИ АИСТ 420 самодельные - видео
СЕНОКОС Роторной Косой WIRAX 1,65м и Трактором Т - 40АМ - видео
