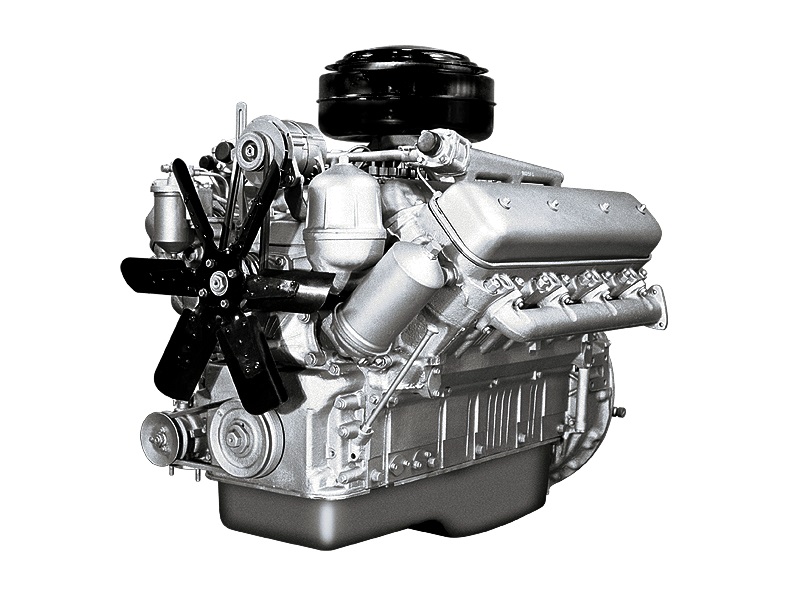

Дизельный двигатель ЯМЗ 238М2 – базовая модель двигателя, разработанная и собранная ОАО «Автодизель» (Ярославский моторный завод). ЯМЗ 238М2 из семейства восьмицилиндровых V-образных четырехтактных дизельных двигателей сконструирован для применения в составе судовых дизель-редукторных агрегатов различных модификаций судовых дизель-генераторных установок ДГР-100, а так же в наших электростанциях и дизель генераторных установках мощностью 100кВт.
ЯМЗ 238М2 – надежный и экономичный двигатель. Эта серия дизелей взаимозаменяема с двигателями ЯМЗ 238М, поставляемыми до 1988 года; с двигателями ЯМЗ 238, поставляемыми до августа 1985 года и с двигателями ЯМЗ 236М2 благодаря аналогичной технологической конструкции, от последнего отличается двумя дополнительными цилиндрами гильза-поршней. ДВС ЯМЗ 238М2 отлично подходят для эксплуатации в качестве силовых агрегатов энергетических установок и достаточно широко используются в сфере малой энергетики России благодаря своим техническим характеристикам.
Эти двигатели очень надежны, экономичны, способны работать в экстремальных погодных условиях при колебаниях температур от -50°С до +50°С, имеют высокий крутящий момент и хорошую мощность. Как и все предыдущие семейства двигателей Ярославского моторного завода, ЯМЗ 238М2 обладает отличной ремонтопригодностью. Благодаря своим конструкционным особенностям, ремонт двигателя можно выполнить практически в любых условиях, так как основные важные части ДВС легкодоступны. Двигатели Ярославского моторного завода – это приемлемая цена, высокая надежность и гарантия качества.
Двигатели ЯМЗ-238М2, а также его модификации и комплектации соответствуют экологическим нормативам Евро-0 и предназначены для установки на автомобили «Урал», МАЗ, КрАЗ; скрепер МоАЗ-6014; одноосный тягач МоАЗ-6442; бульдозер ДЗ-240С (ЗАО «Челябинские Строительно-Дорожные Машины»); судовые двигатели и дизель-редукторные агрегаты; кормоуборочные комбайны; путеремонтные машины; моторные платформы; ж/д краны; автомотрисы; шнекороторные снегоочистители; дизель-электростанции и электроагрегаты АД100, ЭД100 мощностью 100 кВт (ОАО «Электроагрегат», Курск); дизель-генераторные установки (ЗАО «Тюмень-судокомплект»); самоходный каток МоАЗ-6442-9890.
Основные характеристики
Тип двигателя: дизель, размерности D*S=130/140 мм, рабочим объемом 14,86 л, 8-цилиндровый, с V-образным расположением цилиндров, четырехтактный с воспламенением от сжатия, непосредственным впрыском топлива, жидкостным охлаждением. Двигатели могут комплектоваться механизмом отбора мощности.
Модель
ЯМЗ-238М2
ЯМЗ-238М2-2
ЯМЗ-238М2-4
ЯМЗ-238М2-5
ЯМЗ-238М2-6
Число и расположение цилиндров
V8
Диаметр цилиндра, мм
130
Ход поршня, мм
140
Рабочий объем цилиндров, л
14,86
Мощность, кВт (л.с.)
176 (240)
Частота вращения, об/мин
2100
Максимальный крутящий момент, Н·м (кгс·м)
883 (90)
Частота при максимальном крутящем моменте, об/мин
1250–1450
Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч)
Дизель-электростанции и электроагрегаты АД100, ЭД100 мощностью 100 кВт (ОАО «Электроагрегат», Курск); дизель-генераторные установки (ЗАО «Тюмень-судокомплект»)
Автомобили, шасси «Урал-4320-31, Урал-43202-31, Урал-43203-31»; самосвалы «Урал-5557-30» и их модификации
Автомобиль «Урал-4320-31» с обеспечением бродоходимости 1,7 м — в запчасти
* Удельный расход топлива при номинальной мощности
Модель
ЯМЗ-238М2-26
ЯМЗ-238М2-30
ЯМЗ-238М2-32
ЯМЗ-238М2-38
ЯМЗ-238М2-39
Число и расположение цилиндров
V8
Диаметр цилиндра, мм
130
Ход поршня, мм
140
Рабочий объем цилиндров, л
14,86
Мощность, кВт (л.с.)
176 (240)
Частота вращения, об/мин
2100
Максимальный крутящий момент, Н·м (кгс·м)
883 (90)
Частота при максимальном крутящем моменте, об/мин
1250–1450
Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч)
214 (157)
227 (167)*
214 (157)
214 (157)
214 (157)
Сцепление
ЯМЗ-182
—
ЯМЗ-238
ЯМЗ-238
ЯМЗ-182
КПП
ЯМЗ-236УЗ
—
ЯМЗ-236У4
ЯМЗ-236У6
ЯМЗ-236У2
Габариты, мм
2100*980*1085
1220*1005*1070
2100*980*1085
2100*980*1085
2045*980*1085
Масса, кг
1370
1075
1390
1390
1390
ТНВД
80.5-30
80.5-30
80.5-30
Генератор, модель
1702.3771
1322.3771 или Г273 В2
1702.3771
1702.3771
1702.3771
Применяемость
Автомобиль Урал-432007-31 (база ЯМЗ-238М2-6 с фрикционной муфтой привода)
Кормоуборочный комбайн «Марал» Е-281 (ООО СП «Кировец-Ланд Техник», С.-Петербург)
Автомобиль Урал-4320-31 с обеспечением бродоходимости 1,7 м
Автомобили «Урал» 6?6: «Урал-4320, -4320-0911», «Урал-432009», «Урал-55571», «Урал-44202» и их модификации (брод 1,7 м) — в запчасти
Автомобили «Урал»: «Урал-4320-31, -43202-31, -43203-31»; самосвалы «Урал-5557-30» и их модификации
* Удельный расход топлива при номинальной мощности
Модель
ЯМЗ-238М2-40
ЯМЗ-238М2-41
ЯМЗ-238М2-45
ЯМЗ-238М2-48
Число и расположение цилиндров
V8
Диаметр цилиндра, мм
130
Ход поршня, мм
140
Рабочий объем цилиндров, л
14,86
Мощность, кВт (л.с.)
176 (240)
Частота вращения, об/мин
2100
Максимальный крутящий момент, Н·м (кгс·м)
883 (90)
Частота при максимальном крутящем моменте, об/мин
1250–1450
Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч)
214 (157)
214 (157)
214 (157)
214 (157)
Сцепление
ЯМЗ-238
ЯМЗ-182
—
ЯМЗ-182-15
КПП
ЯМЗ-236У4
ЯМЗ-236У2
—
ЯМЗ-2361-58
Габариты, мм
2100*980*1085
2100*980*1085
1220*1005*1220
2100*980*1085
Масса, кг
1390
1370
1075
1390
ТНВД
80.5-30
80.5-30
80.5-30
80.5-30
Генератор, модель
1702.3771
1702.3771
1322.3771 или Г273 В2
1702.3771
Применяемость
Автомобиль 6*6 «Урал-4320-31»
Автомобиль «Урал-432007-31» (с фрикционной муфтой привода)
Электроагрегаты АД-100 мощностью 100 кВт производства ОАО «Автодизель» (ЯМЗ)
Автомобили «Урал» 6?6: «Урал-4320-31, -4320-0911-30», «Урал-432009-31», «Урал-55571 -30», «Урал-44202-30» и их модификации (брод 1,7 м)
Двигатель ЯМЗ 238М2 имеет следующие действующие модификации ЯМЗ 238М2-2, - 238М2-4, - 238М2-5, - 238М2-6, - 238М2-10, - 238М2-11, - 238М2-12, - 238М2-20, -238М2-21, - 238М2-26, - 238М2-30, - 238М2-32, - 238М2-38, - 238М2-39, - 238М2-40, - 238М2-41, 238М2-45, - 238М2-45, - 238М2-48. Все эти двигатели имеют схожие технические характеристики с указанными в таблице для ЯМЗ 238М2 и отличаются только габаритами, массой, иногда сцеплением, коробкой передач и генераторной моделью. Основные конструкционные же отличия рассмотрены ниже.
Двигатель ЯМЗ 238М2 имеет некоторые примечательные конструкционные отличия: 2-х ручьевой шкив коленчатого вала, прямые выпускные коллекторы, воздухоочиститель, ТНВД с плунжерной парой (10х11).
ЯМЗ 238М2-2 имеет следующие конструкционные отличия: собран на базе ЯМЗ 238М2, оснащен генераторной моделью 1702.3771, сцеплением ЯМЗ-238, коробкой передач ЯМЗ 236Н, имеет габариты (д/ш/в) 2045/1005/1220 мм и массу 1390 кг. Данная модификация эксплуатируется на путеремонтных машинах Р-2000, ВПР -1250, ВПРС-500, моторных платформах МПД-2, ж/д кранах КЖС-16, КЖ-462, -562, -661, автомотрисах АГД-1А, АС-5, АРВ-1.
ЯМЗ 238М2-4 имеет следующие конструкционные отличия: собран на базеЯМЗ 238М2-2, оборудован сцеплением ЯМЗ-238, коробкой передач ЯМЗ 236Н, сапуном, установленным слева сзади, не имеет воздухоочистителя, габаритные размеры двигателя 2045/1005/1030 мм, масса 1380кг, применяется на автомобилях КрАЗ-6510, -65101-40, -6444.
ЯМЗ 238М2-5 имеет следующие конструкционные отличия: собран на базеЯМЗ 238М2-3, оборудован сцеплением ЯМЗ-238, коробкой передач ЯМЗ 236П, без электрофакельного устройства, масса 1375 кг, габариты 2045/1045/1070 мм, эксплуатируется на автомобилях МАЗ-53366, -54329, -543400, -55513, -63038, поставляется в запчасти.
ЯМЗ 238М2-6 имеет следующие конструкционные отличия: оборудован глубоким масляным картером, сцеплением ЯМЗ-238, коробкой передач ЯМЗ 236У, генераторной моделью 1702.3771, ТНВД комплектности МАЗ, перестановлены впускные коллекторы со смещенным фланцем, не имеет шкива воздухоочистителя, габариты двигателя (д/ш/в) 2045/980/1085 мм, масса 1390 кг, используется на автомобилях Урал-432007-31, поставляется в запчасти.
ЯМЗ 238М2-10 имеет следующие конструкционные отличия: собран на базе ЯМЗ 238М2-2, оборудован механизмом отбора мощности 238.4200005, сцеплением ЯМЗ-238, имеет массу 1210 кг, габаритные размеры (д/ш/в) 1575/1005/1220 мм, используется на некоторых снегоочистителях ДЭ-210Б-1М (-3М)
ЯМЗ 238М2-11 имеет следующие конструкционные отличия: собран на базе ЯМЗ 238М2, не имеет крыльчатку вентилятора и натяжное устройство, водяной насос повышенной производительности, масса двигателя 1075 кг, габариты 1220/1005/1220 мм, используется в составе электроагрегатов, энергетических установок и дизель генераторных установок мощностью 100кВт.
ЯМЗ 238М2-12 имеет следующие конструкционные отличия: собран на базе ЯМЗ 238М2-6, оборудован маховиком под диафрагменное сцепление, коробкой передач ЯМЗ 236У3, сцеплением ЯМЗ-182, имеет габариты 2045/980/1085, массу 1390 кг, используется на автомобилях Урал-4320-31, поставляется в запчасти.
ЯМЗ 238М2-20 имеет следующие конструкционные отличия: собран на базе ЯМЗ 238М2-6, оборудован муфтой включения вентилятора, герметичным картером маховика, сцепления, стартера, электрофакельным устройством, сцеплением ЯМЗ-182, коробкой передач ЯМЗ-236У5, имеет габариты 2100/980/1085 мм, массу 1370 кг, используется на автомобилях Урал-4320-31 с бродом 1.7 метра, поставляется в запчасти.
ЯМЗ 238М2-21 имеет следующие конструкционные отличия: собран на базе ЯМЗ 238М2, оборудован водяным насосом повышенной производительности, глубоким масляным картером (238Н), не имеет шкив воздухоочистителя и натяжного устройства, масса двигателя составляет 1075 кг, габариты 1220/1005/1085 мм (д/ш/в), применяется на бульдозерах ДЗ-240С.
ЯМЗ 238М2-26 имеет следующие конструкционные отличия: собран на базе ЯМЗ 238М2-6, имеет муфту включения вентилятора, маховик под диафрагменное сцепление, коробку передач ЯМЗ-236У3, сцепление ЯМЗ-182, габариты 2100/980/1085 мм, массу 1370 кг, предназначен для автомобилей Урал-432007-31, поставляется в запчасти.
ЯМЗ 238М2-30 имеет следующие конструкционные отличия: собран на базе ЯМЗ 238М2, оборудован маховиком (НБ), кронштейном передней опоры (НБ), водяным насосом повышенной производительности, нет воздушного фильтра, масса двигателя 1075 кг, габариты 1220/1005/1070 мм, предназначен для кормоуборочных комбайнов Марал Е-281.
ЯМЗ 238М2-32 имеет следующие конструкционные отличия: собран на базе ЯМЗ 238М2-20, укомплектован сцеплением ЯМЗ-238, коробкой передач ЯМЗ-236У4, имеет габариты 2100/980/1085 мм, массу 1390 кг, применяется на автомобилях Урал-4320-31 с бродом 1.7 метра, поставляется в запчасти.
ЯМЗ 238М2-38 имеет следующие конструкционные отличия: собран на базе ЯМЗ 238М2-32, оборудован сцеплением ЯМЗ-238М, коробкой передач ЯМЗ-236У6 с торцевым фланцем по iso, выходной фланец размерности Т180 с торцевыми шлицами, габариты двигателя 2100/980/1085 мм, масса 1390 кг, применяется на автомобилях (6*6) Урал-4320, -4320-0911, -432009, -55571, -44202 с бродом 1.7м и их модификациях, поставляется в запчасти.
ЯМЗ 238М2-39 имеет следующие конструкционные отличия: имеет габариты 2045/980/1085 мм, массу 1390 кг, применяется на автомобилях Урал-4320-31, -43202-31, -43203-31, самосвалах Урал-5557-30 и их модификациях.
ЯМЗ 238М2-40 имеет следующие конструкционные отличия: имеет сцепление ЯМЗ-238, коробку передач ЯМЗ-236У4, габариты 2100/980/1085, массу 1390 кг, предназначен для автомобилей Урал-4320-31 (6*6).
ЯМЗ 238М2-41 имеет схожую с предыдущей моделью конструкцию, не укомплектован сцеплением и коробкой передач, габариты двигателя 2100/980/1085 мм, масса 1370 кг, предназначен для автомобилей Урал-432007-31 с фрикционной муфтой привода.
ЯМЗ 238М2-45 имеет следующие конструкционные отличия: собран на базе ЯМЗ-238М2, не укомплектован сцеплением и коробкой передач, не имеет крыльчатки вентилятора и натяжного устройства, водяной насос повышенной производительности ЗИЛ, габариты двигателя 1220/1005/1220 мм, масса 1075 кг, применяется в составе электроагрегатов мощностью 100кВт.
ЯМЗ 238М2-48 имеет схожую с предыдущей моделью конструкцию, масса двигателя 1390кг, габариты 2100/980/1085 мм, а применяется на автомобилях (6*6) Урал-4320-31, -4320-0911-30, -432009-31, -55571-30, -44202-30 с бродом 1.7 метра и их модификациях.
