Давно не давал покоя шум снизу машины. Подозрение было на подвесной (т.к. коробка быть не могла, недавно только перебрал). Пошатал кардан — а он болтается в подвесном. Резина целая, а сам подшипник рассыпался. Заказал новый. Подшипник стоит 1550р. Снял кардан, открутил болт стягивающий 2 части кардана, пометил 2 половинки и располовинил его.
Старый подшипник шел тяжело, но минут за 20 при помощи молотка и ентой матери слез с кардана. Т.к. оправки для запресовки нового не было поехал в ближайший сервис где за 250р мне посадили 2 жестянки-пыльника и сам подшипник. Сборку производим в обратной последовательности не забывая про метки на кардане. Теперь езжу в тишине и радуюсь.

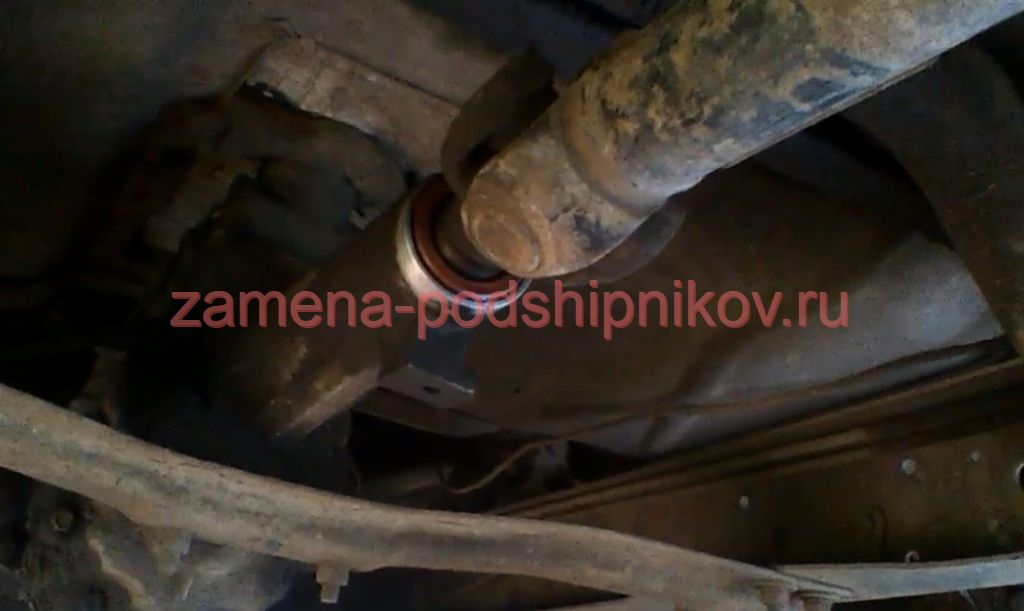

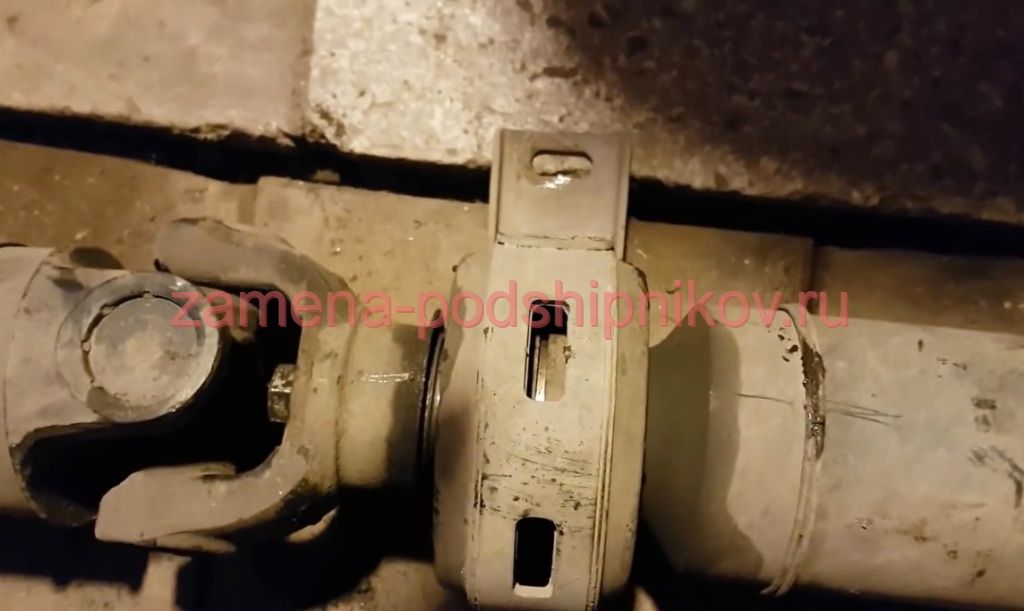

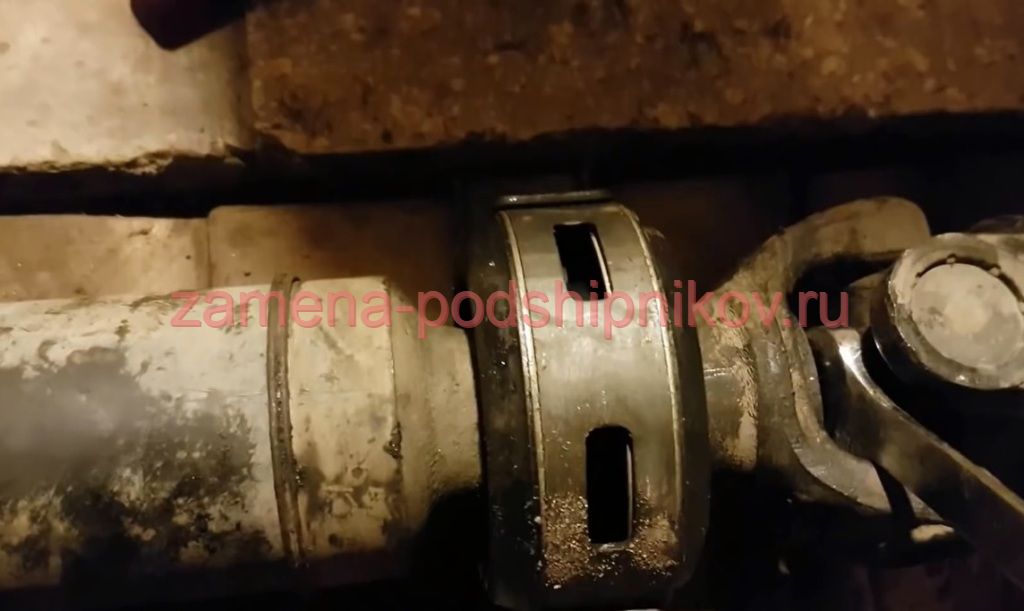

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

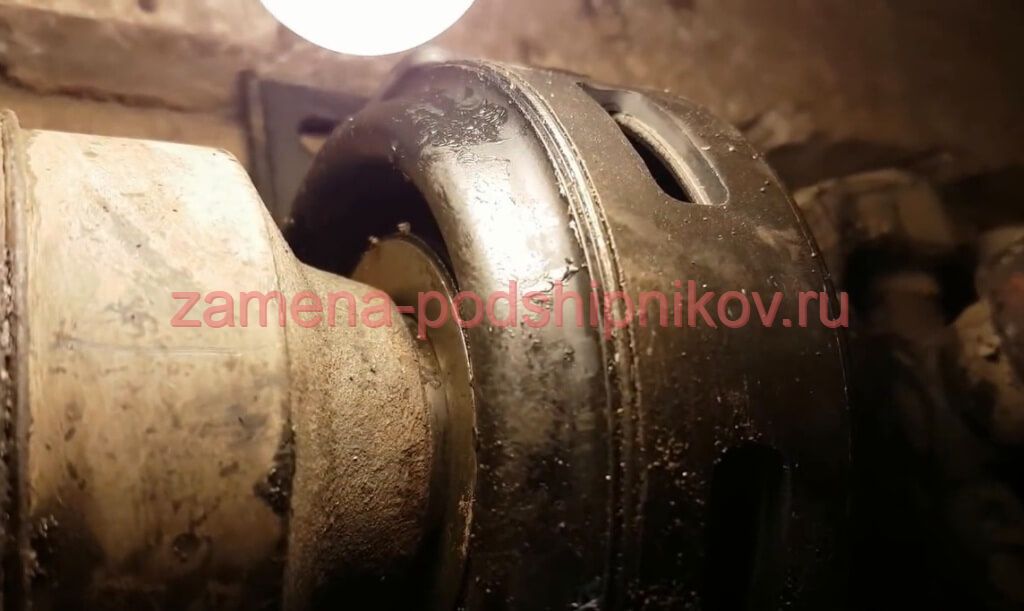

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.
Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:
• Руками проверьте люфт шарикоподшипника (осевой и радиальный);
• Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
• Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.
ПРИМЕЧАНИЕ: Обычно автомобилисты не проверяют заранее важны узлы своего авто. Если «опорник» у кардана выходит из строя, обычно водитель ощущает биение и стук, после чего начинают непосредственно осматривать и проверять узел.

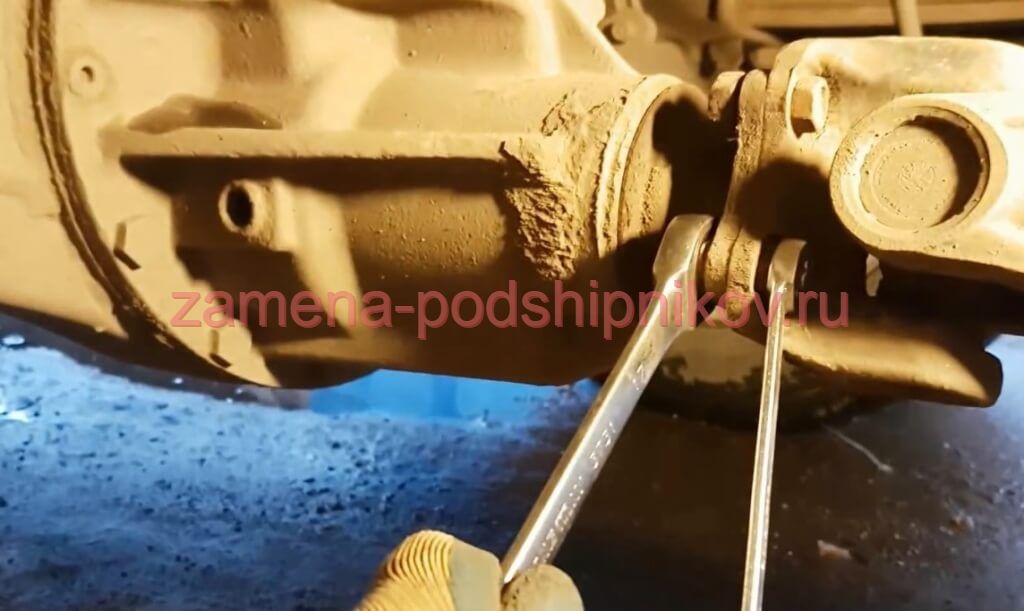

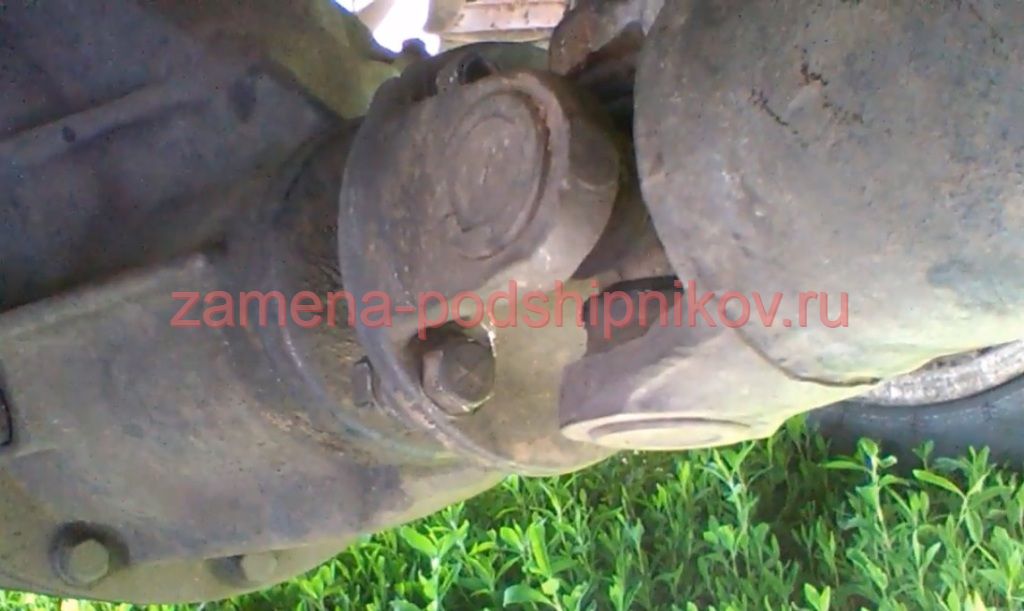

1. Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.

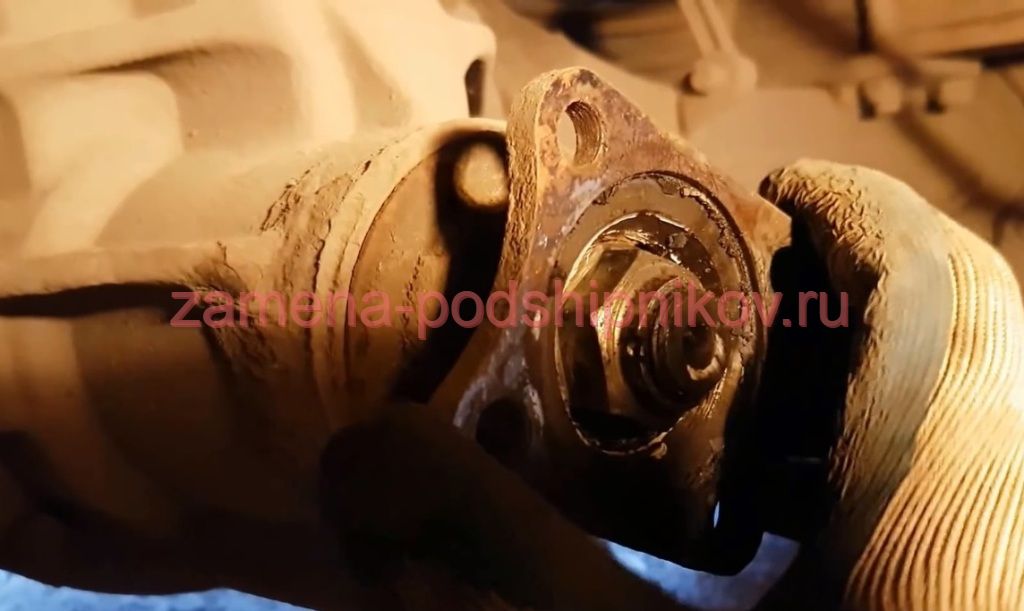

2. Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

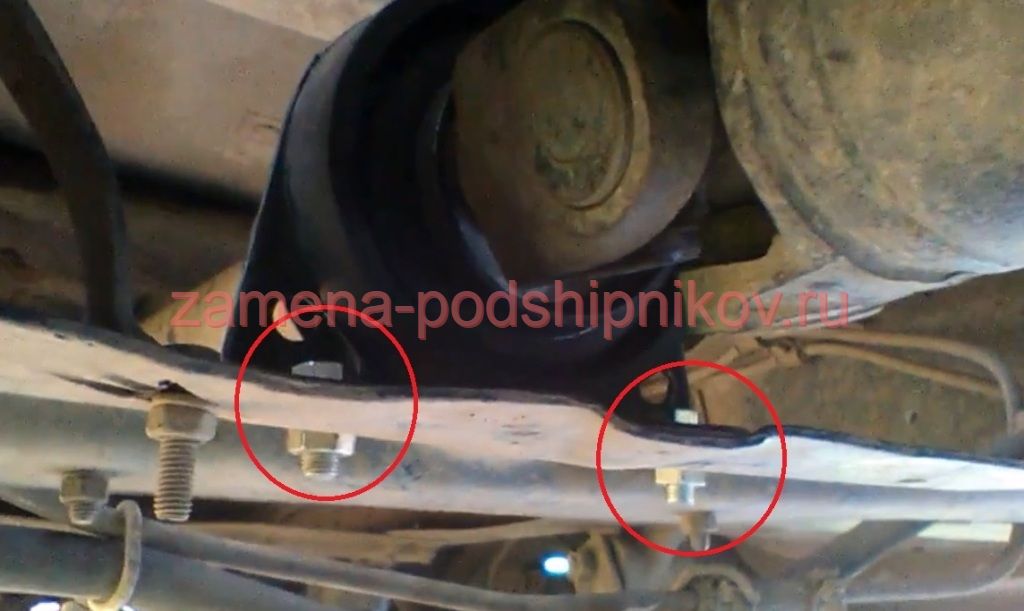

3. Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.

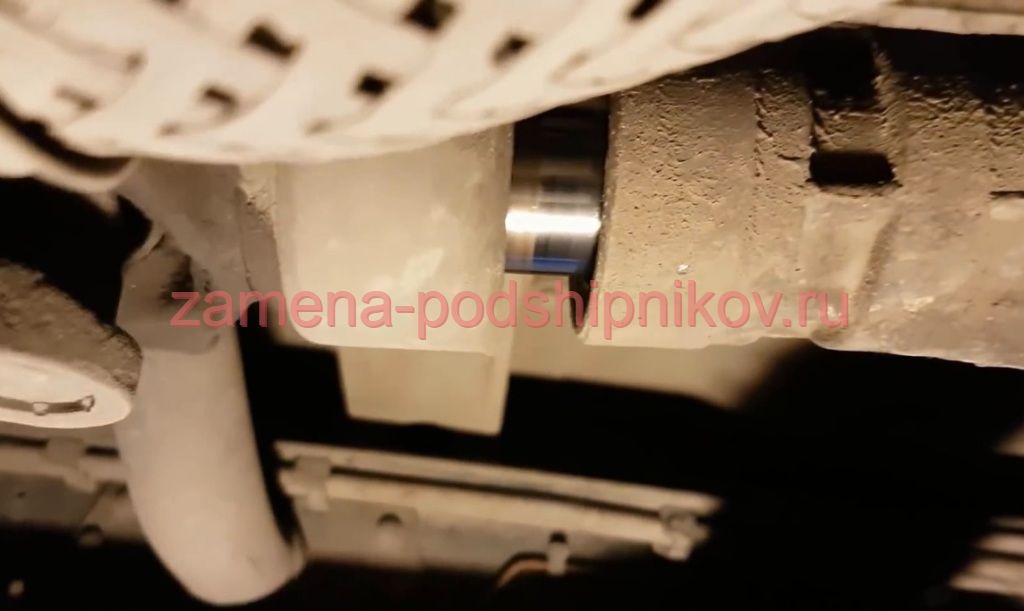

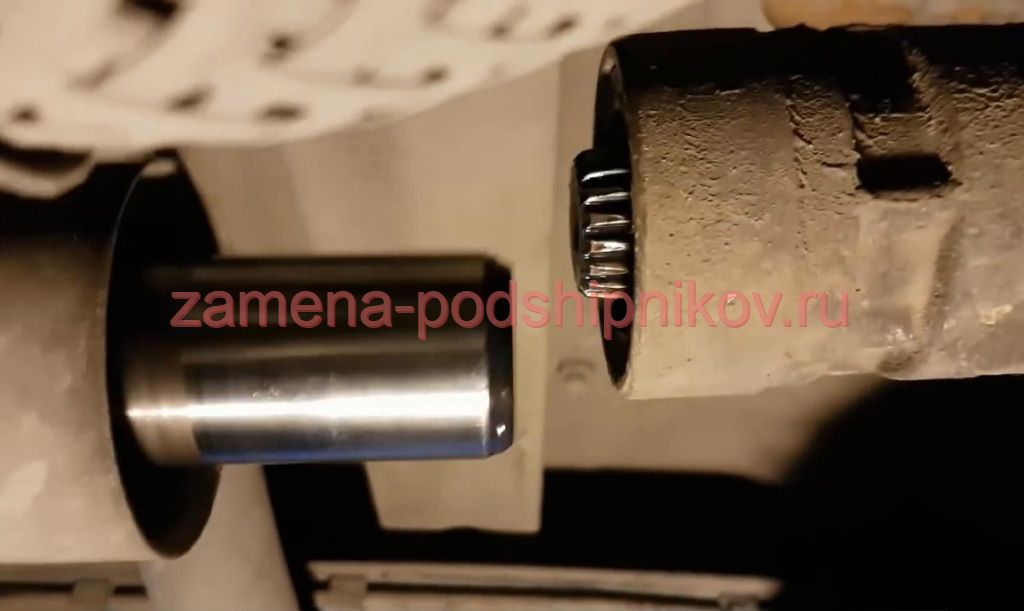

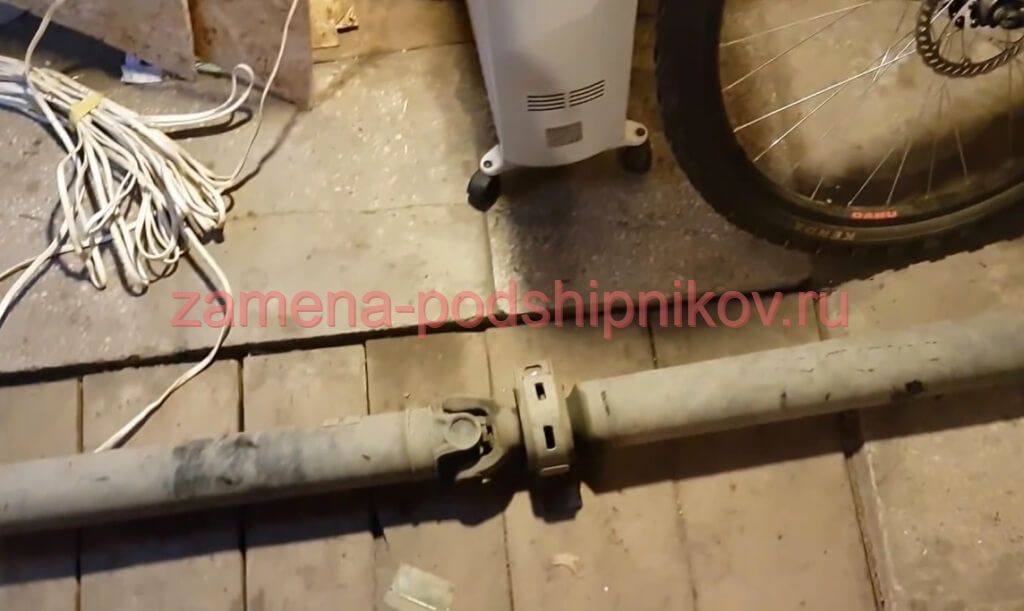

4. Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

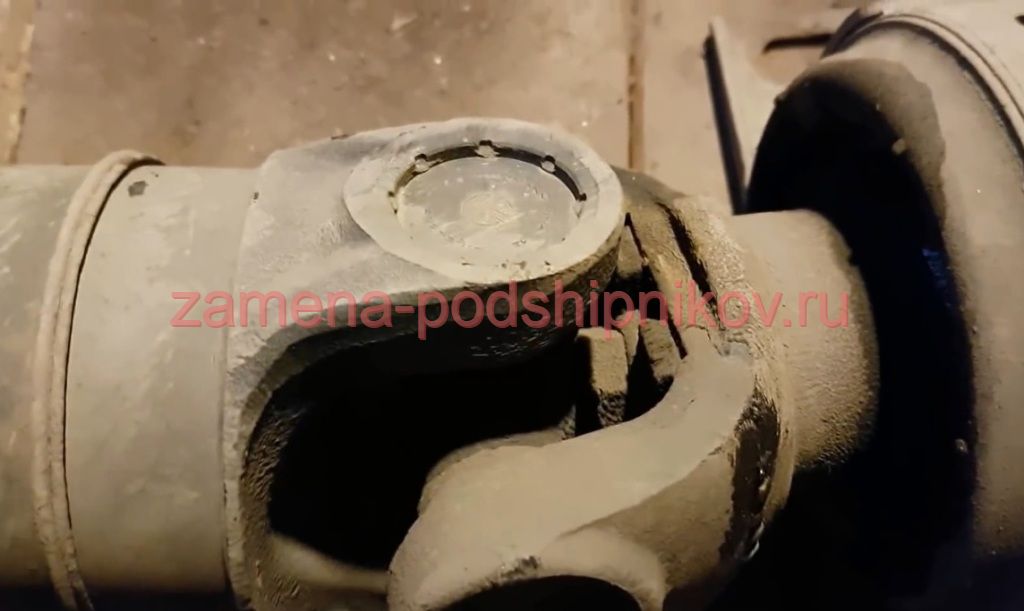

5. У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.

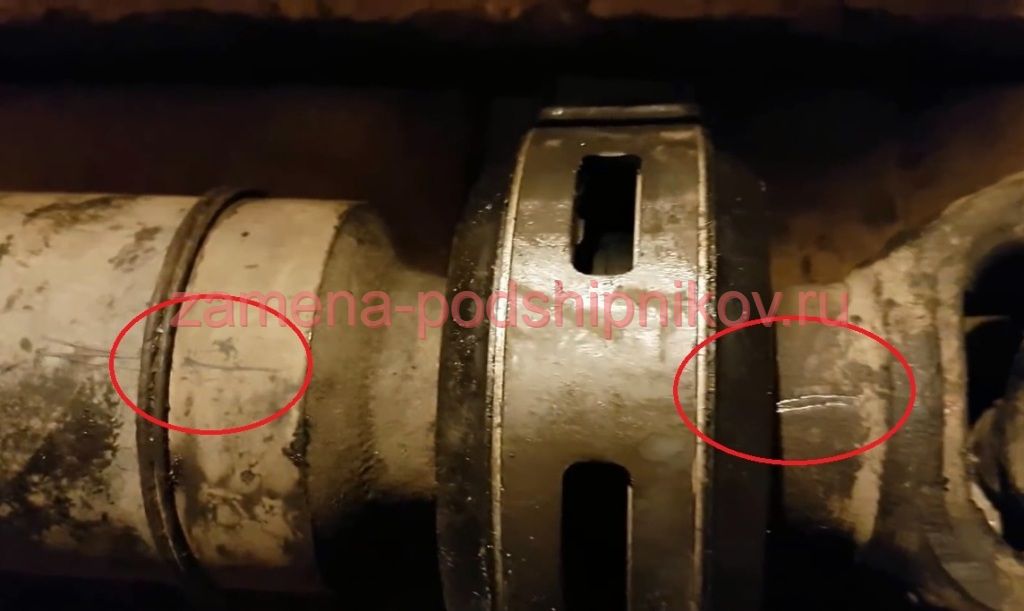

6. Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

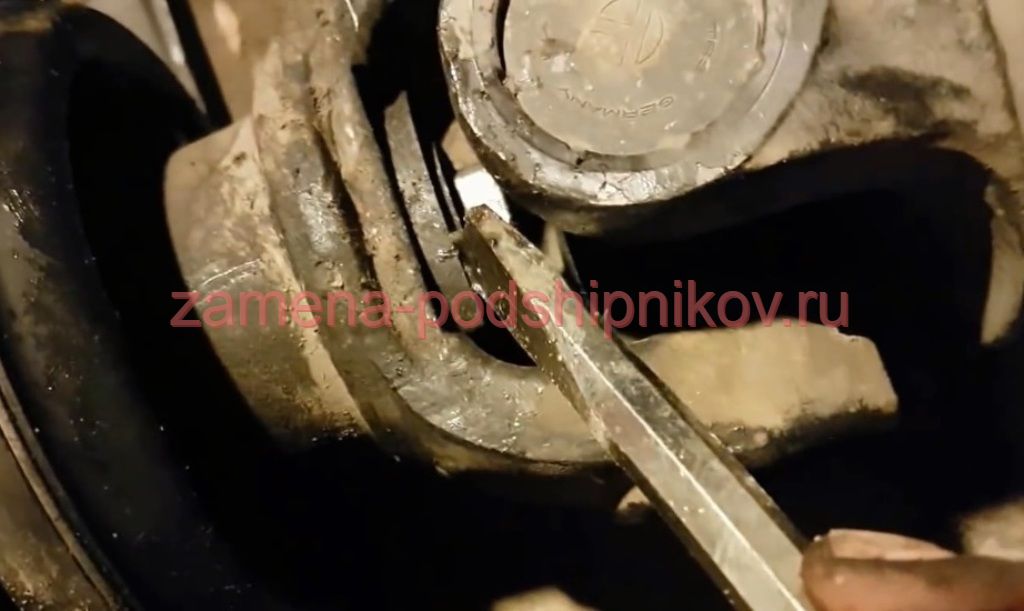

У болтового соединения стоит стопорная пластина, её следует отогнуть пассатижами.

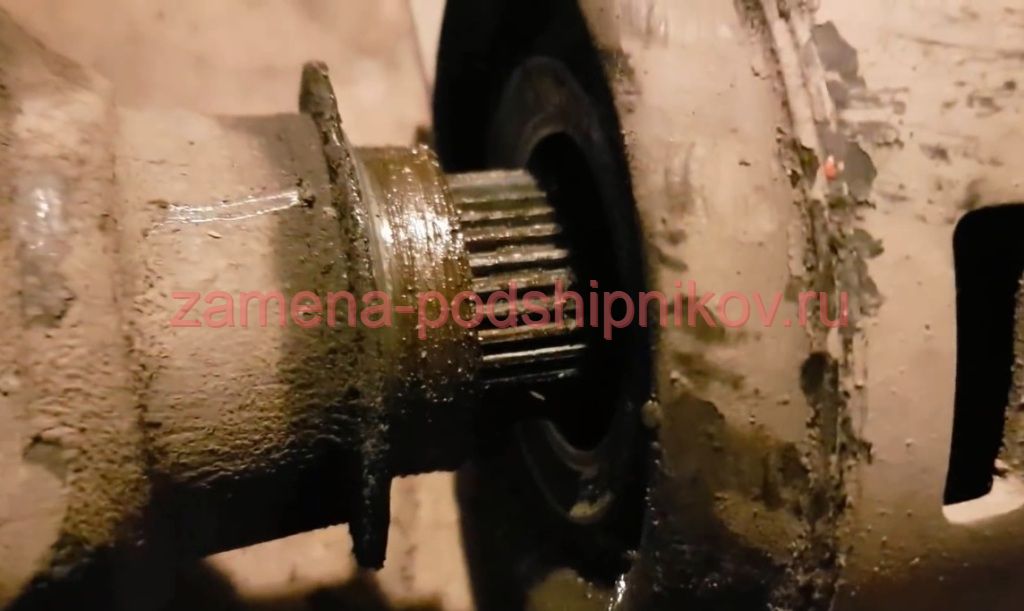

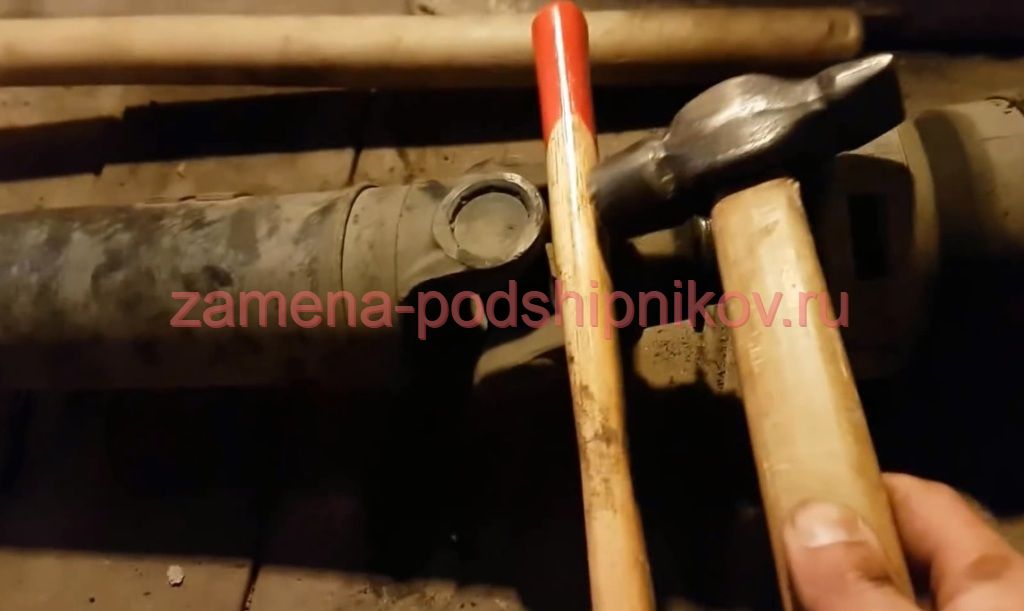

7. Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы.

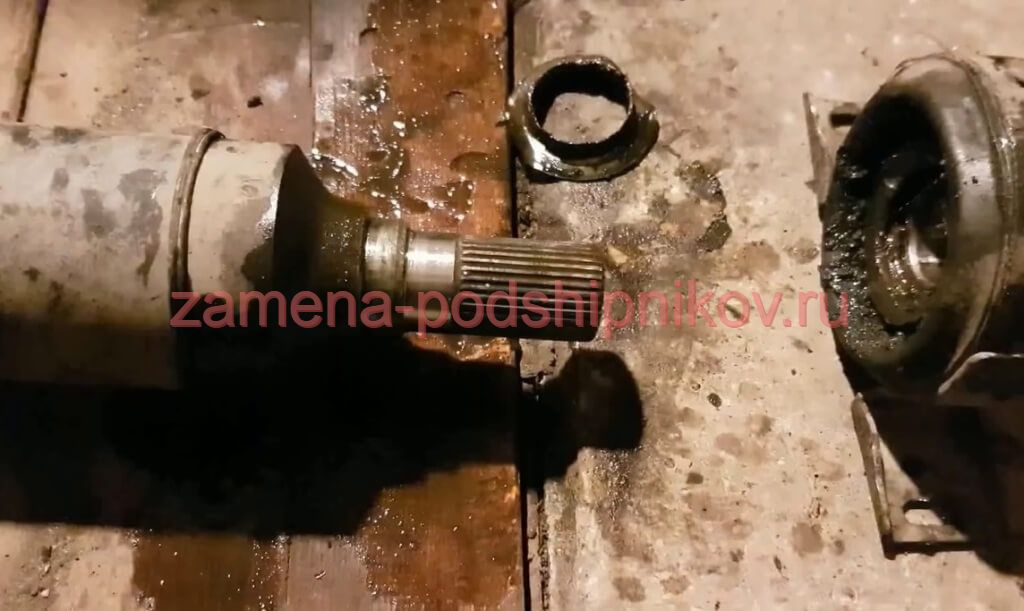

8. Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!
Установка подвесного подшипника на кардан Газель Бизнес своими руками
Установка подвесного подшипника старого образца и нового образца на газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

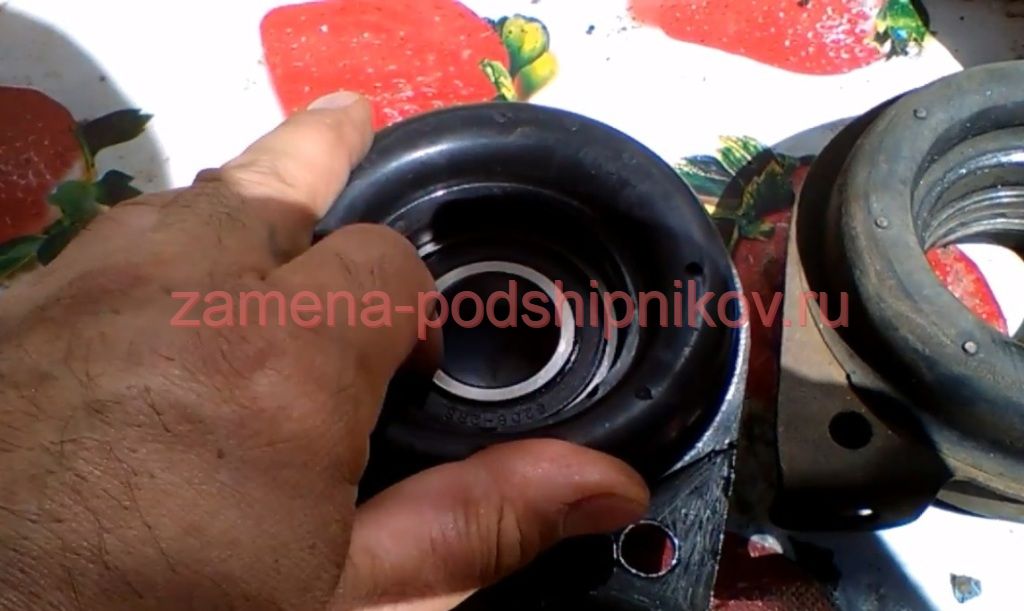

1. Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.

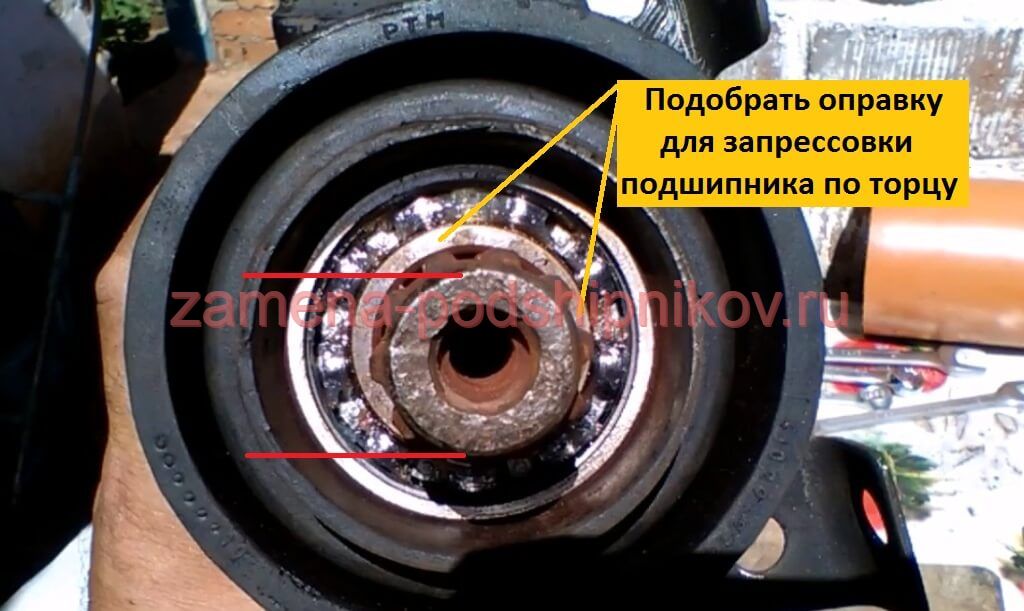

2. Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

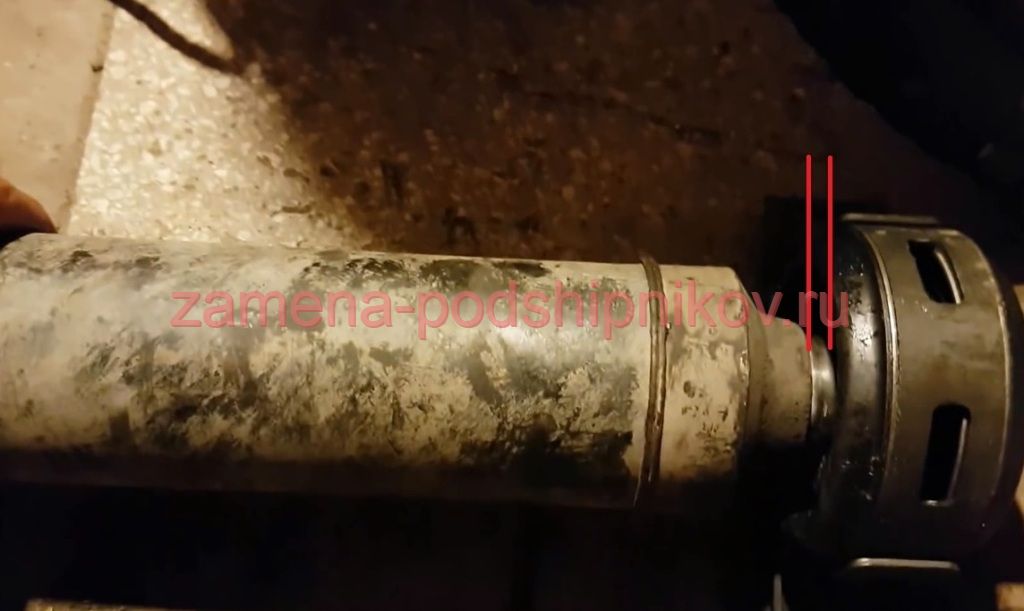

3. Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.
4. Затем собираем обе чести кардана, соблюдая нанесенные метки.
5. Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.
6. Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
7. Теперь монтируем кардан в обратной последовательности, как показано ниже.
Дополнительные рекомендаций
• Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24;
• После установки кардана, если есть возможность — проверьте дисбаланс;
• Замена подвесного подшипника на Газель Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
• Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.
