Турбокомпрессор на ЗМЗ 514

Турбокомпрессор представляет собой устройство, предназначенное для нагнетания воздуха в цилиндры. Это повышает интенсивность воспламенения топливной смеси и увеличивает мощность двигателя. В среднем она возрастает на 30 – 40 %. Поговорим более подробно, как устроена деталь, где находится и как работает.

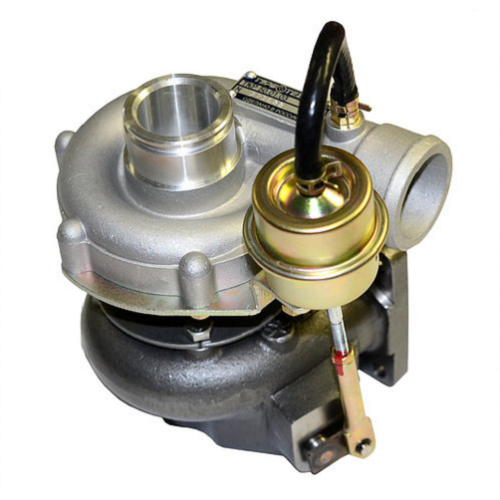

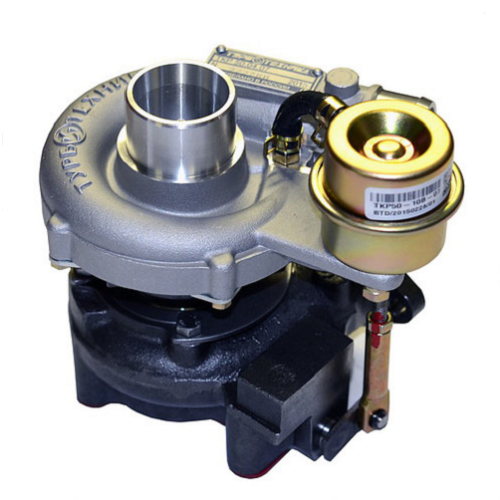

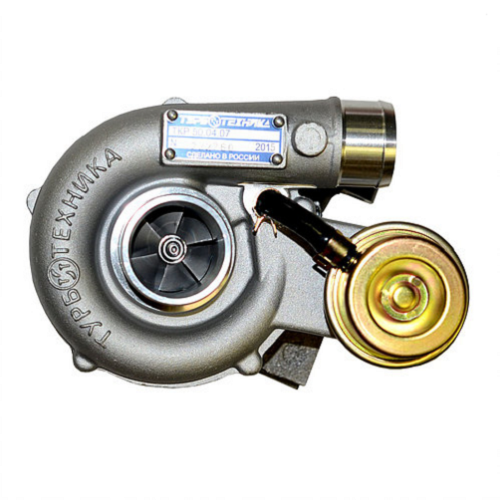

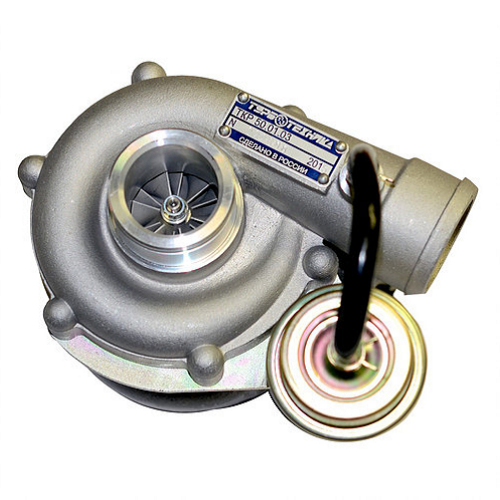

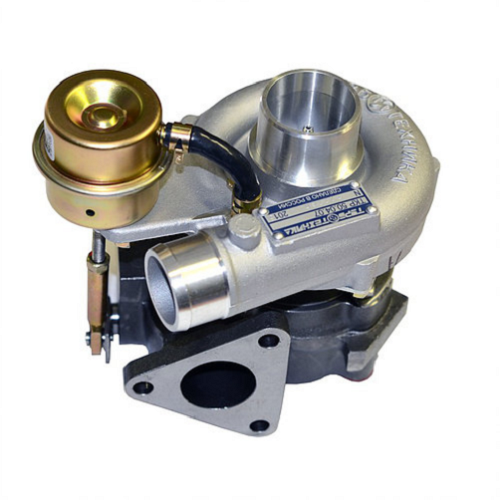

Турбокомпрессор 50.01.03 подходит как на дизель ЗМЗ 514 евро 2, так и на евро 3. Турбины производят в Россий "НПО Турботехника". • ТКР 50.01.03 • Двигатель: ЗМЗ 5143.10 • Стандарт: ЕВРО-2, ЕВРО-3 • Техника: автомобили УАЗ Хантер ТКР 50.01.03 на ЗМЗ 514 УАЗ Хантер дизельТКР 50.01.03 на ЗМЗ 514 УАЗ Хантер дизельТКР 50.01.03 на ЗМЗ 514 УАЗ Хантер дизель Турбокомпрессор 50.04.07 на дизель ЗМЗ 514 евро 4. • ТКР 50.04.07 • Двигатель: ЗМЗ 51432.10 • Стандарт: ЕВРО-4 • Техника: автомобили УАЗ Патриот ТКР 50.04.07 на ЗМЗ 514 евро 4 УАЗ Патриот дизельТКР 50.04.07 на ЗМЗ 514 евро 4 УАЗ Патриот дизельТКР 50.04.07 на ЗМЗ 514 евро 4 УАЗ Патриот дизель

Давление

Давление наддува зависит от согласования системы наддува с двигателем на различных режимах и конкретных характеристик компрессора и турбины. Т. е. давление наддува разное на различных режимах работы двигателя и не нормируется в технической документации. В данном конкретном случае при работе двигателя ЗМЗ-51432.10 по внешней скоростной характеристике (при полной подаче топлива) давление наддува составляет на номинальной мощности (4000 обмин) около 1,5 бар (избыточное), на режиме максимального крутящего момента (1600…1900 об/мин) около 1,3 бар (избыточное).

Установка ТКР "Турботехника" 50.01.03 на УАЗ Хантер

Первые впечатления. Как и предполагалось, по отзывам людей, турбина евро 3 начинает дуть ПРАКТИЧЕСКИ С РАЗУ, С НИЗОВ на старой турбине приходилось сначала раскрутить двигатель — потом только был "пинок". С другой стороны на верхах она уже "СДУВАЕТСЯ". Все хорошо НО ВОТ на трассе, когда скорость за 80 км/ч — она уже как прошлая не "дует" и не особо "разгоняет". Хотя на бездорожье и по нашим хребтам эта турба лучше должна себя проявить.

График крутящего момента ЗМЗ 51432 с разными турбокомпрессорами

График крутящего момента ЗМЗ 51432 с разными турбокомпрессорами

Турбокомпрессор для двигателей ЗМЗ - 514 Евро0-3 - видео

Замена турбины ЗМЗ 514 - видео

Обзор турбины УАЗ Хантер ЗМЗ 514 Евро 4 - видео
