Короб для сабвуфера — это не просто коробка, в которой находится динамик. Короб должен соответствовать многим динамическим законам акустики, чтобы звучание было по-настоящему насыщенным и чётким. Для изготовления разных типов коробов потребуются различные материалы, да и способы изготовления во многом будут не похожи один на другой.

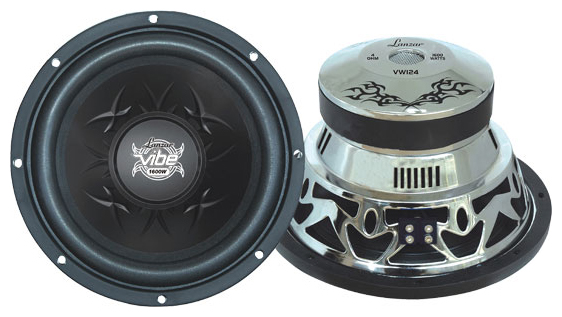

Перед началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот.
Какими бывают короба для сабвуфера?
Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:
Закрытый ящик — наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
Бандпас 4-го порядка — это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй — фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка — первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
Фазоинвертор — сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.
Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.
К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.
Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.
Из какого материала делать короб сабвуфера?
Материал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов — доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.
Чтобы сделать короб для сабвуфера нам понадобится:
• Саморезы по дереву (примерно 50-55 мм, 100 штук)
• Шумоизоляционный материал (шумка)
• Дрель и шуруповерт (или отвертка)
• Електролобзик
• Жидкие гвозди
• Герметик
• Карпет, примерно 3 метра
• Клемник

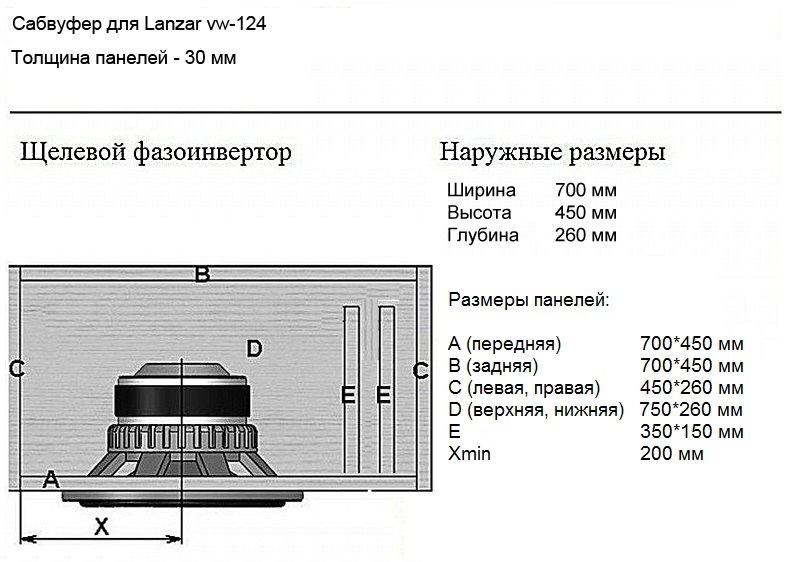

Чертежи короба для сабвуфера
В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Рекомендуемый объем ящика для одного 10-12 дюймового динамика — 40-50 литров. Рассчитать короб под сабвуфер не сложно, вот примерная схема с размерами панелей.
Стоит обратить внимание на минимальное расстояние от стенок корпуса до динамика. Оно, как и объем всего ящика, рассчитывается по внутренней поверхности.
Собираем короб для сабвуфера
Можно приступать к сборке. Мы используем 12-ти дюймовый динамик.
Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера — 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

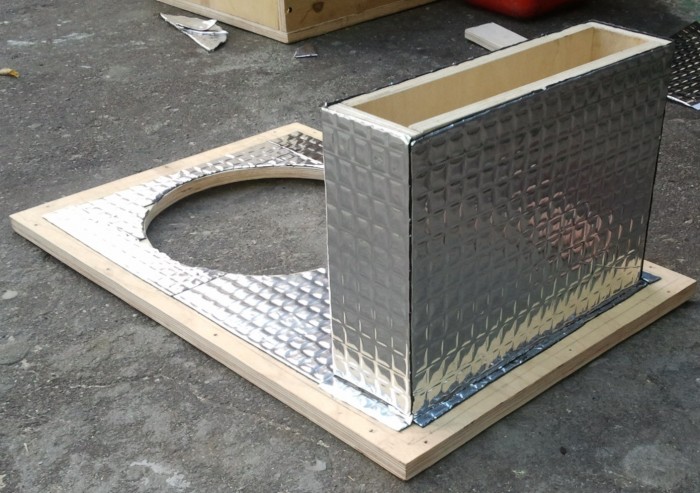

Вместо щели можно использовать классический воздуховод — трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами.
Важно очень плотно закручивать саморезы, чтобы не оставить пустот. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера.

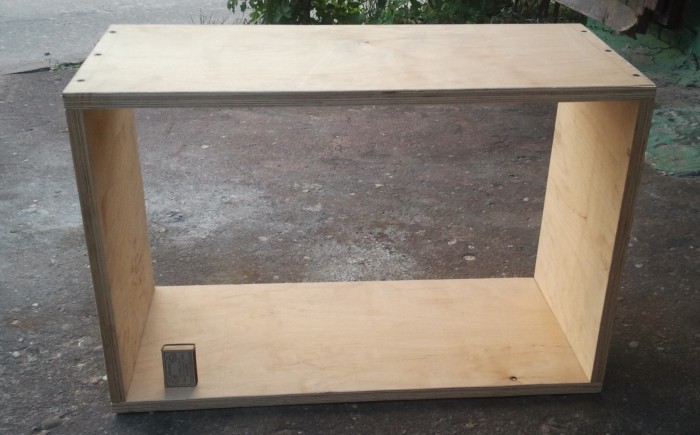

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами.

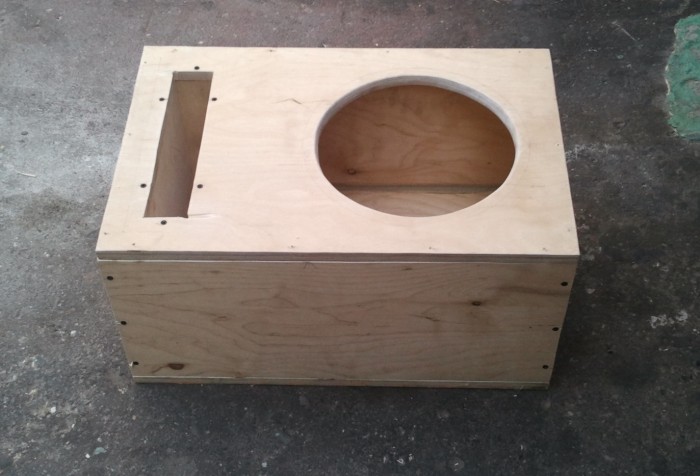

На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части.

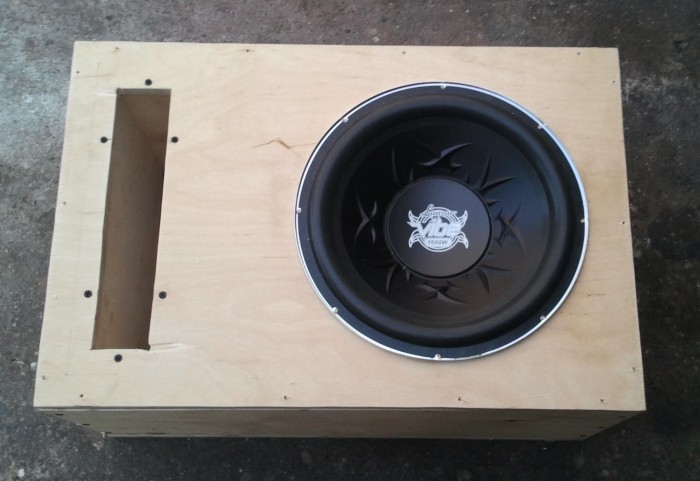

Вставляем динамик. Смотрим, любуемся.

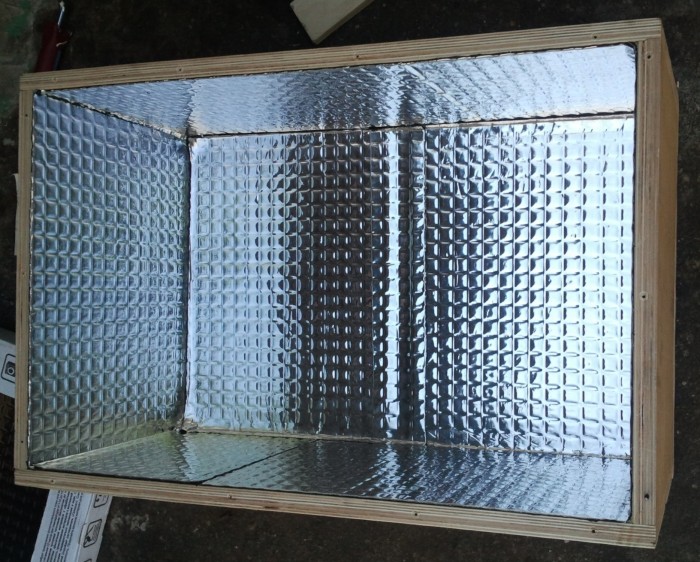

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал.
Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера.

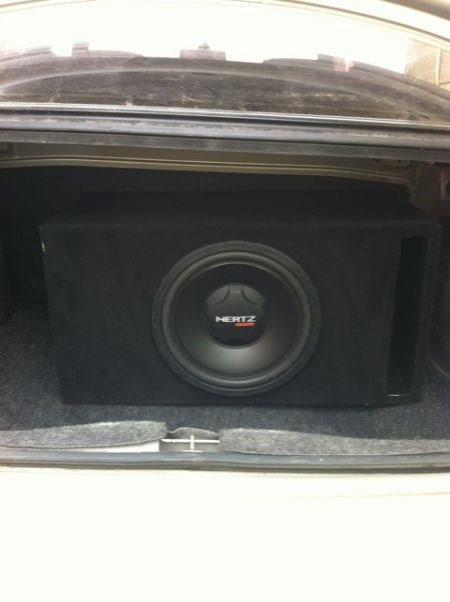

Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель.
Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю — его максимальная мощность должны быть меньше, чем максимальная мощность динамика.
Делаем скрытый сабвуфер своими руками

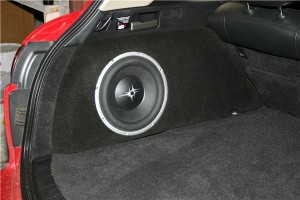

Надоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы — 18 литров.
Для изготовления пассивного стелс сабвуфера нам потребуются:
• низкочастотный динамик;
• защитная решетка и розетка для подключения к усилителю;
• провод для подключения динамика к розетке;
• многослойная фанера или ДСП (толщина 20 мм);
• небольшой кусок ДВП;
• эпоксидный клей;
• кисточка;
• стеклоткань;
• монтажный скотч;
• полиэтиленовая пленка;
• саморезы по дереву;
• дрель, лобзик.

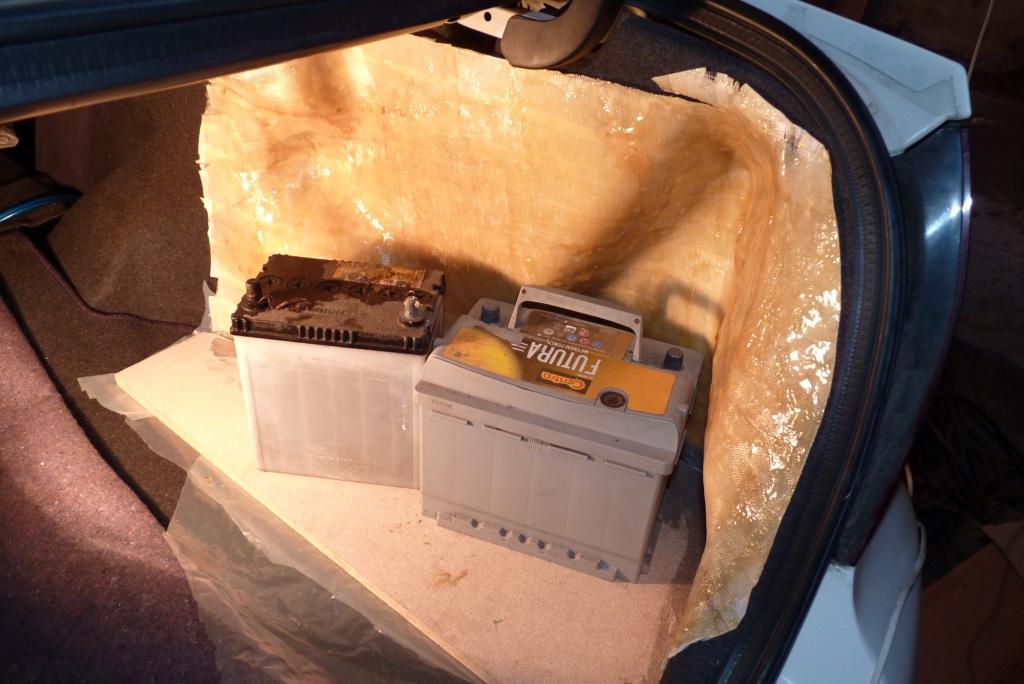

После выбора места, где будет установлен стелс, освобождаем багажник и приступаем к изготовлению корпуса. Можно снять обшивку багажника в том месте, где будет установлен сабвуфер, чтобы поместить его еще ближе к крылу. Первым делом стелем на пол багажника полиэтиленовую пленку. Она выполняет сразу две функции: защищает обшивку багажника от эпоксидного клея и позволяет нам сделать крепление, к которому мы прикрутим днище сабвуфера. Далее обклеиваем внутреннюю сторону крыла монтажным скотчем в два слоя.

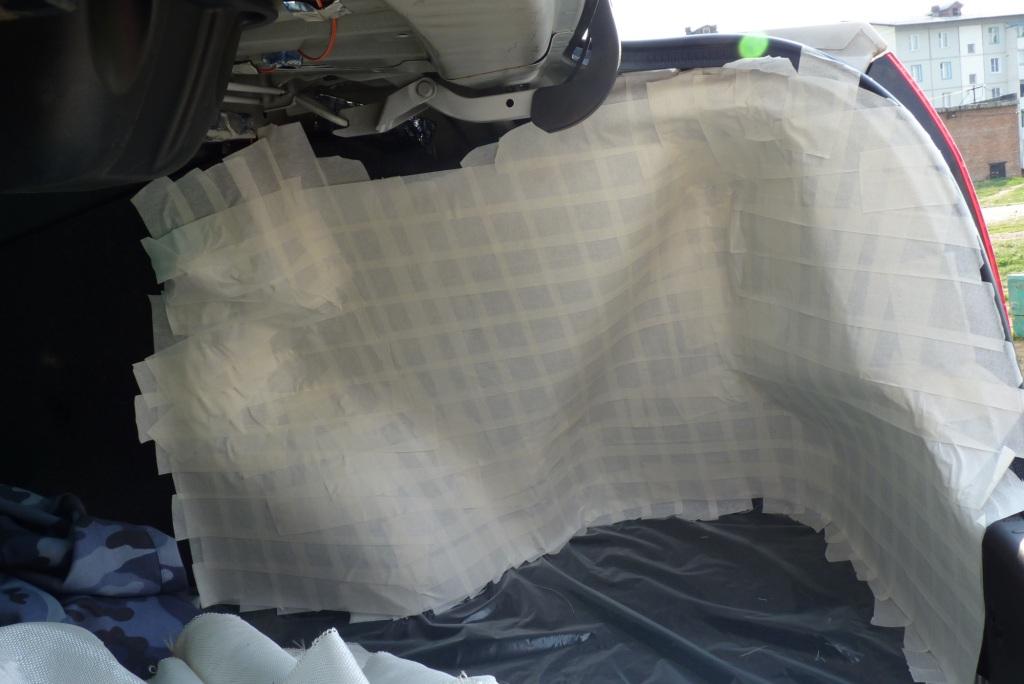

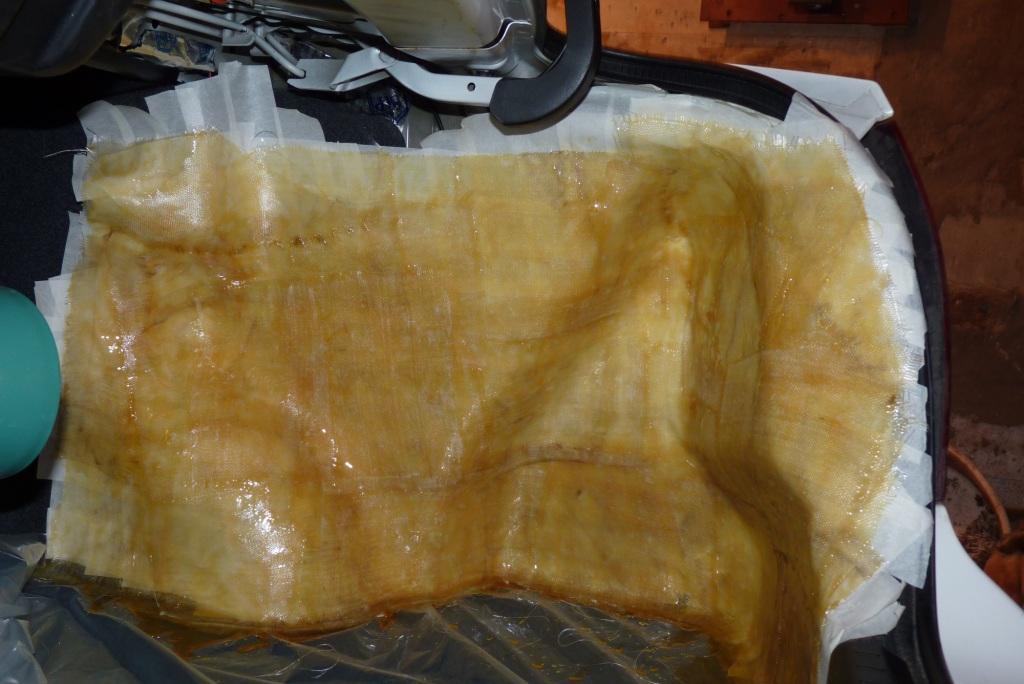

Нарезаем стеклоткань небольшими кусками, примерно 20х20 см. На малярный скотч накладываем куски стеклоткани и проклеиваем эпоксидным клеем. Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов.
Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев).
Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу. Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой.

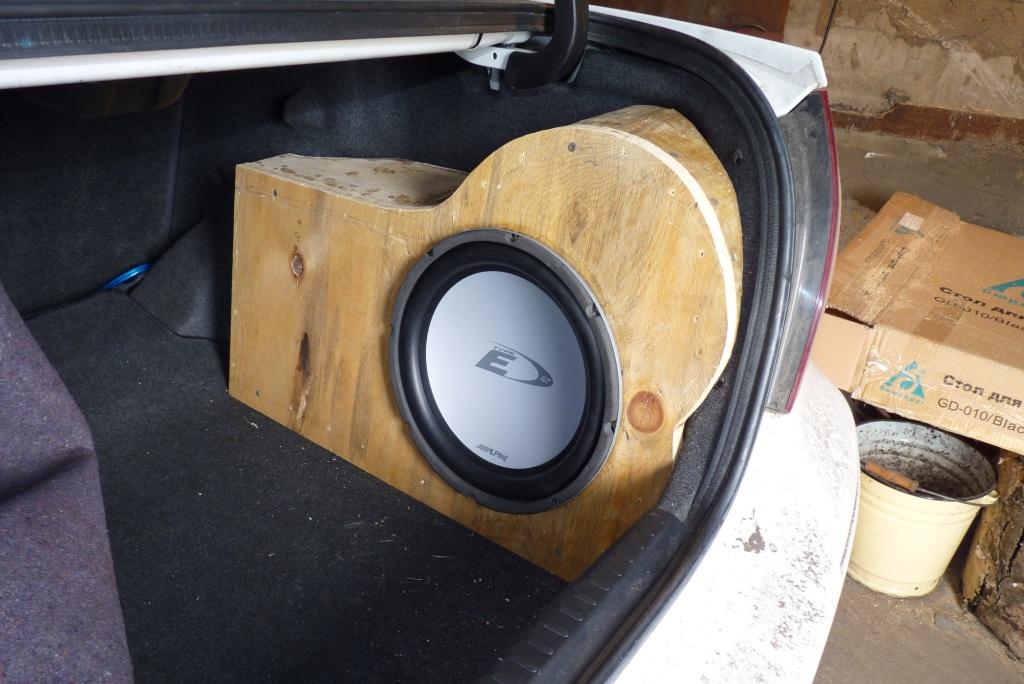

В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.
Чтобы фанере было проще придать округлую форму, ее необходимо сначала намочить, придать ей нужную форму, закрепить и дать высохнуть.
Листы ДСП необходимо проклеить эпоксидным клеем или герметиком, а затем скрепить саморезами. Короб из стекловолокна также приклеиваем с помощью эпоксидной смолы, а когда она высохнет — скрепляем саморезами.

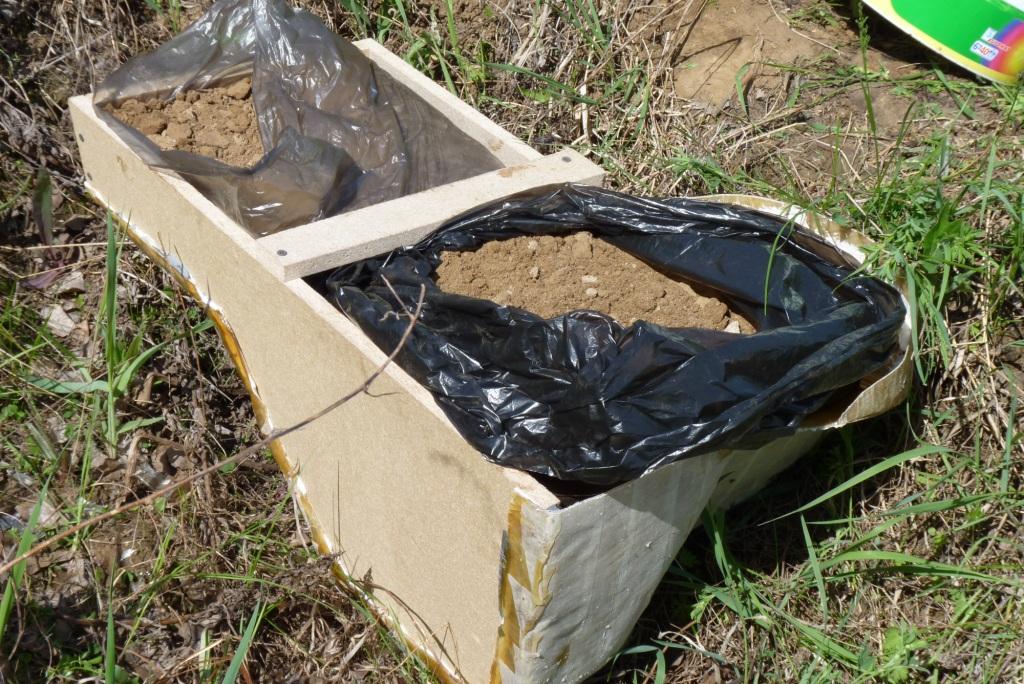

Для лучшей герметизации можно проклеить швы еще раз. Мы наложили еще один слой эпоксидного клея и прижали конструкцию песком, чтобы клей лучше взялся.
Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели). Благодаря этому мы сможем закрепить переднюю часть сверху, снизу, по бокам, и самое главное — надежно прикрепить ее к округлому элементу.
Вырезаем отверстие в торце для розетки.
В конце было решено добавить еще два слоя стеклоткани и эпоксидного клея на изогнутую часть корпуса для стелс сабвуфера.

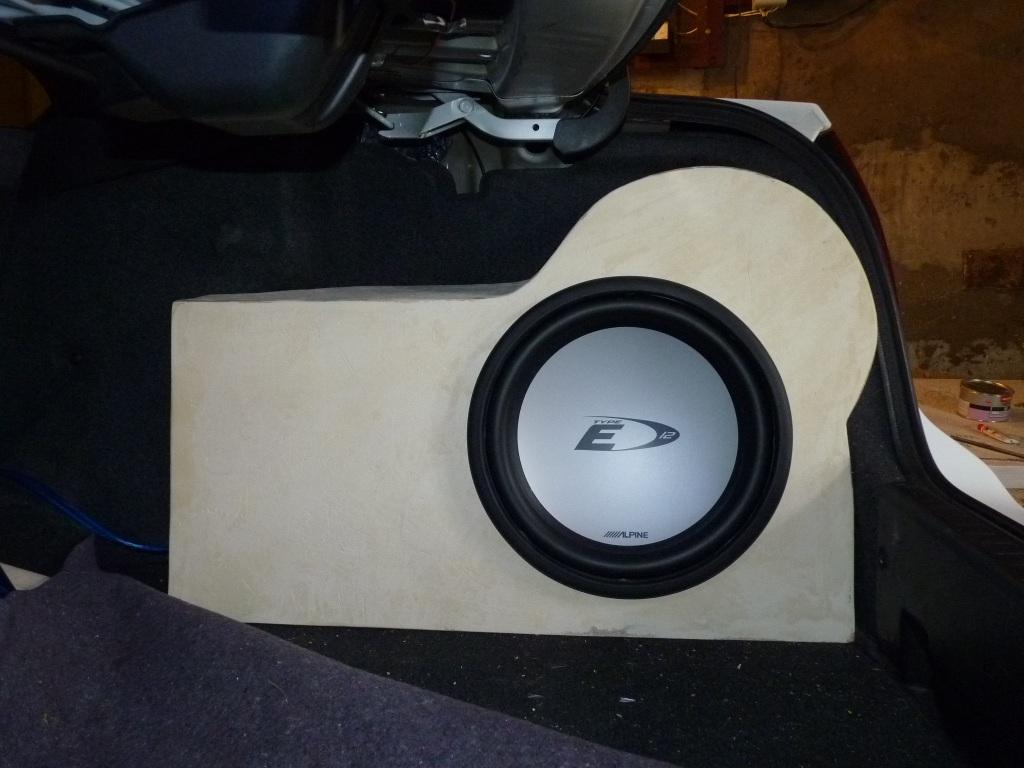

Проводим окончательную сборку: устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта — покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку.

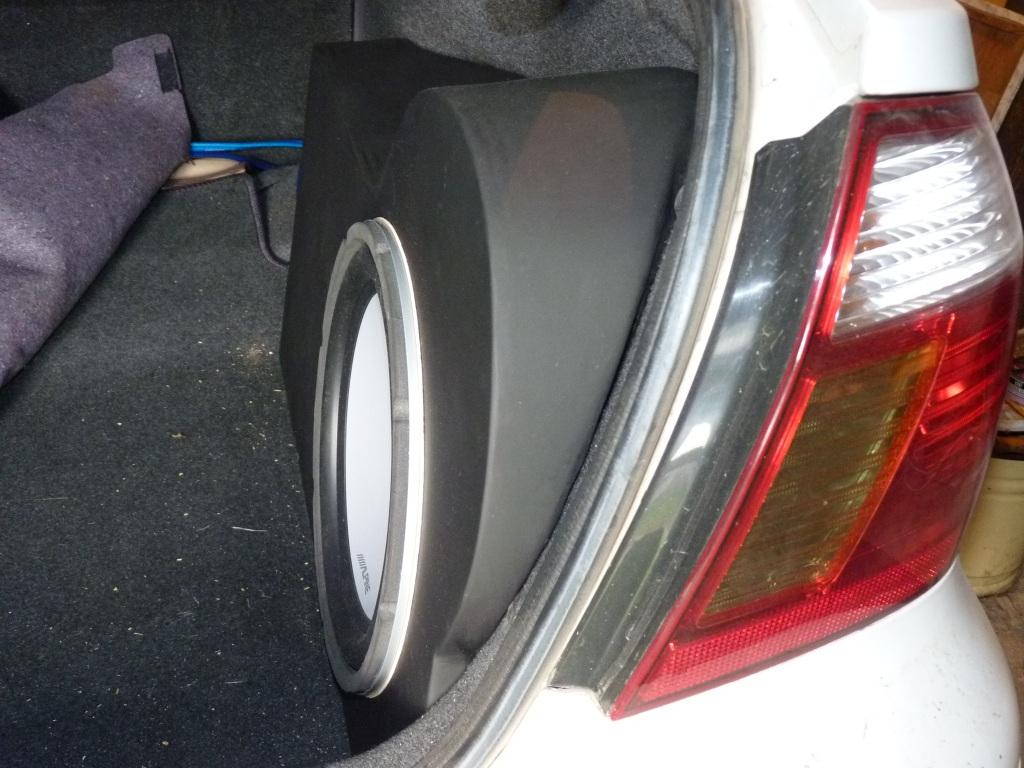

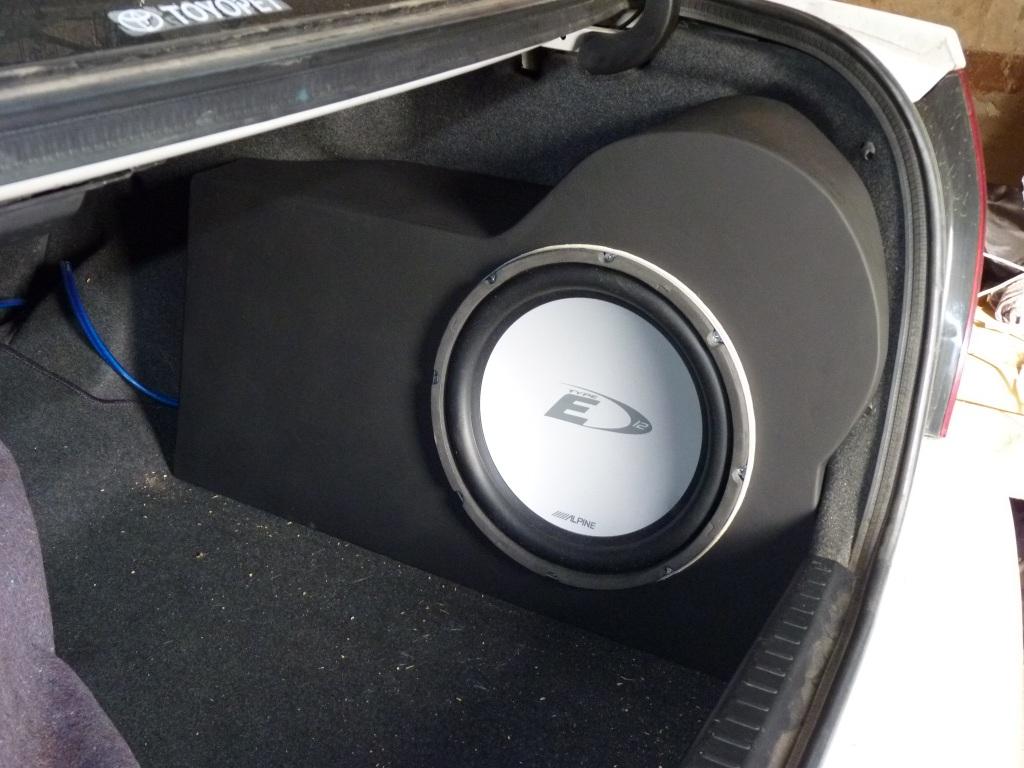

Выравниваем все наждачной бумагой, грунтуем и красим. Сабвуфер готов!

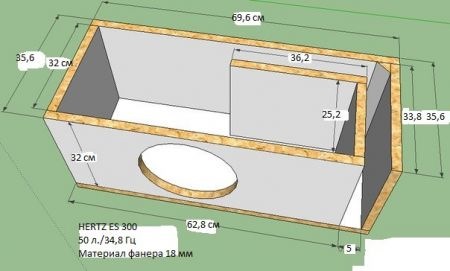

Еще один чертеж сабвуфера
Расчет Закончен. Фанера куплена. Переходим к следующему этапу.
Фанера была распилена на следующие куски:А — 69,6х35,6 см — 2 шт
В — 32х32 см
С — 69,6х32 см
D — 33,8х32 см
E — 62,8х32 см
F — 36,2х32 см
G — 25,2х32 см
Все отпилил минут за 15 электро-лобзиком. В кое каких местах срезы получились не идеально ровными их немного пришлось шлифовать очень грубой шкуркой (80) прибитой к брусочку, чтобы сделать плоскость. Сначала к доске А прикручиваем доску B,

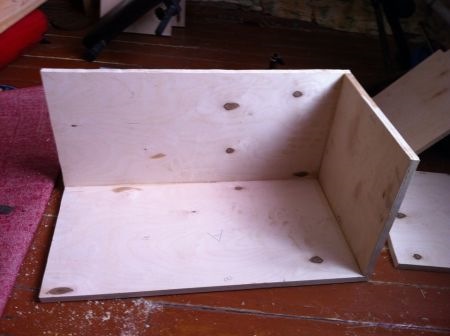

затем C
и D.

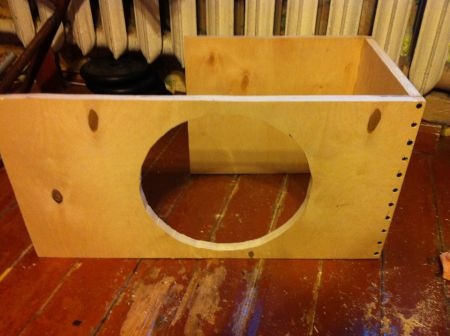

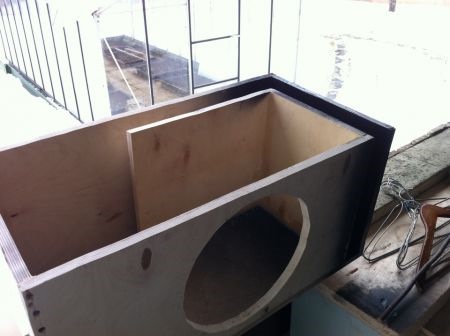

Далее берем стенку Е и лобзиком отрезаем отверстие под динамик диаметром 276 мм. Потом к стенке E прикручиваем стенку порта G.
Перед тем как соединить 2 заготовки грунтуем и закрашиваем порт черной краской, прикручиваем и накрываем нашу "будку" крышкой… прикручиваем))
и с левого бока делаем отверстие для терминала.
Перед тем как прикручивать стенку к стенке, на все стыки наносил герметик. Затем по краям стягивал 2 саморезами (по 1 с каждого края) временно, лишний силикон выдавился, убираем его туалетной бумагой или салфеткой. Затем берем 2 сверла. Сверлом 2,5 мм сверлим примерно 5 см отверстие, затем сверлим 9 мм сверлом углубление для шляпки. Лично я делал промежутки в 3 см между саморезами. прикрутили. ждем минут 40 и прикручиваем далее по порядку доску за доской. После того как прикрутили стенки A B C D на все внутренние стыки наносим силикон и срезаем пальцем, окутанным салфеткой (я срезал строительным ластиком для силикона, на углах этого ластика разные срезы по мм). Смысл в том что все стыки внутренние с обилием должны быть промазаны силиконом, чтобы воздух вытесняемый сабом не выходил через щелку и он не свистел. Как все собрал промазал отверстия от саморезов силиконом и срезал под плоскость. На 88 клей клеим карпет.
