Сегодня самыми массовыми двигателями для «Газели» являются ЗМЗ-406 с рабочим объемом 2,3 литра, которые с 1996 года начали постепенно вытеснять моторы ЗМЗ-402. Еще в 1992 году на Заволжском моторном заводе был открыт цех малых серий, в котором было организовано опытно-промышленное производство двигателей нового семейства ЗМЗ-406. А первые эскизы были сделаны конструкторами при одобрении существовавшего тогда Министерства автомобильной промышленности СССР. Мысль, свербившая мозг многих эксплуатационников с 1970 года – «почему нельзя сделать большой «жигулевский» мотор для «Волги» и РАФика?» – получила свое воплощение в чугуне и алюминии.
Хотя, конечно, при детальном рассмотрении общего между ними ничего нет, ЗМЗ-406, скорее, просто схож с любым хорошим бензиновым двигателем того времени. И не сильно устарел и сегодня. Он стал первым в России электронно-управляемым впрысковым (инжекторным) двигателем такого класса, да еще и с 16- клапанной двухвальной головкой. Как курьез сегодня вспоминается история с завышенной до 150 л. с. мощностью моторов «Волг» (сколько денег было переплачено на налоги…), но в целом двигатель оказался очень резвым. На нижегородскую полуторку долгое время устанавливали только карбюраторные версии ЗМЗ-4061.10 и ЗМЗ-4063.10, развивающие соответственно 100 и 110 лошадиных сил.
Вопреки ожиданиям мотор сохранил традиционную ремонтопригодность двигателей ЗМЗ. Коленвал шлифуется в три размера через 0,25 мм, блок цилиндров можно растачивать дважды с увеличением на 0,5 миллиметра. Чугуный блок не столь чувствителен к «паленому» антифризу, как алюминиевый у ЗМЗ-402, а отсутствие гильз только прибавило жесткости и устранило возможные утечки охлаждающей жидкости. Специалистам ЗМЗ удалось в начале 90-х прозорливо предположить развитие тенденций с ремонтом двигателей, сложившихся спустя десять лет. Как в воду глядели – мотор ЗМЗ с расточенным в последний размер блоком обычно стоит на «Газели», двигающейся своим ходом на пункт приема металлолома. Все на ней уже изношено, даром никому не нужно, но двигатель еще жив.

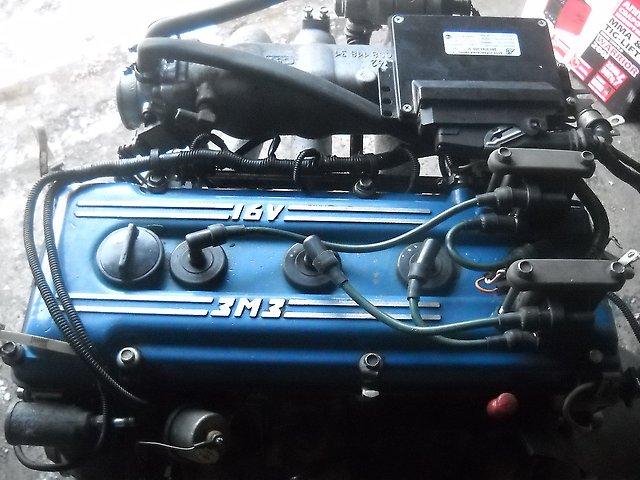

Модификации: ЗМЗ 4061.10 / 4062.10 / 4063.10. Бензиновый, 4-цилиндровый, рядный, инжекторный двигатель ЗМЗ-406 и его модификации, серийно выпускаются в промышленном производстве ОАО "ЗМЗ" с 1996 года. В том числе базовые детали к нему (блок цилиндров, головка блока цилиндров).
Это современный, скоростной двигатель, получивший широкое применение на отечественных автомобилях. Мощный, обеспечивает высокие разгонные и скоростные характеристики.
Имеет чугунный блок цилиндров, 4-клапанную систему газораспределения на цилиндр, диафрагменное сцепление.
Двигатель требует профессионального обслуживания в связи со сложной системой подачи топлива и электронной системой управления.
Предназначен для установки на легковые автомобили среднего класса.

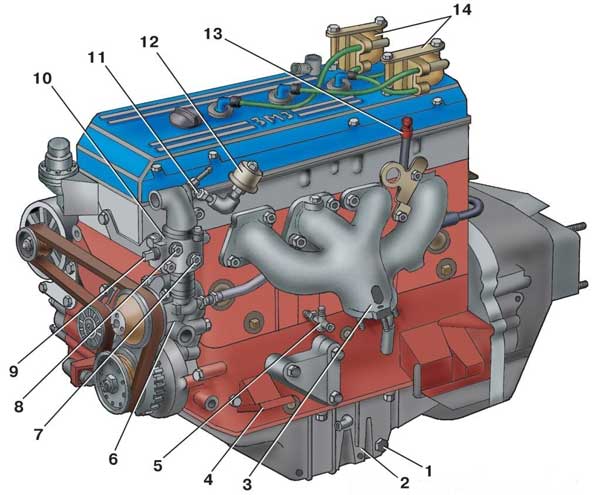

Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид слева): 1 — сливная пробка; 2 — масляный картер; 3 — выпускной коллектор; 4 — кронштейн опоры двигателя; 5 — кран слива охлаждающей жидкости; 6 — водяной насос; 7 — датчик аварийной температуры охлаждающей жидкости; 8 — датчик указателя температуры охлаждающей жидкости; 9 — датчик температурного состояния двигателя; 10 — корпус термостата; 11 — датчик аварийного давления масла; 12 — датчик указателя давления масла; 13 — указатель (щуп) уровня масла; 14 — катушка зажигания.

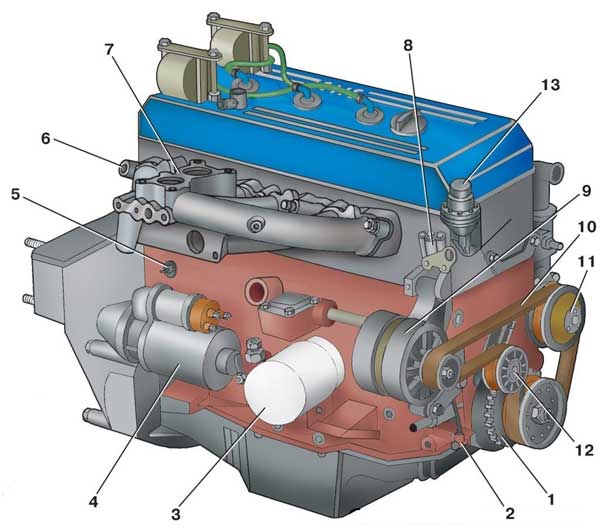

Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид справа): 1 — диск синхронизации; 2 — датчик синхронизации; 3 — масляный фильтр; 4 — стартер; 5 — датчик детонации; 6 — трубка слива охлаждающей жидкости из отопителя; 7 — впускная труба; 8 — гидронатяжитель цепи; 9 — генератор; 10 — ремень генератора; 11 — шкив водяного насоса; 12 — натяжной ролик; 13 — бензонасос.

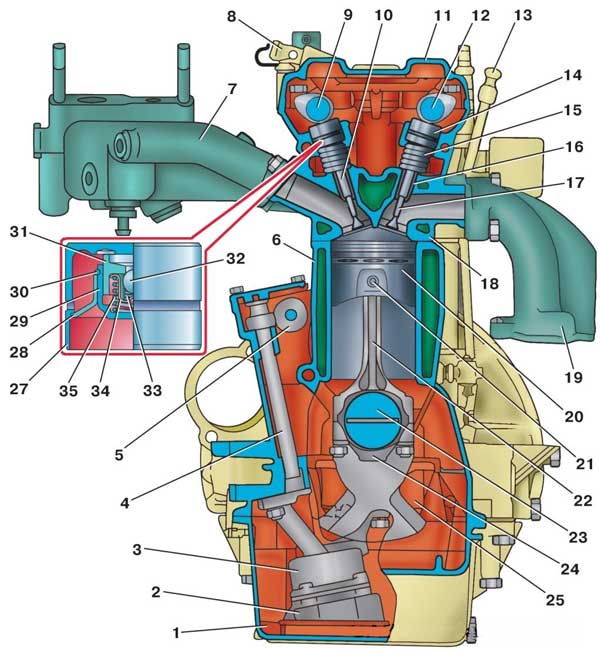

Поперечный разрез ЗМЗ-4061.10 и 4063.10: 1 — масляный картер; 2 — приемник масляного насоса; 3 — масляный насос; 4 — привод масляного насоса; 5 — шестерня промежуточного вала; 6 — блок цилиндров; 7 — впускная труба; 8 — патрубки вентиляции; 9 — распределительный вал впускных клапанов; 10 — впускной клапан; 11 — крышка клапанов; 12 — распределительный вал выпускных клапанов; 13 — указатель (щуп) уровня масла; 14 — гидротолкатель клапана; 15 — наружная пружина клапана; 16 — направляющая втулка клапана; 17 — выпускной клапан; 18 — головка блока цилиндров; 19 — выпускной коллектор; 20 — поршень; 21 — поршневой палец; 22 — шатун; 23 — коленчатый вал; 24 — крышка шатуна; 25 — крышка коренного подшипника; 26 — сливная пробка; 27 — корпус толкателя; 28 — направляющая втулка; 29 — корпус компенсатора; 30 — стопорное кольцо; 31 — поршень компенсатора; 32 — шариковый клапан; 33 — пружина шарикового клапана; 34 — корпус шарикового клапана; 35 — разжимная пружина.
Характеристики ЗМЗ 4061 - карбюраторная версия
Точный объем
2286 см³
Система питания
карбюратор
Мощность двс
100 л.с.
Крутящий момент
182 Нм
Блок цилиндров
чугунный R4
Головка блока
алюминиевая 16v
Диаметр цилиндра
92 мм
Ход поршня
86 мм
Степень сжатия
8.0
Особенности двс
нет
Гидрокомпенсаторы
да
Привод ГРМ
цепь
Фазорегулятор
нет
Турбонаддув
нет
Какое масло лить
6.0 литра 10W-40
Тип топлива
АИ-76
Экологический класс
ЕВРО 0
Примерный ресурс
220 000 км
Характеристики ЗМЗ 4062 - инжекторная версия
Точный объем
2286 см³
Система питания
инжектор
Мощность двс
130 - 150 л.с.
Крутящий момент
185 - 205 Нм
Блок цилиндров
алюминиевый R4
Головка блока
алюминиевая 16v
Диаметр цилиндра
92 мм
Ход поршня
86 мм
Степень сжатия
9.1 - 9.3
Особенности двс
нет
Гидрокомпенсаторы
да
Привод ГРМ
цепной
Фазорегулятор
нет
Турбонаддув
нет
Какое масло лить
6.0 литра 5W-30
Тип топлива
АИ-92
Экологический класс
ЕВРО 2
Примерный ресурс
230 000 км
Характеристики ЗМЗ 4063 - карбюраторная версия
Точный объем
2286 см³
Система питания
карбюратор
Мощность двс
110 л.с.
Крутящий момент
191 Нм
Блок цилиндров
алюминиевый R4
Головка блока
алюминиевая 16v
Диаметр цилиндра
92 мм
Ход поршня
86 мм
Степень сжатия
9.3
Особенности двс
нет
Гидрокомпенсаторы
да
Привод ГРМ
цепной
Фазорегулятор
нет
Турбонаддув
нет
Какое масло лить
6.0 литра 10W-40
Тип топлива
АИ-92
Экологический класс
ЕВРО 0
Примерный ресурс
240 000 км
Неисправности и ремонт
Двигатель ЗМЗ-406 преемник классического ЗМЗ-402, абсолютно новый мотор (пусть и сделан с оглядкой на Saab B-234), в новом чугунном блоке, с верхним расположением распредвалов, последних теперь два и, соответственно, мотор 16 клапанный. На 406-м появились гидрокомпенсаторы и возня с постоянной регулировкой клапанов вам не грозит. В приводе ГРМ используется цепь, которая требует замены раз в 100.000 км, на деле же, ходит более 200тыс., а иногда и до 100 не доезжает, поэтому раз в 50 тыс км нужно контролировать состояние цепи, успокоителей и гидронатяжителей, натяжители, обычно, очень низкого качества.
Несмотря на то, что мотор простой, без изменяемых фаз газораспределения и прочих современных технологий, для ГАЗа, это большой прогресс, по отношению к 402-му движку.
1. Гидронатяжители цепи ГРМ. Он имеет свойство заклинивать, вследствии чего не обеспечивается отсутствие колебаний, возникает шум цепи, с последующим разрушением башмака, перескакиванием цепи, возможно даже ее разрушение. В данном случае у ЗМЗ-406 есть преимущество, он не гнет клапана.
2. Перегрев ЗМЗ-406. Нередкая проблема, обычно виноват термостат и забитый радиатор, проверьте еще количество охлаждающей жидкости, если все в порядке, тогда ищите воздушные пробки в системе охлаждения.
3. Высокий расход масла. Обычно дело в маслосъемных кольцах и сальниках клапанов. Вторая причина это лабиринтный маслоотражатель с резиновыми трубками для маслоотвода, если между крышкой клапанов и пластиной лабиринта есть щель, то здесь и уходит масло. Крышка снимается, промазывается герметиком и проблем нет.
4. Провалы тяги, неравномерный ХХ, все это умирающие катушки зажигания. На ЗМЗ-406 это нередкость, меняйте и мотор полетит.
5. Стук в двигателе. Обычно в 406-ом стучат гидрокомпенсаторы и просятся на замену, ходят они, примерно, 50.000 км. Если же не они, тогда вариантов масса, от поршневых пальцев, до поршней, шатунных вкладышей и т.д., вскрытие покажет.
6. Двигатель троит. Смотрите свечи, катушки, меряйте компрессию.
7. ЗМЗ 406 глохнет. Дело, чаще всего, в ВВ проводах, датчике коленвала или РХХ, проверяйте.
Кроме того, постоянно глючат датчики, электроника низкого качества, случаются проблемы с бензонасосом, да и в общем, низкое качество сборки, характерное для российских моторов, не обошло и 406 двигатель. Несмотря на это, ЗМЗ 406 это гигантский шаг вперед, по сравнению с ЗМЗ-402, конструкции середины 50-тых, мотор стал более современным, ресурс никуда не делся и по прежнему, при адекватном обслуживании, своевременном замене масла и спокойной манере вождения, может превысить 300 тыс.км.
В 2000 году, на базе ЗМЗ-406 был разработан двигатель ЗМЗ-405, а попозже появился 2.7 литровый ЗМЗ-409, о нем отдельная статья.
Модификации
ЗМЗ 4061.10 — карбюраторный двигатель, СЖ 8 под 76-й бензин. Используется на Газелях.
ЗМЗ 4062.10 — инжекторный двигатель. Основная модификация, используется на Волгах и Газелях.
ЗМЗ 4063.10 — карбюраторный двигатель, СЖ 9.3 под 92-й бензин. Используется на Газелях.
Тюнинг ЗМЗ-406
Первый вариант увеличения мощности двигателя, по традиции, атмосферный, а значит ставить будем валы. Начнем со впуска, ставим забор холодного воздуха, ресивер большего объема, распиливаем ГБЦ, дорабатываем камеры сгорания, увеличиваем диаметр каналов, шлифуем, ставим соответствующие, облегченные Т-образные, клапаны, пружины 21083 (для злых вариантов от BMW), валы (например ОКБ Двигатель 38/38). Крутить штатную, тракторную поршневую нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выхлоп на 63 мм трубе, прямоточный и все это настраиваем онлайн. Мощность на выходе ориентировочно до 200 л.с., а характер мотора получит ярко-выраженный спортивный оттенок.
ЗМЗ-406 Турбо
Если же 200 л.с. для вас детские забавы и хочется реального огня, тогда наддув это ваш путь. Чтоб мотор нормально переносил высокое давление, мы поставим усиленную кованую поршневую группу под низкую СЖ ~8, в остальном конфигурация аналогична атмосферному варианту. Турбина Garrett 28, коллектор под нее, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. На выходе имеем около 300-350 л.с.
Можно поменять форсунки на более производительные (от 800сс), ставить Garrett 35 и дуть пока мотор не развалится, таким образом можно выдуть 400 и более л.с.
Что касается компрессора, все аналогично турбированию, но вместо турбины, коллекторов, пайпов, интеркулера, мы ставим компрессор (например Eaton M90), настраиваемся и едем. Мощность компрессорных вариантов ниже, но мотор беспровальный и тянет с низов.
