Двигатель ЯМЗ-536
- Содержание:
- Описание двигателя
- Технические характеристики двигателя ЯМЗ 536 и его модификаций
- Схема расположения узлов двигателя
- Особенности конструкции
- Система топливоподачи
- Система управления
- Опции
- Отзывы водителей
- ЯМЗ 536 прошёл через капиталу - видео
- ЯМЗ-536 Проблема - видео
- Двигатели ЯМЗ 536, ЯМЗ 534 - видео

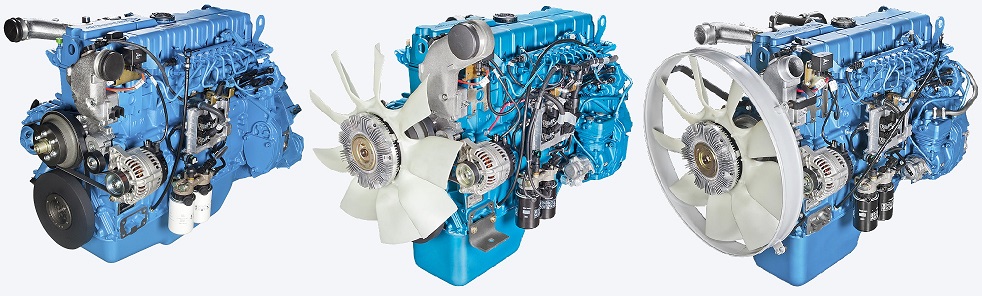

ЯМЗ-536 — базовая 6-цилиндровая модель рядного семейства ЯМЗ-530. Модификации ЯМЗ-536-10 (-30, -40), ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364 конструктивно выполнены аналогично базовой модели, отличаются регулировками топливной аппаратуры за счет изменения параметров настройки электронного блока управления. Для достижения экологического уровня Евро-4 применена система EGR (рециркуляции отработавших газов) и каталитический нейтрализатор со сменным фильтром. Параметры Правил №96-02 достигаются без применения системы EGR и нейтрализатора. Двигатели семейства ЯМЗ-530 по выбросам вредных веществ соответствуют Специальному техническому регламенту «О требованиях к выбросам автомобильной техникой, выпускаемой в обращении на территории РФ, вредных (загрязняющих) веществ», экологическому классу Евро-4: • для дорожной техники — Правилам ЕЭК ООН №49RII-04, №24-03. • для внедорожной техники — Правилам ЕЭК ООН №96-02, №24-03.Описание двигателя
Тип двигателя: дизель, 6-цилиндровый, D*S=105/128 мм, рабочим объемом 6,65 л, 4-тактный, рядный, с задним шестеренчатым приводом агрегатов, жидкостной системой охлаждения, турбонаддувом и охлаждением наддувочного воздуха в теплообменнике типа «воздух-воздух», установленном на транспортном средстве.
Технические характеристики двигателя ЯМЗ 536 и его модификаций
| Модель, комплектация | ЯМЗ-536 (базовая) |
ЯМЗ-536-10 | ЯМЗ-536-30 | ЯМЗ-536-40 | ЯМЗ-5361 |
|---|---|---|---|---|---|
| Число и расположение цилиндров | L6 (рядное) | ||||
| Диаметр цилиндра, мм | 105 | ||||
| Ход поршня, мм | 128 | ||||
| Рабочий объем цилиндров, л | 6,65 | ||||
| Мощность, кВт (л.с.) | 229 (312) | 198,5 (270) | |||
| Частота вращения, об/мин | 2300 | ||||
| Максимальный крутящий момент, Н·м (кгс·м) | 1226 (125) | 1166 (119) | |||
| Частота при максимальном крутящем моменте, об/мин | 1300–1600 | ||||
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) | 194,5 (143) | ||||
| Масса, кг | 640 | 635 | 640 | ||
| Ресурс, тыс. км | 1000 | ||||
| Применяемость | Грузовые автомобили, шасси, самосвалы, тягачи МАЗ (семейство В5) 4×2, 4×4, 6×2, 6×4, 6×6, 8×4 массой до 36 т, автопоезда до 44 т, в т.ч. МАЗ-6501В5 | Автомобили «Урал» 6×4 массой до 38 т, автопоезда до 44 т; в т.ч. «Урал-63705» | Автомобили КрАЗ массой до 30 т, в т.ч. КрАЗ-Н12.0 | Сочлененные городские автобусы массой до 28 т ЛиАЗ-6512, -6213; пригородные автобусы массой до 16 т ЛиАЗ-5256 | Грузовые автомобили, шасси, самосвалы, тягачи МАЗ (семейство В5) 4×2, 4×4, 6×2, 6×4, 6×6 массой до 30 т, автопоезда до 36 т |
| Модель, комплектация | ЯМЗ-5362 | ЯМЗ-5362-10 | ЯМЗ-5363 | ЯМЗ-5364 | ЯМЗ-5364-10 |
|---|---|---|---|---|---|
| Число и расположение цилиндров | L6 (рядное) | ||||
| Диаметр цилиндра, мм | 105 | ||||
| Ход поршня, мм | 128 | ||||
| Рабочий объем цилиндров, л | 6,65 | ||||
| Мощность, кВт (л.с.) | 176,5 (240) | 210 (285) | |||
| Частота вращения, об/мин | 2300 | ||||
| Максимальный крутящий момент, Н·м (кгс·м) | 900 (92) | 1049 (107) | 1130 (115) | ||
| Частота при максимальном крутящем моменте, об/мин | 1300–1600 | ||||
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) | 193 (142) | 194,5 (143) | |||
| Масса, кг | 630 | 640 | |||
| Ресурс, тыс. км | 900 | 1000 | 800 | 1000 | |
| Применяемость | Городские и пригородные автобусы массой до 18 т ЛиАЗ-5256, ЛиАЗ-5296; ЛиАЗ-5293 | Грузовые автомобили «Урал» 4×4, 6×6 массой до 26 т, автопоезда до 32 т | Грузовые автомобили, шасси, самосвалы, лесовозные тягачи МАЗ (семейство В5) 4×2, 4×4, 6×2, 6×4, 6×6 массой до 26 т, автопоезда до 32 т | Автобусы ЛиАЗ | Грузовые автомобили «Урал» 6×6 массой до 30 т, автопоезда до 36 т |
| Модель, комплектация(Правила №96-02) | ЯМЗ-53602-10 | ЯМЗ-53622-10 | ЯМЗ-53642-10 |
|---|---|---|---|
| Число и расположение цилиндров | L6 (рядное) | ||
| Диаметр цилиндра, мм | 105 | ||
| Ход поршня, мм | 128 | ||
| Рабочий объем цилиндров, л | 6,65 | ||
| Мощность, кВт (л.с.) | 229 (312) | 176,5 (240) | 210 (285) |
| Частота вращения, об/мин | 2300 | ||
| Максимальный крутящий момент, Н·м (кгс·м) | 1226 (125) | 900 (92) | 1130 (115) |
| Частота при максимальном крутящем моменте, об/мин | 1300-1600 | ||
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) | 190 (140) | ||
| Масса, кг | 620 | ||
| Ресурс, тыс. км | 600 | ||
| Применяемость | Автомобили «Урал» повышенной проходимости 4×4, 6×6 массой до 38 т, автопоезда до 44 т, в т.ч. Урал-32552; 6×6 Урал-4320-78, Урал-44202-70, Урал-55571 | Автомобили «Урал» повышенной проходимости 4×4, 6×6 массой до 26 т, автопоезда до 32 т | Автомобили «Урал» повышенной проходимости 6×6 массой до 30 т, автопоезда до 36 т |
Схема расположения узлов двигателя

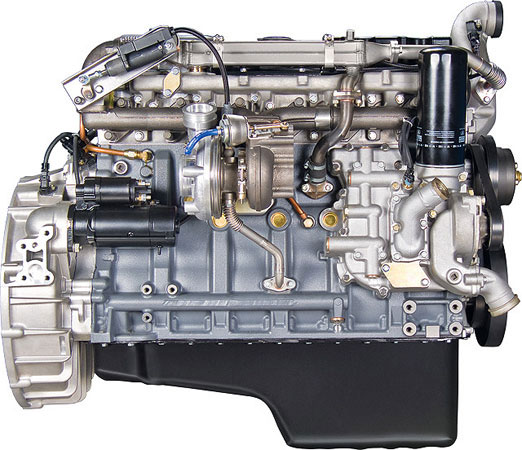

Схема двигателя ЯМЗ-536. Вид справа

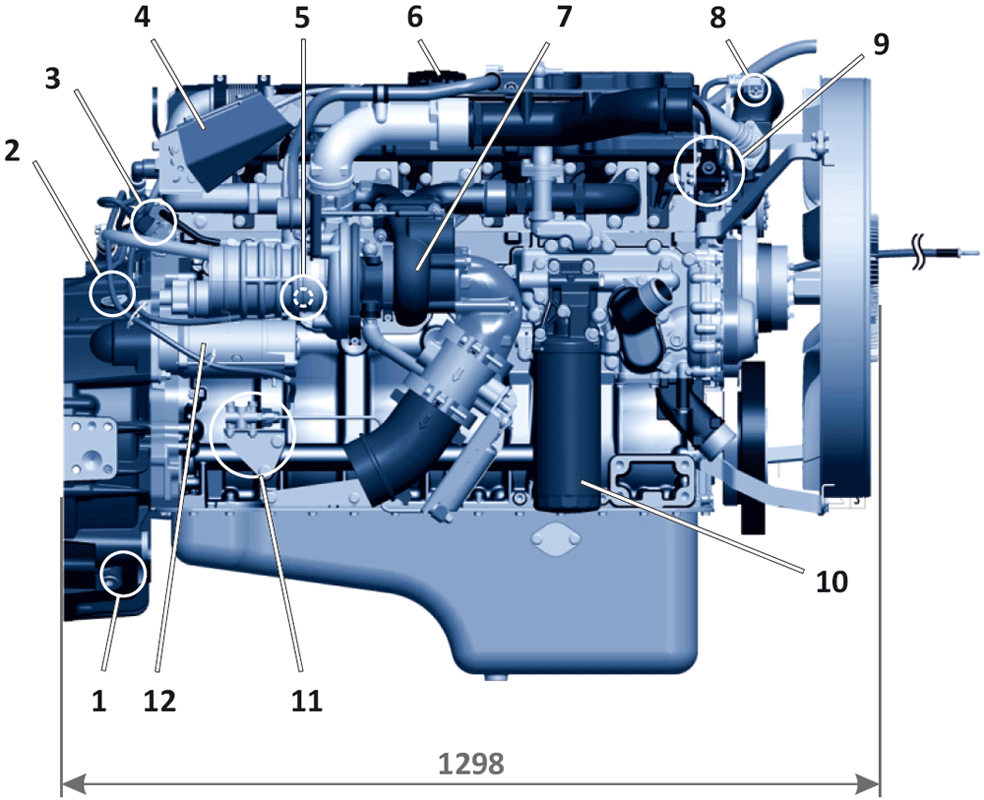

1. смотровой лючок механизма проворота коленчатого вала; 2. датчик частоты вращения коленчатого вала; 3. датчик давления и температуры масла; 4. управление заслонкой рециркуляции отработавших газов EGR; 5. датчик температуры охлаждающей жидкости; 6. система вентиляции картера; 7. турбокомпрессор; 8. датчик давления и температуры наддувочного воздуха; 9. пневмоклапан управления заслонкой EGR; 10. фильтр масляный; 11. пневмоклапан управления заслонкой моторного тормоза; 12. стартер.

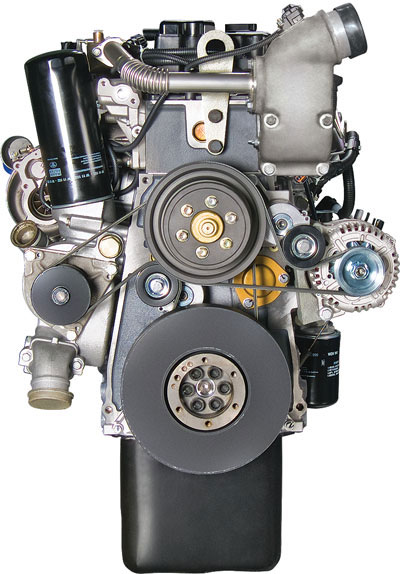

Схема двигателя ЯМЗ-536. Вид спереди

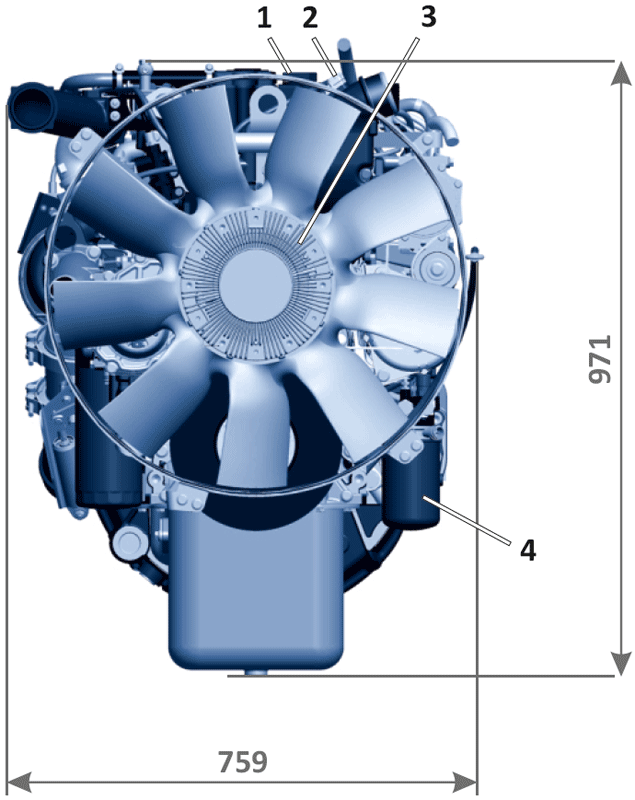

1. крышка маслозаливная; 2. датчик давления и температуры наддувочного воздуха; 3. вязкостная муфта включения вентилятора; 4. фильтр тонкой очистки топлива.
Схема двигателя ЯМЗ-536. Вид слева

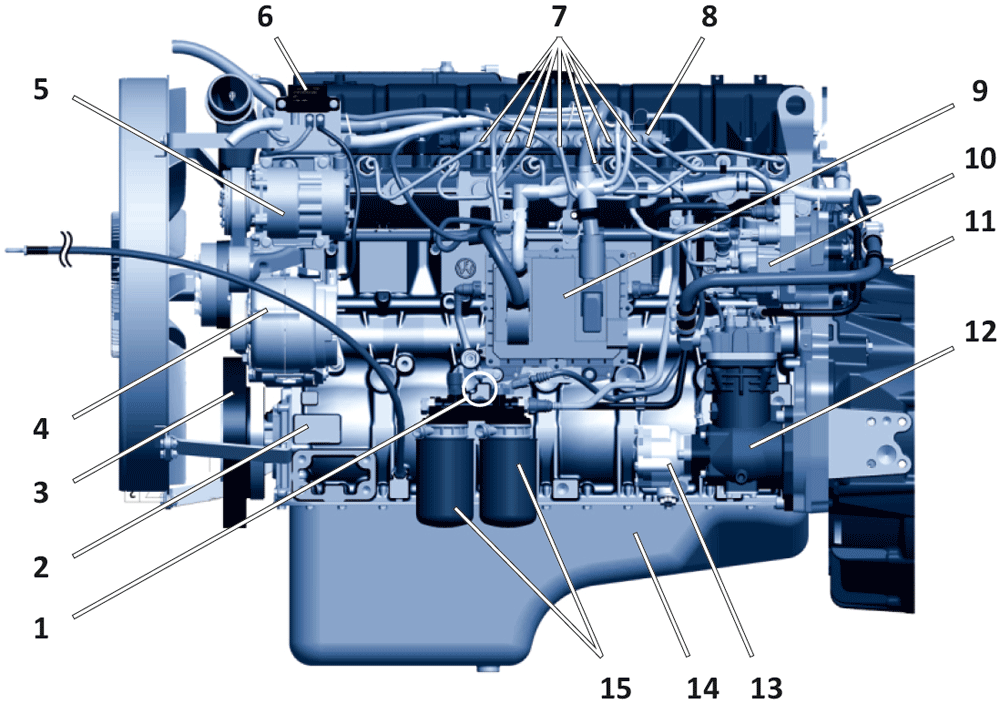

1. датчик давления и температуры топлива; 2. место установки заводской таблички; 3. гаситель крутильных колебаний; 4. генератор; 5. компрессор кондиционера; 6. реле предпускового подогревателя; 7. топливные трубки высокого давления; 8. рампа; 9. электронный блок управления; 10. насос топливный высокого давления; 11. датчик частоты вращения распределительного вала; 12. компрессор пневмотормозов; 13. насос гидроусилителя руля (НГУР); 14. картер масляный; 15. фильтр тонкой очистки топлива.
Особенности конструкции
Для достижения экологического уровня Евро-4 применена система EGR (рециркуляции отработавших газов) и каталитический нейтрализатор со сменным фильтром.Система топливоподачи
Топливная система аккумуляторного типа (ECRS) производства фирмы R. Bosch. Система обеспечивает давление впрыска 1800 бар, включает в себя: • насос высокого давления с модулем дозирования, • топливопровод-накопитель (рампа), • форсунки.Система управления
Электронный блок управления (ЭБУ) EDC 7. Датчики системы управления и устройство коммутации: • датчик частоты вращения, • датчик фазы, • датчик давления топлива, • датчик температуры топлива, • датчик температуры наддувочного воздуха, • датчик давления наддувочного воздуха, • датчик температуры охлаждающей жидкости, • датчик давления масла. Блок цилиндров, головка цилиндров, коленчатый вал, шатун, подшипники рассчитаны на давление сгорания 210 бар. Системы охлаждения и смазки спроектированы из условия обеспечения 40 кВт/л и имеют высокий потенциал дальнейшей форсировки. Шестеренчатый привод агрегатов расположен со стороны маховика и обеспечивает низкий уровень крутильных колебаний и шума не более 93 дБ (А). Закрытая система вентиляции картерных газов интегрирована в крышке головки цилиндров. Не требует обслуживания.Опции
Предусмотрена возможность установки: • компрессора пневмотормозов производительностью до 350 л/мин и до 500 л/мин; • насоса гидроусилителя рулевого управления; • компрессора кондиционера; • подсоединение предпускового подогревателя и отопителя кабины; • подсоединение системы охлаждения ретардера. Двигатель имеет возможность комплектования сцеплениями и коробками передач — по стандартам SAE 2, 3.
Отзывы водителей
Двигатель экономичен, тяговит, легок и тихий (сильно портит картину когда крутиш двигатель на месте 1200-1400 щелкает клапан EGR). Начал работать с этим ДВС в конце февраля- начале марта прошлого года установленный на МАЗ 6501, сейчас встречаю уже 5 по счету двигатель установленный на автомобиль все 536. У двигателя есть детский болезни которые оперативно лечат (это не исправления косяка с подводом-отводом масла в ТНВД или масло отделитель выполняющий декоративную функцию на 656, 658). Больше половины запчастей импортного производства. Отсюда и качество и цена на запчасти. Автомобиль не всегда получится подчинить при помощи молотка, ключа на 32 и какой то матери. Это движение к европейским стандартам, но в суровой Российской действительностью что не каждых 20 километров есть сервис и зимой очень холодно. Хозяин самосвала гордится проходимостью, двигатель легче примерно на 400 кг из за чего где останавливались мазы с V- образными двигателями он проезжал.

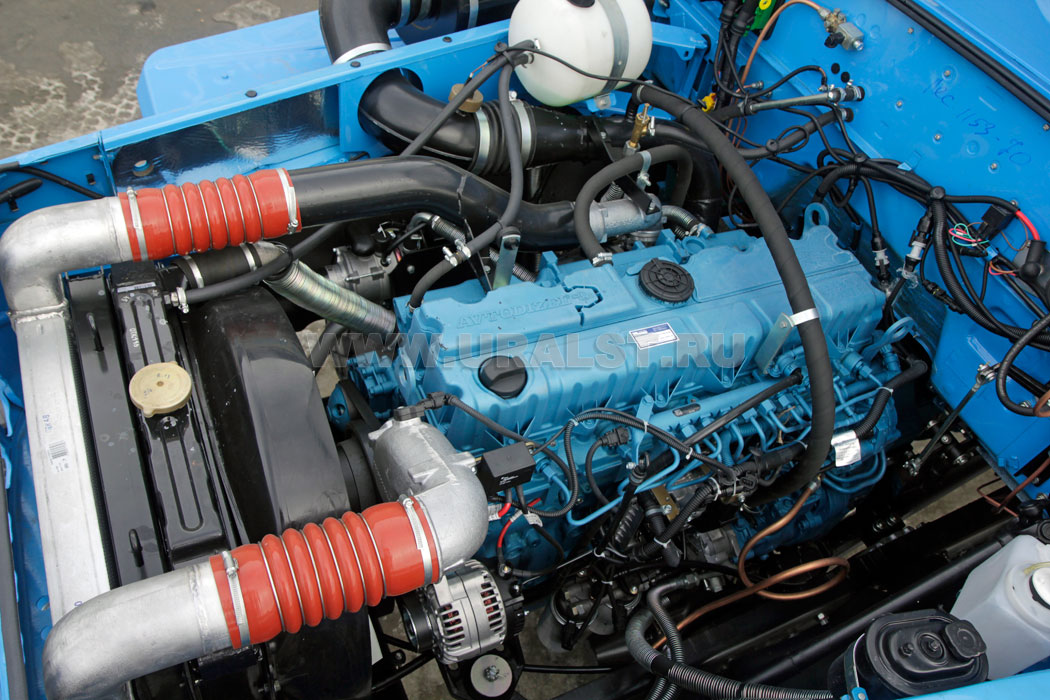

ЯМЗ-536 под капотом УРАЛа
ЯМЗ 536 прошёл через капиталу - видео
ЯМЗ-536 Проблема - видео
Двигатели ЯМЗ 536, ЯМЗ 534 - видео
