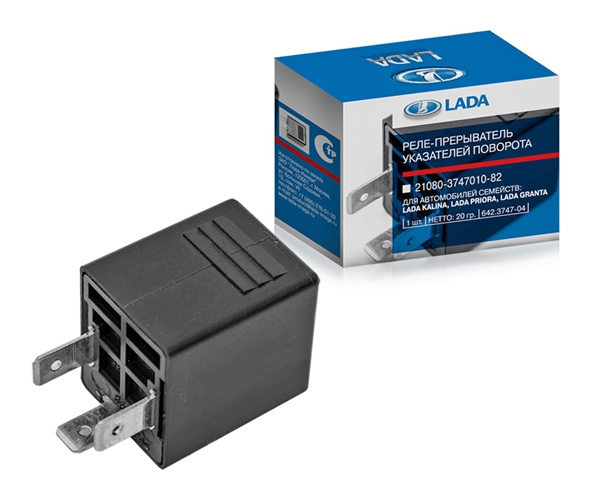

Реле указателя поворотов Лада Гранта

Содержание:

Случается, что в процессе эксплуатации автомобиля Лада Гранта происходят незначительные поломки в виде вышедшего из строя электрооборудования. Отказ подсветки панели приборов или сигналов аварийных огней не так страшен. Но что, если отказали сигналы поворотов?

В условиях повышенной плотности движения по городским автодорогам, отказ системы поворотов чреват для автолюбителей аварийными ситуациями. Потому, вопрос поддержания электрики в исправном техническом состоянии очень важен.

Причинами неисправностей поворотников могут быть:

• вышедшие из строя лампочки в указателях;

• выгоревший предохранитель;

• неисправное реле поворотов гранта.

В каждом конкретном случае, необходимо проводить тщательную диагностику возможных неполадок.

Где находится реле поворота Лада Гранта

Изделие располагается в специальном монтажном блоке приборной панели. Блок содержит множество предохранителей и реле, которые отвечают за работу различных электропотребителей. Блок защищен специальной пластиковой крышкой и находится в левой, нижней части панели, рядом с переключателем света передних фар. Маркировка реле поворотов на Гранте К5.

Схема реле поворотов Гранта

Общая схема монтажного блока не представляет особой сложности и условно разделена на 3 области:

— блок с предохранителями;

— область с установленными реле;

— зона с приспособлениями для работы и предохранителем, отвечающим за работу отопителя.

Предохранители различаются между собой силой тока измеряемой в Амперах. Их маркировка начинается с «F1» и заканчивается на «F32». Соответственно, всего в модуле установлено 32 предохранителя. Номинальная сила тока варьируется от 2 ампер до 30.

Реле имеют обозначения от «K1» до «К12» и различаются своими размерами, функциональным предназначением.

Замена реле поворотов на Ладе Гранта

1. Первым делом находим и снимаем защитную крышку блока предохранителей (монтажного блока). Чтобы это сделать необходимо, отщелкнуть специальные фиксаторы. Процесс снятия лучше всего начинать с левого верхнего угла. Подцепите угол крышки, приложите усилие и выведите фиксатор крепления из паза. Потяните декоративный элемент на себя.

2. После того, когда все фиксаторы вышли из пазов, не предпринимайте резких движений, не дергайте корпус декоративной крышки. Все дело в том, что на корпусе имеется кнопка открытия багажника, к которой присоединена контактная фишка с проводами. Поэтому для того, чтобы не повредить контакты и проведения дальнейших работ, фишку необходимо отсоединить от разъема кнопки.

3. После демонтажа декоративной крышки мы получаем свободный доступ к монтажному блоку с предохранителями и реле. Обратите внимание, что для снятия предохранителей предусмотрен специальный пластиковый съемник, при помощи которого значительно облегчается весь процесс проведения работ. Для снятия реле в монтажном блоке находится такой же съемник, только наибольшего размера. Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе.

4. Все элементы в монтажном блоке имеют свою маркировку. За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5».

5. Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании. Идеальное решение для таких случаев — применение плоскогубцев.

6. Обратная установка крышки немного сложнее процесса снятия. Не забудьте присоединить контактную фишку к разъему кнопки открытия заднего багажника. Монтаж рекомендуем начинать с нижней правой стороны. Заведите крайний правый фиксатор в отверстие, далее тот же самое проделайте с центральным и крайним левым фиксатором. После чего, переместитесь к верхним крепежным элементам и проведите аналогичные манипуляции. При помощи простого нажатия, защелкните декоративную крышку на панели.

7. На этом процесс снятия, установки окончен.

Доработка реле поворотов для светодиодных ламп

При установке светодиодных ламп в указатели поворотов диоды работают в режиме аварийного контроля, т.е. с повышенной скоростью моргания. Что бы это исправить нужно:

1. Первым решением это замена реле поворотов, на специализированное для LED от Энеромаша, но они очень ненадежные.

2. Второй вариант более бюджетный.

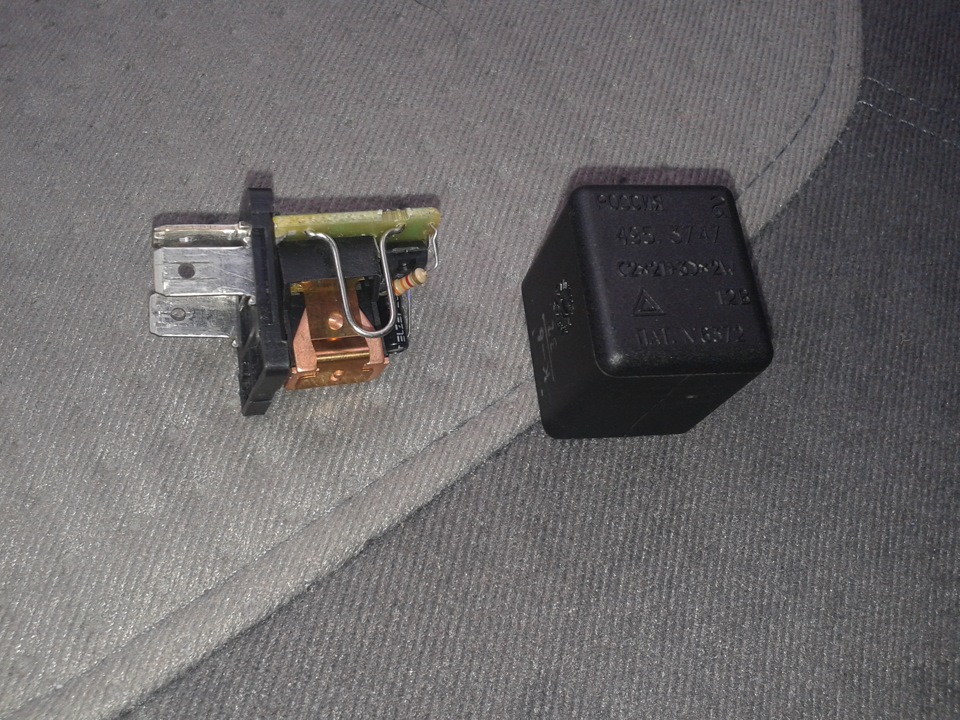

Разбираем пластиковый корпус реле!

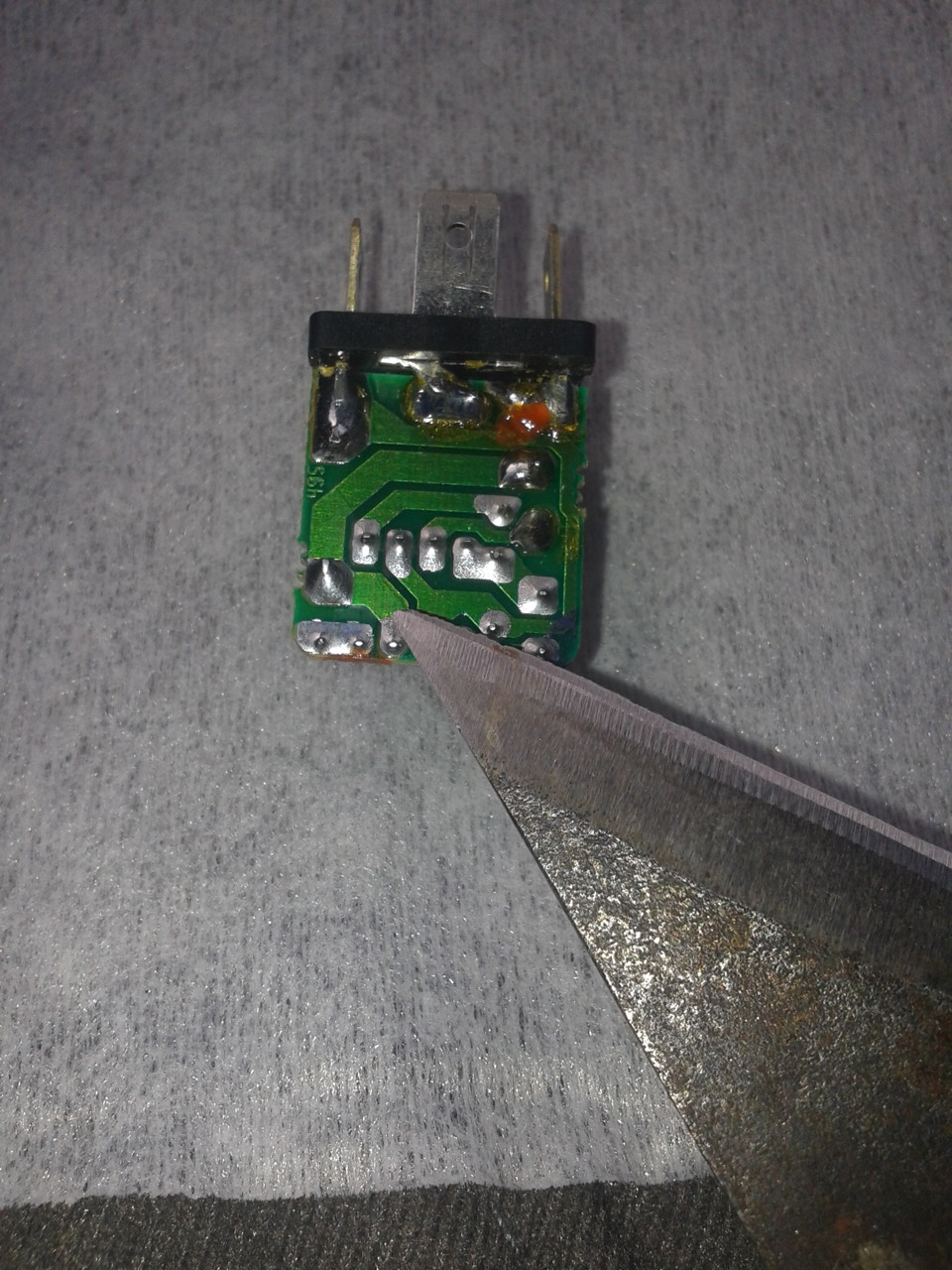

Нужно перебить данную дорожку на плате (указана кончиком ножа)

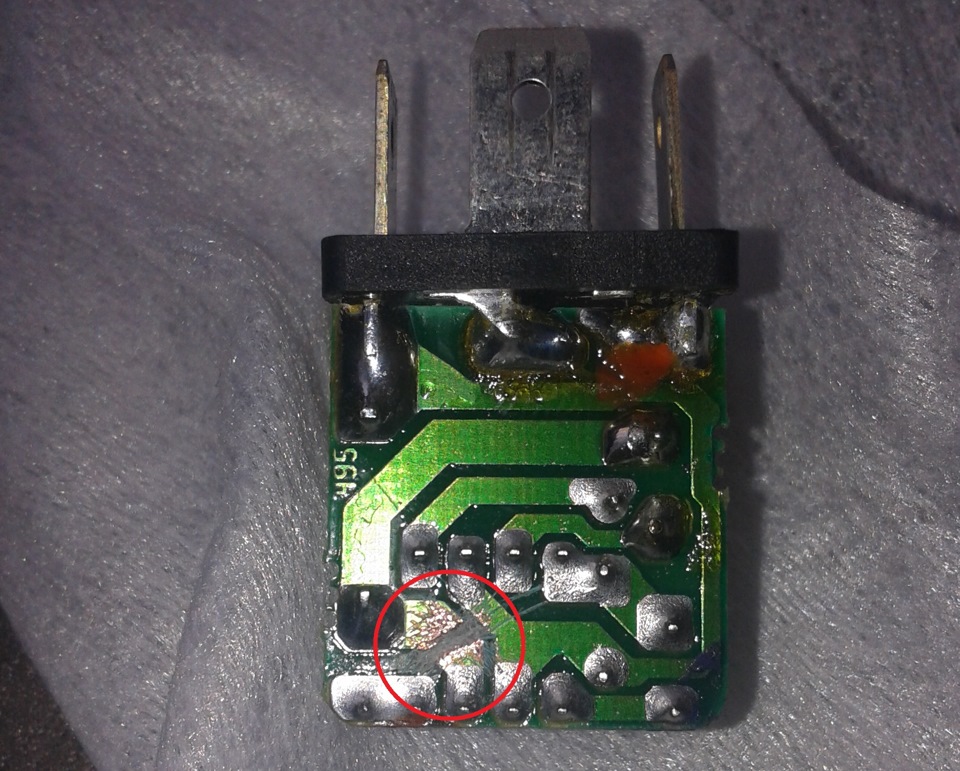

Пилим, и получаем такой результат! Место видно хорошо и выделено дополнительно

Защёлкиваем корпус на место

На этом всё. Можно устанавливать реле в монтажный блок и радоваться нормальной скорости работы поворотников! Но предупреждаю: аварийный режим работы в случае если накроется лампочка — НЕ ВКЛЮЧИТСЯ, поэтому нужно периодически следить за состоянием своих световых приборов.
