Увеличение мощности ЗМЗ 409 - широкофазный распредвал

Содержание:

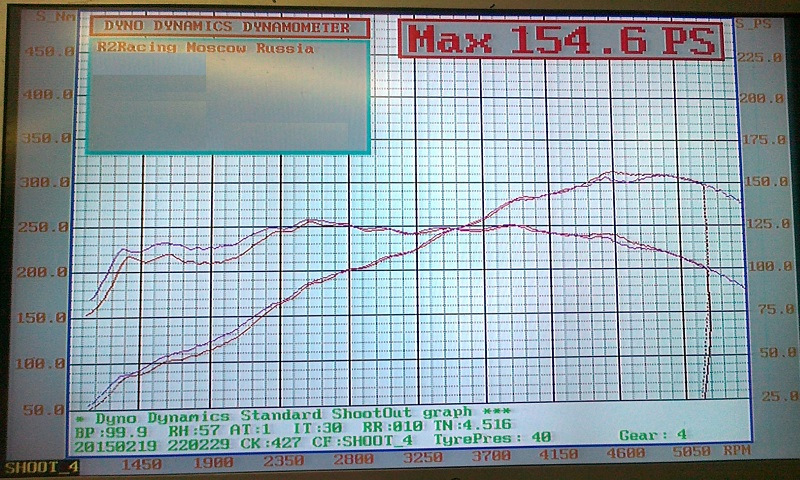

После посещения мощностного стенда на своем УАЗе стало примерно понятно, что можно снять со стандартного мотора, в моем случае это 155 л.с. и 260 Н.м. И что дальнейшего роста отдачи мотора можно ожидать после замены стандартного "железа". Хотелось пойти самым простым и недорогим путем. Увеличение объема у нас затруднительно, 409-й и так самый большой в семействе.

График мощности змз 409

Турбокит — как вариант, правда тоже не самый дешевый вариант. Но хотелось сохранить простоту и надежность авто в стандарте, поэтому от него отказался.

Остался вариант форсировки по атмосферному алгоритму — увеличение наполнения цилиндров, расширение рабочего диапазона оборотов. Т.е. замена стандартных распредвалов на тюнинг и увеличение пропускной способности впуска и выпуска. Решил начать с первого, а впуск и выпуск оставить на потом, если это потребуется.

Стандартные распредвалы имеют параметры — фаза 252 гр., подъем 9.0 мм.

Что же нам предлагается из нестандартных распредвалов? Вот табличка производителя:

Характеристики тюнинговых распредвалов ЗМЗ 409

34-й распредвал имеет близкие к стандарту параметры — фаза 254 гр., подъем 9.7 мм, но более агрессивный профиль и большее время-сечение открытие клапана. Неплохой вариант для стандартного мотора.

Меня больше заинтересовал следующий на ступеньку выше, 38-й распредвал — у него фаза 262 гр., подъем 10.15 мм. Его параметры выделены красным. Они заметно выше стандарта, но без "экстрима". Этот вал должен давать прибавку в середине — на верхах, что мне и было нужно.

Т.к. самые низы меня вполне устраивали, и при правильном выставлении перекрытий и настройке они останутся на достаточном уровне, возможно даже лучше, чем на стандартных валах.

Все что выше, 42-46 валы — это ближе к спорту. А то что ниже — 30-й вал, более "тракторный" мне был не нужен. Он конечно даст немного больше низов, но срежет верхи.

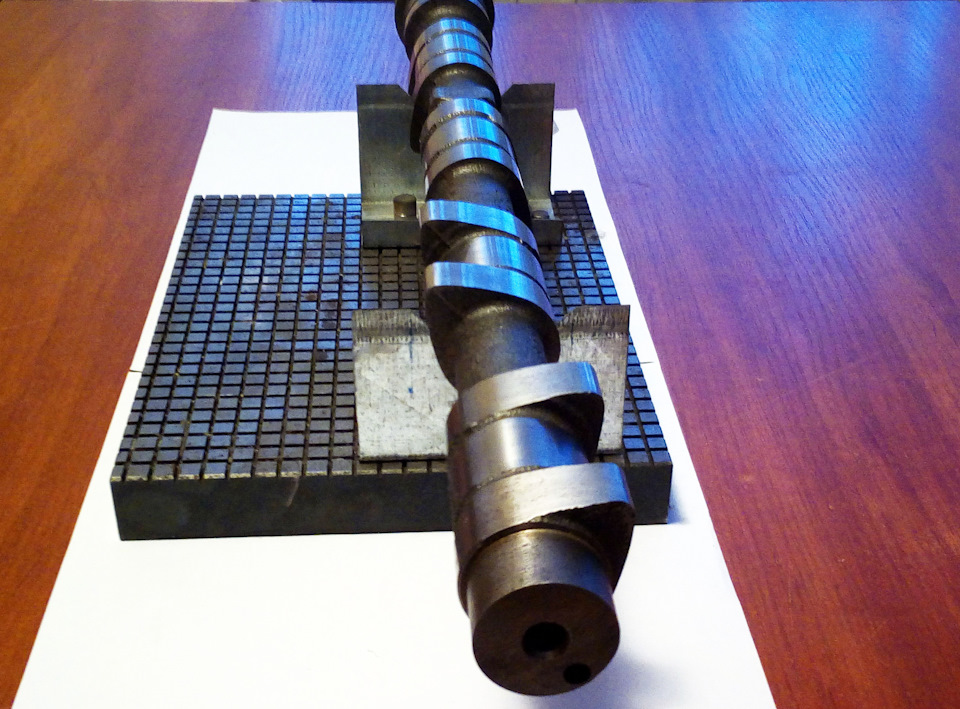

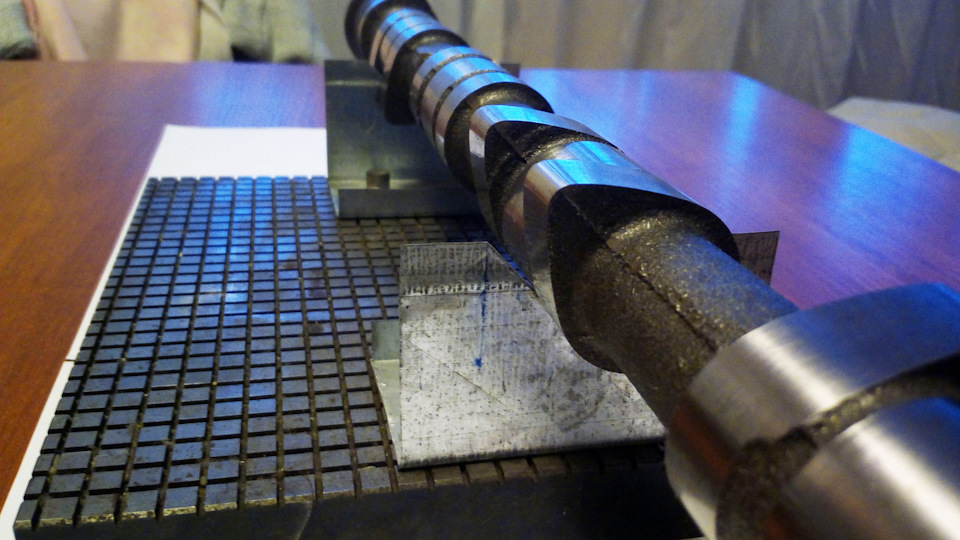

В общем, был приобретен 38-й вал. Вот его небольшая фотосессия:

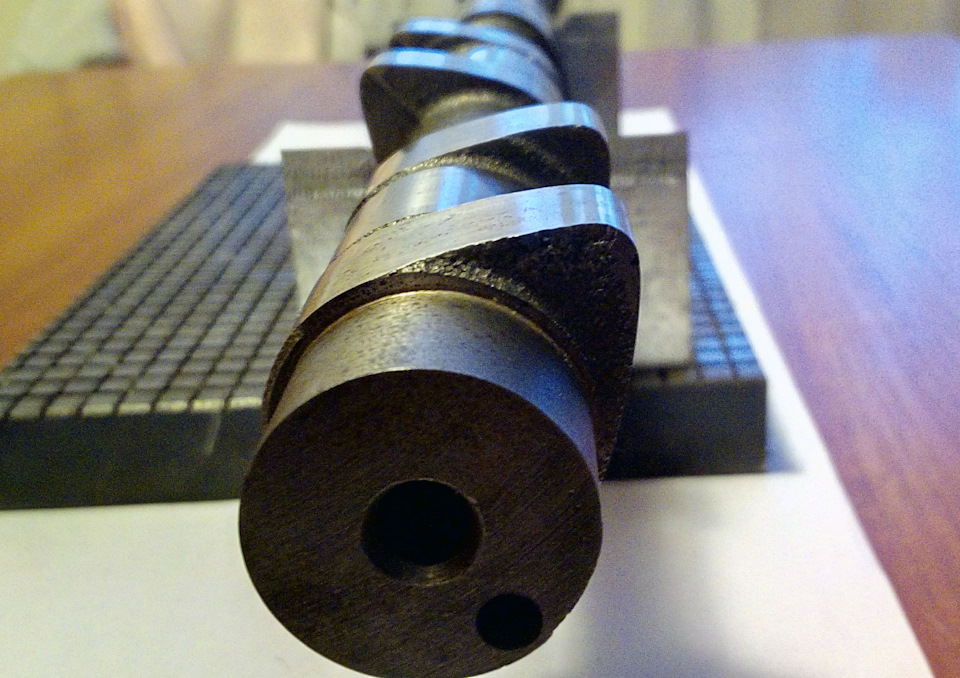

Тут хорошо виден профиль кулачка — он более полный, с менее острым верхом, чем стандартный. Это значит, что клапан будет дольше находится в открытом состоянии, с более высоким подъемом.

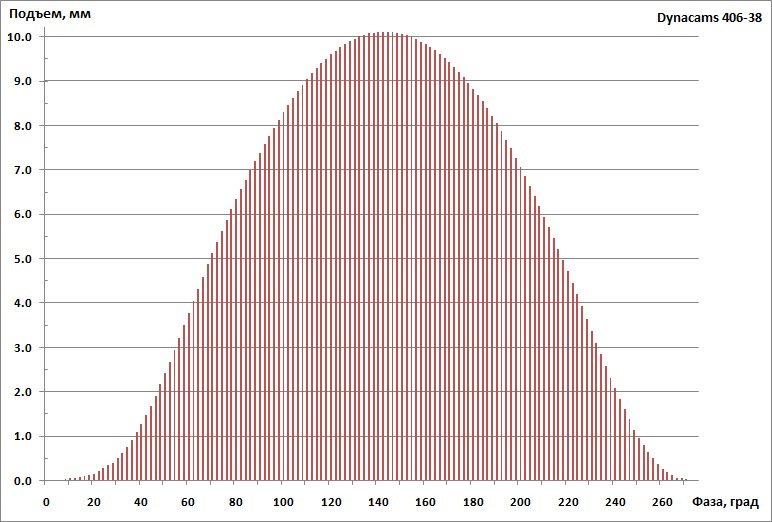

Вал был обмерен, и действительно, заявленные параметры подтвердились — фаза 262 гр., подъем 10.15 мм.

Далее планируется его установка вместо стандартного впускного вала вместе с бОльшими форсунками, подбор оптимальных перекрытий и онлайн настройка прошивки. Выпускной вал пока оставлю стандартным, далее возможно поменяю на 34-й. Планирую получить 170-175 л.с. и 270-280 Нм. На стенде увидим что получится)
