Работа каждого автомобильного двигателя зависит от количества и качества воздушно–топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. Например, бывают карбюраторы мембранно–игольчатые, а бывают поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ, производства Димитровоградского автоагрегатного завода (ДААЗ).
Основные типы Карбюраторов ДААЗ
ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.
ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.
На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми.
В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий. К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце).
Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии. Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что:
• Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20.
• Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10.

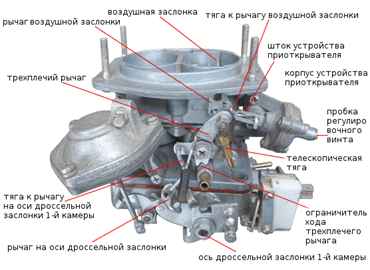

Основные узлы карбюратора подлежащие регулировке
Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие:
• затруднение при пуске двигателя, долгое «чихание»;
• всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»;
• вялая способность автомобиля к разгону;
• необъяснимое увеличение расхода бензина.
Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.
Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров. При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.
Регулировка поплавка карбюратора ВАЗ 2107
Свободный ход поплавка колеблется между следующими значениями: 6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана. В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А». После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.

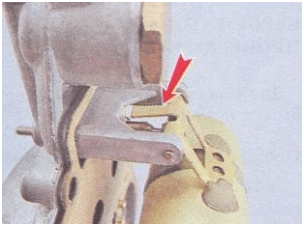

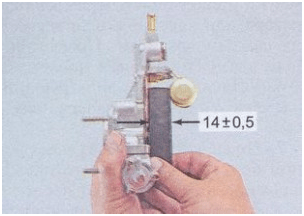

Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском. Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.
Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.
Регулировка пускового устройства
Настройка карбюратора ВАЗ 2107 своими руками обязательно включает в себя регулировку пускового устройства. Напомним, что оно служит для того, чтобы уверенно запустить холодный двигатель. Для этого смесь вдвое, втрое больше насыщается топливом, чем при обычном питании горячего двигателя.
Пусковое устройство карбюраторов семейства 1107010 срабатывает при частоте 1500 оборотов, то есть при рекомендованной производителем частоте запуска холодного двигателя.

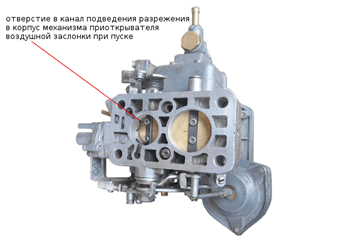

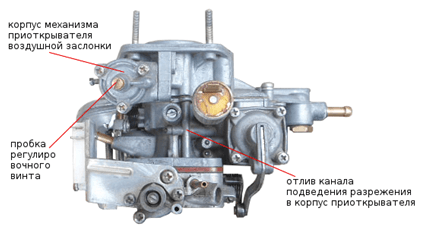

Если посмотреть на карбюратор сбоку, то хорошо виден канал, через который подводится разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:
Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха.

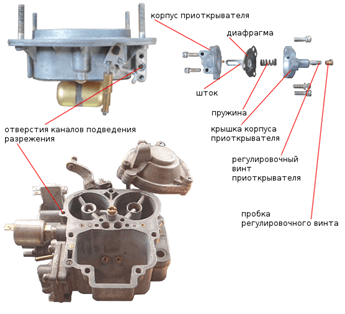

Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства.
Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010.

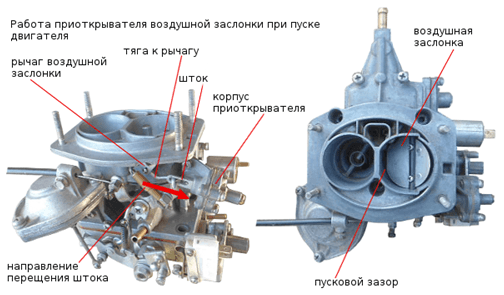

Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом:
• Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
• Увлекает телескопическую тягу;
• Тяга, в свою очередь, вращает воздушную заслонку через рычаг.
• Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры.
• Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор.
При регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем:

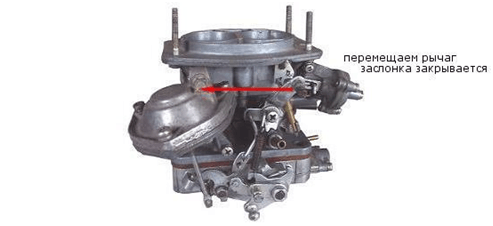

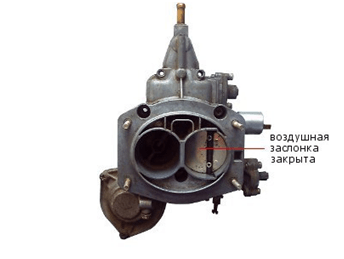

Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».
Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой.
Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.

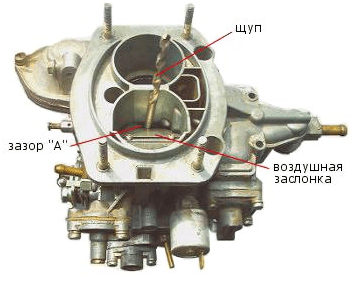

После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:
Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.

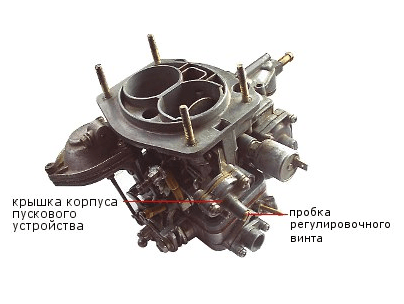

Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку.
Как выставить обороты холостого хода на ВАЗ 2107
Вначале нужно убедиться, что правильно настроена система зажигания, все провода исправны и двигатель полностью прогрет.

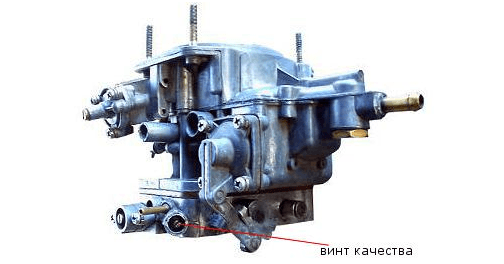

Для этого: Подкручиваем винт «качества» смеси до максимальных оборотов (против часовой стрелки), при этом смесь обогащается топливом;

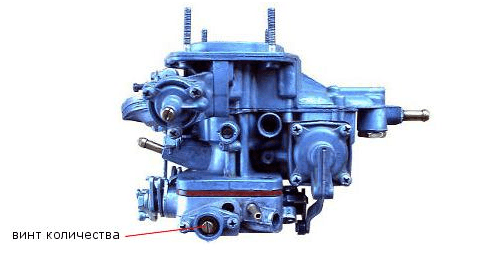

Вращая «количество» против часовой стрелки, выставляем своими силами ещё большую частоту.
Выполняем проверку «качеством»: можно ли ещё прибавить обороты.
Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту.
Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели.
Следующим этапом является регулирование привода воздушной заслонки.
Если на положение привода не обращать внимания, то машина может глохнуть. Для этого потребуется простая шлицевая отвёртка, и ключ рожковый 7 мм.

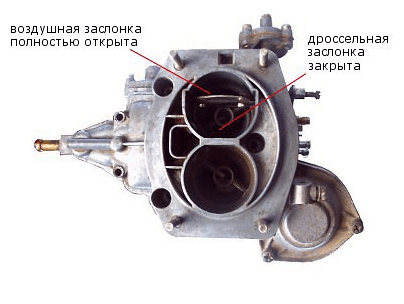

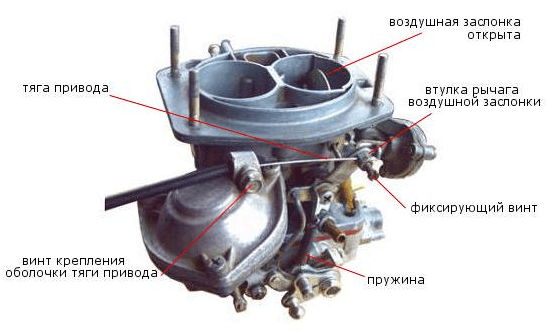

На рисунке показано положение заслонки при утопленном и вытянутом «подсосе».
Для регулировки делаем следующее:
• «подсос» утоплен;
• Винт фиксации тяги отворачиваем шлицевой отвёрткой (пружина выталкивает её вертикально)
• Затягиваем винт;
• Проверяем ход заслонки.
Регулируем привод дроссельной заслонки («газ»)
Если этот привод неправильно настроен, то ухудшается разгонная динамика и приёмистость двигателя. Эту настройку нужно выполнить с помощником. Потребуется рожковый ключ на 8, отвёртка, фонарик и штангенциркуль. Полностью «утопим» «подсос», или привод воздушной заслонки.

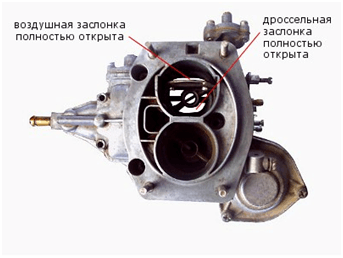

Теперь ваш помощник полностью выжимает педаль «газа» до упора в пол. При этом открывается дроссельная заслонка полностью, как показано ниже, для верности можно осветить первую камеру фонариком. После отпускания педали заслонка должна полностью закрыть первую камеру без зазоров.

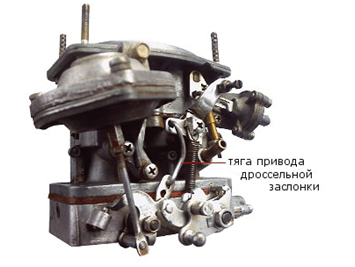

Для регулировки штангенциркулем измеряем длину тяги, должно быть ровно 8 см. С помощью вращения наконечников «подгоняем» длину тяги к этому размеру, отвернув «контрящие» гайки.
После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохой пластмассы, которая даёт усадку. Поэтому нужно через неделю-другую проверить «приработку» тяги. Можно не знать, как отрегулировать карбюратор ваз 2107, но установить длину тяги может каждый.
Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. Вообще, существует целая профессия «карбюраторщик», которая подразумевает полное владение этой нужной и сложной технологии. В одной статье просто невозможно описать все ньюансы этого процесса. Но надеемся, что основные принципы были для вас понятны и полезны.
На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми. В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий. К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце). Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии. Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что: • Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20.
• Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10.
Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие: • затруднение при пуске двигателя, долгое «чихание»; • всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»; • вялая способность автомобиля к разгону; • необъяснимое увеличение расхода бензина. Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.
Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров. При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.Свободный ход поплавка колеблется между следующими значениями: 6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана. В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А». После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.
Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском. Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.
Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.
Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха.
Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства.
Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010.
Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом: • Трёхплечий рычаг «взводится» тросиком против часовой стрелки; • Увлекает телескопическую тягу; • Тяга, в свою очередь, вращает воздушную заслонку через рычаг. • Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры. • Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор.
При регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем: Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».
Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой.
Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.
После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:
Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.
Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку.
Вращая «количество» против часовой стрелки, выставляем своими силами ещё большую частоту.
Выполняем проверку «качеством»: можно ли ещё прибавить обороты. Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту. Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели. Следующим этапом является регулирование привода воздушной заслонки. Если на положение привода не обращать внимания, то машина может глохнуть. Для этого потребуется простая шлицевая отвёртка, и ключ рожковый 7 мм.
На рисунке показано положение заслонки при утопленном и вытянутом «подсосе». Для регулировки делаем следующее: • «подсос» утоплен; • Винт фиксации тяги отворачиваем шлицевой отвёрткой (пружина выталкивает её вертикально) • Затягиваем винт; • Проверяем ход заслонки.
Теперь ваш помощник полностью выжимает педаль «газа» до упора в пол. При этом открывается дроссельная заслонка полностью, как показано ниже, для верности можно осветить первую камеру фонариком. После отпускания педали заслонка должна полностью закрыть первую камеру без зазоров.
Для регулировки штангенциркулем измеряем длину тяги, должно быть ровно 8 см. С помощью вращения наконечников «подгоняем» длину тяги к этому размеру, отвернув «контрящие» гайки.
После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохой пластмассы, которая даёт усадку. Поэтому нужно через неделю-другую проверить «приработку» тяги. Можно не знать, как отрегулировать карбюратор ваз 2107, но установить длину тяги может каждый. Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. Вообще, существует целая профессия «карбюраторщик», которая подразумевает полное владение этой нужной и сложной технологии. В одной статье просто невозможно описать все ньюансы этого процесса. Но надеемся, что основные принципы были для вас понятны и полезны.
