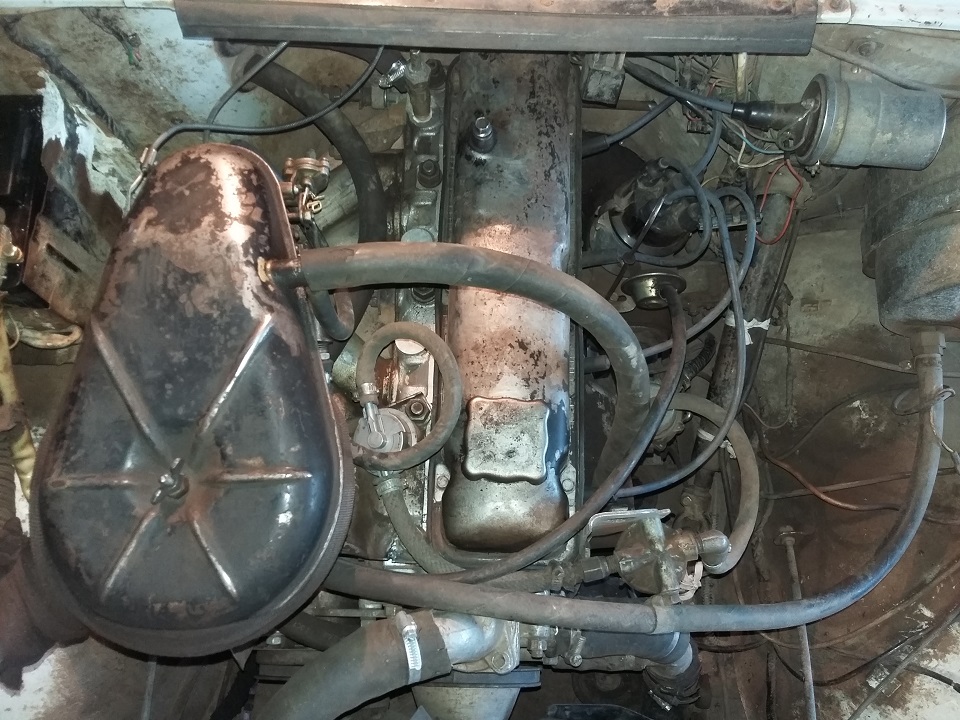

После сборки двигателя УМЗ-421 необходимо отрегулировать зазоры между клапанами и коромыслами. Величина зазора между клапаном и коромыслом должна быть 0.35 мм. Процесс регулировки не очень сложный, так что произвести его можно своими руками, но желательно наличие помощника.![]()
Пошаговая инструкция по регулировке зазоров клапанов УМЗ 421

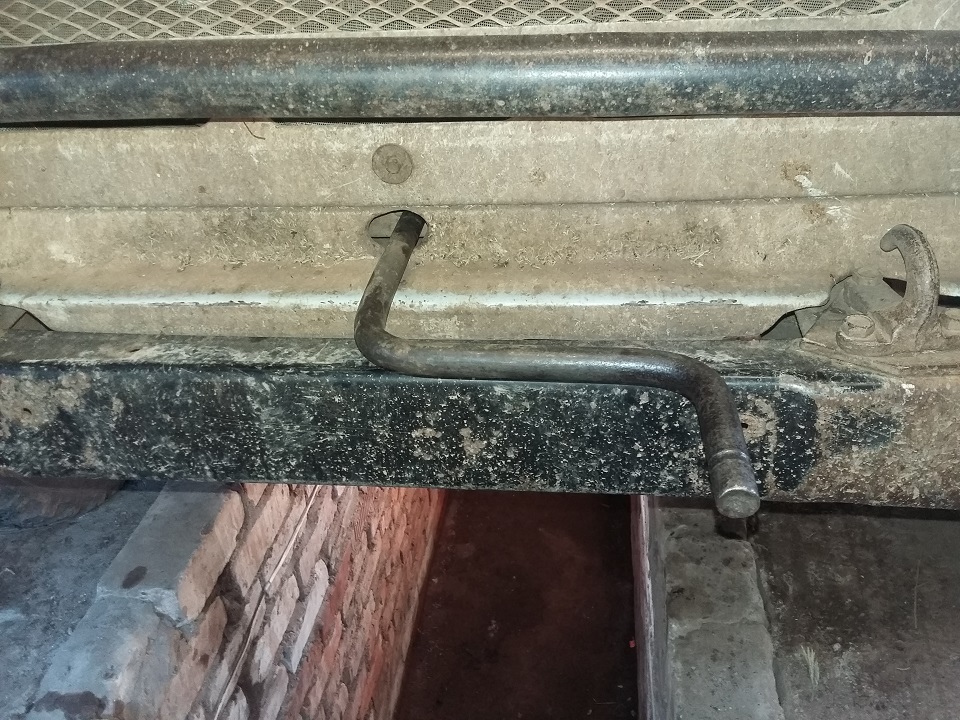

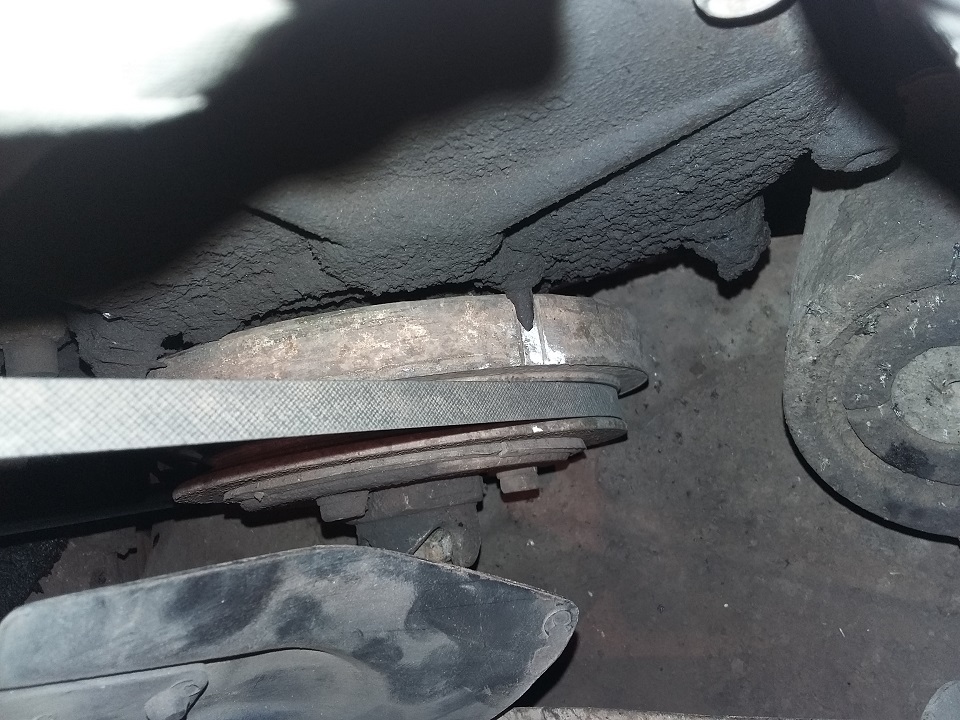

1. Выставляем ВМТ первого цилиндра прокручивая коленвал и установив метку на шкиву коленвала как показано на фото. Потом необходимо открутить свечу первого цилиндра и убедиться, что поршень действительно в верхней мертвой точке, то есть на верху.![]()

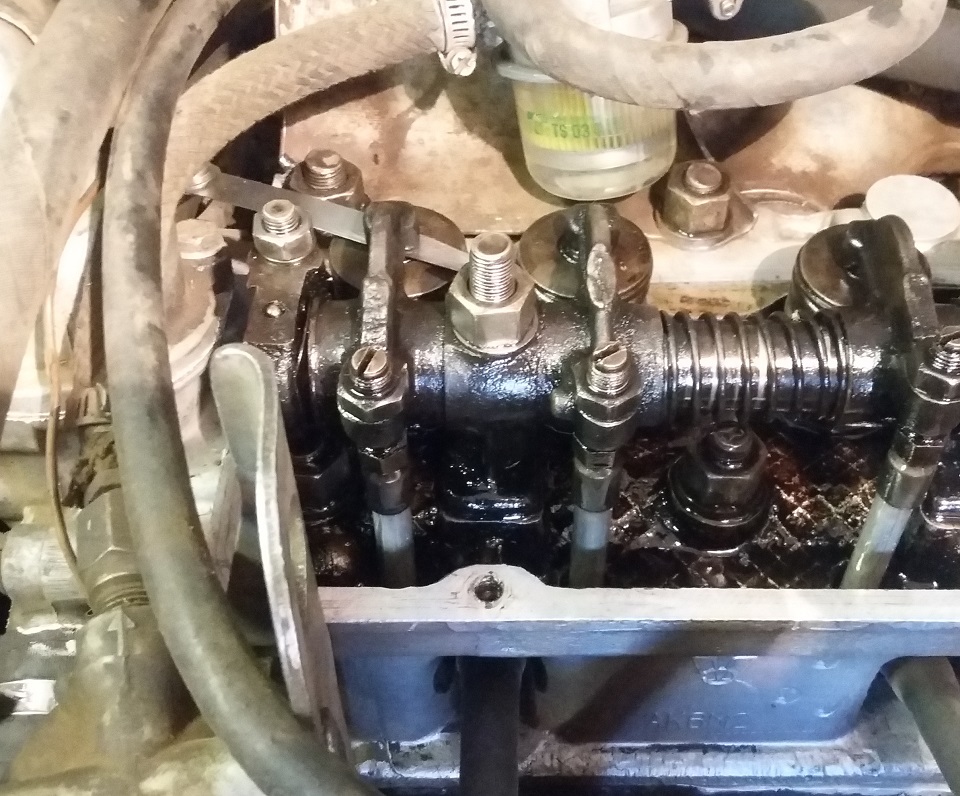

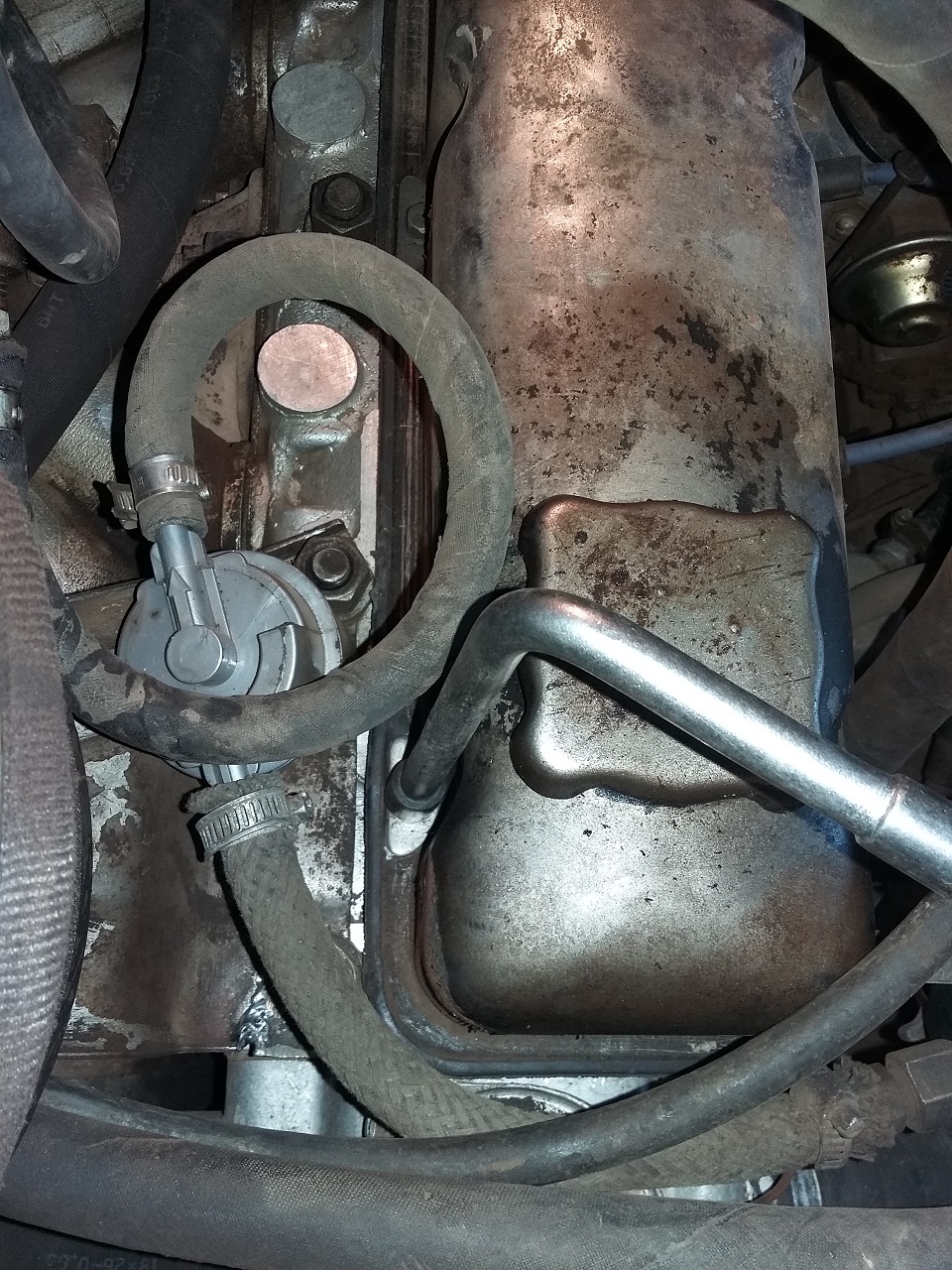

2. Откручиваем ключом на 10 шесть болтов и снимаем клапанную крышку.
![]()

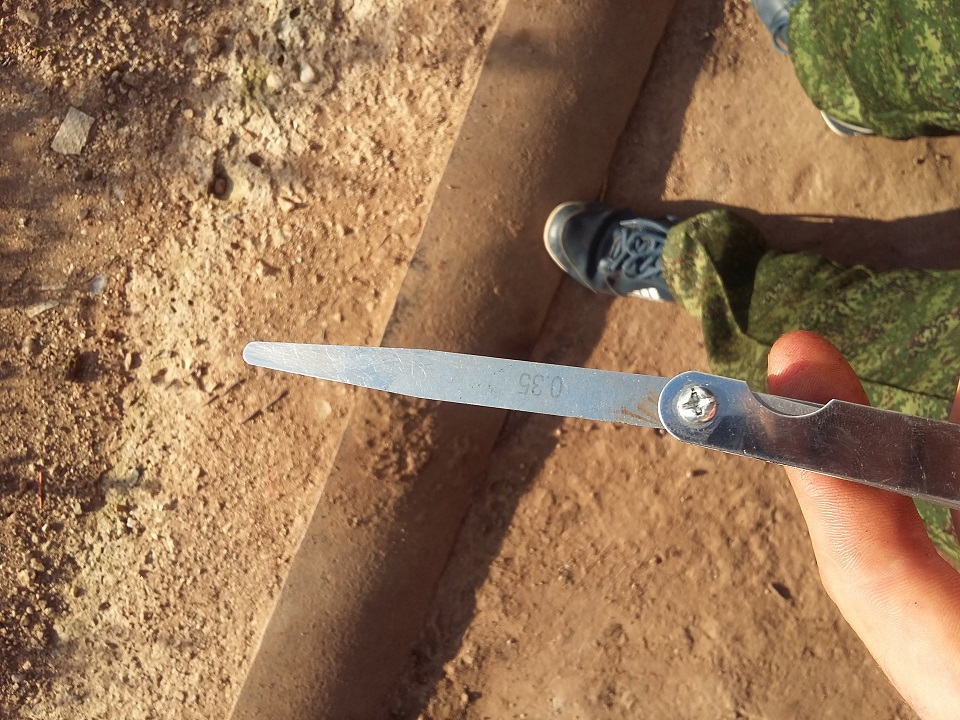

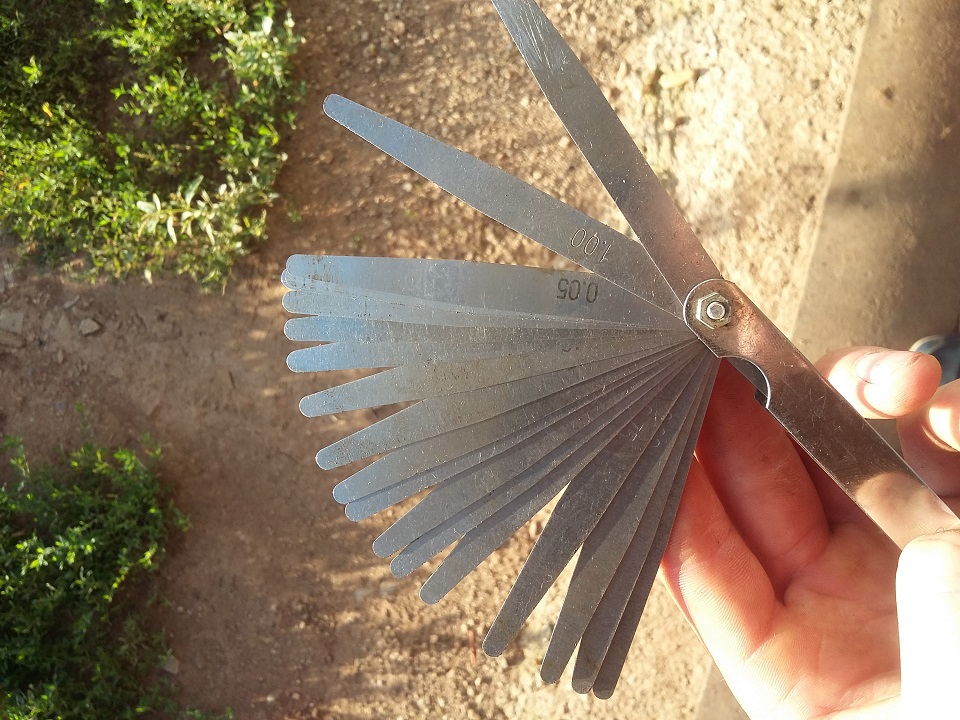

3. Берем щуп 0.35 мм.

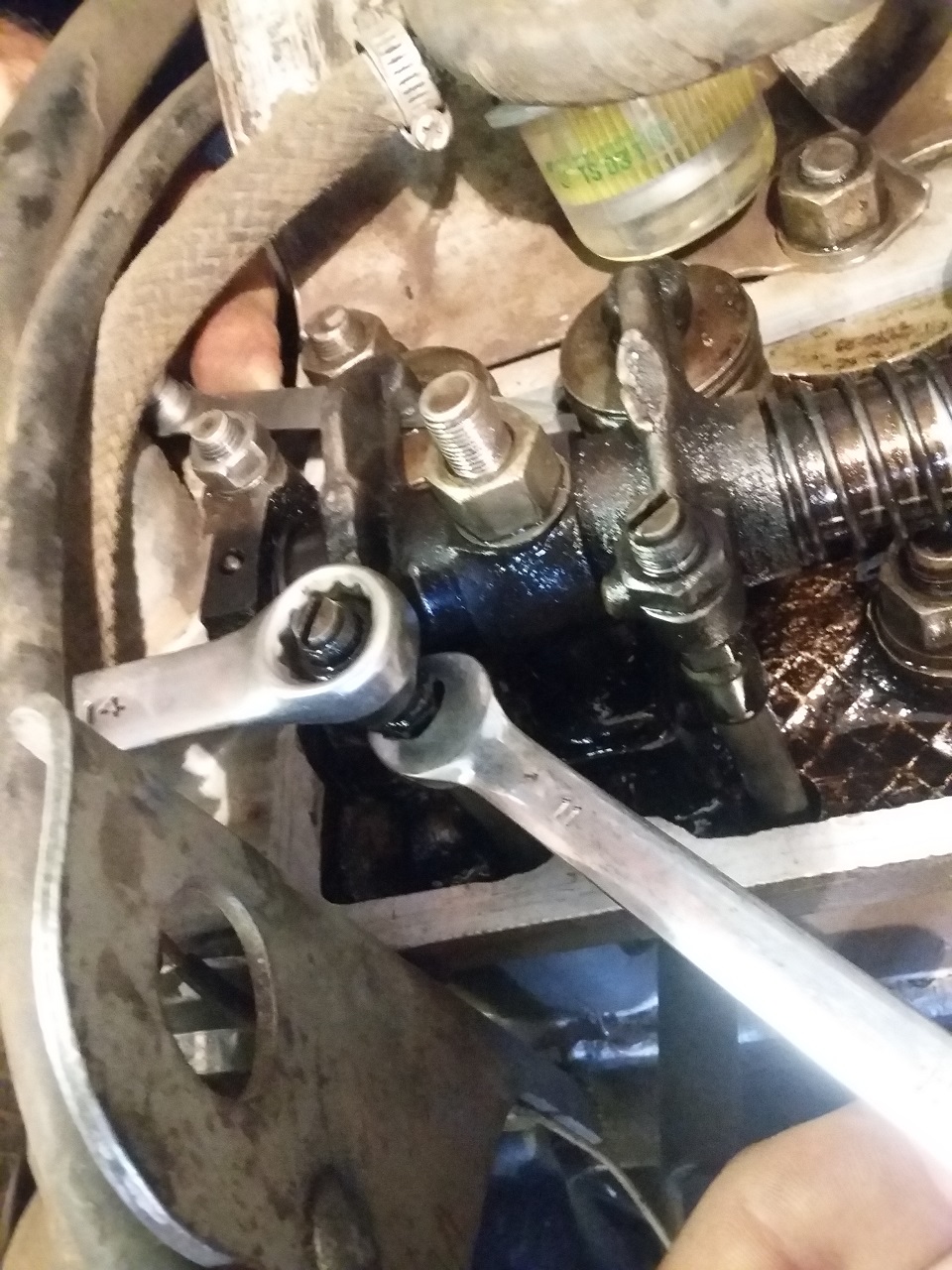

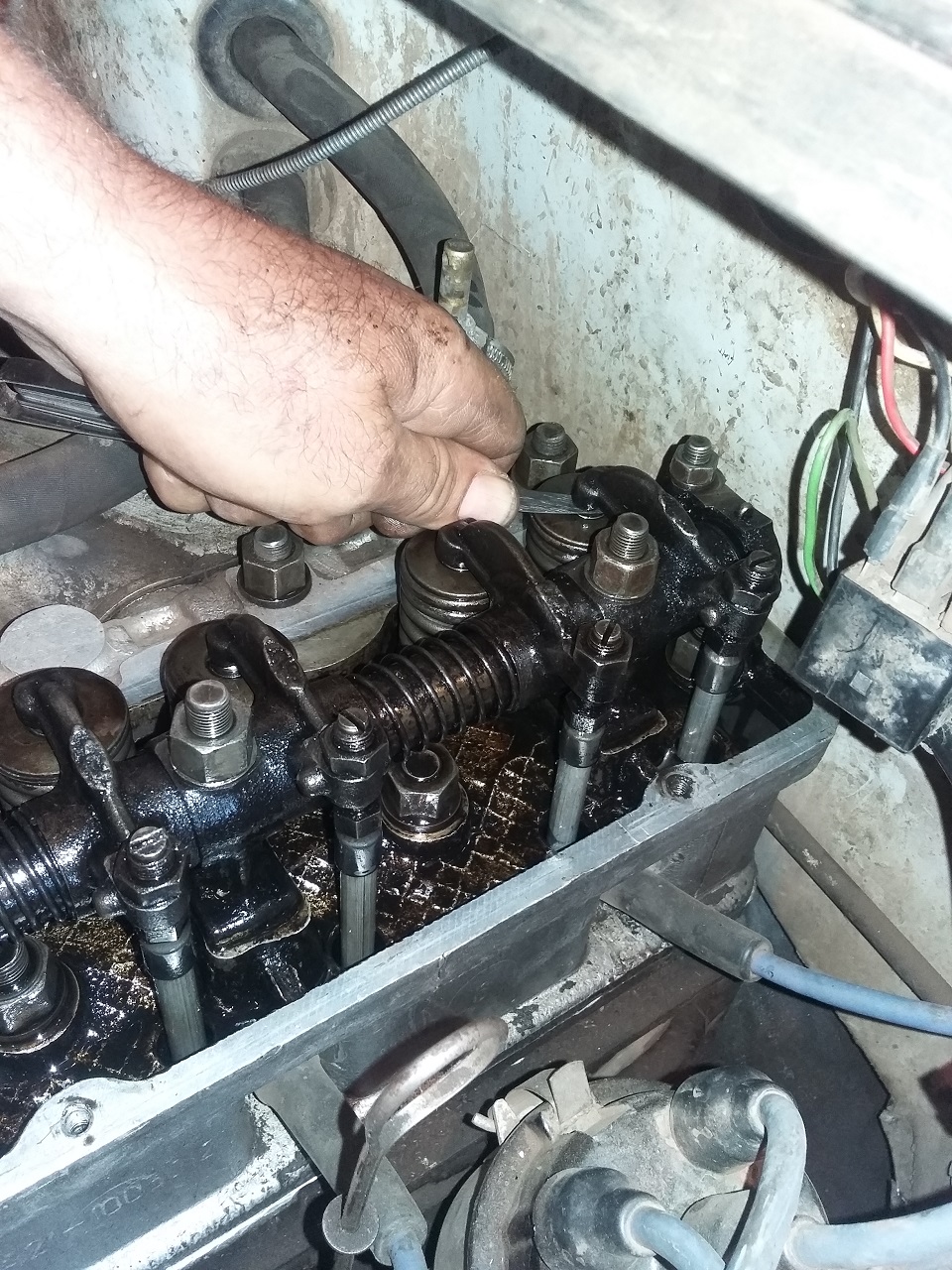

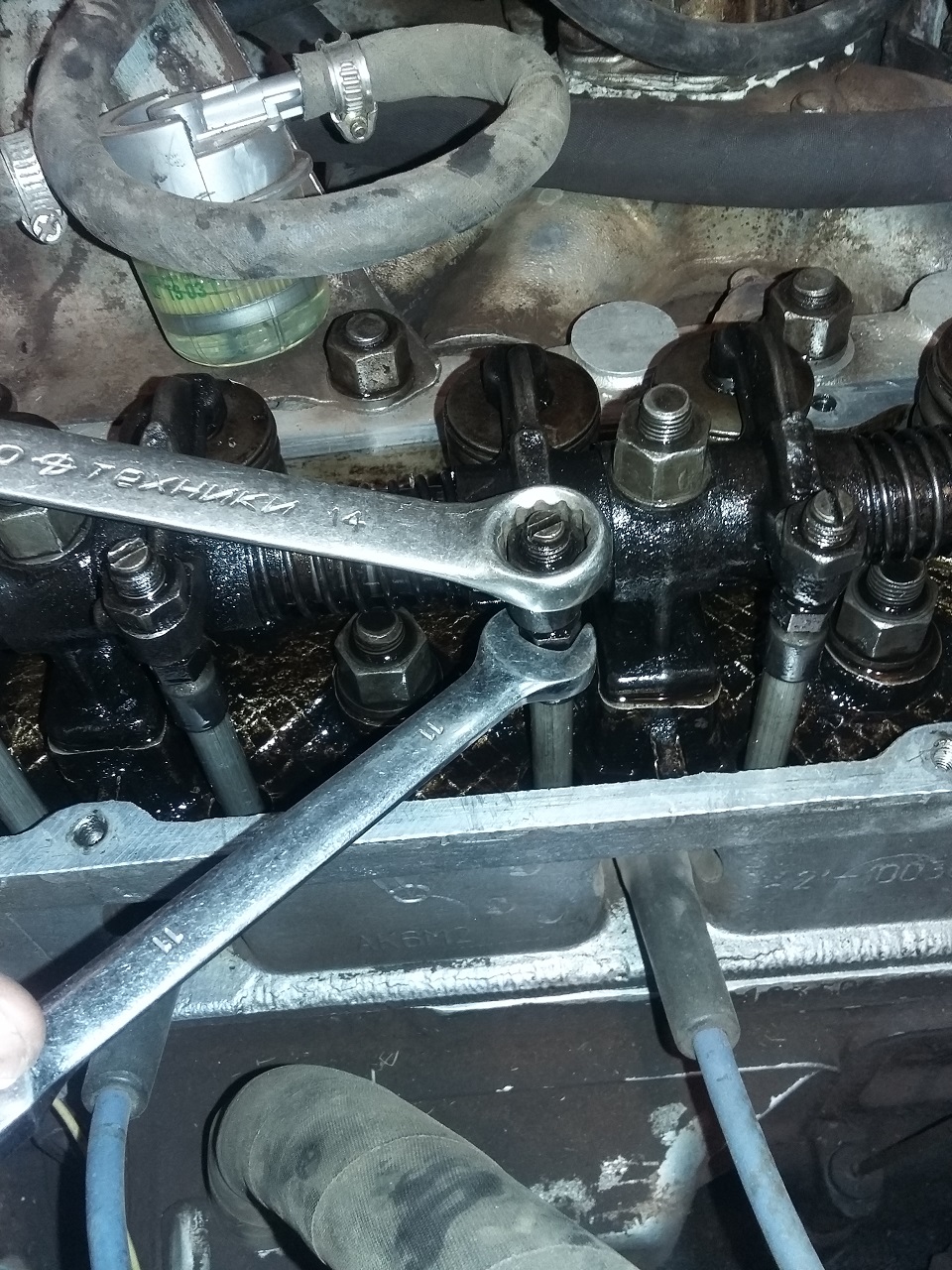

4. Порядок регулировки цилиндров таков: 1-2-4-3. С начала регулируем клапана первого цилиндра. Для этого понадобится два ключа: на 11 и на 14. Ключом на 14 ослабляем контргайку, а ключом на 11 выставляем необходимый зазор. Щуп должен входить в зазор без лишних усилии, но и не очень свободно. Выставив зазор затягиваем контргайку.
![]()
5. Далее прокручиваем коленвал на 180 градусов и регулируем зазоры на втором цилиндре. Отрегулировав второй прокручиваем коленвал еще на 180 градусов и регулируем четвертый. Отрегулировав четвертый еще прокручиваем коленвал на 180 и регулируем зазоры клапанов на третьем цилиндре.
6. Завершив регулировка прокрутите двигатель совершив несколько оборотов и выставив ВМТ снова проверьте зазоры. Убедившись в правильности выставленных зазоров установите клапанную крышку на место. На этом регулировка закончена.
