НИВА Шевроле (Travel) замена передних ступичных подшипников

Содержание:

Довольно часто передние и задние ступичные подшипники Нивы Шевроле приближаются к пределу изношенности, об этом свидетельствует появление низкого гула со стороны одного из колес. Звук не исчезает на поворотах и усиливается при увеличении скорости движения автомобиля. Если вы заметили такое, следует сразу провести диагностику, так как если подшипник ступицы заклинит во время езды, последствия и затраты могут быть очень велики.

Предстоящая замена подшипника передней ступицы Нива Шевроле определяется так:

• переднее колесо автомобиля подвешивается домкратом;

• вращаем его руками и проверяем люфт.

Признаки износа подшипников

1. Посторонний шум и металлический стук.

2. Ощутимый люфт, проверяется раскачиванием колеса перпендикулярно его оси.

3. Вибрация в салоне при езде.

Убедившись в необходимости ремонта подшипников - следует подобрать в торговой сети подшипник ступицы по трем основным критериям (по умолчанию установлены конические роликовые однорядные подшипники - в новом комплекте должна быть ступичная гайка):

1. Номер детали передней ступицы Shevrole Niva: 2007108 (каталожный номер — 2121-3103020-10, зарубежный аналог — 32008).

2. Размеры подшипников передней ступицы Нивы Шевроле: высота – 19 мм, диаметр внутренний – 40 мм, диаметр наружный – 68 мм.

3. Стоимость нового изделия в ступицу.

Детали удовлетворительного качества служат порядка 20 тыс. км, пробег с высококачественными изделиями переваливает за 30 тыс. км. Наиболее популярны изделия Волжского и Самарского завода с маркировкой SPZ-GROUP. Цена ступичного подшипника в среднем составляет около 1000 рублей.

Процесс замены - пошагово

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:

1 Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.

2 Выпрессовка старых деталей.

3 Запрессовка новых ступичных подшипников (их по два на каждое колесо).

4 Обратно собираем узел и затягиваем гайку и производим регулировку зазора.

Для ремонта потребуется стандартный набор слесарного инструмента.

• Съемники для выпрессовки шарового пальца и внутреннего кольца изношенной детали.

• Еще нужен мощный торцевой ключ размером 30 мм, чтобы ослабить гайку.

• Отвертка, чтобы открутить тормозной суппорт.

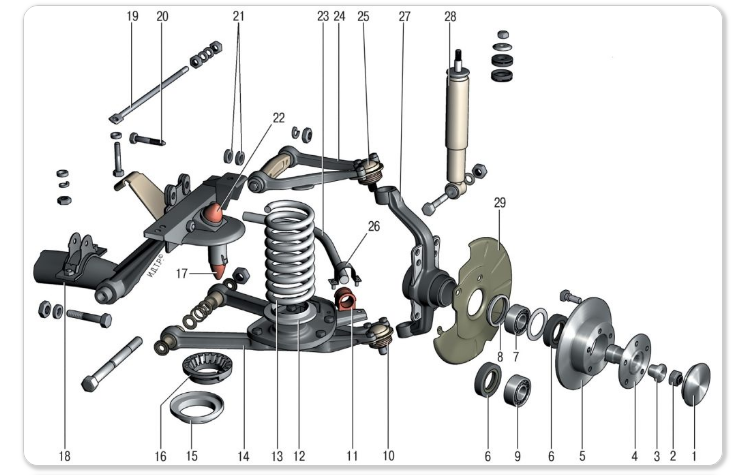

Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена. Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак - позиция 27, подшипник - позиция 9).

Требуемый комплект инструментов для работы:

• Торцевой ключ с длинным основанием;

• Набор головок и трещотка;

• Круглогубцы;

• Молоток;

• Оправка или труба для выпрессовки;

• Съемник с лапками (по возможности);

• Домкрат и тиски;

• Динамометрический ключ для правильной затяжки гайки ступицы.

Начинается первый этап со следующих действий:

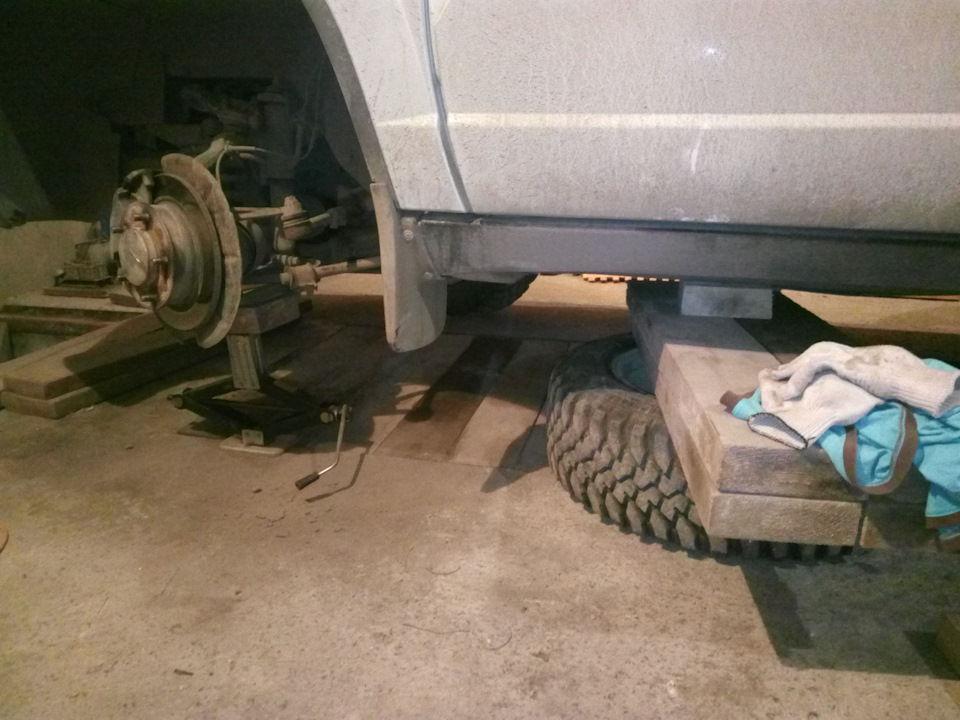

1. Домкратом поднимаем требуемую сторону, заранее ослабляем ступичную контргайку, снимаем колесо, кладем его под лонжерон, сверху еще 2 доски и брусок, ставим на этот упор машину.

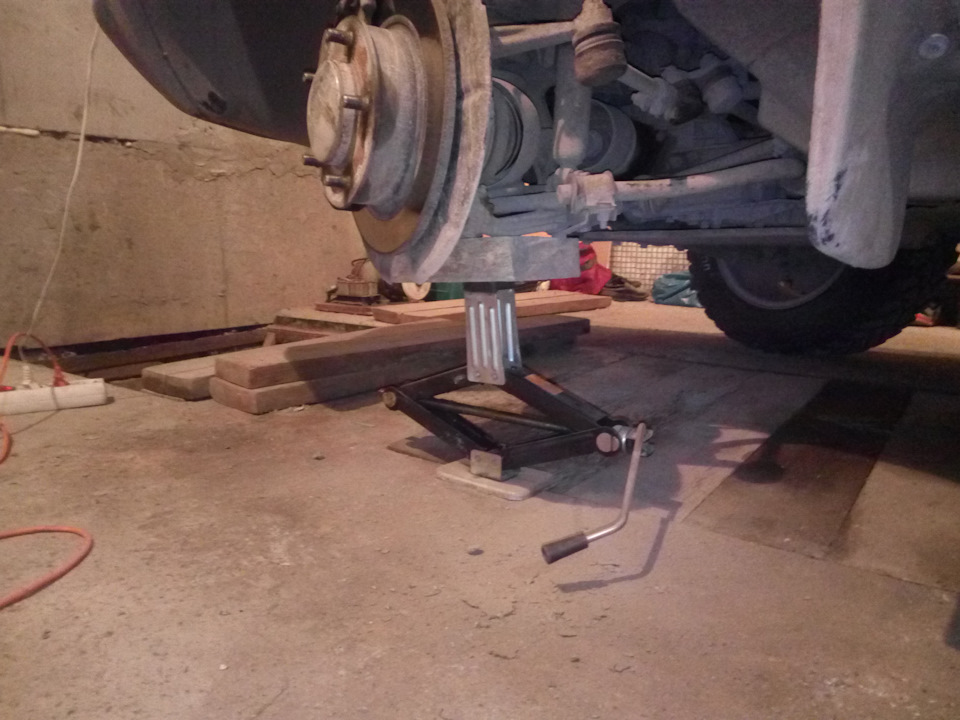

2. Поднимаем домкратом за нижний рычаг подвески, так, чтобы максимально сжать пружину, ставим надежную подставку под нижний рычаг, домкрат можно оставить.

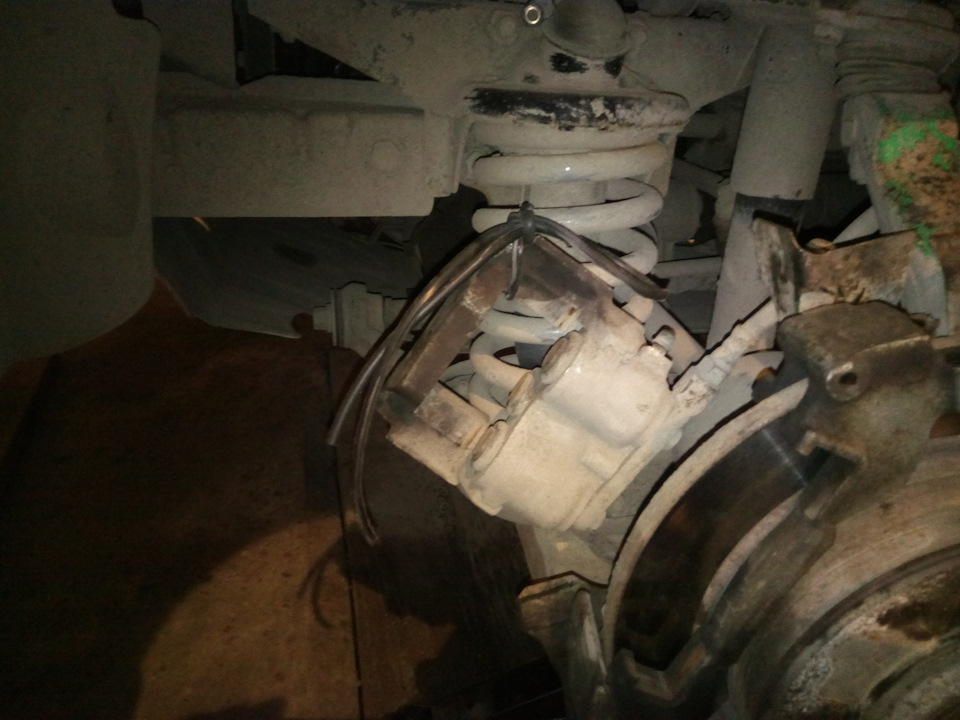

3. Колесо выворачиваем в сторону меняемой, откручиваем скобу суппорта, снимаем суппорт и колодки, сам суппорт подвешиваем на проволоке за пружину, стараясь не нагружать тормозной шланг.

Выворачиваем колесо в сторону противоположную от меняемой. Откручиваем датчик АБС (болт на 8).

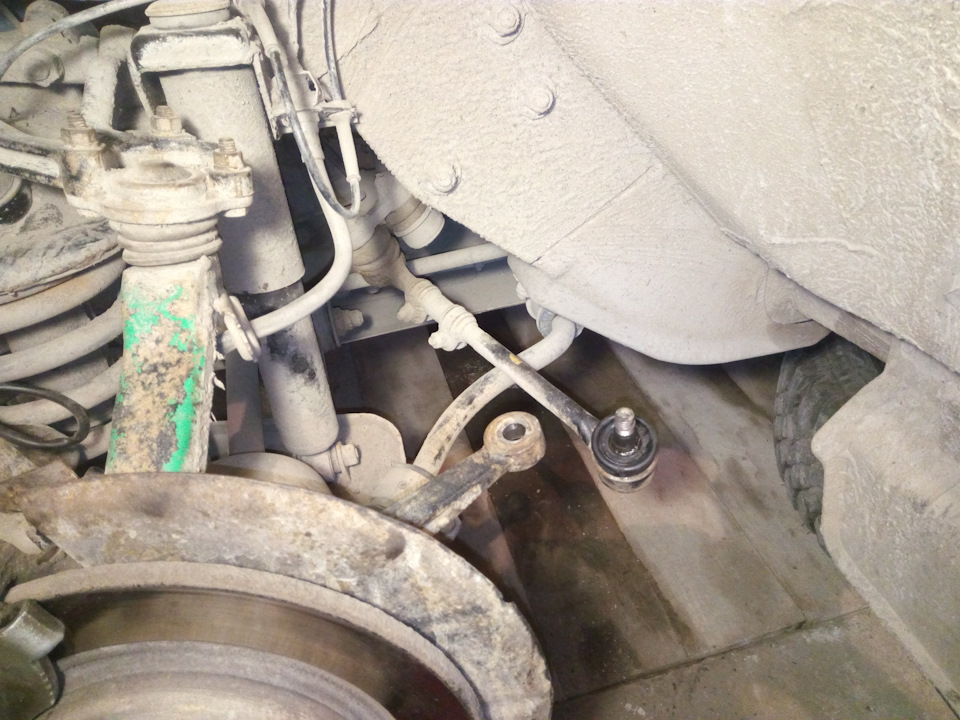

4. Расшплинтовываем, откручиваем гайку шарового пальца рулевой тяги, выбиваем палец съемником (либо как вариант откручиваем сошку рулевого механизма от поворотного кулака, гайку шарового пальца рулевой тяги не трогаем).

Откручиваем гайку ступицы головка на 27. Откручиваем по 3 болта на 13 крепления верхней и нижней шаровых опор. Гайки самого шарового пальца не трогаем.

5. Всё: теперь вся ступица вместе с тормозным диском, поворотным кулаком и двумя шаровыми на нем должна сняться со шлицов ШРУСа. Снимать необходимо аккуратно, без перекосов.

Разнимаем тормозной диск от ступицы. Снимаем защитный экран суппорта, откручиваем снимаем сошку рулевого механизма.

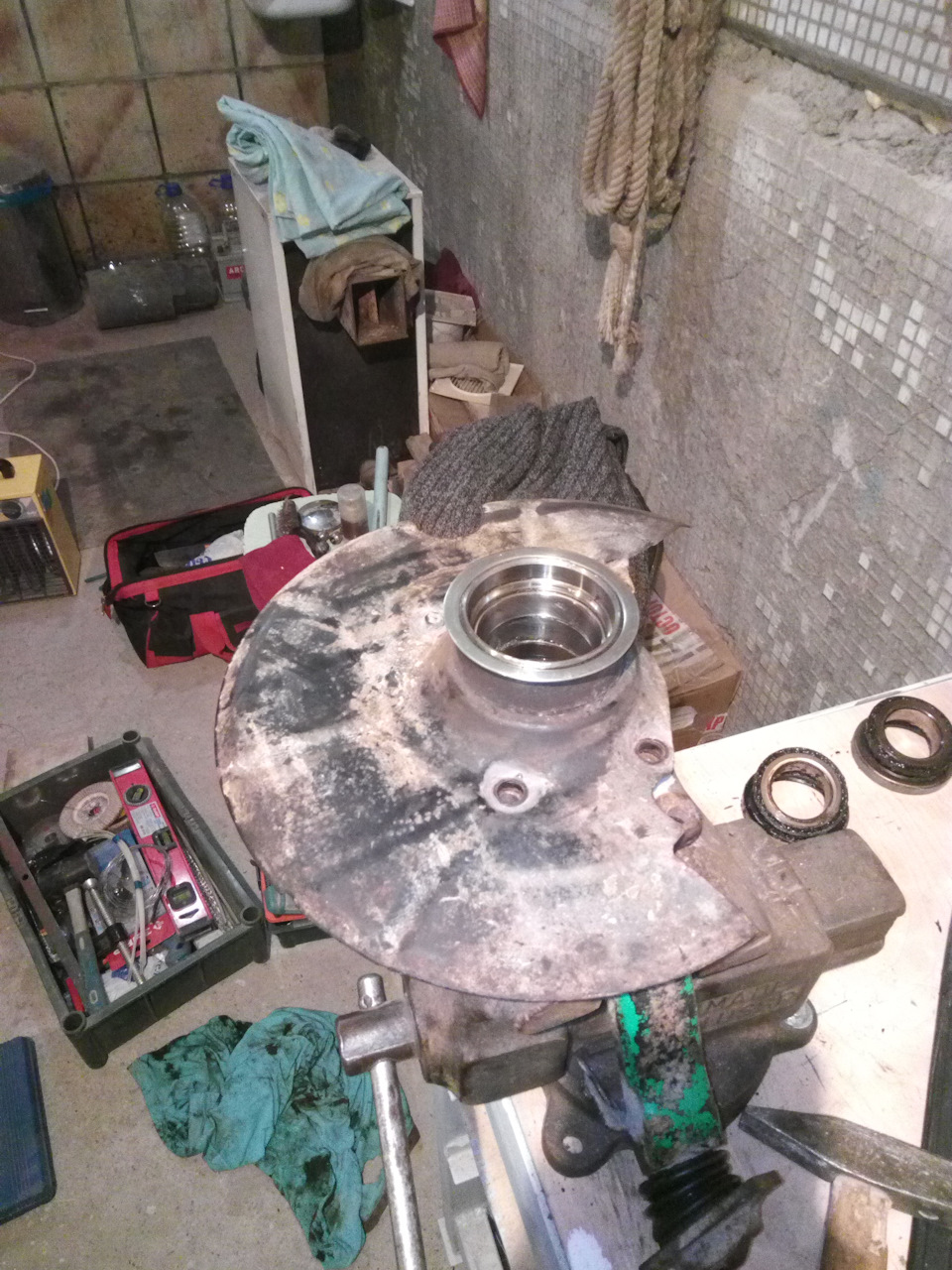

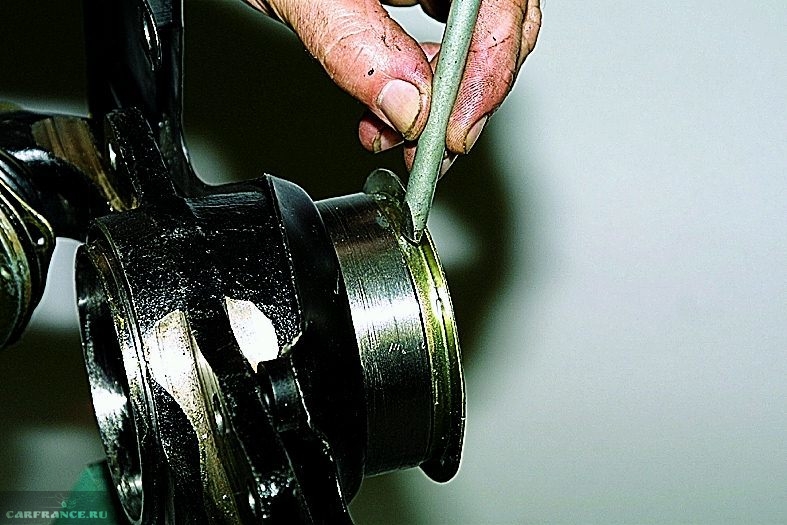

6. Зажимаем поворотный кулак в тисках. Удаляем любым удобным способом старые сальники (монтировка).

7. Подходящей оправкой из мягкого метала удаляем внешние обоймы старых подшипников из ступицы. Все протираем чистим.

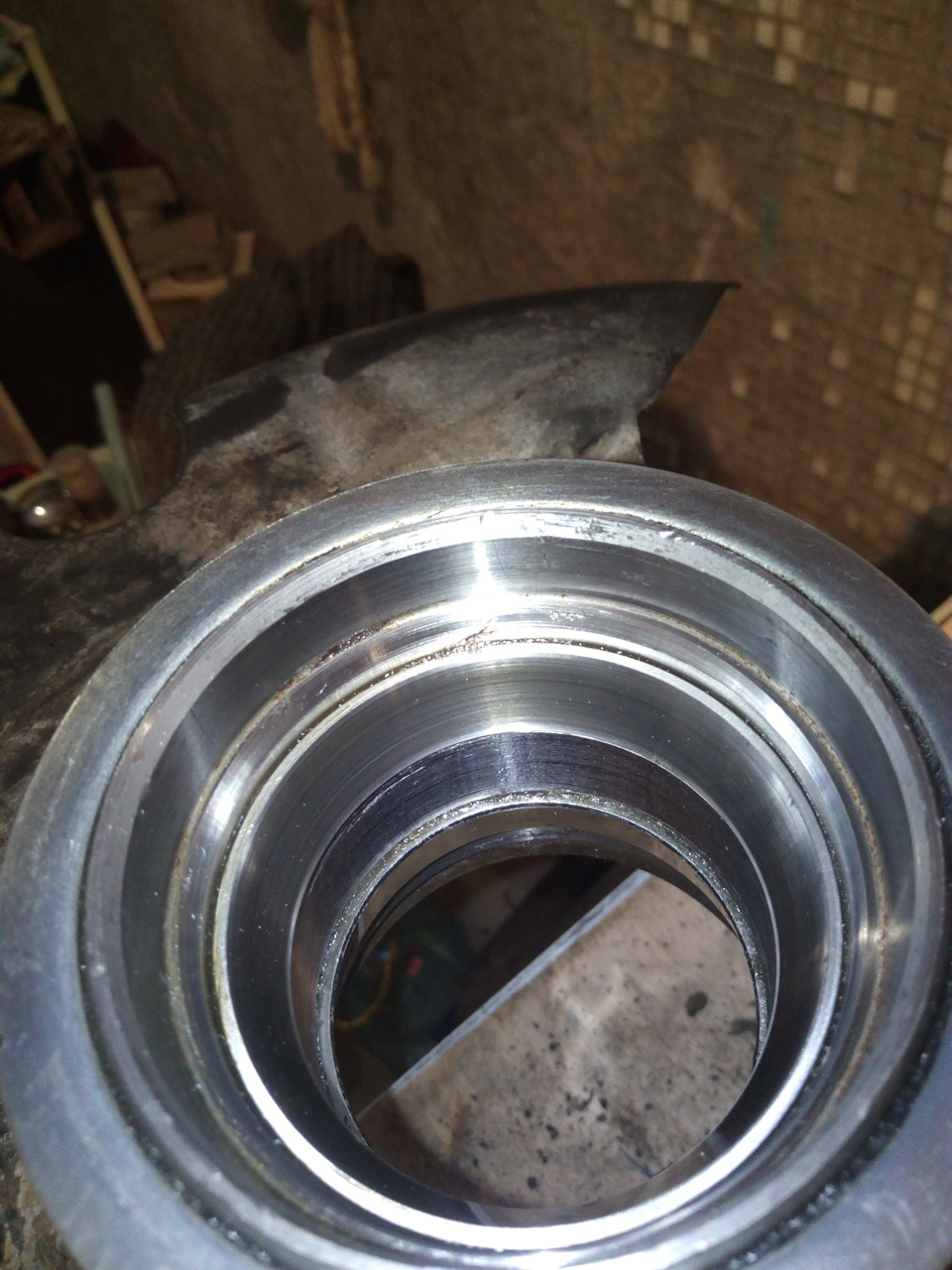

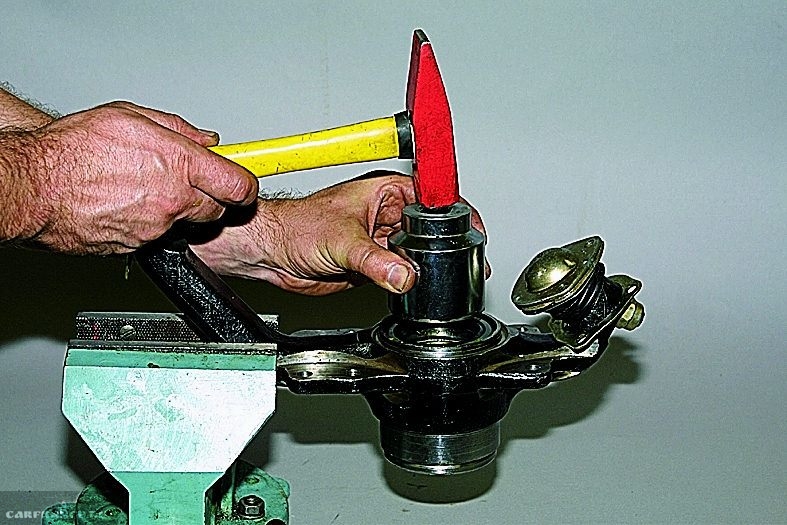

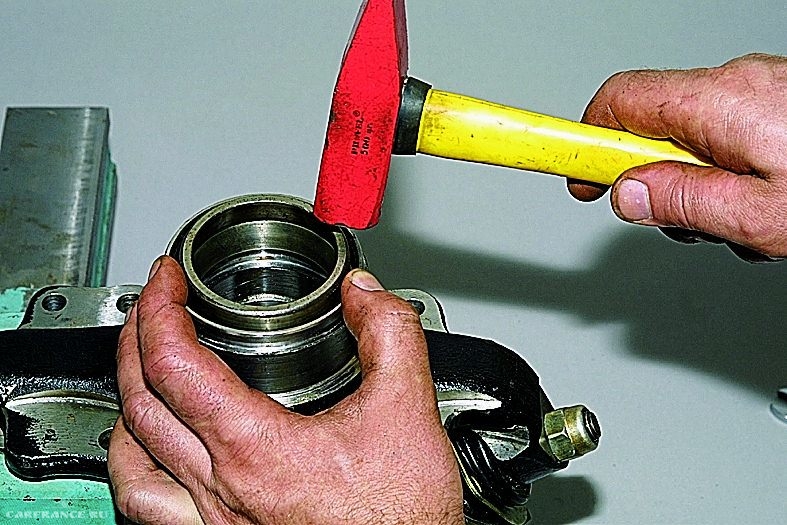

Разбираем новые подшипники. Запрессовываем внешние обоймы подшипников в ступицу. Для запрессовки используем внешние обоймы старых подшипников или подходящую оправку. Необходимо учитывать, что новые обоймы следует устанавливать широким краем внутрь ступицы. Внешний узкий край обоймы при запрессовке стараемся не замять. Перед запрессовкой можно паяльной лампой нагреть ступицу.

8. Закладываем смазку между подшипниками в количестве 2/3 от имеющегося пространства.

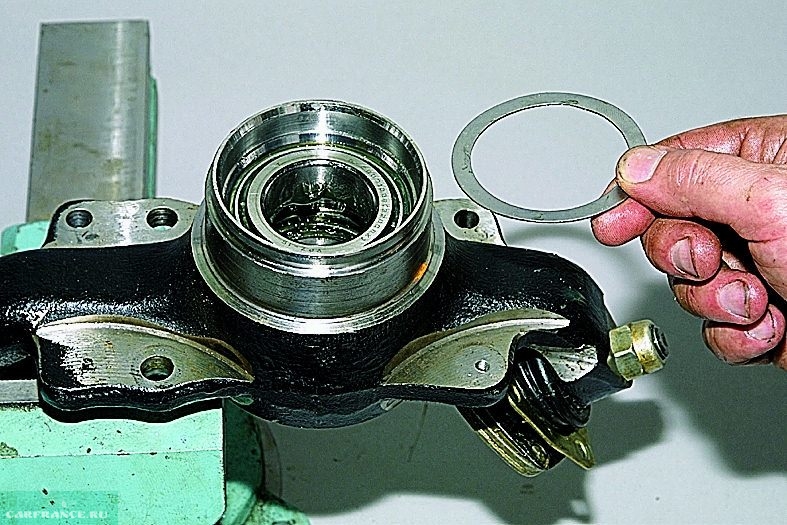

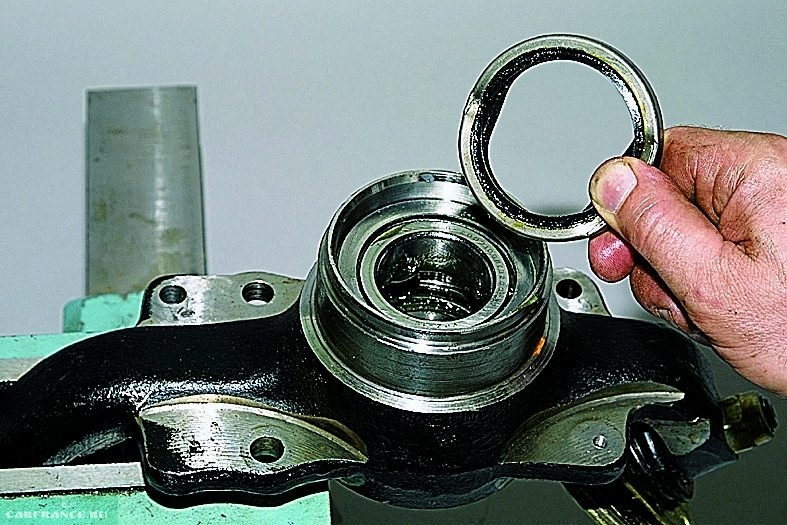

С одной стороны ступицы устанавливаем внутреннюю обойму подшипника, кольцо и запрессовываем новый сальник. Новый сальник запрессовываем с помощью старого. С другой стороны ступицы проделываем такую же операцию.

Ступица с поворотным кулаком собрана и готова к установке. Не прилагая значительных усилий устанавливаем поворотный кулак со ступицей обратно на шлицы ШРУСа, наживляем гайку ступицы. Прикручиваем шаровые, сошку рулевого механизма. Ставим на место скобу суппорта, под 2 болта которой устанавливается защитный экран суппорта. Загибаем усики экрана на грани болтов, тем самым стопорим болты. Возвращаем на место суппорт и тормозные колодки. Еще раз проверяем все соединения. Домкратом поднимаем машину с подставки и устанавливаем колесо.

Ударяя по колесу на 12 и 18 часов поочередно или просто прокручивая колесо, затягиваем гайку ступицы. Регулируем затяжку гайки ступицы.

Регулировка ступичного подшипника НИВА Шевроле

1. После сборки узла, затягиваем контргайку моментом 19,5 Н.*М (или 1,95 кгс.м), проворачивая в стороны саму ступицу.

2. Ослабляем обратно, и затягиваем уже моментом 6,8 Н*М (или 0,68 кгс.м).

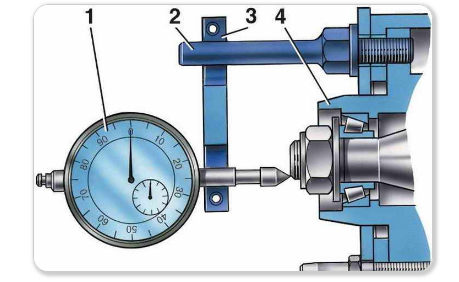

3. Проверяем зазор согласно схеме, пределы от 0,02 до 0,08 мм.

4. Стопорим контргайку, загибая края.

Про необслуживаемые подшипники

Хороший способ усилить подвеску - это поставить нерегулируемые двухрядные ступичные роликоподшипники на Ниву вместо штатных. Но есть один нюанс - такие изделия имеют другой наружный диаметр, для решения этой проблемы есть 2 пути: расточить "родные" кулаки или купить и поставить готовый комплект. подойдет подшипник фирмы SKF с маркировкой IVEKO BTH-1024 C.
