Замена гидрокомпенсаторов на Нива Шевроле

Содержание:

Переход с регулировочных болтов на гидрокомпенсаторы (ГК) позволил отказаться от регулировки тепловых зазоров каждые 10 тысяч километров. Принцип работы гидрокомпенсаторов, а также их диагностика описаны в статье Почему стучат гидрокомпенсаторы на горячую и на холодную. В этой статье мы расскажем о том, как менять гидрокомпенсаторы на Ниве Шевроле своими руками. Такая замена необходима, если проблема не в масляной системе или несоответствующем мотору масле, а в неисправности этих деталей. Гидрокомпенсаторы Нива Шевроле нередко приносят хлопот владельцам машин – клапана стучат, двигатель начинает работать с перебоями.

Почему стучат клапана Chevrolet Niva?

На обычных «Классических» моторах ВАЗ в газораспределительном механизме устанавливаются рокера, а зазоры в клапанах регулируются винтами. На моторах ВАЗ-2123 вместо винтов ставятся гидравлические компенсаторы – они выполнены в форме тех же самых регулировочных винтов, но лишние зазоры в гидравлическом устройстве убираются за счет плунжерной пары, работающей под давлением масла. Гидрокомпенсатор на «Шевинивском» движке устроен очень просто, и состоит из четырех частей:

• самого корпуса;

• возвратной пружины;

• нижней и верхней части плунжерной пары (обратного клапана с поршеньком и самого плунжера).

Стучать клапана в ГРМ Chevrolet Niva могут по нескольким причинам:

• имеется недостаточное давление масла в системе;

• моторное масло в двигателе грязное, засорились масляные каналы;

• в системе смазки недостаточный уровень масла;

• изношено посадочное место под компенсатор;

• сами детали низкого качества, поэтому требуют замены.

Часто гидрокомпенсаторы (ГК) Шеви Нива стучат только на холодную, и через 30-40 секунд стук пропадает. Причина такого явления – подача давления масла на «гидрики» с небольшим опозданием, чтобы избавиться от этой неприятности, можно попробовать заменить масло и масляный фильтр. Когда клапана стучат «на горячую» – это уже хуже, нужно снимать распредвал с ГК, прочищать каналы. Если промывка не помогает, необходима замена гидравлических компенсаторов.

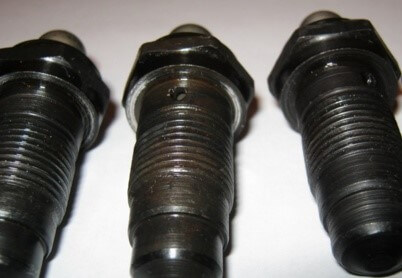

Гидрокомпенсатор Нивы Шевроле

Клапанный стук может быть разным, и не всегда он возникает по вине именно «гидриков», причиной его возникновения могут стать:

• изношенные кулачки распредвала;

• сработанные поверхности рокеров;

• износ торца стержня самого клапана.

Но нередко бывает и наоборот – из-за гидрокомпенсаторов происходит интенсивный износ рокеров и распределительного вала.

Ездить с клапанным стуком не рекомендуется:

• выходят из строя детали газораспределительного механизма;

• из-за больших зазоров в клапанах падает мощность двигателя и увеличивается расход топлива;

• слушать такой стук неприятно.

Все необходимое для замены

Для работы вам потребуются следующие инструменты и материалы:

• плоская и крестовая отвертки;

• ключ-трещетка с удлинителем и набором насадок;

• торцовый ключ (трубка) на 10 и 12;

• мягкая проволока, провод или пластиковые хомуты;

• динамометрический ключ;

• прокладка клапанной крышки;

• чистая тряпка.

Как поменять гидрокомпенсаторы на Chevrolet Niva видео

Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом.

1. Снимите пластиковый кожух над двигателем (есть не на всех моделях).

2. С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок.

3. Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ).

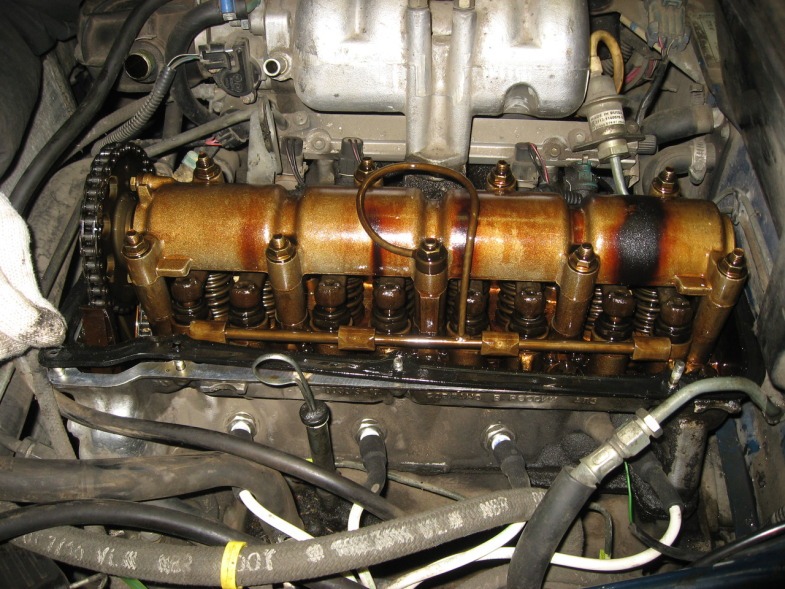

4. Открутите болты клапанной крышки и снимите ее.

5. Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки. Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов.

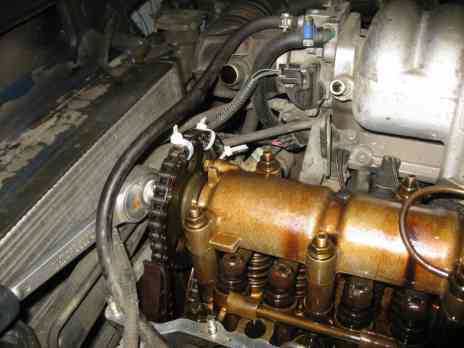

6. Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.

7. Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку.

8. Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи.

9. Осторожно снимите звездочку с распредвала.

10. Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.

11. Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.

12. Снимите все рокера, не потеряйте удерживающие их пружины.

13. Выкрутите гидрокомпенсаторы.

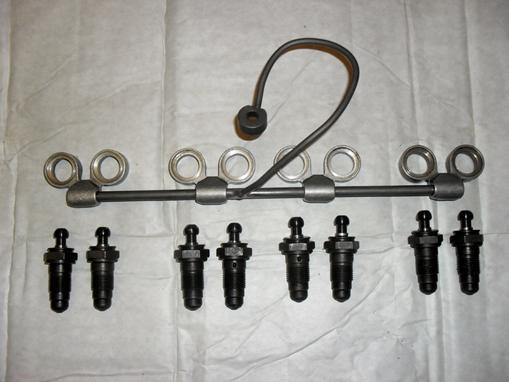

14. Снимите масляную рампу. Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки.

15. Чистой тряпочкой удалите грязь из колодцев ГК. Не забудьте протереть масляную рампу.

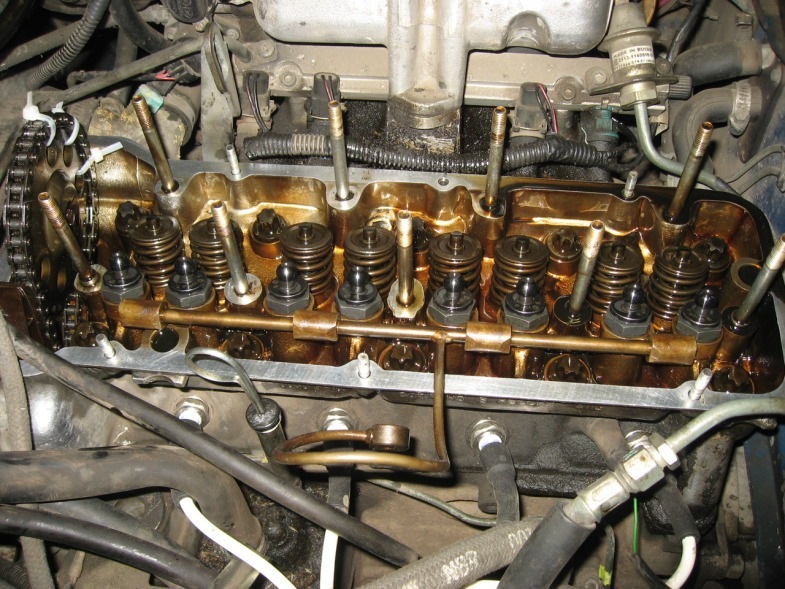

16. Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).

17. Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м).

18. Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м).

19. Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м).

20. Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м).

21. Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м).

22. Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.

23. Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости.

24. Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух.

25. Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.

Что лучше - гидрокомпенсаторы или регулировочные болты?

Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге. В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием (затяжка 2-2,2 кгс). Но если детали уже находятся в неработоспособном состоянии, возникает вопрос – чем заменить неисправные «гидрики».

Самыми надежными на автомобильном рынке считаются ГК немецкой компании INA, также для автомобиля Шеви Нива гидрокомпенсаторы производит АвтоВАЗ, причем, ГК бывают старого и нового образца, они различаются по головкам блока цилиндров (ГБЦ стали другими у машин выпуска после 2008 года).

Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево – цена одного ГК АвтоВАЗ находится в пределах приблизительно 330-400 рублей, в тоже время регулировочный болт стоит всего лишь 30-50 рублей. Если водитель соглашается на регулировку клапанов через каждые 10 тыс. км, то лучше установить болты – меньше проблем, и дешевле получается ремонт.

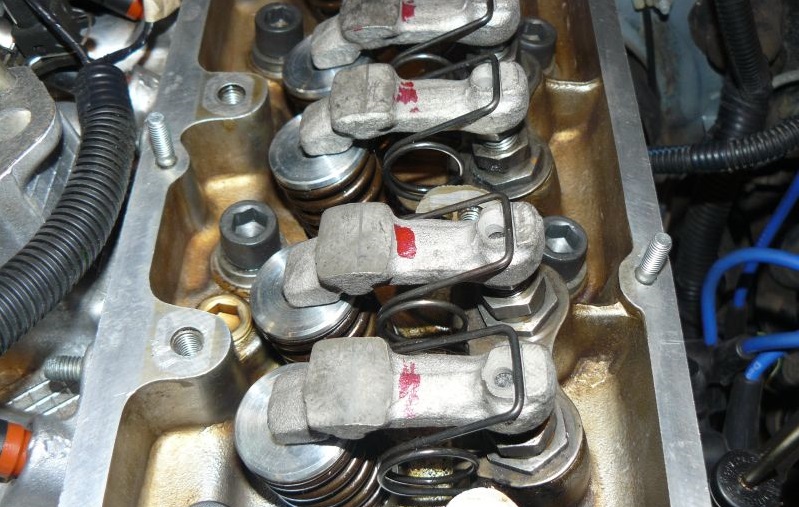

Регулировочные болты вместо гидрокомпенсаторов на Ниве Шевроле
