Замена прокладки ГБЦ ВАЗ 2114 8 клапанов

Содержание:

На стыке блока цилиндров с головкой может проступать охлаждающая жидкость или моторное масло. Причиной этого может быть прогоревшая прокладка. В статье дана подробная инструкция для ВАЗ 2114 8 клапанов, двигатель 2111, 21114, 11183: замена прокладки ГБЦ своими руками, а также размещено видео, в котором показан процесс замены.

Когда нужно менять прокладку головки блока цилиндров

Менять прокладку ГБЦ на ВАЗ 2114 необходимо при каждом демонтаже независимо от причин его вызвавшего. Она является одноразовой, поэтому ее нельзя использовать повторно, это может привести к поломке двигателя.

Прокладка должна отвечать следующим требованиям:

✔ обладать упругой деформацией;
✔ быть водо- и маслонепроницаемой;
✔ устойчивой к воздействию раскаленных газов;
✔ устойчивой к химическим воздействиям;
✔ сохранять свои свойства длительное время.

Если прокладка прогорела, то она не может выполнять своих функций и ее следует поменять.

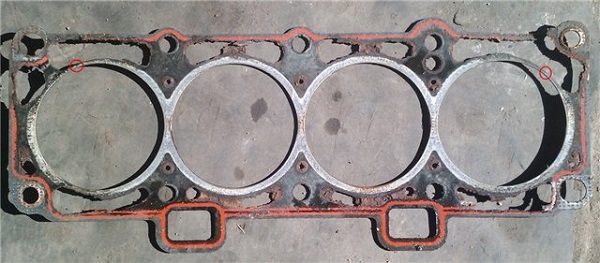

Прогоревшая прокладка головки блока цилиндров

Существует несколько признаков, по которым можно определить необходимость замены:

• Запах выхлопного газа или тосола в бензине.
• Замасливание тосола.
• Большое количество эмульсии на крышке с заливной горловины масла в двигатель.
• Повышенный уровень масла в поддоне.
• Много белого пара, выходящего из глушителя.

Процесс замены прокладки ГБЦ (для 8 клапанного двигателя ВАЗ)

Процедуру лучше проводить на эстакаде и или смотровой яме. Для работы следует приготовить:

• динамометрический ключ;
• гаечные ключи;
• торцовые головки, в том числе «Torx»;
• отвертку;
• новую прокладку;
• емкость для слива охлаждающей жидкости (ОЖ);
• чистые тряпки.

Процедура замены прокладки ГБЦ на ВАЗ 2114 своими руками состоит из следующих шагов:

1. Сначала необходимо обесточить автомобиль. Для этого отсоединяется минусовая клемма от аккумулятора.

2. Далее следует зафиксировать поршень первого цилиндра в положение ВМТ.

3. Затем сливаем ОЖ в приготовленную тару.

4. После этого нужно стравить давление в топливной системе, если автомобиль был недавно в поездке.

5. На следующем шаге приемную трубу выхлопной системы необходимо отсоединить от выпускного коллектора.

6. Демонтируем крышку ГБЦ. Вместе с ней можно отсоединить ресивер и дроссельный узел, а также впускной и выпускной коллекторы.

7. Ослабив хомут, удерживающий воздухоподводящий патрубок на дроссельном узле, снимаем его с узла вместе со шлангом забора воздуха и корпусом воздухофильтра.

8. На левом торце головки ВАЗ 2114 находятся «массовые провода», которые нужно отсоединить и снять топливную рамку с элементами топливной системы.

9. Открутив крепежные винты, которыми крепится передняя крышка, снимаем ее и ремень ГРМ. Обязательно следует зафиксировать коленвал и распредвал от прокручивания.

10. Далее следует извлечь натяжной ролик и дистанционную шайбу.

11. Открутив крепежный болт снимаем зубчатый шкив распредвала.

12. На следующем этапе снимаем заднюю крышку: сначала откручиваем гайку, удерживающую крышку, а потом остальные крепежные болты.

13. Используя крестовую отвертку, откручиваем винты, ослабляя хомуты и последовательно отсоединяя все шланги от выпускного патрубка головки блока цилиндров ВАЗ 2114: подводящий патрубок радиатора, термостат со шлангом, а также подводящие шланги дроссельного узла и отопления.

Крестовой отверткой ослабляем хомуты

14. Открутив крепежные гайки нужно отсоединить от топливных трубок шланги слива и подачи топлива.

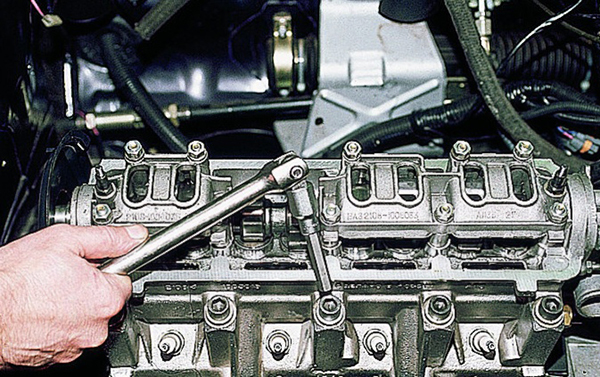

15. Далее, с помощью шестигранника нужно открутить 10 болтов крепления. Желательно их проворачивать последовательно на половину оборота по определенной схеме. Благодаря этому снимается напряжение и исключается деформация крышки. Затем следует вытащить винты вместе с шайбами.

Откручиваем шестигранником 10 болтов

16. На следующем этапе демонтируется ГБЦ вместе с прокладкой.

17. Далее, обязательно нужно очистить соприкасающиеся поверхности от загрязнений и металлической стружки. Кроме того, следует проверить, чтобы в резьбовых отверстиях крепежных болтов головки отсутствовало масло.

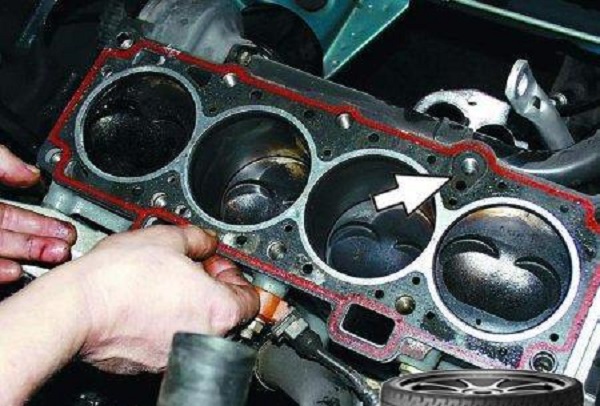

18. Устанавливаем новую прокладку с учетом 2-х центрирующих втулок так, чтобы отверстие, имеющее медную окантовку, предназначенное для прохождения масла, находилось между третьим и четвертым цилиндрами.

Устанавливаем новую прокладку с учетом направляющих

19. Прежде чем устанавливать ГБЦ необходимо проверить, чтобы на 1-м цилиндре были закрыты оба клапана.

20. Далее, винты вставляем в отверстия и закручиваем в четыре этапа соответственно указанной ниже схеме.

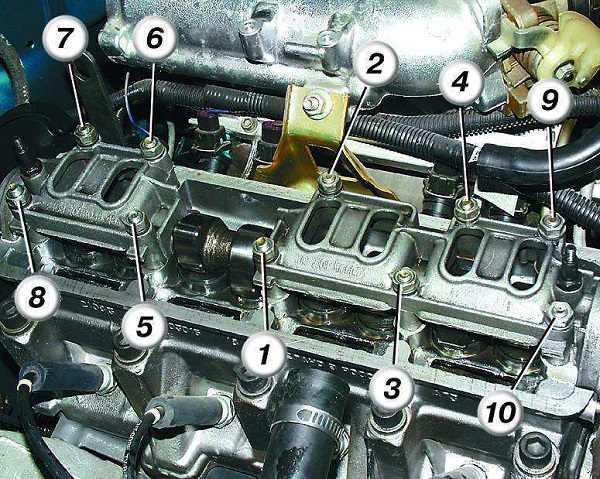

Схема закручивания болтов крепления головки ГБЦ ВАЗ 2114 8 клапанов

На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.

21. Установив на место головки блока цилиндров, следует присоединить в обратной последовательности все шланги и подключить провода и разъемы датчиков. Устанавливая шкив распредвала, следует проследить, чтобы выступающая часть ступицы была обращена к двигателю.

22. Далее, необходимо проверить и отрегулировать при необходимости зазоры в приводе клапанов. После установки ремня ГРМ поверить его натяжку.

Заключение
Таким образом, заменить прокладку ГБЦ на ВАЗ 2114 своими руками не сложно, если правильно соблюдать последовательность выполнения операций и следовать рекомендациям. Для наглядности прилагается соответствующее видео. Для того чтобы замена была выполнена качественно, должны быть соблюдены следующие правила:

• участки блока, где необходима герметизация должны быть обезжирены, убраны все остатки предыдущей прокладки;

• резьбовые отверстия должны быть очищены от загрязнений и масла;

• соприкасающиеся поверхности в местах герметизации не должны иметь неровностей, если есть небольшие дефекты, они удаляются с помощью оселка.

• при наличии значительных дефектов на поверхности головки блока цилиндров ее следует отшлифовать;

• при установке прокладку необходимо тщательно отцентрировать согласно направляющих элементов, иначе она не обеспечит исправную работу двигателя в течение длительного периода;

• меняя прокладку, лучше заменить все болты на блоке;

• под болты следует установить подкладные шайбы.

Устанавливая ГБЦ на ВАЗ 2114, следует проявлять особую осторожность недопустимо появление царапин на прокладке и соприкасающихся поверхностях.

Замена прокладки ГБЦ на ВАЗ 2114 - видео

Видео «Замена прокладки ГБЦ на ВАЗ 2114»
