Гранта / Калина / Приора замена ремня ГРМ 16 кл

Содержание:
На автомобиле Лада Гранта, Лада Калина и Лада Приора проверку состояния ремня привода газораспределительного механизма (ГРМ) 16-клапанного двигателя проводим согласно регламенту технического обслуживания на холодном двигателе (15–35 °C) — через каждые 15 тыс. км пробега. Работа по замене ремня ГРМ в пределах пробега, определяемого регламентом, не предусмотрена, но если при осмотре будут обнаружены дефекты, то проделать операцию можно воспользовавшись нашей пошаговой инструкцией.





Проверка состояния и регулировка натяжения ремня привода ГРМ

Проверку состояния и регулировку натяжения ремня привода ГРМ проводим на холодном двигателе (15–35 °С). Для осмотра ремня следует демонтировать верхнюю крышку привода. При этом для удобства лучше снять бачок омывателя стекла.

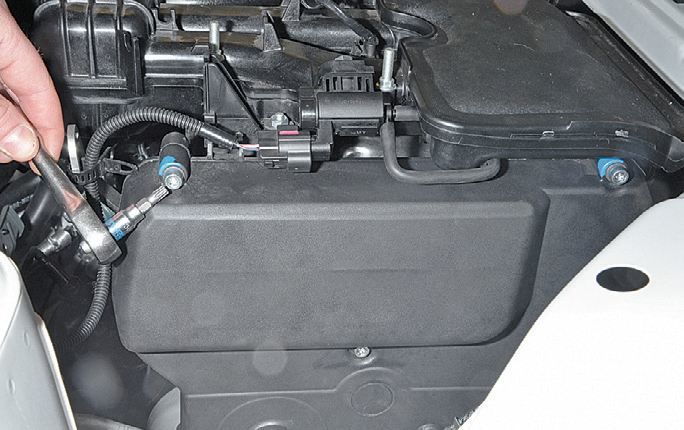

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

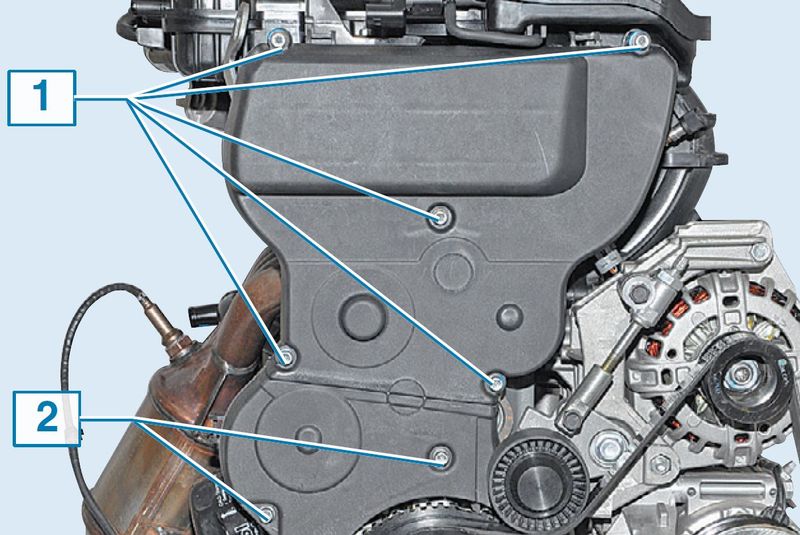

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

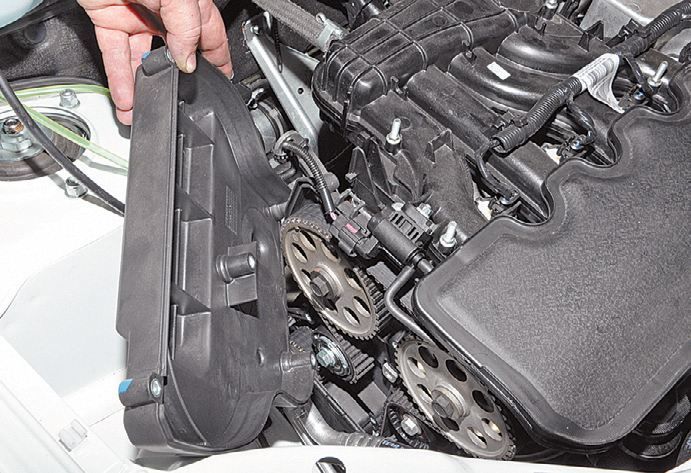

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.





На автомобиле с механической коробкой передач включаем пятую передачу, перекатываем автомобиль (либо вывешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Осматриваем ремень привода ГРМ. На автомобиле с автоматической коробкой передач для осмотра ремня снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений резины от тканевого каркаса. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов или значительном несовпадении элементов контроля натяжения ремня (см. ниже) ремень необходимо заменить. Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

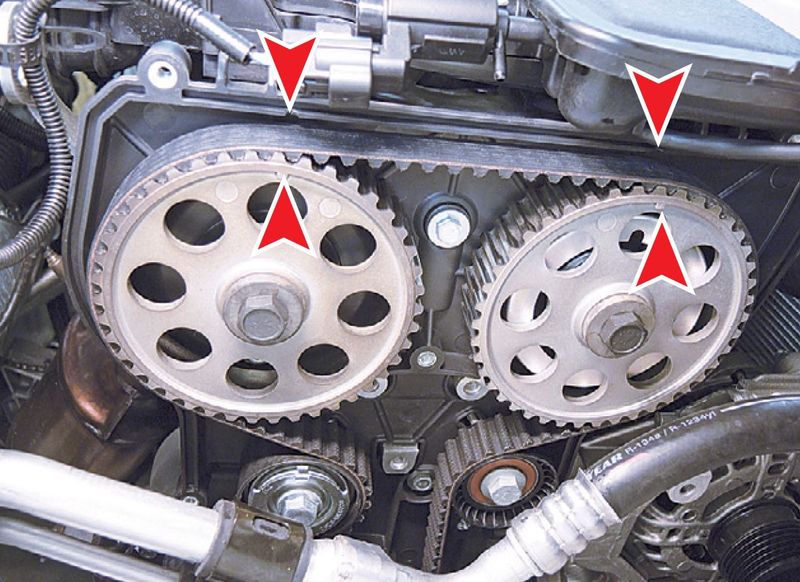

Проверяем натяжение ремня. Для этого проворачиваем коленчатый вал по часовой стрелке до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ.

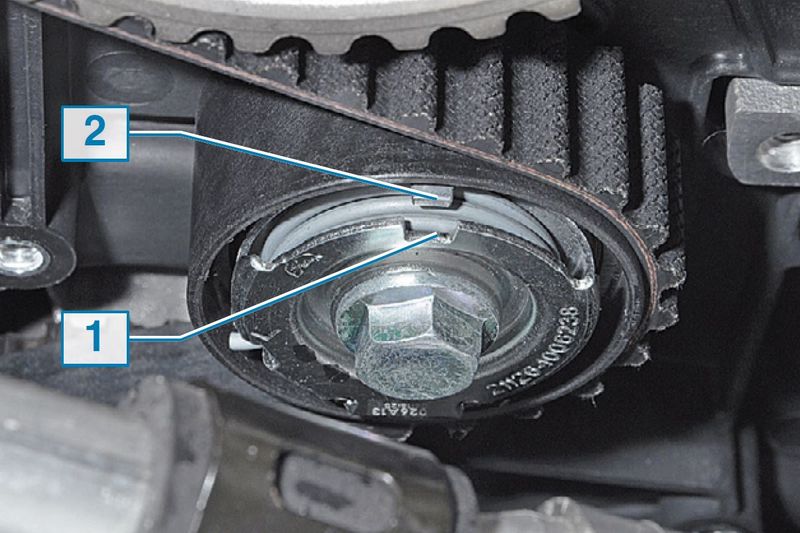

При нормальном натяжении ремня и с условием совпадения меток на шкивах вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

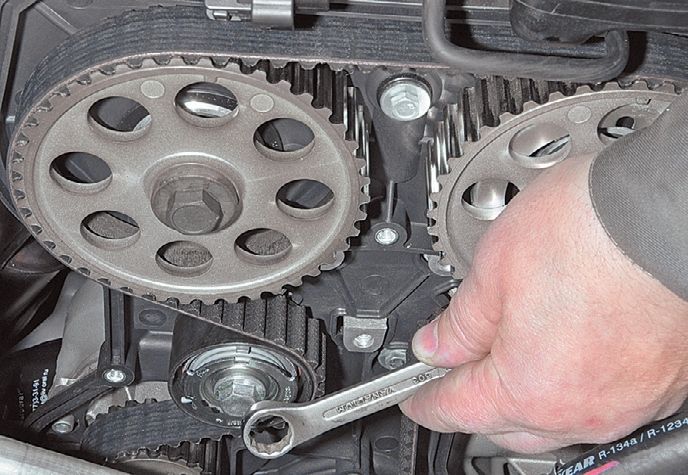

При нормальном состоянии ремня, но незначительном несовпадении выреза с выступом на натяжном ролике (не более чем на половину ширины выступа) необходимо отрегулировать натяжение ремня. Для этого накидным ключом «на 15» ослабляем болт крепления натяжного ролика.

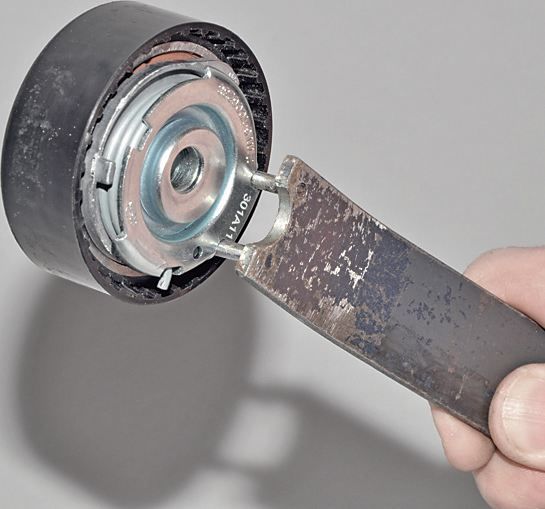

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке. Для этого вставляем в пазы наружного диска ролика специальный ключ в виде двух стержней O4 мм, закрепленных к основанию ключа (расстояние между стержнями 18 мм). Данный ключ используется для регулировки ременного механизма привода ГРМ всех переднеприводных автомобилей ВАЗ. Вставляем ключ в пазы ролика (для наглядности показано на снятом ролике).

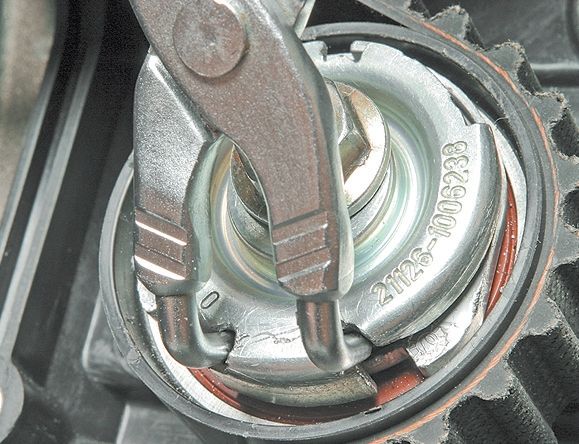

Для поворота натяжного ролика можно также воспользоваться щипцами для снятия стопорных колец.

Натягиваем ремень до момента совпадения выреза наружного диска с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика моментом 34–41 Н·м.

Внимание! Чрезмерное натяжение ремня снижает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршней с клапанами и дорогостоящему ремонту двигателя.



Проворачиваем коленчатый вал на два оборота до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ и проверяем, чтобы вырез наружного диска натяжного ролика совпадал с прямоугольным выступом его внутренней втулки. При необходимости повторяем регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несовпадении положения выреза наружного диска натяжного ролика относительно прямоугольного выступа его внутренней втулки (более чем на половину ширины выступа) ремень следует заменить.

Процесс замены ремня ГРМ

Снимаем ремень привода вспомогательных агрегатов. Установленный под поддон картера двигателя регулируемый по высоте упор оставляем удерживать вес этой части силового агрегата.

Ключом Torx T-30 отворачиваем два винта крепления нижней крышки привода ГРМ (расположение винтов см. выше).

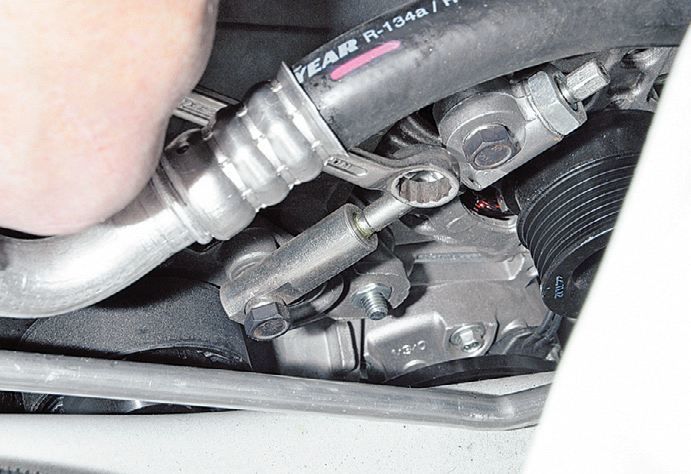

Накидным ключом «на 13» ослабляем один из болтов тяги натяжного устройства ремня привода вспомогательных агрегатов и полностью отворачиваем второй болт.

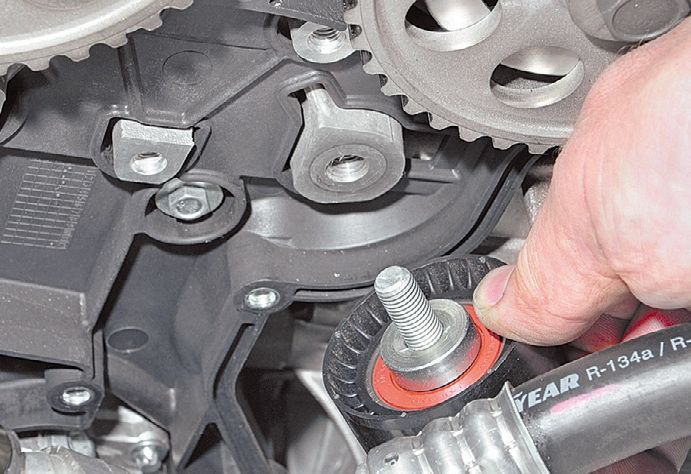

Приподняв натяжной ролик одной рукой, другой рукой снимаем нижнюю крышку привода ГРМ (для наглядности показано на снятом двигателе).

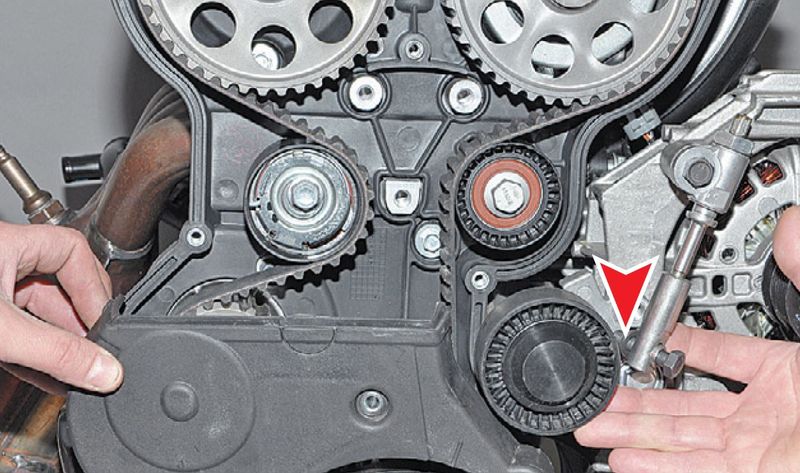

Внимание! С обратной стороны тяги натяжного устройства установлена дистанционная шайба (показана стрелкой). Не потеряйте ее!

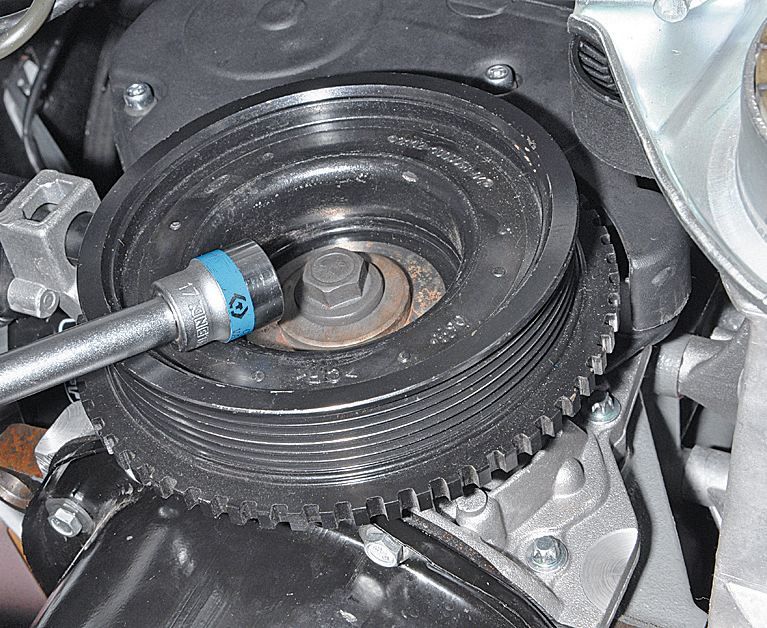

Головкой «на 17» отворачиваем болт крепления шкива привода вспомогательных агрегатов, при этом зафиксировать коленчатый вал от проворота на автомобиле с механической коробкой передач можно двумя способами — попросить помощника включить пятую передачу и нажать на педаль тормоза или зафиксировать маховик двигателя, сняв стартер.

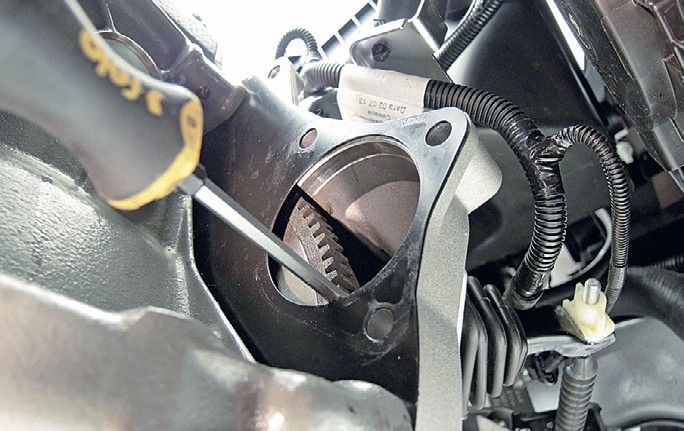

Помощник должен вставить отвертку между зубьями маховика (на фото положение отвертки соответствует заворачиванию болта крепления шкива).

Для автомобиля с автоматической коробкой передач возможен только второй вариант. Болт крепления шкива затянут большим моментом (105–110 Н·м), поэтому при отворачивании следует воспользоваться рычагом.

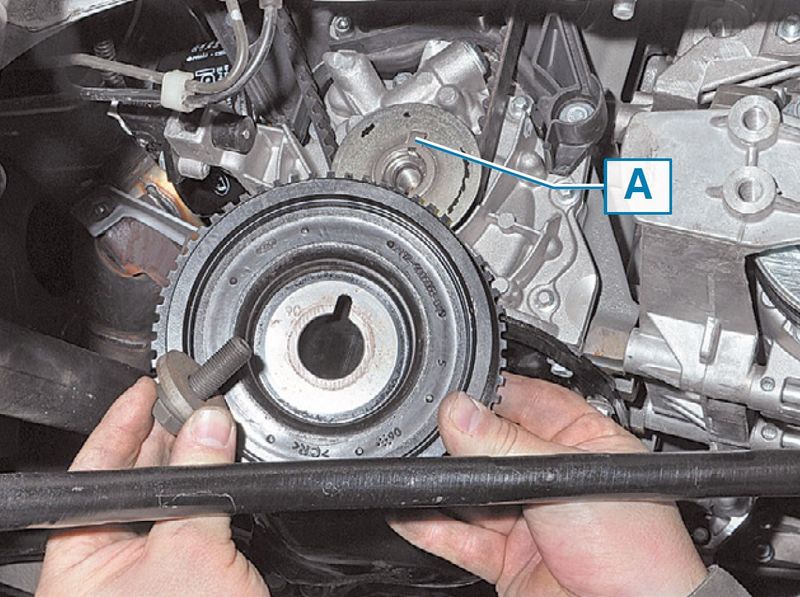

Снимаем болт с шайбой, шкив привода вспомогательных агрегатов и шайбу А.



Схема привода ГРМ: 1 — зубчатый шкив коленчатого вала; 2 — зона А; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — зона В; 6 — задняя крышка механизма привода ГРМ; 7 — зубчатый шкив выпускного распределительного вала; 8 — зона С; 9 — зубчатый ремень; 10 — зубчатый шкив впускного распределительного вала; 11 — направляющий ролик; 12 — тяга натяжного устройства ремня привода вспомогательных агрегатов.

Проверяем совпадение меток.

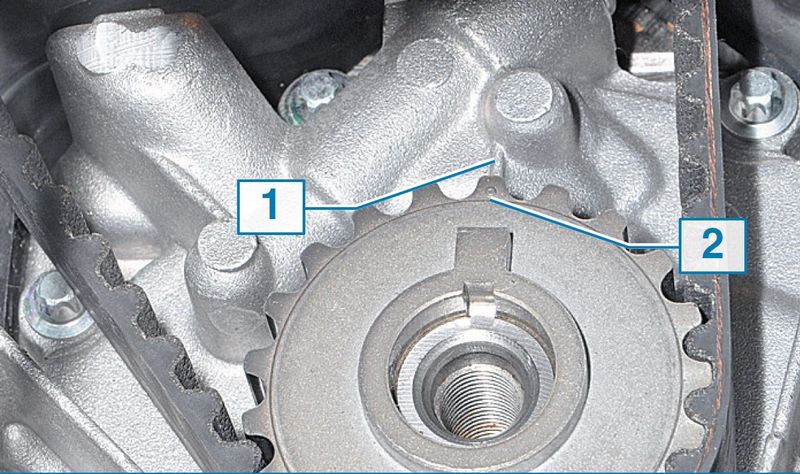

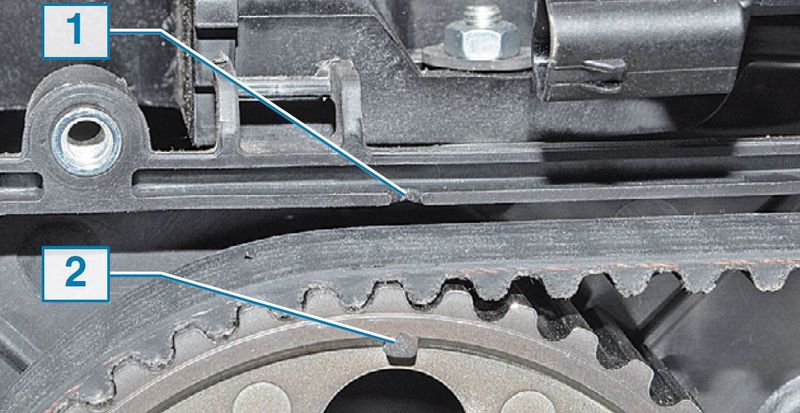

Зона А: выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

Зона В: вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 внутренней втулки ролика.

Зона С: установочный вырез 1 на задней крышке механизма привода ГРМ должен совпадать с меткой 2 на шкиве выпускного распределительного вала (для впускного распределительного вала имеются аналогичные вырез и метка, и они также должны совпадать).

Для удобства последующей сборки фиксируем шкивы распределительных валов.

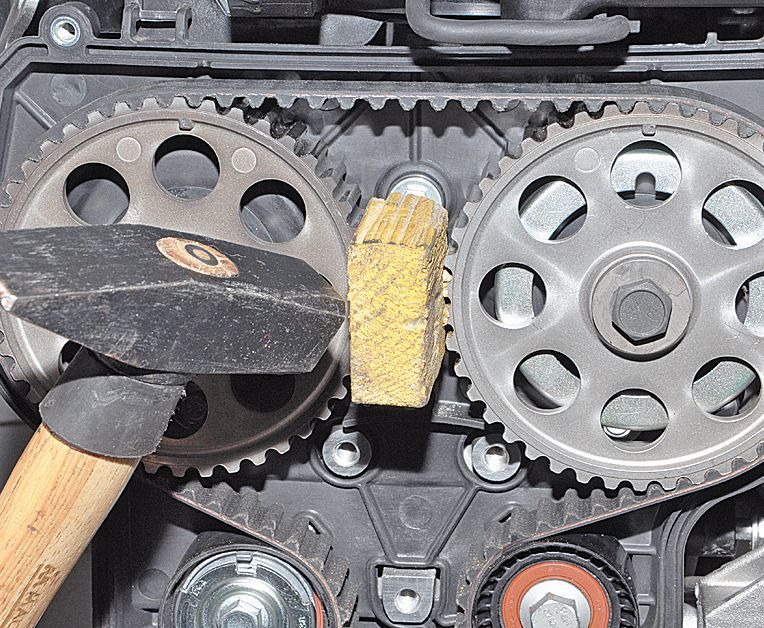

С небольшим натягом вбиваем между шкивами клин из мягкой древесины. При этом волокна древесины должны быть направлены вдоль зубьев.

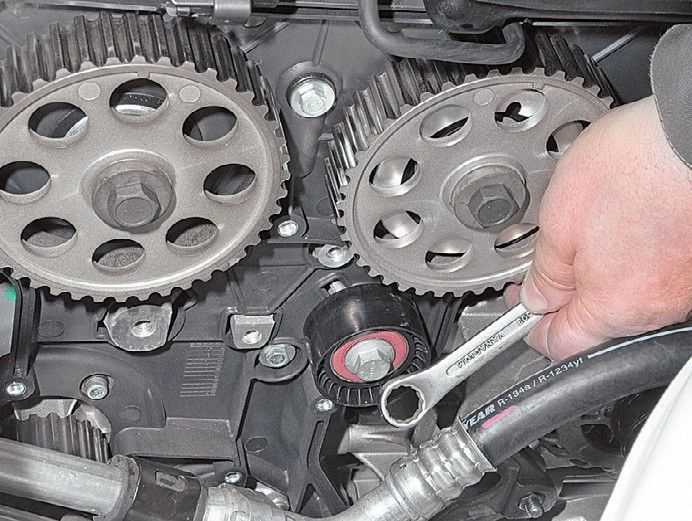

Накидным ключом «на 15» ослабляем болт крепления натяжного ролика сдвигаем с ролика ремень.

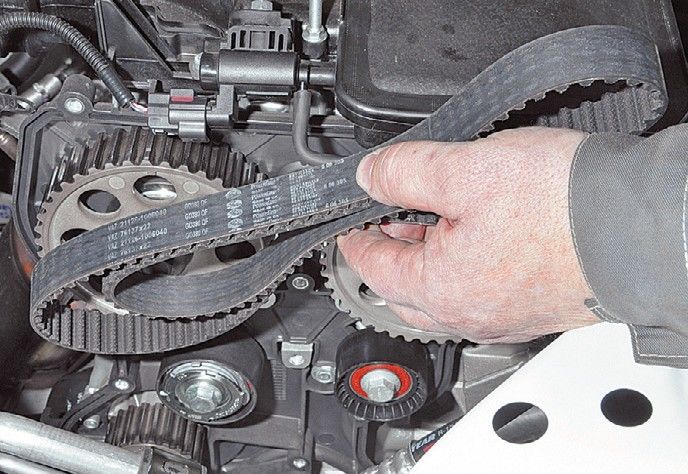

сняв ремень с остальных шкивов, вынимаем его

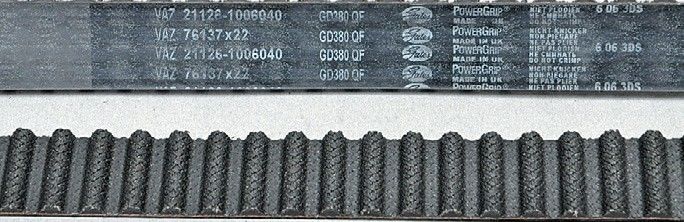

Маркировка ремня привода ГРМ: ширина 22 мм, число зубьев 137.

Отвернув болт натяжного ролика, снимаем его вместе с дистанционной шайбой.

Накидным ключом «на 15» отворачиваем болт крепления направляющего ролика

и снимаем направляющий ролик в сборе с дистанционной шайбой и болтом (конструкция неразборная).

Проверяем состояние подшипников обоих роликов. Ролики должны вращаться бесшумно, без люфта и заеданий. При малейшем подозрении на неисправность или большом пробеге без замены роликов их лучше обновить принудительно. Также проверяем состояние насоса охлаждающей жидкости двигателя: на нем не должно быть следов подтека охлаждающей жидкости, а вал должен вращаться бесшумно, без люфта и заеданий. В противном случае меняем дефектный узел.

Устанавливаем ролики в обратной последовательности, причем болт крепления натяжного ролика окончательно не затягиваем. Устанавливаем ремень привода ГРМ в обратной последовательности, убедившись в том, что метки на зубчатых шкивах распределительных валов совпадают с вырезами на задней крышке привода ГРМ (см. выше), а также в том, что метка на зубчатом шкиве коленчатого вала совпадает с ребром на крышке масляного насоса. Регулируем натяжение ремня, как было описано выше. Сборку проводим в обратной последовательности. Моменты затяжки болтов крепления натяжного и направляющего роликов 34–41 Н·м, а шкива привода вспомогательных агрегатов — 105–110 Н·м.
