В данной статье мы рассмотрим устройство и принцип работы коробки переключении передач тракторов «Кировец» К-700 и К-701, т.к. их строение полностью идентично. Также приведем основные моменты в регулировке, обслуживании и ремонта данного механизма.
Как работает КПП К-700, 701
Коробка передач трактора К-701 — четырехдиапазонная, с шестернями постоянного зацепления, с механическим переключением диапазонов при остановленном тракторе и гидравлическим переключением передач в пределах каждого диапазона без остановки трактора.
Коробка передач К-701 обеспечивает 16 скоростей движения вперед и 8 скоростей заднего хода.
Картер коробки передач опирается через амортизаторы на четыре кронштейна передней полурамы трактора и состоит из верхней и нижней половин — проставки и поддона. На картере смонтированы педаль и рычаги управления.
Схема КПП К-701 И К-700
Схематический разрез коробки передач (по валам) показан на схеме ниже. В коробке передач четыре основных вала. Первичный (ведущий) вал 39 приводится во вращение фланцем 40 передней карданной передачи. Ниже расположены промежуточный 36 и грузовой 31 валы. В нижнем приливе установлен раздаточный 24 с фланцем 25 привода переднего ведущего моста и 18 заднего ведущего моста.
1- вал привода масляного насоса; 2 — шестерня привода насоса; 3 — муфта переключения привода насоса; 4, 7, 8 и 10 — шестерни с ведомыми барабанами IV, III, II и I передач; 5 и 6 — ведущая и ведомая шестерни привода насоса; 9 — конические шестерни привода насоса; 11 — фланец карданного привода соединительной муфты ВОМ; 12, 13, 34 и 37 — ведомые шестерни I, II, III и IV передач; 14 и 35 — шестерни промежуточного вала режима повышенных и пониженных рабочих и транспортных скоростей; 15 и 16 — шестерни грузового вала и пониженных рабочих и транспортных скоростей; 17— фланец карданного привода заднего, моста; 18— вал привода заднего моста; 19 — зубчатая передвижная муфта отключения заднего моста; 20 и 23 — шестерни раздаточного пониженных и повышенных рабочих и транспортных скоростей; 21— зубчатая передвижная муфта включения пониженных и повышенных скоростей; 22 — шестерня раздаточного; 24 — раздаточный; 25 — фланец карданного привода переднего моста; 26 и 28 — шестерни грузового вала; 27 — зубчатая передвижная муфта изменения режимов скоростей; 29 — зубчатая муфта включения режимов задних скоростей; 30 — шестерня заднего хода грузового; 31 — грузовой; 32 — промежуточная шестерня заднего хода; 33 — ось шестерни; 36 — промежуточный; 38 — шестерня заднего хода промежуточного вала; 39 — первичный (ведущий); 40 — фланец карданного вала коробки передач; 41 — винтовая шестерня привода тахоспидометра.
На цилиндрической поверхности ведущего (внутреннего) барабана имеются шлицы, по которым могут перемещаться пять стальных зубчатых фрикционных дисков 9. Они расположены между шестью зубчатыми дисками 10, скользящими по шлицам наружного (ведомого) барабана. На ступице ведущего барабана установлен нажимной диск 12, который под давлением масла сжимает пакет фрикционных писков.
Масло поступает в полости А крайних гидроподжимных муфт через маслопроводы 7, и в эти же полости средних муфт оно подается по каналам из средней опоры вала. Уплотнительные кольни 11 не дают маслу вытекать из полости А, но часть его проходит через дроссельные отверстия Б в полость В внутреннего барабана.
Отсюда через отверстия Г в барабане масло выбрасывается на диски фрикциона, а затем через отверстия Д наружного барабана сливается н корпус коробки передач. Когда муфта выключена, пружины 8 отжимают диск 12 от пакета фрикционных дисков, вытесняя масло из полости А обратно по тем же каналам.
На ведомых барабанах I и IV передач установлены тормоза- синхронизаторы. Давлением масла колодки тормозов прижимаются к барабанам и останавливают их вместе с прикрепленными к ним шестернями. Когда в полостях тормозов-синхронизаторов давления масла нет, их пружины отводят колодки тормозов от барабанов.
Шестерни 4, 7, 8 и 10 IV, III, II и I передач находятся в постоянном зацеплении с шестернями промежуточного вала. Шестерня 5, прикрепленная к ведущей части муфты 4, служит для привода вала масляному насосов. На левом конце вала 1 установлена винтовая шестерня ч1. Она с помощью гибкого вала (троса) вращает тахоспидометр.
Промежуточный 36 вращается в двух роликовых и одном шариковом подшипниках. На шлицевом валу зажаты распорными втулками семь шестерен: четыре (37, 34, 13 и 12) вращаются шестернями первичного вала, а шестерни 35 диапазона пониженных скоростей и 14 ряда повышенных скоростей находятся в постоянном зацеплении с шестернями 28 и 26 грузового вала.
Шестерня 38 промежуточного вала тоже передает вращение грузовому валу 31, но через промежуточную шестерню 32, а значит, в обратную сторону. Так получаются скорости заднего хода. Грузовой 31 установлен на двух шариковых и одном роликовом подшипниках. Шестерни 30, 28 и 26 с внутренними зубчатыми венцами свободно опираются на шариковые подшипники, а зубчатые муфты 29 и 27 могут скользить по шлицам вала.
Перемещая влево муфту 29, с грузовым валом соединяют шестерню 30 соединяют шестерни 28 или 26 режимов пониженных или повышенных рабочих и транспортных скоростей.На шлицах грузового вала между распорными втулками установлены шестерни 15 и 16. Они через шестерни 23 или 20 приводят во вращение раздаточный вал.
Раздаточный 24 через фланец, 25 постоянно вращает механизмы переднего ведущего моста. Он опирается на роликовый и шариковый подшипники. Между ними на шариковых подшипниках свободно вращаются шестерни 23 и 20 с боковыми зубчатыми венцами, а на шлицах вала установлена шестерня 22. Зубчатая муфта 21, сидящая на шестерне 22, может занимать два положения: левое, когда она соединяет с валом малую шестерню 23, и правое, когда соединяет с валом шестерню 20.
Механизм 18 привода заднего ведущего моста опирается спереди на игольчатый подшипник, установленный в расточке вала 24, а сзади — на шарикоподшипник, закрепленный во втулке. Но шлицам вала может скользить зубчатая муфта 19. Смещенная вправо, она отключает привод заднего ведущею моста, а установленная в левое положение, включает этот привод. Все малы удерживаются от осевого смещения в корпусе шарикоподшипниками, расположенными на концах валов.
Агрегат привода масляного насоса коробки передач расположен справа от первичного вала (на схеме — сверху) и вращается на двух шарикоподшипниках. Шестерни 2 и 6 с наружными на внутренними зубчатыми венцами установлены на валу на своих подшипниках. Между шестернями по шлицам вала скользит муфта 3. Установленная в правое положение, муфта соединяет с валом шестерню 6, и вращение на вал передается через шестерню 5 первичного вала от дизеля.
Занимая левое положение, муфта соединяет деталь 1 с шестерней 2, и тогда он вращается от колес трактора. 1 его положение муфту устанавливают при буксировке трактора для привода насоса коробки передач, а также насоса гидросистемы управления поворотом трактора. Проследим по схеме, через какие летали передается вращение от первичного вала на раздаточный механизм.

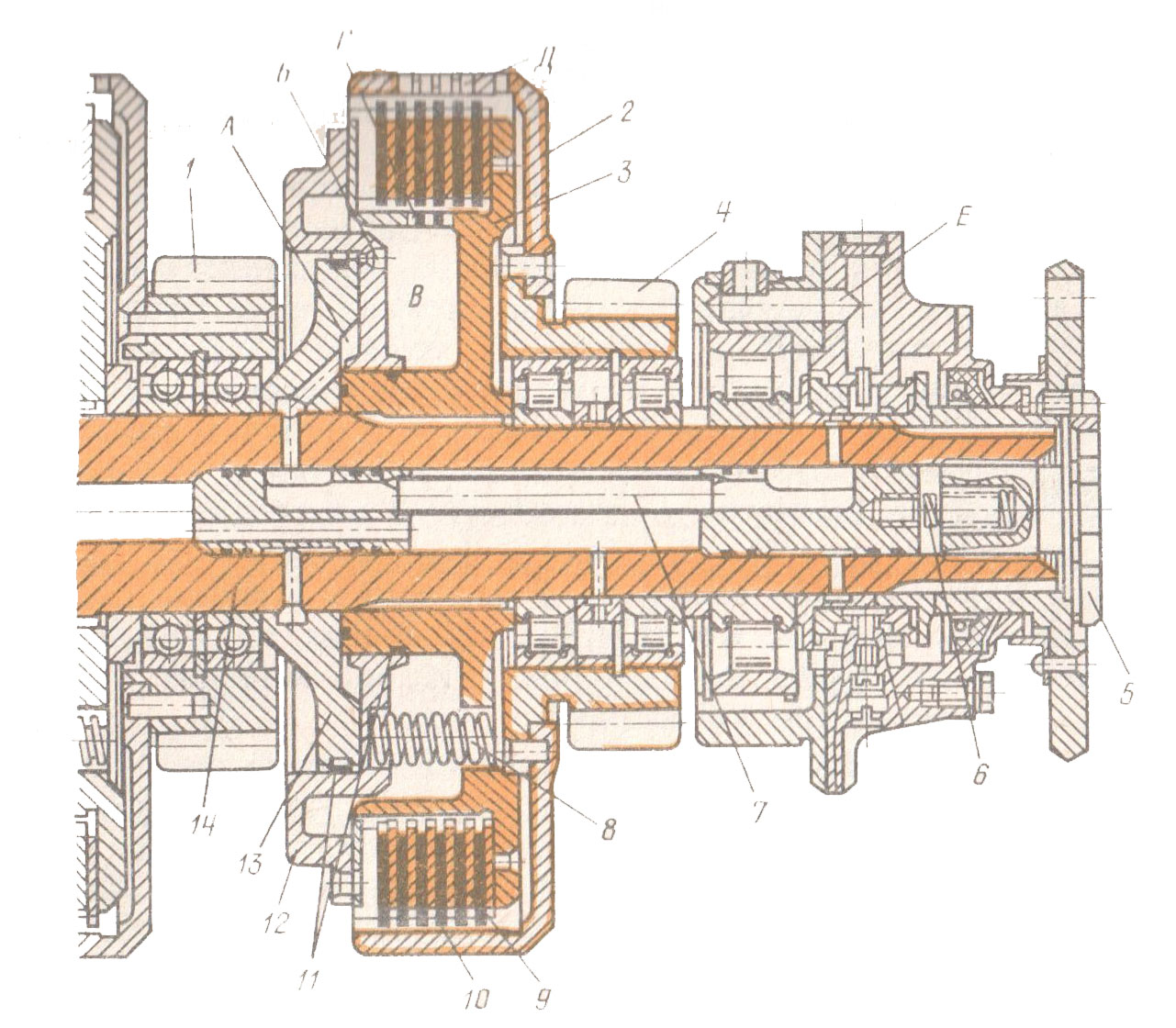

Схема гидроподжимной муфты К-701 И К-700
1 и 4 — ведущие шестерни II и I передач; 2 — ведомый барабан; 3 — ведущий барабан; 5 и 6 — гайка и пружина поджима маслопровода; 7 — маслопровод; 8 -пружина выключения муфты; 9 и 10 — ведущие и ведомые диски муфты; 11— уплотнительные кольца; 12— нажимной диск; 13 — средний диск; 14 — ведущий вал; А — полость гидроподжимной муфты; Б — дроссельное отверстие; В — полость внутреннего барабана; Г—отверстия в ведущем барабане; Д — отверстия в ведомом барабане; Е — канал подвода масла в маслопровод.
Первичный вал 39 — пустотелый, вращается на трех подшипниках: шариковом и двух роликовых. На валу смонтированы четыре гидроподжимные муфты. Их ведущие барабаны 3 (см. схему) неподвижно установлены на шлицах вала, а ведомые 2 присоединены шестерням, свободно вращающимся на двух роликовых (крайние муфты) или шариковых (средние муфты) подшипниках.
ДИАПАЗОН КОРОБКИ ПЕРЕДАЧ К-700 И 701Диапазон рабочих скоростей: первичный 39 — шестерни одной пары включенной передачи (4—37, 7—34, 8—13 или 10—12); промежуточный 36 — шестерни 35 и 28— грузовой —шестерни 16 и 20 — раздаточный 24.
Диапазон пониженных рабочих скоростей: первичный 39 — пара шестерен включенной передачи — 36 — шестерни 35 и 28; 31 — шестерни 15 и 23 — вал 24.
Диапазон транспортных скоростей: 39 — пара шестерен включенной передачи; 36— шестерни 14 и 26; 31 — шестерни 16 и 20 — вал 24.
Диапазон повышенных транспортных скоростей: вал 39 — пара шестерен включенной передачи —вал 36 — шестерни 14 и 26 — вал 31 — шестерни 15 и 23 — вал 24.
Задний ход: вал 39 — пара шестерен включенной передачи — вал 36— шестерни 38, 32 и 30 — вал 31 — шестерни 16 и 20 (повышенный диапазон) или 15 и 23 (пониженный диапазон) — вал 24.
Включают или выключают передачи на ходу трактора с помощью гидроподжимных муфт, передающих вращение с первичного на промежуточный через гидравлическую систему.
Коробка передач трактора К-701 — четырехдиапазонная, с шестернями постоянного зацепления, с механическим переключением диапазонов при остановленном тракторе и гидравлическим переключением передач в пределах каждого диапазона без остановки трактора. Коробка передач К-701 обеспечивает 16 скоростей движения вперед и 8 скоростей заднего хода. Картер коробки передач опирается через амортизаторы на четыре кронштейна передней полурамы трактора и состоит из верхней и нижней половин — проставки и поддона. На картере смонтированы педаль и рычаги управления.
1- вал привода масляного насоса; 2 — шестерня привода насоса; 3 — муфта переключения привода насоса; 4, 7, 8 и 10 — шестерни с ведомыми барабанами IV, III, II и I передач; 5 и 6 — ведущая и ведомая шестерни привода насоса; 9 — конические шестерни привода насоса; 11 — фланец карданного привода соединительной муфты ВОМ; 12, 13, 34 и 37 — ведомые шестерни I, II, III и IV передач; 14 и 35 — шестерни промежуточного вала режима повышенных и пониженных рабочих и транспортных скоростей; 15 и 16 — шестерни грузового вала и пониженных рабочих и транспортных скоростей; 17— фланец карданного привода заднего, моста; 18— вал привода заднего моста; 19 — зубчатая передвижная муфта отключения заднего моста; 20 и 23 — шестерни раздаточного пониженных и повышенных рабочих и транспортных скоростей; 21— зубчатая передвижная муфта включения пониженных и повышенных скоростей; 22 — шестерня раздаточного; 24 — раздаточный; 25 — фланец карданного привода переднего моста; 26 и 28 — шестерни грузового вала; 27 — зубчатая передвижная муфта изменения режимов скоростей; 29 — зубчатая муфта включения режимов задних скоростей; 30 — шестерня заднего хода грузового; 31 — грузовой; 32 — промежуточная шестерня заднего хода; 33 — ось шестерни; 36 — промежуточный; 38 — шестерня заднего хода промежуточного вала; 39 — первичный (ведущий); 40 — фланец карданного вала коробки передач; 41 — винтовая шестерня привода тахоспидометра. На цилиндрической поверхности ведущего (внутреннего) барабана имеются шлицы, по которым могут перемещаться пять стальных зубчатых фрикционных дисков 9. Они расположены между шестью зубчатыми дисками 10, скользящими по шлицам наружного (ведомого) барабана. На ступице ведущего барабана установлен нажимной диск 12, который под давлением масла сжимает пакет фрикционных писков. Масло поступает в полости А крайних гидроподжимных муфт через маслопроводы 7, и в эти же полости средних муфт оно подается по каналам из средней опоры вала. Уплотнительные кольни 11 не дают маслу вытекать из полости А, но часть его проходит через дроссельные отверстия Б в полость В внутреннего барабана. Отсюда через отверстия Г в барабане масло выбрасывается на диски фрикциона, а затем через отверстия Д наружного барабана сливается н корпус коробки передач. Когда муфта выключена, пружины 8 отжимают диск 12 от пакета фрикционных дисков, вытесняя масло из полости А обратно по тем же каналам. На ведомых барабанах I и IV передач установлены тормоза- синхронизаторы. Давлением масла колодки тормозов прижимаются к барабанам и останавливают их вместе с прикрепленными к ним шестернями. Когда в полостях тормозов-синхронизаторов давления масла нет, их пружины отводят колодки тормозов от барабанов. Шестерни 4, 7, 8 и 10 IV, III, II и I передач находятся в постоянном зацеплении с шестернями промежуточного вала. Шестерня 5, прикрепленная к ведущей части муфты 4, служит для привода вала масляному насосов. На левом конце вала 1 установлена винтовая шестерня ч1. Она с помощью гибкого вала (троса) вращает тахоспидометр. Промежуточный 36 вращается в двух роликовых и одном шариковом подшипниках. На шлицевом валу зажаты распорными втулками семь шестерен: четыре (37, 34, 13 и 12) вращаются шестернями первичного вала, а шестерни 35 диапазона пониженных скоростей и 14 ряда повышенных скоростей находятся в постоянном зацеплении с шестернями 28 и 26 грузового вала. Шестерня 38 промежуточного вала тоже передает вращение грузовому валу 31, но через промежуточную шестерню 32, а значит, в обратную сторону. Так получаются скорости заднего хода. Грузовой 31 установлен на двух шариковых и одном роликовом подшипниках. Шестерни 30, 28 и 26 с внутренними зубчатыми венцами свободно опираются на шариковые подшипники, а зубчатые муфты 29 и 27 могут скользить по шлицам вала. Перемещая влево муфту 29, с грузовым валом соединяют шестерню 30 соединяют шестерни 28 или 26 режимов пониженных или повышенных рабочих и транспортных скоростей.На шлицах грузового вала между распорными втулками установлены шестерни 15 и 16. Они через шестерни 23 или 20 приводят во вращение раздаточный вал. Раздаточный 24 через фланец, 25 постоянно вращает механизмы переднего ведущего моста. Он опирается на роликовый и шариковый подшипники. Между ними на шариковых подшипниках свободно вращаются шестерни 23 и 20 с боковыми зубчатыми венцами, а на шлицах вала установлена шестерня 22. Зубчатая муфта 21, сидящая на шестерне 22, может занимать два положения: левое, когда она соединяет с валом малую шестерню 23, и правое, когда соединяет с валом шестерню 20. Механизм 18 привода заднего ведущего моста опирается спереди на игольчатый подшипник, установленный в расточке вала 24, а сзади — на шарикоподшипник, закрепленный во втулке. Но шлицам вала может скользить зубчатая муфта 19. Смещенная вправо, она отключает привод заднего ведущею моста, а установленная в левое положение, включает этот привод. Все малы удерживаются от осевого смещения в корпусе шарикоподшипниками, расположенными на концах валов. Агрегат привода масляного насоса коробки передач расположен справа от первичного вала (на схеме — сверху) и вращается на двух шарикоподшипниках. Шестерни 2 и 6 с наружными на внутренними зубчатыми венцами установлены на валу на своих подшипниках. Между шестернями по шлицам вала скользит муфта 3. Установленная в правое положение, муфта соединяет с валом шестерню 6, и вращение на вал передается через шестерню 5 первичного вала от дизеля. Занимая левое положение, муфта соединяет деталь 1 с шестерней 2, и тогда он вращается от колес трактора. 1 его положение муфту устанавливают при буксировке трактора для привода насоса коробки передач, а также насоса гидросистемы управления поворотом трактора. Проследим по схеме, через какие летали передается вращение от первичного вала на раздаточный механизм.
1 и 4 — ведущие шестерни II и I передач; 2 — ведомый барабан; 3 — ведущий барабан; 5 и 6 — гайка и пружина поджима маслопровода; 7 — маслопровод; 8 -пружина выключения муфты; 9 и 10 — ведущие и ведомые диски муфты; 11— уплотнительные кольца; 12— нажимной диск; 13 — средний диск; 14 — ведущий вал; А — полость гидроподжимной муфты; Б — дроссельное отверстие; В — полость внутреннего барабана; Г—отверстия в ведущем барабане; Д — отверстия в ведомом барабане; Е — канал подвода масла в маслопровод. Первичный вал 39 — пустотелый, вращается на трех подшипниках: шариковом и двух роликовых. На валу смонтированы четыре гидроподжимные муфты. Их ведущие барабаны 3 (см. схему) неподвижно установлены на шлицах вала, а ведомые 2 присоединены шестерням, свободно вращающимся на двух роликовых (крайние муфты) или шариковых (средние муфты) подшипниках. ДИАПАЗОН КОРОБКИ ПЕРЕДАЧ К-700 И 701 Диапазон рабочих скоростей: первичный 39 — шестерни одной пары включенной передачи (4—37, 7—34, 8—13 или 10—12); промежуточный 36 — шестерни 35 и 28— грузовой —шестерни 16 и 20 — раздаточный 24. Диапазон пониженных рабочих скоростей: первичный 39 — пара шестерен включенной передачи — 36 — шестерни 35 и 28; 31 — шестерни 15 и 23 — вал 24. Диапазон транспортных скоростей: 39 — пара шестерен включенной передачи; 36— шестерни 14 и 26; 31 — шестерни 16 и 20 — вал 24. Диапазон повышенных транспортных скоростей: вал 39 — пара шестерен включенной передачи —вал 36 — шестерни 14 и 26 — вал 31 — шестерни 15 и 23 — вал 24. Задний ход: вал 39 — пара шестерен включенной передачи — вал 36— шестерни 38, 32 и 30 — вал 31 — шестерни 16 и 20 (повышенный диапазон) или 15 и 23 (пониженный диапазон) — вал 24. Включают или выключают передачи на ходу трактора с помощью гидроподжимных муфт, передающих вращение с первичного на промежуточный через гидравлическую систему.
