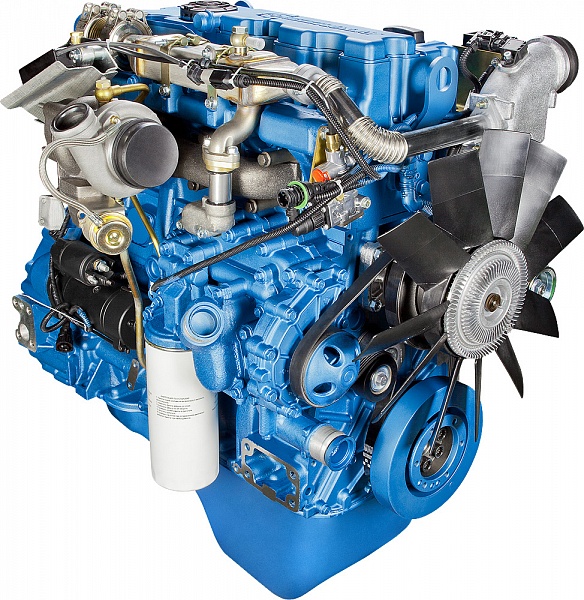

Дизельный двигатель ЯМЗ 534 — это современный четырехцилиндровый рядный агрегат с турбонадувом, выпускаемый Ярославским моторным заводом. Разработан он в тесной кооперации с компанией AVL (Австрия). По экологическим нормам двигатель полностью удовлетворяет требованиям стандарта ЕВРО-4. Когда-то ЯМЗ, начинался с одной площадки в Ярославле, а теперь их две. И еще одна — на нынешней окраине, за Волгой, как говорят местные. Там в 2013 году открыли новый завод по выпуску моторов ЯМЗ 530. Это самое современное производство турбодизелей не только в нашей стране, но и во всей Восточной Европе.
Премия «Лучшая инновация/технологический прорыв» была в 2010 году присуждена Институтом Адама Смита Ярославскому моторному заводу именно за осуществление проекта по разработке и внедрению в серийное производство качественно нового, современного семейства 4х и 6ти-цилиндровых дизельных двигателей «ЯМЗ-530». Одна из основных моделей данной серии – это L-образный четырёхцилиндровый турбированныймотор «ЯМЗ-534» Евро-4. Это самый первый серийный российский дизельный двигатель подобного класса. Кроме «четверок» ЯМЗ 534 и «шестерок» ЯМЗ 536 с осени 2015 года здесь выпускают дизели Mercedes-Benz OM 646 для автобусов Sprinter Classic, которые собирают на Горьковском автозаводе. На ЯМЗ полностью обрабатывают блок со сверловкой всех отверстий, расточкой и хонингованием. Обрабатывают и шлифуют коленвалы. Такое доверие немцев дорогого стоит.
Свое производство
На ГАЗе освоили литье сложнейших деталей ЯМЗ 534 — блока и головки. Литейка в Нижнем — самая современная. Механическую обработку в Ярославле наладили еще раньше, и поначалу отливки были импортные — с германского предприятия Fritz Winter. Это поставщик многих заводов, где производят автомобили BMW, Mercedes-Benz, Volvo и другие. Для серийного производства дизелей 530-го семейства был построен и запущен совершенно новый завод в составе ЯМЗ – ОАО «Автодизель». Это новое предприятие находится на нынешней окраине города, как говорят местные – «за Волгой», примерно в двадцати минутах езды от старого завода. Это самое современное производство дизельных двигателей не только в России, но и во всей Восточной Европе.Данная современная промышленная площадка обладает практически 90%-ным уровнем автоматизации производства, а всё производственное оборудование на нём – от ведущих мировых производителей. Кроме новых дизелей 530-й серии, здесь собирают также немецкие двигатели для микроавтобусов «Мерседес Спринтер». Среди поставщиков отдельных узлов и компонентов нового ярославского 4х-цилиндровика – такие маститые производственные компании с многолетней и безупречной репутацией, как«Bosch», «Z.F.», «FederalMogul», «BorgWarner», «MannHummel», «Behr», «Knorr/Bremse» и другие. Производство электронно-управляемых топливных форсунок, обеспечивающих повышенное давление распыла и многофазный впрыск (тремя порциями), налажено на Алтайском заводе прецизионных изделий, в городе Барнауле. В настоящее время в прайс-листе Ярославского моторного завода значатся девять модификаций «ЯМЗ-534», в мощностном диапазоне от 136 до 190 лошадиных сил. Выделяется в особом порядке газовый двигатель «ЯМЗ-534/CNG», ставший плодом сотрудничества с канадской производственной компанией «WestPort». Поршневая группа поставляется или из Костромы, с Мотордетали, где используют технологии и материалы фирмы Kolbenschmidt, или из Набережных Челнов, с завода Federal-Mogul. Заготовки коленвалов поставляет КАМАЗ. А на Ярославском заводе дизельной аппаратуры (ЯЗДА) освоили выпуск ТНВД модульной конструкции! Раньше вся топливная система была фирмы Bosch. Электронный блок управления — московской фирмы ИТЕЛМА. Турбокомпрессоры делает НПО «Турботехника» в подмосковном Протвине. С отечественной топливной аппаратурой не только добились уровня Евро-5, но и работают над соответствием нормам Евро-6. Российские компоненты позволяют создавать более мощные модификации дизелей. Если прежде у ЯМЗ-534 (4,43 л) предел мощности составлял 190 л.с., то теперь есть 210 сильный двигатель, которым планируют оснащать седельный тягач Газон Next и другие автомобили.
Ветеран на конвейере — семейство V6/V8: эти двигатели выпускаются 55 лет! Помнится, специалисты ЯМЗ говорили, что V-образные моторы не будут доводить даже до уровня Евро-4 и постепенно свернут производство. Среди причин называли бoльшую, чем у рядных «шестерок», массу и относительно невысокую литровую мощность. Но с начала 2013 года эти моторы выпускают в исполнении Евро-3, Евро-4, а теперь и Евро-5. И на каждую версию есть свой потребитель. На основе мотора V8 ЯМЗ-6585 (14,86 л, 420 л.с.) уже сделали 500-сильный вариант. А вот крутящий момент подрос незначительно — с 1766 до 2000 Н·м: слишком большой момент не нужен, иначе возникнут проблемы с трансмиссией. Прирост мощности получен благодаря иным фазам газораспределения и совместной настройке системы common rail и турбокомпрессора.«ЯМЗ-534» – это принципиально новая конструкция, с использованием самых актуальных и передовых решений, права на которую принадлежат «Группе ГАЗ» (в состав данного холдинга последние годы входит Ярославский моторный завод).Грузовой автомобиль Газон Next с двигателем ЯМЗ 53441-2 (150 л.с)Модификаций «ЯМЗ-534»
По своим возможностям, двигатели «ЯМЗ-534» являются весьма универсальными. Эти моторы эффективным образом выполняют функции силовых агрегатов на разнообразной технике массой до 12-ти тонн, вместе с грузом; либо на автопоездах с массой до 21-й тонны. Допускается использование данных двигателей на автомобилях с количеством колес от 4-х до 6ти, с ведущими двумя или же четырьмя колёсами. Изначально, дизельные двигатели «ЯМЗ-534», все их модификации и комплектации были предназначены для установки на грузовые автомобили «МАЗ», «Урал» (нового образца), «ГАЗ» и «ГАЗонNext»(на газовом топливе), а также на автобусы малой и средней вместимости марки «ПАЗ».Ключевые различия между отдельными модификациями заключаются, в первую очередь, в настройках ЭБУ – электронной системы подачи топлива, оптимизированной под конкретные задачи. Более предметно обзор конкретного применения модификаций данных моторов выглядит следующим образом: • «ЯМЗ-5340» – базовая модификация, используемая в качестве силового агрегата для грузовых машин, самосвалов, шасси, тягачей с колёсной формулой «4х2», «4х4», «6х2», «6х4», с полной массой до 12 тонн, автопоездов на их базе до 21 тонн – Минского автомобильного завода «МАЗ». Имеются также три дополнительные модификации: с подготовкой под установку компрессора кондиционера («ЯМЗ-5340/01»), с вентилятором («ЯМЗ-5340/02»), с вентилятором +подготовкой под установку компрессора кондиционера («ЯМЗ-5340/03»). • «ЯМЗ-53402» – разработан для грузовых автомобилей «Урал-432065» и прочие автомобили марки «Урал», в том числе и повышенной проходимости с колёсной формулой 4х4, с полной массой до 13-ти тонн, для автопоездов на их базе до 24-х тонн массой. Отдельная специальная модификация «ЯМЗ-53402-10» применяется в составе гусеничного снегоболотохода «ЗЗГТ». • «ЯМЗ-5341» – этот двигатель используется в качестве силового агрегата для следующей техники марки «МАЗ»: средне-тоннажных автомобилей, на шасси автомобильных с колёсной формулой «4х2» и полной массой до 6-ти тонн, для автопоездов на их базе до 10 тонн, и для автобусов. • «ЯМЗ-5341/10» – данный мотор используется в качестве силового агрегата для автобусов семейства «ПАЗ-320412», с полной массой до 11-ти тонн. Имеется также специальная модификация «ЯМЗ-5341/11», под установку компрессора кондиционера. • «ЯМЗ-5342» – применяется в качестве силового агрегата для автобусов моделей «ПАЗ-320402», «ПАЗ-4234», «ПАЗ-3237», с полной массой до 11 т. • «ЯМЗ-5344» – модификация для автобусов марки «ПАЗ-32053». • «ЯМЗ-5344-10» – вариант дизельного двигателя специально для средне-тоннажных грузовых автомобилей семейства «ГАЗ-3308» («Садко») и «ГАЗ-3309». • «ЯМЗ-53442» – специальная модификация, предназначенная для средне-тоннажных грузовых автомобилей повышенной проходимости семейства «ГАЗ-3308» и их шасси. • «ЯМЗ-534/CNG» – самая новая и «многообещающая» модификация, запущенная в производство лишь в конце 2015-го года. Работает на газе. Ей вначале будут комплектоваться новые версии ГАЗовских грузовиков, а в скорой перспективе – самый широкий спектр всевозможной техники разного назначения. Кроме того, с мая месяца 2014 года на заводе было запущено серийное производство форсированной модификации –«ЯМЗ-53472-10», с мощностью 215 лошадиных сил при 2600 оборотах в минуту, специально предназначенной для новых армейских бронированных автомобилей«ГАЗ-233036» (он же «СМП-2 «Тигр»).

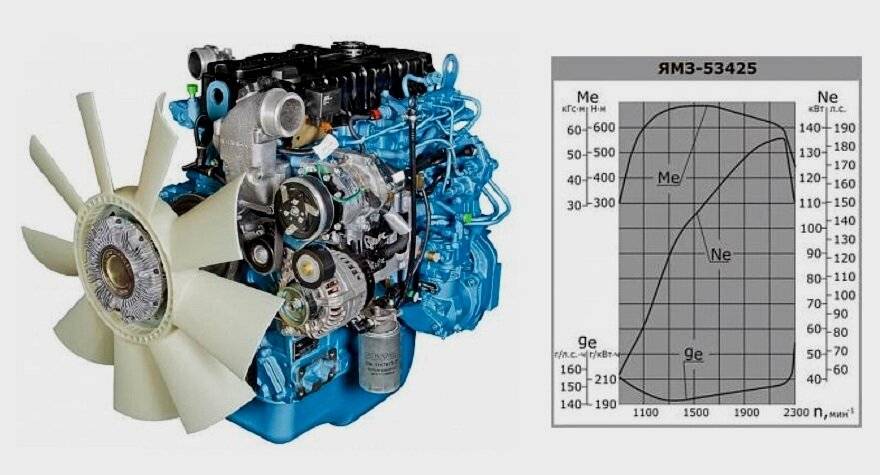

Технические характеристики двигателя «ЯМЗ-534»
Все указанные модификации новых четырёхцилиндровых дизелей максимально унифицированы между собой и закрывают диапазон мощности от 136-ти до 215-ти лошадиных сил. При этом показатель минимального удельного расхода топлива составляет, по данным производителя, 145 г/л.с.ч. И это число является весьма хорошим, по современным меркам показателем, соответствуя самым актуальным нормам топливной эффективности. Благодаря наличию инновационной аккумуляторной топливной системы непосредственного впрыска «CommonRail», снабжённой ЭБУ – электронным блоком управления, достигается точные параметры калибровки подачи топлива, для целого ряда разноплановых режимов работы. Это позволяет одновременно обеспечивать как снижение расхода горючего, так и повышение коэффициента полезного действия двигателя.

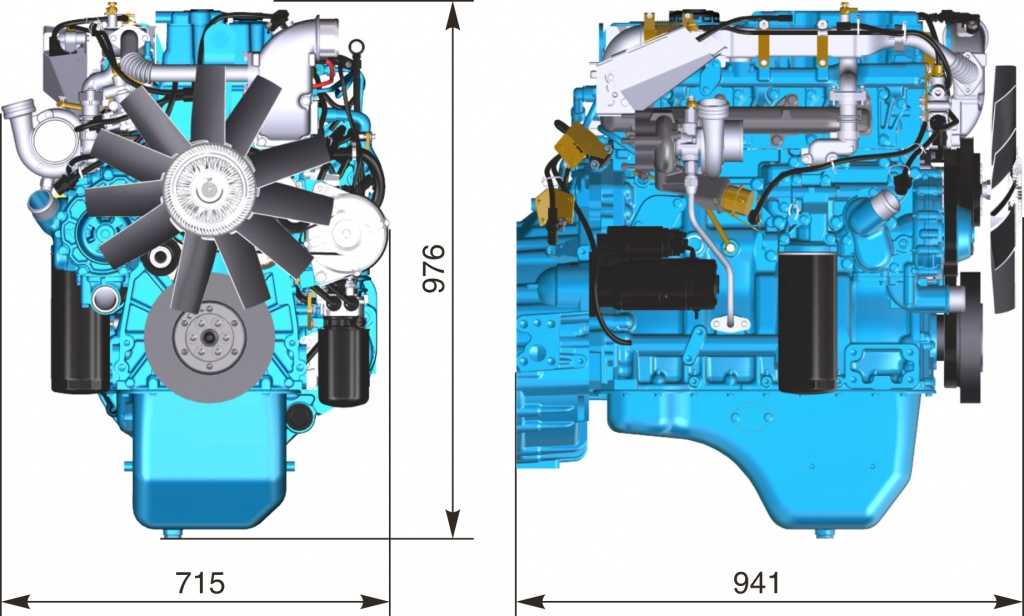

| Производство | «Автодизель» Ярославский моторный завод |
| Марка двигателя | 534 |
| Годы выпуска | 2012-н.в. |
| Материал блока цилиндров | чугун |
| Тип двигателя | дизельный |
| Конфигурация | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 128 |
| Диаметр цилиндра, мм | 105 |
| Степень сжатия | 17.5 |
| Объем двигателя, куб.см | 4430 |
| Мощность двигателя, л.с./об.мин | 136/2300 150/2300 160/2200 170/2300 180/1900 190/2300 200/2200 240/2600 |
| Крутящий момент, Нм/об.мин | 422/1200-2100 590/1300-1600 670/1300-1600 670/1200-1600 750/1300-1600 710/1200-1600 790/1300-1600 784/1400-1700 |
| Экологические нормы | Евро 4 Евро 5 |
| Турбокомпрессор | ТКР 50.09.14 ТКР 50.09.16 ТКР 60.02.02 ТКР 80-04 |
| Вес двигателя, кг | 500 |
| Расход топлива при скорости 60 км/ч, л/100 км (для ГАЗон Next) | 13.6 |
| Расход масла, % к расходу топлива, до | 0.1 0.2 (5342, 5344, 5345) |
| Масло в двигатель | 5W-40 10W-40 15W-40 |
| Сколько масла в двигателе, л | 13.5 |
| Замена масла проводится, км | 15000 (1-й раз) 30000 |
| Размеры, мм: — длина — ширина — высота | 886 708 970 |
| Ресурс двигателя, км — по данным завода (автобус/автомобили) — на практике | 600 000/1 000 000 — |
| Тюнинг, л.с. — потенциал — без потери ресурса | 300+ — |
| Двигатель устанавливался | ГАЗ-3309, Садко, Вектор Next, Садко Next ГАЗон Next К-708.4 МЗКТ-5002 Аэроход А25 ЛиАЗ-4292 КАВЗ-4235, 4270 ПАЗ-3204, 3205, 4234, 3337 Вектор 8.8 RM-Terex TG 140, TX 210 ЗЗГТ-3344 Nova S300 Катера КС-131М, 110-52 |
Для достижения экологического уровня Евро-4 применена система EGR (рециркуляции отработавших газов) и каталитический нейтрализатор со сменным фильтром.
Можно надеяться на то, что новый двигатель «ЯМЗ-534» станет ещё одним примером надёжного, неприхотливого и долговечного решения для силового агрегата. Ведь Ярославский моторный завод уже более полувека является самым крупным игроком отрасли и себе не изменяет. В том плане, что классическая его продукция – двигатели семейства «ЯМЗ-236», «ЯМЗ-238» имеют безупречную репутацию моторов чрезвычайно долговечных и надёжных, этаких «вечных двигателей» среди дизелей.
Новый силовой агрегат, «ЯМЗ-534», по данным производителя, имеет прогнозируемый рабочий ресурс до капитального ремонта от 700 тысяч до 1 млн. км.; с необходимостью технического обслуживания каждые 30 тыс. км. (или же 1000 часов работы). Показатель расхода масла на угар составляет не более 0,1% от расхода солярки, что соответствует самым передовым образцам подобной техники от ведущих мировых производителей.
Гарантия завода-изготовителя на силовые агрегаты данной серии составляет два года, либо 100 тысяч километров пробега. Моторы «ЯМЗ-534» являются весьма востребованными на рынке: объёмы их производства исчисляются десятками тысяч единиц в год. При этом первое техническое обслуживание запланировано через 15 тыс. км (или 500 часов), второе и последующие ТО двигателя – через 30 тыс. км (или 1000 часов).
Отзывы владельцев ЯМЗ-534
Опыт владельцев автомашин с двигателями «ЯМЗ-534», выпущенных в 2011-2013 годах и уже, так сказать, «понюхавшими пороху», т.е. показавшими себя в условиях интенсивной эксплуатации, говорит о том, что мотор это хороший. А конкретнее: надёжный; когда надо – тяговитый, когда надо – резвый и оборотистый; работает тихо; и, что особенно важно в наше время, экономичный (порядка 15ти-17ти литров). У каждого покупателя дизельной техники данного типа есть два варианта: «ЯМЗ-534» или «Камминз» китайского производства. Ярославский мотор, судя по опыту и отзывам, куда лучше: более неприхотлив, безотказен, и, хотя и не отличается особой дешевизной; всё-таки по цене на запчасти и на сам двигатель будет предпочтительнее. А «ЯМЗ-534» не могут похвастать недорогой ценой вполне закономерно: ведь немалая часть узлов и агрегатов на нём – от европейских производителей. Впрочем, «ура-патриотизм» в сфере новых технических разработок в современную нам эпоху неуместен. И использовать технологии и готовые агрегаты от мировых лидеров отрасли – это, пожалуй, верное решение. Так как с их применением получается, как говорится, «совсем другая песня». Стоимость. Цена нового двигателя «ЯМЗ-534», озвученная в официальном прайс-листе Ярославского моторного завода, в зависимости от модификации, варьируется в пределах 520-560 тысяч рублей. Вторичного рынка подержанных двигателей этой марки, ввиду новизны данной разработки, ещё не сложилось.Надежность, проблемы и ремонт ЯМЗ-534
Серия двигателей ЯМЗ-530 начала выпускаться в 2012 году и состояла из 6-ти цилиндрового ЯМЗ-536 и 4-х цилиндрового ЯМЗ-534, о последнем здесь и поговорим. Это полная копия 536-го, но без 2-х цилиндров. Здесь стоит чугунный рядный блок цилиндров с маслофорсунками и с чугунными мокрыми гильзами. Коленвал с шейками 88 мм и с шатунными шейками 76 мм имеет ход поршня 128 мм. На 534-м стоят шатуны из стали и поршни 105 мм. В итоге мы имеем рабочий объем 4.4 литра. Накрыт мотор головкой с 4-мя клапанами на каждый цилиндр. Размер клапанов (впуск/выпуск): 36/34 мм. Это нижневальный мотор и распредвал стоит в блоке. Регулировать клапаны нужно по необходимости, проверять эту необходимость нужно каждые 30 тыс. км. Зазоры клапанов (впуск/выпуск): 0.3-0.4/0.4-0.5 мм. Здесь применен впрыск Common rail и ТНВД Bosch СР3.3 NH, а давление впрыска 1800 бар. Версии под Евро-5 оснащаются насосом ЯЗДА 531, давление увеличено до 2000 бар, а турбина заменена на Holset HE200VG. Давление масла на прогретом движке находится в пределах 4.1-5.6 кгс/см2. Этот турбодизель оснащается турбиной ТКР 60.02.02 (BorgWarner S200G) или ТКР 50.09.14 (BorgWarner S100G). Управляет мотором ЭБУ Bosch EDC7 UC31, а модификации под Евро-5 получили блоки Bosch EDC17 CV44 и Абит М240.Двигатели ЯМЗ 536, ЯМЗ 534 - видео
