Удаление катализатора Нива Шевроле

Содержание:

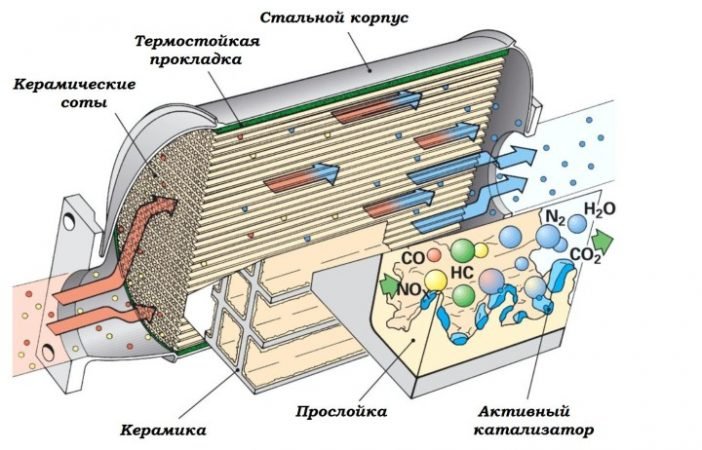

Одну из немаловажных ролей в работе двигателя Нивы Шевроле играет катализатор. Он  снижает шум, работы мотора, а так же помогает  защитить окружающую среду  от газов, которые  производит двигатель, эта составляющая производит очистку этих выхлопных газов.  Но при всем при этом у катализатора есть и ряд своих недостатков таких как:

• Подавление определенного числа лошадиных сил

• Он не достаточно надежный, и довольно часто нуждается т в  ремонте





Не своевременные ремонтные работы могут привести к тому, что появится шум с дребезжанием.



Некоторые прибегают к тому, что производят полное  удаление катализатора плюсы и минусы от этого появляются практически в равной мере.  Одним из существенных плюсов  удаления данной составляющей автомобиля является, уменьшение расхода топлива, так как забитый катализатор способствует  увеличению расхода бензина. Но прежде чем прибегать к данной процедуре по удалению, следует знать все  плюсы и минусы этого, и не забывать то что каждый элемент в машине,  устанавливается туда не просто так.







Вырезание катализатора Нива Шевроле

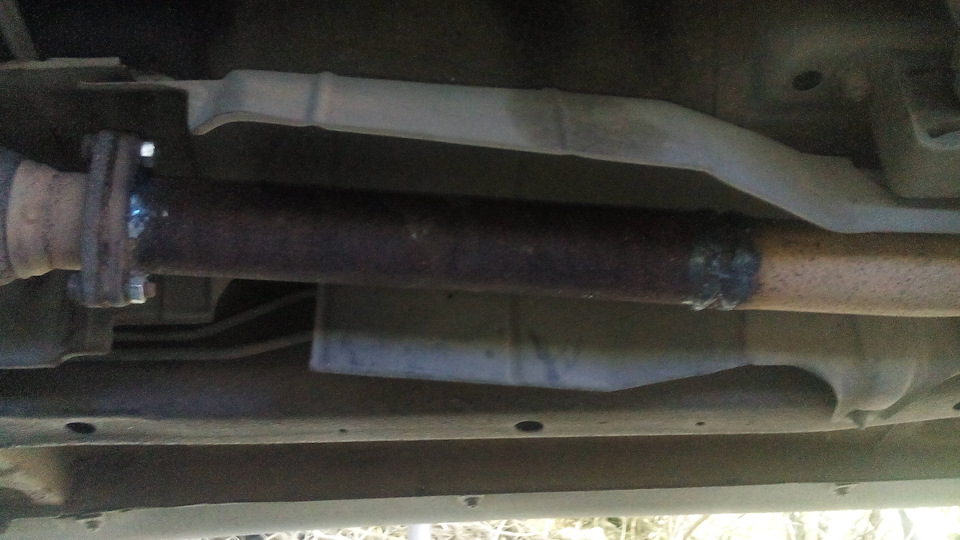

Что имеем, выхлоп GM на 51 трубе, нашел кусок от ГАЗона бензинового, там на удивление тоже, 51 труба. Изготовил вставку и сварил. И фото замененого стыка тоже на фото.





Выбить содержимое катализатора Нива Шевроле

В этом случае ничего вырезать не нужно, содержимое катализатора просто выбивается и вся керамика высыпается.

Откручиваем крепление катализатора и опускаем на сколько это возможно.

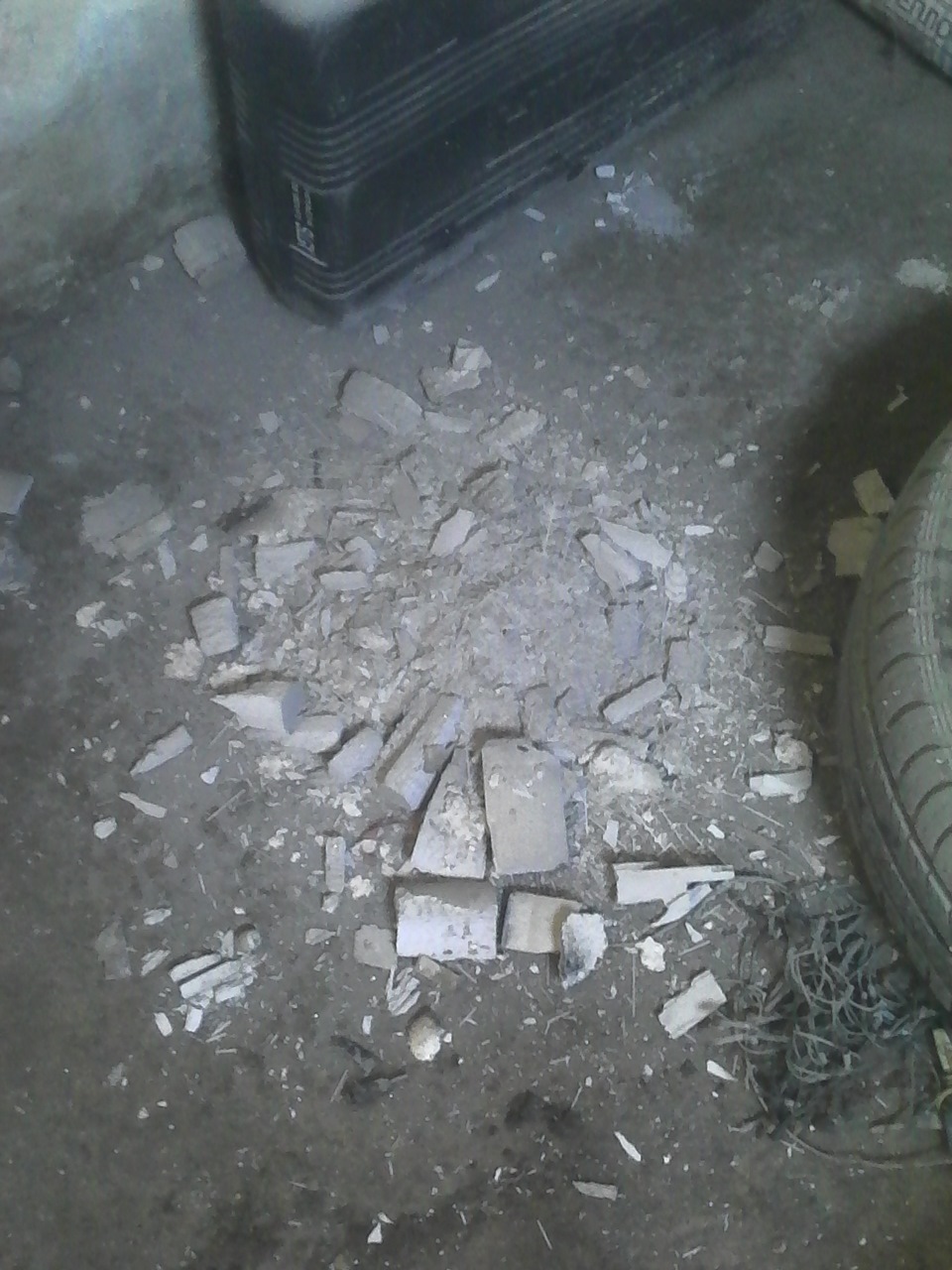

Дальше вставил длинное сверло от перфоратора в дрель и насверлил дырок в катализаторе, потом в ход пошел баллонник усиленный заклинанием "твоюж мать". Кстати кат был наверно не забитым. Вот что из него высыпалось.



Внутри ничего не осталось. В интернете куча картинок с комментариями о том что надо резать, а потом варить, так вот в шниве оказывается можно обойтись каким — нибудь штырем. Собрать все обратно не составило никакого труда. Для впихивания резинок пользую силиконовую смазку для мотоциклетных цепей — влетают на посадочные места без напряжения.



Дальше думал что щас будет редкостный геморрой с выкручиванием прикипевшей лямбды ибо неудобно на первый взгляд, морально приготовился и хоп, а он даже толком не затянут. Теперь интересно его меняли или пытались почистить ортофосфорной кислотой?



Замена катализатора на пламегаситель Нива Шевроле

Наконец то я сделал это - вырезал катализатор. Теперь я злостный губитель природы. Почему-то чувство вины за лишние выбросы вредных выхлопных газов охватывает только владельцев автомобилей Шеви-Нива с нашего сайта; не видел (да и думаю что никогда не увижу) ни одного ВАЗвода, Нивовода, ГАЗовода и других НАШЕводов, которые бы за свои кровные деньги установили бы у себя в машине катализаторы из любви к природе.

Возможно кто-то тоже подумывает об удалении этого чужеродного элемента из своей машины - тогда мои заметки будут им несомненно полезны. Более того, я думаю что данное устройство было навязано мне отечественным автопромом без моего согласия только с целью содрать с меня 300 у.е., которые я бы мог вложить с большей пользой для себя, своей машины и всей окружающей среды - например купив на них комплект ГБО.

Пробег машины 32 000 км, стараюсь заправляться 95-м бензином строго на одной Лукойловской заправке, но там соотношение качественного и бадяжного бензина примерно 50 / 50 (в нашем Мухосранске всё равно ничего лучшего нет). Машина начала заметно тупить и с запозданием на 1,5 - 2 секунды реагировать на нажатие педали газа, от катализатора постоянно очень неприятно пахло (просто воняло)... Добавил уверенности в необходимости вырезки катализатора знакомый продавец самого большого магазина автозапчастей нашего города, который за рюмкой чая сообщил, что за последний год у его знакомых и клиентов сгорели 4 машины из-за неисправности катализатора (сухая трава и т.п.).

1. Выбор замены.

Но вот, решение заменить катализатор созрело. Я прочитал все по данной теме на нашем сайте и начал искать замену в специализированных магазинах. В Нижнем Новгороде на Московском шоссе есть магазинчик "Выхлопные системы", где есть большой ассортимент указанных в названии компонентов. Посещение его не прибавило оптимизма - пламегаситель польского производства из нержавейки стоил там 2100 рублей. Поиск на авторынках дал не утешительные результаты - пламегаситель чешский 1500 рублей (уже лучше, но всё равно жаба душит). Было решено ставить что-то отечественное и подешевле. Поиск по автомагазинам дал не утешительные результаты - ВАЗовские, Нивовские и прочие компоненты выхлопной системы имеют наружный диаметр выхлопных труб 35 - 38 мм, а у Ш/Н он намного больше - 52 мм. Чисто случайно обратил внимание на резонатор от УАЗа - главным образом из-за толстых труб на которых висела банка. Цена устройства - всего 243 рубля. Посмотрев в отверстие - обнаружил там такие же зубцы как и внутри чешского пламегасителя. Решение пришло сразу - брать немедленно.



Комментарий после написания тому, кто будет искать замену катализатора - может быть резонатор УАЗ не является лучшим вариантом, так как он не очень технологичен для сварки из-за того, что подводящая и отводящие трубы на нем сразу после банки загибаются под углом. Возможно есть варианты, где трубы от банки отходят прямо.

2. Необходимые необходимости

Помощник, яма в гараже или эстакада или подъемник, сварочный аппарат, "болгарка", ключи гаечные на 13 и 17, бруски и доски (для строительства сварочного кондуктора), гвозди длиной 200 мм - 4 штуки.

3. Разборка

Разборка не сложная - раскручиваем два подпружиненных винта, соединяющих штаны с остальной выхлопной системой (ключ на 13). Вся система отсоединяется от кузова снимая резинки с направляющих. Раскручивается винт на хомуте (ключ на 17) и отсоединяется основной глушитель (который сзади) - в трубу глушителя мы засунули палку и один человек лежа под машиной держал трубы, а другой покачивая палку стаскивал глушитель. После этого вытащить на волю катализатор с трубами не составляет никакого труда.

4. Резка / сварка

Ну вот полдела и сделано... Вытащив катализатор, мой напарник (сварщик - любитель) впал в лёгкое уныние. Его аргументы: "я так ровно не сварю", "а если сварю не ровно, то мы потом не соберём все обратно", "перекос в 2 градуса даст увод хвоста трубы соединяемой с глушителем на 10 сантиметров", "выгнуть такую трубу, чтобы вернуть все обратно, без нагрева не возможно".

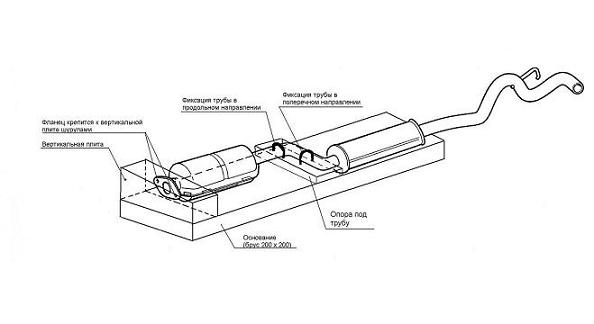

Поэтому было решено строить сварочный кондуктор (приспособление в котором будут зафиксированы основные поверхности выхлопной системы и где будет осуществляться сварка) - его примерная схема изображена на рисунке. Построили его из брусков и досок, валявшихся по гаражу. Основание - брус 150 х 100 мм длиной около 1,5 метров. Вертикальная плита из доски толщиной 50 мм и размером около 250 х 200 мм. Она жестко должна быть прикреплена к основанию при помощи брусков-раскосов. На основание кладется глушитель с катализатором в сборе, под переходную трубу (на рисунке видно как) подкладывается опора из бруска. Фланец катализатора жестко привертывается к вертикальной плите двумя шурупами - саморезами по дереву (или длинными болтами сквозь предварительно просверленные в вертикальной плите отверстия). После этого фиксируем всю конструкцию от поворота при помощи гвоздей 200 мм прибиваемых попарно к основанию через опору. Головы гвоздей загибаем на трубу. Всё, можно резать - варить...



В вопросе резки - варки есть 2 различных пути:

А) отрезать "болгаркой" переходный фланец с одной стороны катализатора и трубу с другой стороны (в общей сложности примерно 50 см), на освободившееся место вварить пламегаситель - все отрезается и варится в кондукторе и можно подобрать такой вариант, чтобы кривые трубы отходящие от УАЗовской банки, встали прямо;

Б) изготовить отдельно переходный фланец и приварить его к входному концу пламегасителя (возможно тогда сварочный кондуктор и не нужен). Тогда "болгаркой" отрезается труба за катализатором и на его место вваривается пламегаситель (а можно предусмотреть вариант креплением при помощи хомута).

Я делал по варианту А, но теперь, переосмысливая процесс, склоняюсь к варианту Б (если еще подумать, то при соответствующем изготовлении переходного фланца, наличии специальных оправок и паяльной лампы можно бы вообще обойтись без применения сварки, если кто продумает весь процесс как это можно сделать - пусть напишет).

Комментарий после написания - металл из которого изготовлены детали выхлопной системы плохо варился ручной электросваркой (а может были плохие электроды, а может надо было варить на сварочном полуавтомате в среде защитного газа, а может просто сварщик был не очень квалифицированный).

5. Сборка

Ну тут все просто - заталкивается то что мы сварили под днище машины, подсоединяется основной глушитель, соединяем хомутом, вешаем на резинки. После этого свинчиваем 2 подпружиненными болтами "штаны" к остальной выхлопной системе.

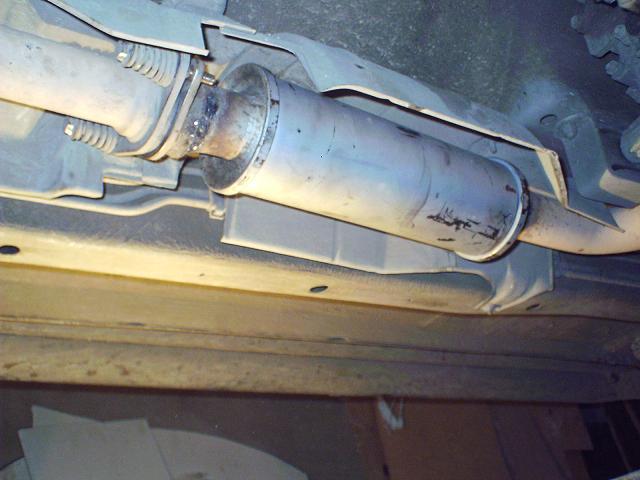

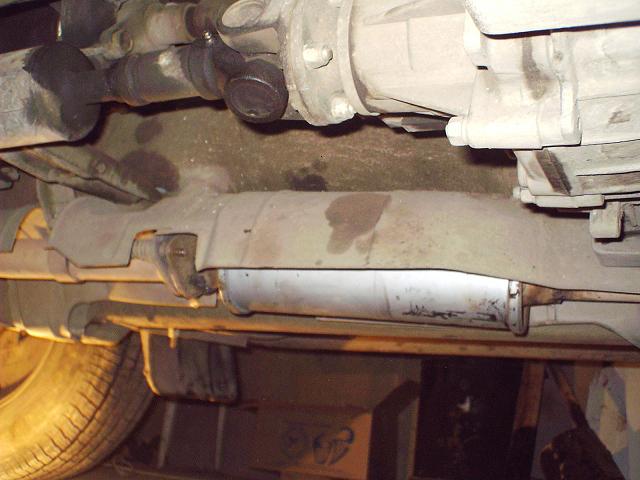

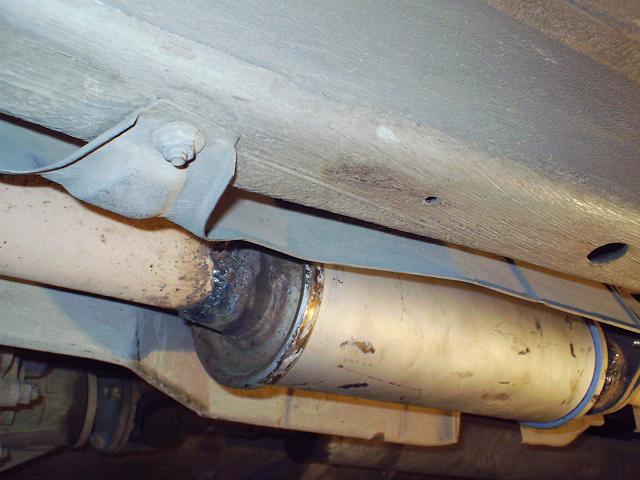

6. Что получилось







7. Заводим мотор и едем.

Звук работающего мотора не изменился (слух у меня хороший, но не абсолютный), при перегазовках не слышно никакого звяканья. Динамика машины изменилась в лучшую строну (конечно, не как "Феррари", но лишняя секунда за которую машина может набрать некоторую скорость, в критический момент может спасти машину и ее экипаж). Расход топлива пока оценивать рано - поезжу, посмотрю по маршрутному компьютеру сколько будет (было 10,5 л / 100 км., средняя скорость 37 км/ч).

Комментарий после написания - за неделю с момента написания чернового варианта заметок я наездил 550 км, что достаточно для замеров "Штатом". Замеренная величина среднего расхода осталась прежней - 10,5 л/100 км.

Минусы в переделке есть - изменился запах от работающей машины - стал как у моей старой машины ВАЗ-21074 (в которой никакого катализатора и в помине не было), кроме того на не прогретой машине вид выхлопных "хвост" выхлопных газов стал белым и пушистым; на прогретой машине вид выхлопа не отличается от машин с нейтрализатором.
