Блок цилиндров 21083 первоначально был сконструирован под параметры карбюраторного двигателя. Следовательно, в нем не предусматривалось наличия участков крепления элементов по аналогии с инжекторными двигателями, среди которых модуль зажигания, датчик детонации и т.д.

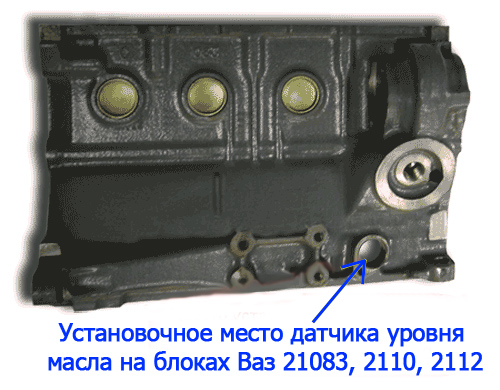

Впоследствии происходит унификация отливки модели, вследствие чего она становится единой для блоков 21083, 2110 и 2112. Все они обладают одинаковой высотой и могут использоваться на двигателях, имеющих объем 1500 см куб. Потому корпус этих блоков имеет отметку «21083» на литье. В качестве запчасти с заводов сегодня отгружается изделие, имеющее номенклатурный номер 21083-100201100.Корпус «83-го» обладает приливами, такими же, как на всех других блоках двигателей переднеприводных автомобилей Ваз. Однако резьбовые отверстия здесь имеются только на приливах, задействованных в установке оборудования. Унифицированный блок цилиндров для ВАЗ 21083 обладает и приливом для установки датчика уровня масла, который находится под масляным фильтром. Для того, чтобы закрепить головку блока на верхней плоскости присутствуют 10 отверстий формата М12х1.25. Цвет блока цилиндров 21083 – синий. Датчик уровня масла в БЦ.
Унификация «083-го» привела к утрате блоком цилиндров ВАЗ 2110 своих характерных черт, связанных с дополнительными приливами на корпусе. Внешне он сегодня неотличим от «083-го». В БЦ 2110 так же используются три верхних резьбовых отверстия и три нижних отверстия части отливки для установки кронштейнов правой опоры двигателя илблои монтажа установочной планки генератора. Так как данное изделие монтируется на «инжекторные» двигатели, блок цилиндров имеет место для установки датчика детонации.
По аналогии с «083-м», здесь предполагается монтаж датчика уровня масла. Кроме того, блок цилиндров 2110 нередко используют для сборки двигателей ВАЗ 21083. Цвет блока 2110 – серый.
Блок цилиндров 2112 внешне неотличим от блоков 2110 и 21083, однако с ними он и взаимозаменяем. Главная его особенность - наличие крепежных отверстий для головки блока, размером М10х1.25. Кроме того, во второй, третьей, четвертой и пятой опорах коренных подшипников монтируются дополнительные каналы для масла со специальными запрессованными в них масляными форсунками. Именно через них в момент работы двигателя масло под давлением способно омывать днища поршней. Как следствие снижается их термическая деформация, улучшается смазка, что особенно важно в момент пуска двигателя. Ресурс последнего, таким образом, значительно увеличивается. Цвет цилиндров 2112 – серый.
Блок цилиндров 21114 фактически представляет собой модернизированную модель 2110. В ходе изменений объем двигателя увеличен до 1,6 литра. Именно поэтому блок стал «высоким» - 197,1мм. В остальном же БЦ 21114 практически не отличается от 2110. Главная особенность данного блока – отсутствие прилива и монтажного отверстия для датчика уровня масла под фильтром. Крепится головка блока на отверстия, имеющие резьбу М12х1.25. Масляные форсунки для охлаждения поршней на боке отсутствуют. Цвет блока 21114 – синий.
Сегодня АВТОВАЗ не выпускает блок цилиндров 21114, альтернативной моделью является БЦ 11183. Две эти модели фактически идентичны. Цвет блока цилиндров 11183 – серый.
Блок цилиндров 11193 предназначается для установки на двигатель ВАЗ 21124. Представляет собой доработанный и модернизированный блок 2112. Однако модель 11193 более высокая - 197,1мм, благодаря чему объем двигателя увеличен до 1.6 л.
Блок 11193 сконструирован на основе «2112-го». Имеет крепежные отверстия размером М10х1.25, предназначенные для установки головки блока. Так же здесь присутствуют и специализированные масляные форсунки, охлаждающие поршни. На корпусе блока надпись - «11193». Цвет изделия – серый.
Совместно с компанией Federal Mogul АвтоВАЗ разработал новый двигатель - ВАЗ 21126. При его создании основной задачей, стоявшей перед разработчиками, было соблюдение повышенных экологических норм, связанных с уменьшением токсичности выхлопных газов, а так же увеличение ресурса двигателя. В качестве основы конструкции использовался блок цилиндров 11193.
Блок цилиндров 21126 имеет высочайшее качество в обработки поверхности изделия, выполняющееся в соответствии с технологией Federal Mogul. В ходе этого процесса цилиндр подвергают плосковершинному хонингованию, что позволяет получить на его поверхности сетки микроканавок особого профиля. Именно он надежно удерживает смазку на поверхности изделия, снижая при этом потери энергии за счет трения. Таким образом, технология хонингования, которую применяют на АВТОВАЗЕ при обработке поверхности цилиндров блока ВАЗ 21126, отличается от предыдущих моделей.
Фирма Federal Mogul разработала основные технологические параметры хонингования поверхностей. Это и угол наклона, и его профиль, и частота нанесения микроканавок. При выполнении операции используется высококачественное оборудование фирмы Federal Mogul. Высокая точность изготовления позволяет определить три группы размеров цилиндров: A, B, C. Надежность работы двигателя повышается не только за счет новой технологии изготовления блока цилиндров, но и за счет нового поршневого комплекта, который представляет собой поршень+ палец+ кольца+ шатун. Цвет блока цилиндров 21126 – синий.

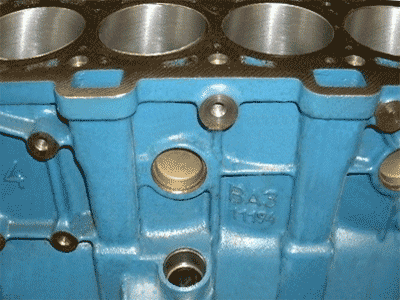

Блок цилиндров 11194 – это специализированная разработка для двигателей, имеющих объем 1,4 литра. В этой связи диаметр цилиндров был уменьшен до 76,5 мм. Однако по своей конструкции и наличию мест для крепления оборудования блок 11194 практически неотличим от моделей 11193 и 21126. Тем не менее, между смежными цилиндрами, благодаря уменьшению их диаметра, выполнены протоки рубашки охлаждения. Это позволило улучшить отвод тепла, повысить жесткость конструкции. Аналогичная обработка поверхности цилиндров в соответствии с технологией Federal Mogul осуществляется и на модели 21126. Цвет блока цилиндров ВАЗ 11194 – синий.
Размеры блоков ВАЗ
Модель блока цилиндров
Dc(мм)
H(мм)
Lc(мм)
d(мм)
ВАЗ 21083
82.00 +0,05
194.80 -0,10
89.00
54.52-0,013
ВАЗ 2110
82.00 +0,05
194.80 -0,10
89.00
54.52-0,013
ВАЗ 2112
82.00 +0,05
194.80 -0,10
89.00
54.52-0,013
ВАЗ 11183(ВАЗ 21114)
82.00 +0,05
197.10 -0,10
89.00
54.52-0,013
ВАЗ 11193
82.00 +0,05
197.10 -0,10
89.00
54.52-0,013
ВАЗ 21126
82.00 +0,03
197.10 -0,10
89.00
54.52-0,013
ВАЗ 11194
76.50 +0,03
197.10 -0,10
89.00
54.52-0,013

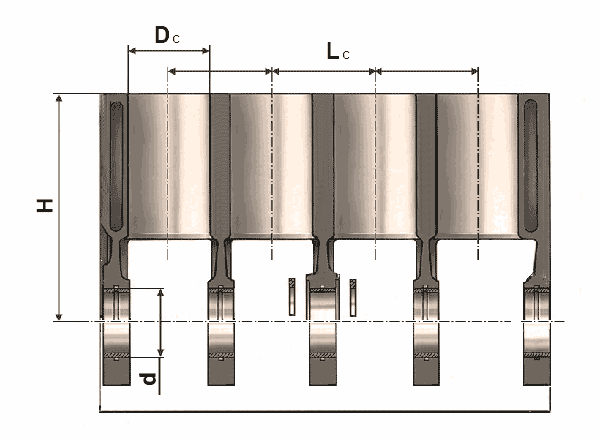

Dc - Диаметр цилиндра блока ВАЗ;
H - Расстояние между верхней плоскостью блока и осью коленчатого вала (высота блока ВАЗ);
Lc - Расстояние между осями соседних цилиндров блока (межцилиндровое расстояние);
d - Диаметр расточки опор коленчатого вала (под коренные вкладыши).
Где находится номер на блоках ВАЗ

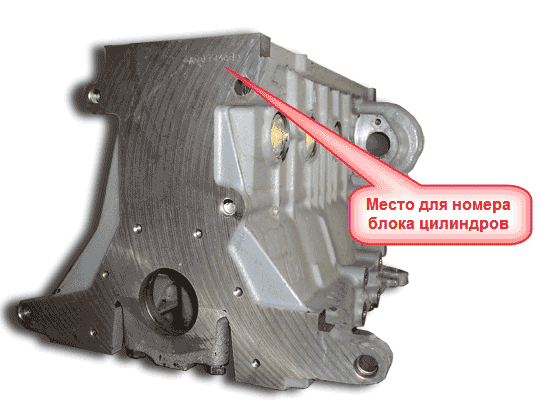

С 2004 года, ОАО АВТОВАЗе осуществляется маркировка каждого блока цилиндров поступающего на сборку или реализуемого, как запасные части. На поверхность блока цилиндров, ударным способом наносится маркировка - код.
ДВИГАТЕЛИ ВАЗ 21124 и ВАЗ 2112 16 КЛАПАННЫЕ ОСНОВНЫЕ ОТЛИЧИЯ - видео
Корпус «83-го» обладает приливами, такими же, как на всех других блоках двигателей переднеприводных автомобилей Ваз. Однако резьбовые отверстия здесь имеются только на приливах, задействованных в установке оборудования. Унифицированный блок цилиндров для ВАЗ 21083 обладает и приливом для установки датчика уровня масла, который находится под масляным фильтром. Для того, чтобы закрепить головку блока на верхней плоскости присутствуют 10 отверстий формата М12х1.25. Цвет блока цилиндров 21083 – синий. Датчик уровня масла в БЦ.
Унификация «083-го» привела к утрате блоком цилиндров ВАЗ 2110 своих характерных черт, связанных с дополнительными приливами на корпусе. Внешне он сегодня неотличим от «083-го». В БЦ 2110 так же используются три верхних резьбовых отверстия и три нижних отверстия части отливки для установки кронштейнов правой опоры двигателя илблои монтажа установочной планки генератора. Так как данное изделие монтируется на «инжекторные» двигатели, блок цилиндров имеет место для установки датчика детонации. По аналогии с «083-м», здесь предполагается монтаж датчика уровня масла. Кроме того, блок цилиндров 2110 нередко используют для сборки двигателей ВАЗ 21083. Цвет блока 2110 – серый. Блок цилиндров 2112 внешне неотличим от блоков 2110 и 21083, однако с ними он и взаимозаменяем. Главная его особенность - наличие крепежных отверстий для головки блока, размером М10х1.25. Кроме того, во второй, третьей, четвертой и пятой опорах коренных подшипников монтируются дополнительные каналы для масла со специальными запрессованными в них масляными форсунками. Именно через них в момент работы двигателя масло под давлением способно омывать днища поршней. Как следствие снижается их термическая деформация, улучшается смазка, что особенно важно в момент пуска двигателя. Ресурс последнего, таким образом, значительно увеличивается. Цвет цилиндров 2112 – серый. Блок цилиндров 21114 фактически представляет собой модернизированную модель 2110. В ходе изменений объем двигателя увеличен до 1,6 литра. Именно поэтому блок стал «высоким» - 197,1мм. В остальном же БЦ 21114 практически не отличается от 2110. Главная особенность данного блока – отсутствие прилива и монтажного отверстия для датчика уровня масла под фильтром. Крепится головка блока на отверстия, имеющие резьбу М12х1.25. Масляные форсунки для охлаждения поршней на боке отсутствуют. Цвет блока 21114 – синий. Сегодня АВТОВАЗ не выпускает блок цилиндров 21114, альтернативной моделью является БЦ 11183. Две эти модели фактически идентичны. Цвет блока цилиндров 11183 – серый.
Блок цилиндров 11193 предназначается для установки на двигатель ВАЗ 21124. Представляет собой доработанный и модернизированный блок 2112. Однако модель 11193 более высокая - 197,1мм, благодаря чему объем двигателя увеличен до 1.6 л. Блок 11193 сконструирован на основе «2112-го». Имеет крепежные отверстия размером М10х1.25, предназначенные для установки головки блока. Так же здесь присутствуют и специализированные масляные форсунки, охлаждающие поршни. На корпусе блока надпись - «11193». Цвет изделия – серый. Совместно с компанией Federal Mogul АвтоВАЗ разработал новый двигатель - ВАЗ 21126. При его создании основной задачей, стоявшей перед разработчиками, было соблюдение повышенных экологических норм, связанных с уменьшением токсичности выхлопных газов, а так же увеличение ресурса двигателя. В качестве основы конструкции использовался блок цилиндров 11193. Блок цилиндров 21126 имеет высочайшее качество в обработки поверхности изделия, выполняющееся в соответствии с технологией Federal Mogul. В ходе этого процесса цилиндр подвергают плосковершинному хонингованию, что позволяет получить на его поверхности сетки микроканавок особого профиля. Именно он надежно удерживает смазку на поверхности изделия, снижая при этом потери энергии за счет трения. Таким образом, технология хонингования, которую применяют на АВТОВАЗЕ при обработке поверхности цилиндров блока ВАЗ 21126, отличается от предыдущих моделей. Фирма Federal Mogul разработала основные технологические параметры хонингования поверхностей. Это и угол наклона, и его профиль, и частота нанесения микроканавок. При выполнении операции используется высококачественное оборудование фирмы Federal Mogul. Высокая точность изготовления позволяет определить три группы размеров цилиндров: A, B, C. Надежность работы двигателя повышается не только за счет новой технологии изготовления блока цилиндров, но и за счет нового поршневого комплекта, который представляет собой поршень+ палец+ кольца+ шатун. Цвет блока цилиндров 21126 – синий.
Блок цилиндров 11194 – это специализированная разработка для двигателей, имеющих объем 1,4 литра. В этой связи диаметр цилиндров был уменьшен до 76,5 мм. Однако по своей конструкции и наличию мест для крепления оборудования блок 11194 практически неотличим от моделей 11193 и 21126. Тем не менее, между смежными цилиндрами, благодаря уменьшению их диаметра, выполнены протоки рубашки охлаждения. Это позволило улучшить отвод тепла, повысить жесткость конструкции. Аналогичная обработка поверхности цилиндров в соответствии с технологией Federal Mogul осуществляется и на модели 21126. Цвет блока цилиндров ВАЗ 11194 – синий.
