Датчик давления масла КАМАЗ 740

Содержание:
Датчик давления масла Камаз 740 — чувствительный элемент контрольно-измерительных приборов и приборов сигнализации системы смазки поршневых двигателей внутреннего сгорания; датчик для измерения давления в системе смазки и сигнализации о его снижении ниже критического уровня.





Где находится датчик давления масла Камаз 740

Различные периоды выпуска грузовиков КАМАЗ с двигателями 740-ой серии евро 3 или евро 4, разные комплектации и модели предполагают установку двух видов масляных датчиков давления: механический либо электронный. Каждый из них имеет собственную специфику, но крепятся они в одной точке двигателя — на кронштейне установки масляных фильтров. Там же находится и датчик аварийного давления масла.



Датчики давления масла КАМАЗ 740 выполняют три основных функции:

• Предупреждение водителя о низком давлении масла в системе;

• Сигнализация о низком уровне/отсутствии масла в системе;

• Контроль абсолютного давления масла в двигателе.

Датчики соединяются с главной масляной магистралью двигателя, что позволяет отслеживать давление масла и его наличие в масляной системе (это позволяет также проверять и работу масляного насоса, при его неисправности масло просто не поступает в магистраль).

Датчик давления ММ355-3829010

Применяемость: КрАЗ-250, -260, МоАЗ-6507, МАЗ-6422, 5432, УРАЛ-5557, ЛАЗ-4202, КАЗ-4540, Москвич-2141, автомобили КамАЗ.

Технические характеристики:

• Диапазон рабочих давлений: 0-10 кгс/см2

• Сопротивление на выходе датчика: 159-173 Ом

• Посадочная резьба штуцера: М14х1,5

• Электрическое подключение к бортовой сети: гнездо 202612 ОСТ 37.003.032-88

Датчики давления на Камаз 740 делятся на два типа по назначению:

• Датчик сигнализатора (датчик оповещения аварийного падения давления масла, «датчик на лампу»);

• Датчик измерения абсолютного давления масла («датчик на прибор»).





1. Приборы первого типа используются в системе сигнализации критического падения давления масла, они срабатывают только при снижении давления ниже определенного уровня. Такие датчики связаны со звуковыми или световыми приборами индикации (зуммером, лампой на приборной панели), которые предупреждают водителя о низком давлении/уровне масла в двигателе. Поэтому данный тип устройств часто называют «датчиками на лампу».

2. Датчики второго типа используются в системе измерения давления масла, они работают во всем интервале давлений в системе смазки двигателя. Эти устройства являются чувствительными элементами соответствующих измерительных приборов (аналоговых или цифровых), индикаторы которых выведены на приборную панель и указывают текущее давление масла в двигателе, поэтому их часто называют «датчиками на прибор».

Все современные датчики давления масла являются мембранными (диафрагменными). Полость с мембраной соединена с главной масляной магистралью двигателя, поэтому в ней всегда поддерживается то же давление масла, что и в магистрали, а любые колебания давления приводят к отклонению мембраны от своего среднего положения. Отклонения мембраны воспринимаются передающим механизмом и поступают на преобразователь, который формирует электрический сигнал — данный сигнал поступает на измерительный прибор или электронный блок управления.

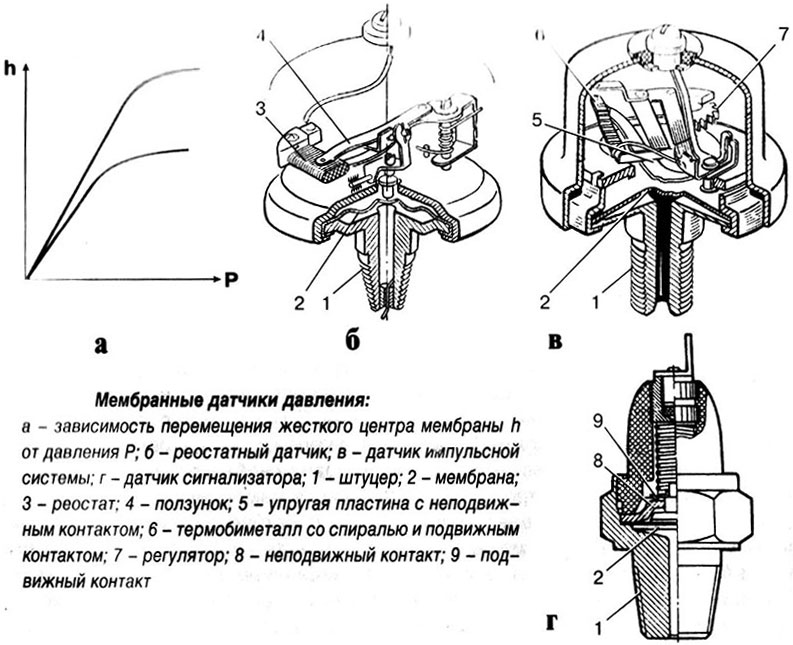

Устройство датчика давления масла КАМАЗ 740

Выбор и замена датчиков давления масла

Датчики давления масла (сигнализации и измерения давления) важны для контроля работы двигателя, поэтому при выходе из строя их необходимо менять — как правило, ремонту они не подлежат. О необходимости замены датчика могут говорить некорректные показания прибора или постоянная работа индикатора на приборной панели. Если уровень масла в системе нормальный, а проблем с двигателем нет, то нужно выполнить замену датчика.

Для замены необходимо выбирать датчики только тех типов и моделей, которые рекомендованы производителем двигателя. Применение датчика другой модели может привести к нарушению показаний измерительного прибора или индикатора на приборной панели. Особенно это относится к датчикам сигнализации — они, как правило, не регулируемые и еще на заводе-изготовителе настроены на определенное пороговое давление. С датчиками измерения давления масла ситуация иная — во многих случаях возможно применение приборов других типов и моделей, так как измерительный прибор или электронный блок управления предлагают возможность настройки (калибровки) под новый датчик.

Замена датчика давления масла выполняется довольно просто. Работу нужно проводить только на остановленном и холодном двигателе, так как в этом случае масла в главной масляной магистрали нет (или его очень мало), и при демонтаже датчика не произойдет утечки. Датчик необходимо просто вывернуть с помощью ключа, а на его место ввернуть новый прибор. На штуцер датчика обязательно нужно надевать уплотнительную шайбу, в противном случае система может потерять герметичность.

При правильном выборе и замене датчика система сигнализации критического падения давления масла и система измерения давления масла двигателя будут надежно работать, обеспечивая необходимый контроль состояния силового агрегата.
