Трехуровневый регулятор напряжения генератора Ваз

Содержание:
На сегодняшний день у отечественных автомобилей существует серьезная проблема с быстрой разрядкой аккумуляторов. При этом их ресурс стремительно заканчивается, а новые модели на рынке стоят дорого. Основной причиной этого является частая смена режимов работы. В данном случае от действий водителя мало что зависит. В свою очередь, батарея постоянно требует напряжения разной величины для своего заряда.





Призван решить это проблему установленный регулятор в автомобиле. По умолчанию он стоит обычного типа с довольно простой конструкцией. В целом он является малоэффективным и со своей задачей справляется плохо. Это связано с тем, что вне зависимости от условий эксплуатации аккумулятора он подает на устройство постоянное напряжение. Однако он не способен учитывать температуру окружающей среды, скорость движения автомобиля, а также количество необходимой энергии. При этом оптимизировать весь процесс способен регулятор напряжения трехуровневый.



Очень часто, многие автолюбители жалуются на проблемы с автомобильным аккумулятором: то он быстро разряжается, то его заряда не хватает для полноценной работы некоторых систем транспортного средства (например, фары тускло светят), то еще что-то. В принципе, все эти претензии вполне оправданы, а значит и желание увеличить ресурс аккумуляторной батареи, сохранив при этом ее надежность – выглядит вполне логичным. Аккумулятор – не дешевое удовольствие и если ему не обеспечить надлежащий уход, то он быстро выйдет из строя, что выльется в новые материальные растраты. Однако, правильная эксплуатация не единственное фактор, влияющий на долговечность устройства, куда большее влияние на его «здоровье» оказывает резкая смена рабочих режимов автомобиля.

А дело вот в чем: штатный регулятор, в большинстве случаев, предназначен для поддержания в бортовой сети машины постоянного напряжения, но скорость движения, количество потребителей тока и температурные показатели воздуха все время меняются, что, соответственно, требует от батареи разного зарядного напряжения. С целью коррекции напряжения, а как результат и оптимизации режима заряда, был разработан трехуровневый регулятор напряжения на генераторы ваз 2010.





Исходя из отзывов, оставленных автолюбителями на различных форумах, это и правда хорошая и эффективная вещь. Так давайте сейчас вместе разберемся, какие конкретно функции выполняет трехуровневый регулятор и чем он обязан столь положительным характеристикам.

Главные функции трехуровневого регулятора напряжения

Для того, что бы лучше понять значение регулятора напряжения, вспомним сначала об одной детали, с которой он непосредственно взаимодействует. Мы имеем в виду автомобильный генератор, обеспечивающий преобразование механической энергии в энергию электрическую. После запуска силового агрегата (в момент поворота ключа в замке зажигания), генератор, благодаря питанию обмотки возбуждения, отдает ток в нагрузку. Вот как раз, сила тока обмотки и регулируется посредством описываемого регулятора напряжения, который выполняется либо в виде отдельного узла, либо встраивается в щеточный узел самого генератора.

В большинстве современных генераторных устройств, питание регулятора напряжения происходит от отдельной секции выпрямителя, а привод ротора осуществляется от коленчатого вала посредством шкива. Электромагнитное поле, создаваемое обмоткой возбуждения, индуцирует электроток в фазовых обмотках статора. Из-за того, что частоты вращения мотора нестабильны, а изменения нагрузки имеют скачкообразную природу, стабилизация выходного напряжения генератора просто необходима. Тут и задействуется регулятор напряжения, который изменяет силу тока возбуждения генератора.

При работающем генераторе и исправном состоянии регулятора, напряжение должно поддерживаться на уровне от 13,8 до 14,2 Вольт. Именно такое значение является необходимым для того, что бы ток заряда проходил через аккумулятор. Однако, помимо этого, нужно еще обеспечить определенное превышение электрохимического потенциала всех пластин банок, иначе зарядка аккумулятора выполняться не будет.

В последнее время, вместо стандартных регуляторов напряжения, все чаще встречаются трехуровневые модели "СОВЕТ", которые организовывают оптимальные условия для заряда аккумуляторной батареи, учитывая ее состояние и температуру окружающей среды, а также регулируют широкие диапазоны напряжения зарядки. Само собой разумеется, что применение таких устройств существенно продлевает срок службы автомобильного аккумулятора и помогает предотвратить появление возможных проблем в его работе.

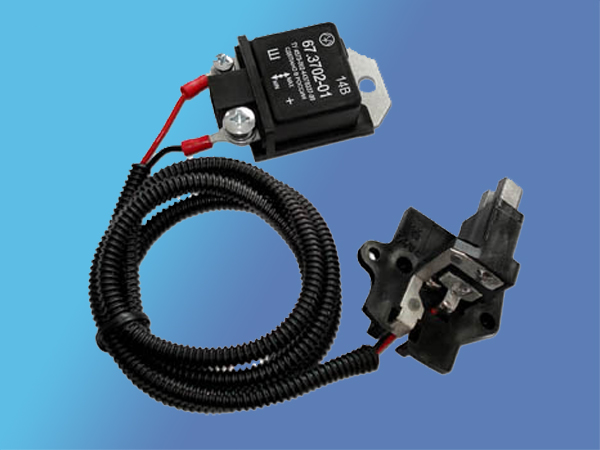

Исходя из типа генератора, установленного на транспортное средство, регуляторы напряжения могут поставляться в комплекте с соответствующим щеточным узлом, либо с установочным корпусом интегрального регулятора и проводом для соединения.



Несмотря на то, что имеющийся в генераторе регулятор напряжения обладает термокомпенсацией с отрицательным значением (при понижении температуры воздуха регулируемое напряжение увеличивается, а при повышении - уменьшается), на самом деле, он не способен отслеживать температурные показатели воздуха вне устройства генератора, так как его внутренняя температура быстро достигает высоких показателей, иногда даже превышая +100 ?С.

Более того, включение дополнительных нагрузок (потребителей), таких как система обогрева стекол, фар или печки, вызывает ускоренный разряд аккумуляторной батареи даже при работающем моторе и исправном штатном регуляторе. Все эти проблемы можно решить одним махом, стоит только установить трехуровневый вариант регулятора напряжения.

Наибольшей популярностью такие устройства пользуются у владельцев отечественной марки ВАЗ, автомобили которых старше 10 поколения (2106, 2107, 2108, 2109, и те же самары 2114, 2115 у которых тусклые фары, которые благодаря регулятору засияют). Благодаря такому нехитрому приспособлению, эффективность работы бортовой системы существенно увеличивается: улучшается освещение, качество работы печки и обогрева заднего стекла. В зимнее время года, когда автомобилю необходим дополнительный обогрев, регуляторы напряжения наиболее актуальны, ведь низкая температура сильно снижает емкостные характеристики аккумуляторной батареи.

Отзывы

Десятки тысяч регуляторов трехуровневого типа уже успешно используются на различных транспортных средствах, доказав их владельцам свою эффективность и надежность. Вот, к примеру, мнение одного из них, которое было выражено на каком-то форуме для автолюбителей: «Установив ТРН (трехфазный регулятор напряжения), все имеющиеся «болячки» пропали, а именно:

• «сигналка» с утра стала лучше открываться (раньше при морозе, приходилось использовать линейку);

• стали ярче светить фонари ближнего и дальнего света; также, повысилась яркость всех имеющихся в салоне лампочек;

• при включении печки в первое положение, поток исходящего из нее воздуха чуть ли не сдувает пассажиров и водителя; стеклоподъемники начали работать шустрее;

• аккумулятор всегда заряжен, а двигатель по утрам заводиться с первого раза». Конечно, есть и отрицательные отзывы, но все-таки, в большинстве случаев, трехуровневый регулятор напряжения пользуется симпатией автовладельцев.

Как работает трехуровневый регулятор напряжения?

И так, мы уже выяснили, что трехуровневые регуляторы напряжения, вместе со всем установочным комплектом, предназначаются для автоматического поддерживания напряжения на зажимах автомобильного генератора переменного тока. Такие устройства монтируются на транспортные средства, обмотка генераторов которых включается в плюсовую цепь. Кроме того, существует еще один тип трехуровневого регулятора, в комплект которого, кроме стандартных составляющих, входит также набор щеток или интегральный блок с проводкой. Сам регулятор монтируется непосредственно на борт машины, а щеточный узел (или панель с проводкой) – в генератор.



Наиболее современные и «продвинутые» модели таких регуляторов обладают функцией безопасного старта. Так как ток в обмотках возбуждения соответствует значению в 5 Ампер или даже выше, то при пуске мотора такой уровень электропотребления приводит к существенному снижению мощности. В устройство регулятора включается собственный полупроводниковый ключ, отключающий обмотки генератора в случае отсутствия стабильного напряжения на выходе.

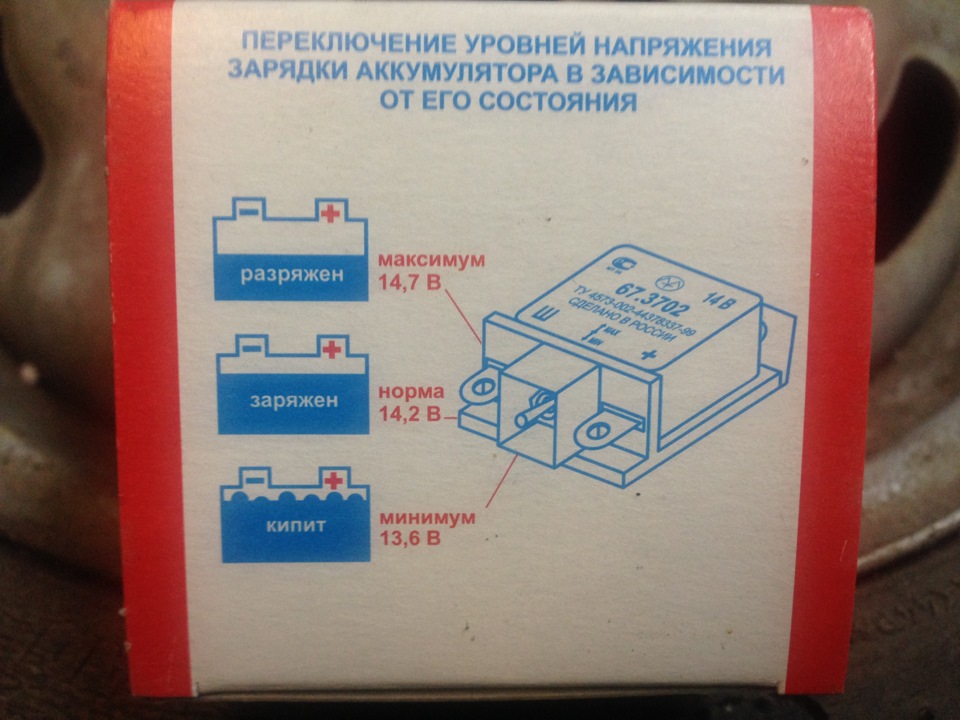

Электронная конфигурация данного вида регуляторов, имеет тумблерный выключатель трехпозиционного уровня, предназначенный для настройки требуемых параметров сети автомобиля. Переключение уровней выполняется с помощью встроенного в регулятор трехпозиционного тумблера, соответственно со следующими условиями использования автомобиля:

Уровень «min» - соответствует 13,6 Вольта и применяется для работы в условиях высоких температур окружающей среды (больше +20оС ), или при «тяжелой» эксплуатации автомобиля (городские пробки, длительные подъемы в горной местности и т.д.);

Уровень «норма» (среднее положение переключателя) соответствует показателю в 14,2 Вольта и предусматривает использование транспортного средства при окружающей температуре от 0?С до 20?С;

Уровень «max» (14,7 Вольта) – рассчитан на работу в условиях отрицательных температур окружающей среды; при необходимости подзарядки сильно разряженного аккумулятора, что вызвано подключением различных потребителей тока (телевизор, магнитола и т.д.) при неработающем моторе; после длительной стоянки.

Главной отличительной чертой трехуровневого генератора есть наличие нового реле. Его работоспособность и качество значительно выше, чем у стандартной детали, что позволяет трехуровневому регулятору делать напряжение более стабильным, защищая всю электрическую систему автомобиля от резких перепадов в сети.

Мнение о регуляторах "Энергомаш" для ВАЗ-2110

Трехуровневый регулятор напряжения (ВАЗ-2110) хорошо подходит для водителей, которые используют автомобиль в тяжелых условиях. В данном случае есть возможность длительное время передвигаться на подъеме в гору. Также повышается эффективность в жаркое время года. В результате заводить автомобиль становится гораздо проще. При этом аккумулятор остается заряженным полностью очень длительное время. Минимум регулятор "Энергомаш" для ВАЗ-2110 способен выдавать напряжение на уровне 13.6 В. В свою очередь, на максимуме выдерживается 14.7 В. Как и предыдущая модель, данный регулятор является довольно компактным. Номинальный ток он выдерживает 5 А, а стоит это устройство на рынке примерно 450-600 руб.

Стоит ли делать регулятор самостоятельно

Если вы плохо знакомы с электроникой, тогда осуществить подобную затею будет достаточно сложно.

Как мы уже упоминали ранее, главным элементом схемы является некое количество диодов. Поиск трехступенчатых переключателей для них достаточно проблематичен. Помимо этого, нужно правильно рассчитать и поставить радиаторы для охлаждения. В ином случае значительно повышается риск перегорания диодов.

В процессе разработки регулятора понадобятся длинные провода, потому что подключение осуществляется непосредственно к прибору через крышку.

Дополнительно понадобится сделать или найти подходящий корпус из пластика для такого оборудования. Все внутренности должны быть надежно закреплены внутри устройства.
