Регулировка сцепления МТЗ 80, 82

Содержание:

В трансмиссии трактора Минского тракторного завода МТЗ-80 и в его полноприводной версии МТЗ-82 используется фрикционное, сухое однодисковое сцепление. Неправильная регулировка деталей сцепления может привести к выходу из строя деталей самого сцепления, а также повреждению и износу деталей коробки передач, переднего и заднего моста.

Как осуществляется регулировка лапок сцепления МТЗ-82. На МТЗ типа 80, 82, 82-1, 320 и 1221 установлена однодисковая муфта. Функция такого элемента в системе заключается в том, чтобы передавать крутящий момент к трансмиссии от двигателя. В это время отключается двигатель от мягкого соединения и КПП.

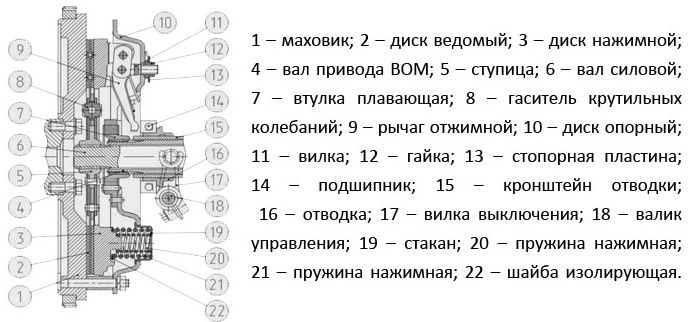

Устройство сцепления МТЗ 80

Механизм сцепления МТЗ-82 является однодисковым, однопоточным, сухим. Основными комплектующими выступают маховик двигателя, нажимной и опорный диски. Между дисками сцепления находятся 12 нажимных пружин. С одной стороны пружины упираются в стаканы опорного диска, а с другой – во влитые пазы нажимного.

Деталями сцепления

• Ведомый диск;

• Нажимной диск в сборе;

• Нажимной подшипник с отводкой.

Проверку и полную регулировку муфты сцепления трактора МТЗ-80 проводят при техническом обслуживании № 2. Техническое обслуживание сцепления состоит в периодической смазке выжимного подшипника, подтяжке резьбовых соединений и проведении необходимых регулировок. Подшипник необходимо смазывать после каждых 125 часов работы (при ТО-1). Для смазки применяйте солидол, который стоит подбирать по параметрам смазочной таблицы. Со временем свободный ход уменьшается из-за износа деталей. Его максимальное значение может достигать 30 мм.

Регулировка зазоров лапок сцепления МТЗ 80, 82

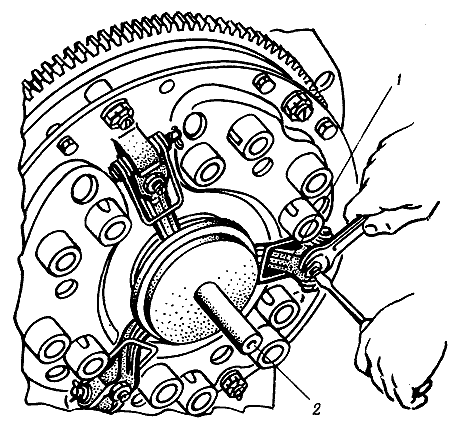

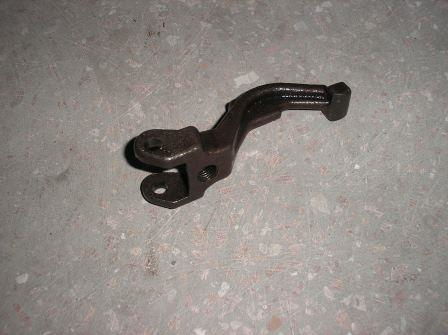

Регулировка производиться при остановленном двигателе и поставленном на тормоз тракторе. Сначала проверяется, а при необходимости регулируется зазор между выжимным подшипником и выжимными рычагами. Для этого необходимо снять лючок муфты сцепления. Затем провернуть коленчатый вал двигателя до тех пор, пока в лючке не появится отжимной рычаг с регулировочным винтом. Щупом толщиной 3 мм. Необходимо проверить зазор между выжимным подшипником и выжимными рычагами. При необходимости отрегулировать зазор.

1. Расконтрогаить регулировочный винт;

2. Отверткой с короткой рукояткой поворачивать винт до тех пор, пока рычаг не начнет прижимать щуп к выжимному подшипнику. При этом щуп должен с небольшим усилием проходить между выжимным подшипником и выжимным рычагом;

3. После этого регулировочный винт необходимо надежно законтрогаить контргайкой. После окончания регулировки, зазор не должен измениться.

Такую же операцию необходимо провести и с остальными рычагами. Для этого надо провернуть коленчатый вал приблизительно на 240 градусов, до появления в лючке следующего выжимного рычага. Разница этого размера, для всех выжимных рычагов не должна превышать 0,3 мм. По окончанию регулировки, лючок муфты сцепления необходимо установить на место. После окончания регулировки выжимных рычагов сцепления на тракторе МТЗ-80 проверяется свободный ход педали сцепления.

Регулировка хода педали сцепления МТЗ 80

Он проверяется при помощи линейки. При этом линейку устанавливают таким образом, чтобы она упиралась в пол и прижималась к педали. Затем рукой нажимают на педаль сцепления до упора выжимного подшипника в рычаг включения сцепления. По делениям линейки устанавливают величину свободного хода педали сцепления. Для трактора МТЗ-82 величина свободного хода должна находиться в пределах 40-45 мм. Полный ход педали сцепления МТЗ-80 должен составлять 175 мм. Свободный ход педали сцепления регулируется вращением тяги.

В отпущенном положении рычаг педали должен упираться в пол кабины трактора. В противном случае, необходимо добиться этого постепенно выкручивая упорный болт из кронштейна. Если проводимой регулировкой этого добиться не удается, следует ослабить болт крепления кронштейна и провернуть его в сторону пружины по часовой стрелке. Если указанные параметры отвечают указанным техническим условиям, то регулировка считается выполненной полностью.

1. Не следует держать ногу на педали во время работы. Из-за этого увеличивается скорость износа.

2. Муфту сцепления приходит в работу плавно. Не следует ее оставлять в промежуточном состоянии.

3. Также муфта сцепления не должна быть выключенной на протяжении долгого времени.

Если вы все же увидели, что определенные запчасти муфты сцепления подлежат замене, нужно купить качественные комплектующие.

В принципе в регулировке сцепления, нет ни чего сложного, если у вас нет времени заниматься вашим МТЗ, то для регулировки сцепления вы можете обратиться в компанию «Трактор Сервис», опытные автомеханики без проблем, сделают это за вас.
